屏幕原始照片

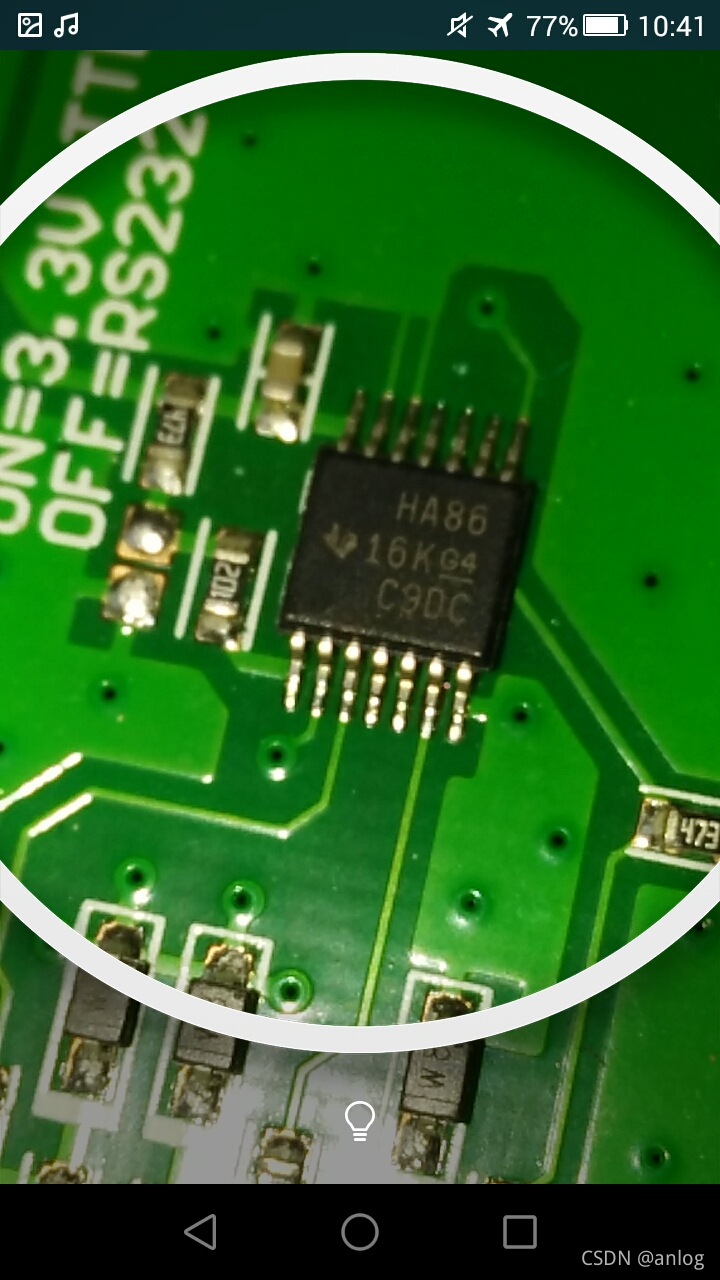

关键芯片局部图

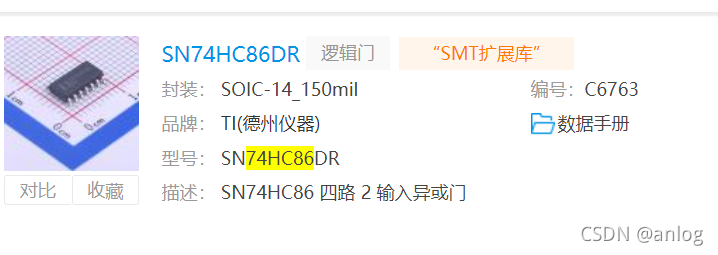

型号为ti的 74HC86

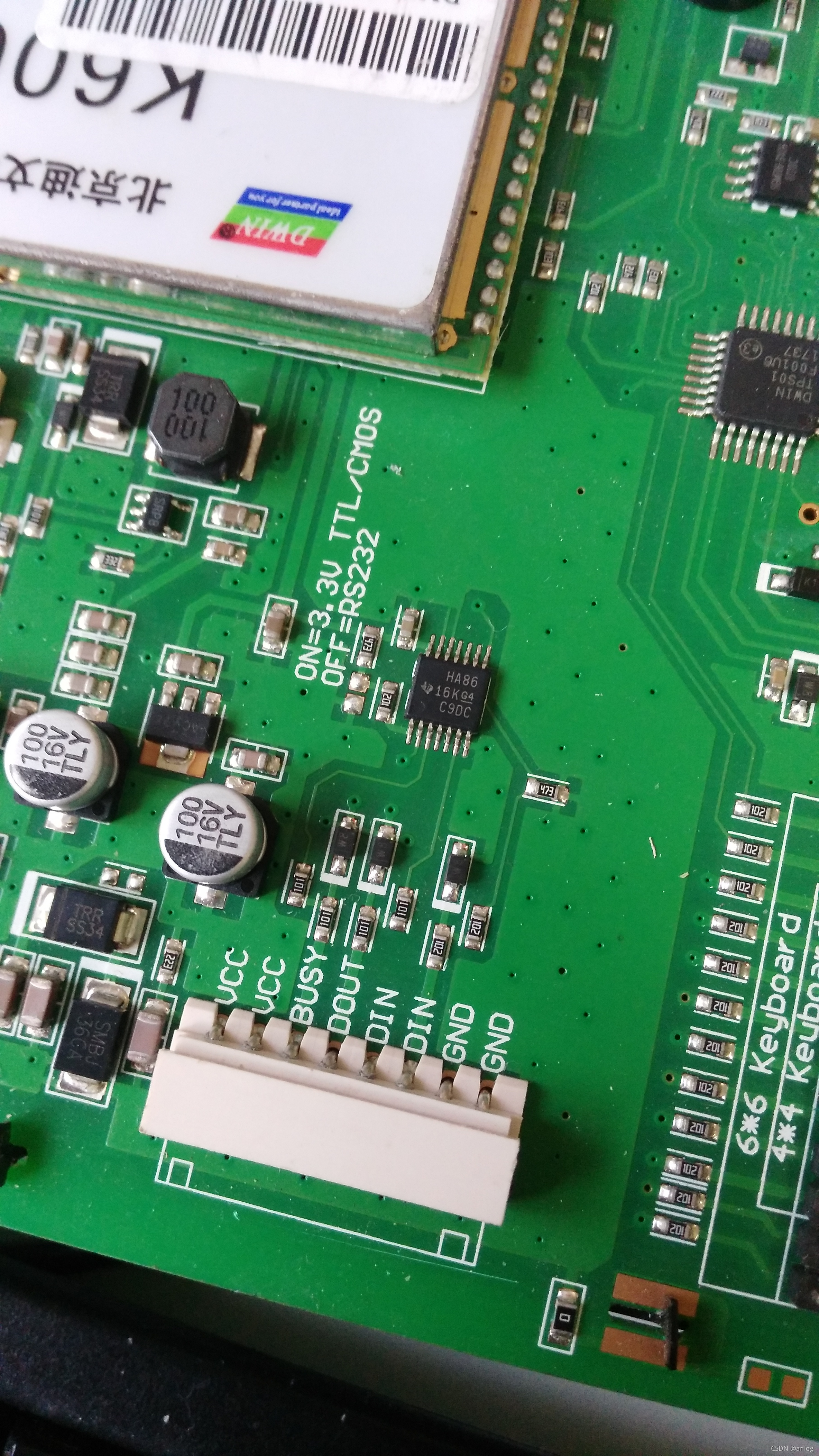

对应的迪文的发送调试器（计算机用来调试屏幕的板子）
其232与ttl的转换同样也使用了 74hc86，
通过示波器查看波形，也可以验证其工作原理为 逻辑反向器（只是为了增加选择功能使用了逻辑与）

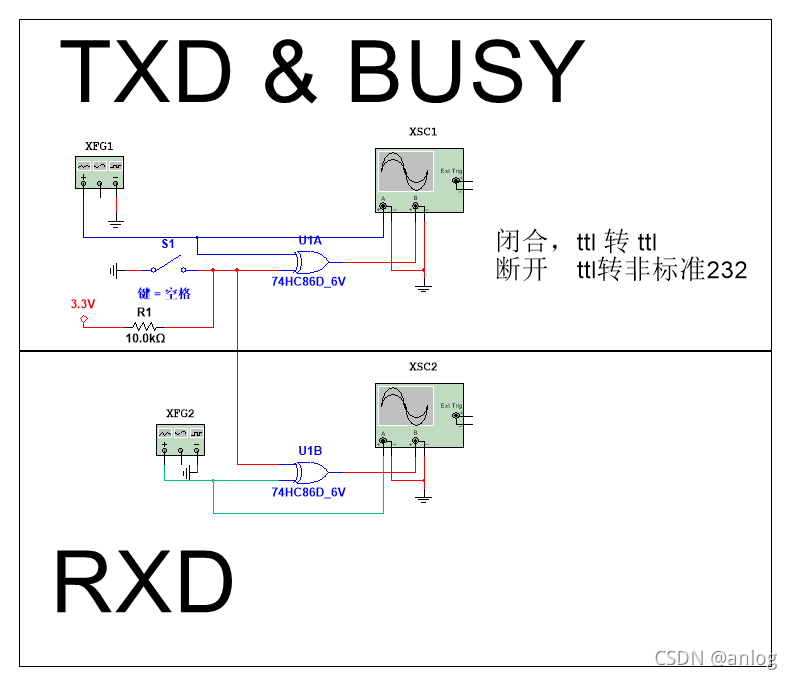

仿真验证原理图（仿真图没有串入100Ω电阻，只是方便逻辑演示，真实电路应该传入100Ω电阻）
232模式仿真波形（断开开关s1）
busy与Txd（相对屏幕）
注意上图波形的极性相反，单逻辑1只有0v（不是标准的rs232逻辑1）

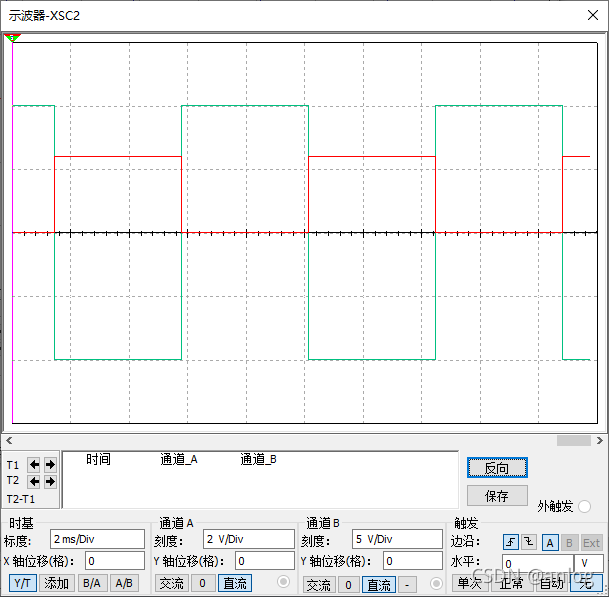

rxd仿真波形
上图逻辑
闭合开关s1（ttl转ttl模式）

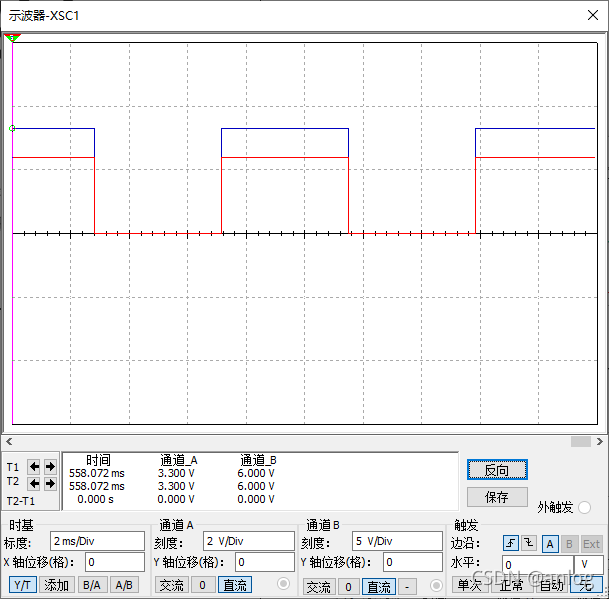

Txd & busy波形
上图逻辑极性相同
Rxd波形
此种电平转换方式优点是可以进行逻辑转换的电平选择，缺点是电平不标准，有时候会出现兼容性问题，长距离传输（超过1米）不太靠谱。

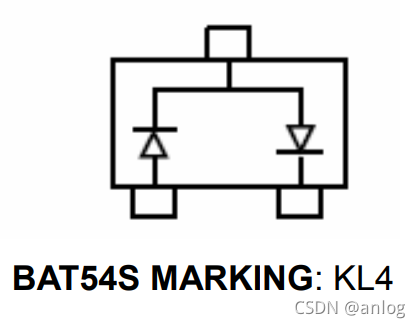

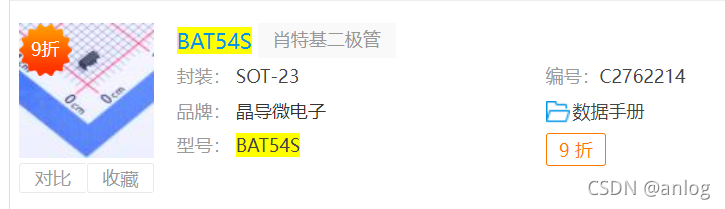

如果单片机直接通过ttl电平与屏幕相连，建议传入1k电阻，并增加限幅保护
特此记录
