多设备学习型红外万能遥控器

主要功能说明：

4个设备切换键可学习4组数据（4个遥控器）

9个功能键可学习，4组每组可学习9个功能

主控用的是STM32F103C8T6

断电已学习的数据不丢失

CR2032纽扣电池供电待机电流11uA

操作说明：

长按设备切换键进入学习模式。

• 灯常亮等待按下需要学习的按键按下后灯快闪，对正遥控接收头按下原始遥控的按键学习成功灯停止闪烁又变为常亮继续等待按下下个需要学习的按键
  • 快闪状态时长按灯变为慢闪进入增强学习模式可录入最大750ms的电平（一般用不上）
  • 短按设备切换键退出学习模式

短按设备切换键切换设备（带记忆不用每次都按不切换走的话就一直是这个设备）。

功能键学习完原遥控的功能后，切换键切换到设备直接短按即可实现和原遥控相同功能。

建议：

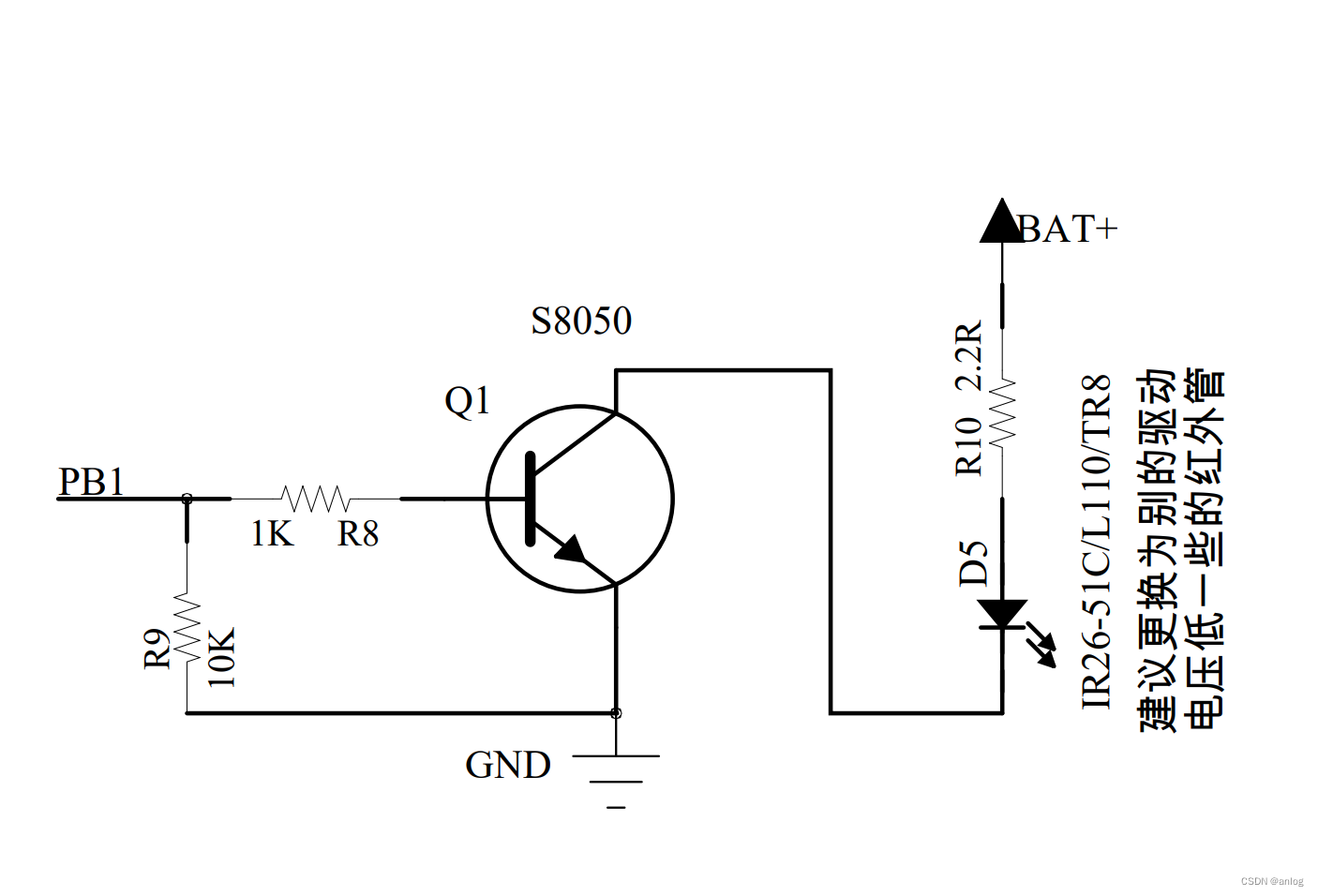

红外发射管建议换成别的的驱动电压比较低的或改为可充电的，目前选用的这个实测供电电压3V以下时控制距离下降明显。

注意事项：

DIY的未做过多测试不对任何功能做保证。

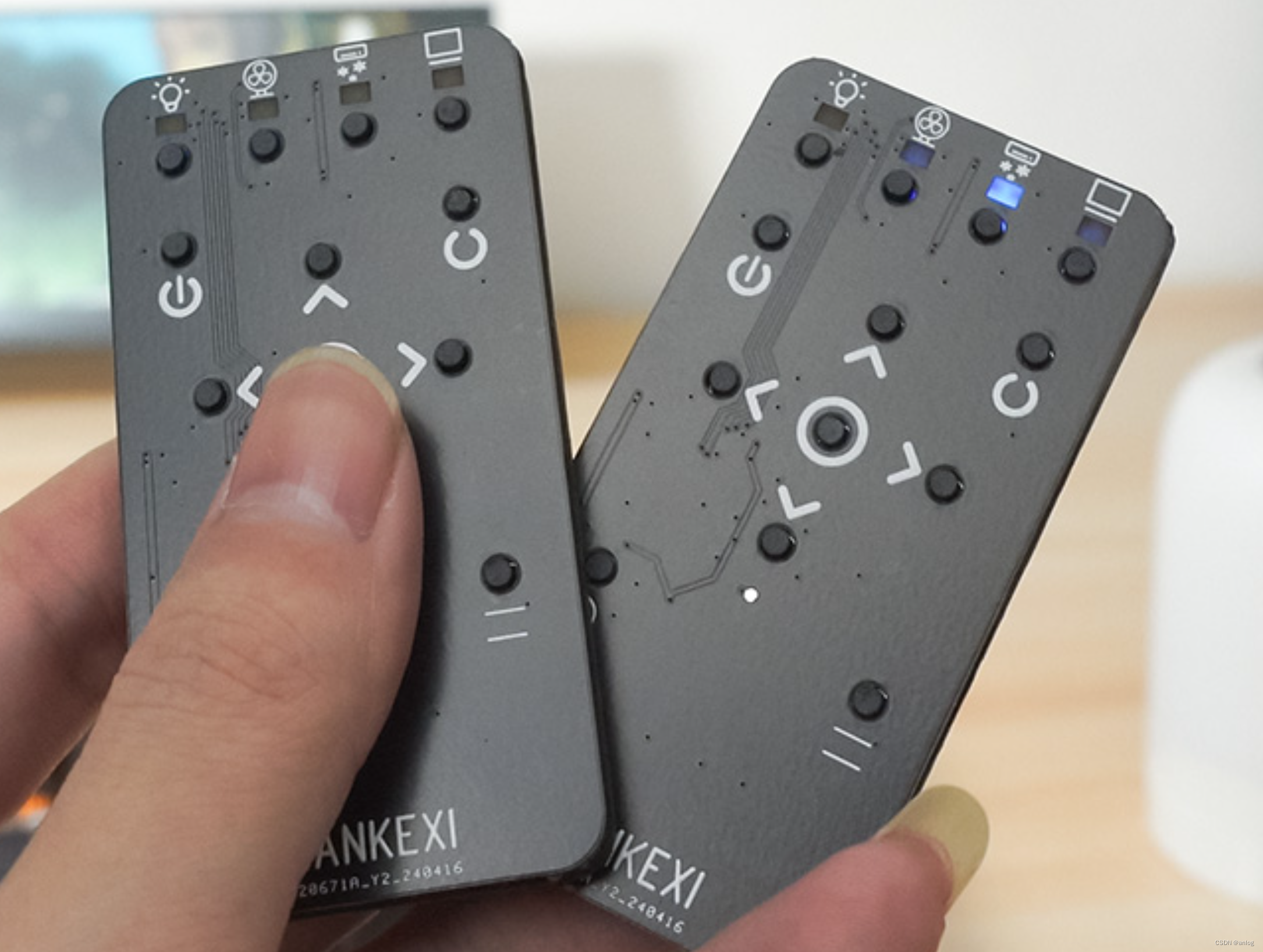

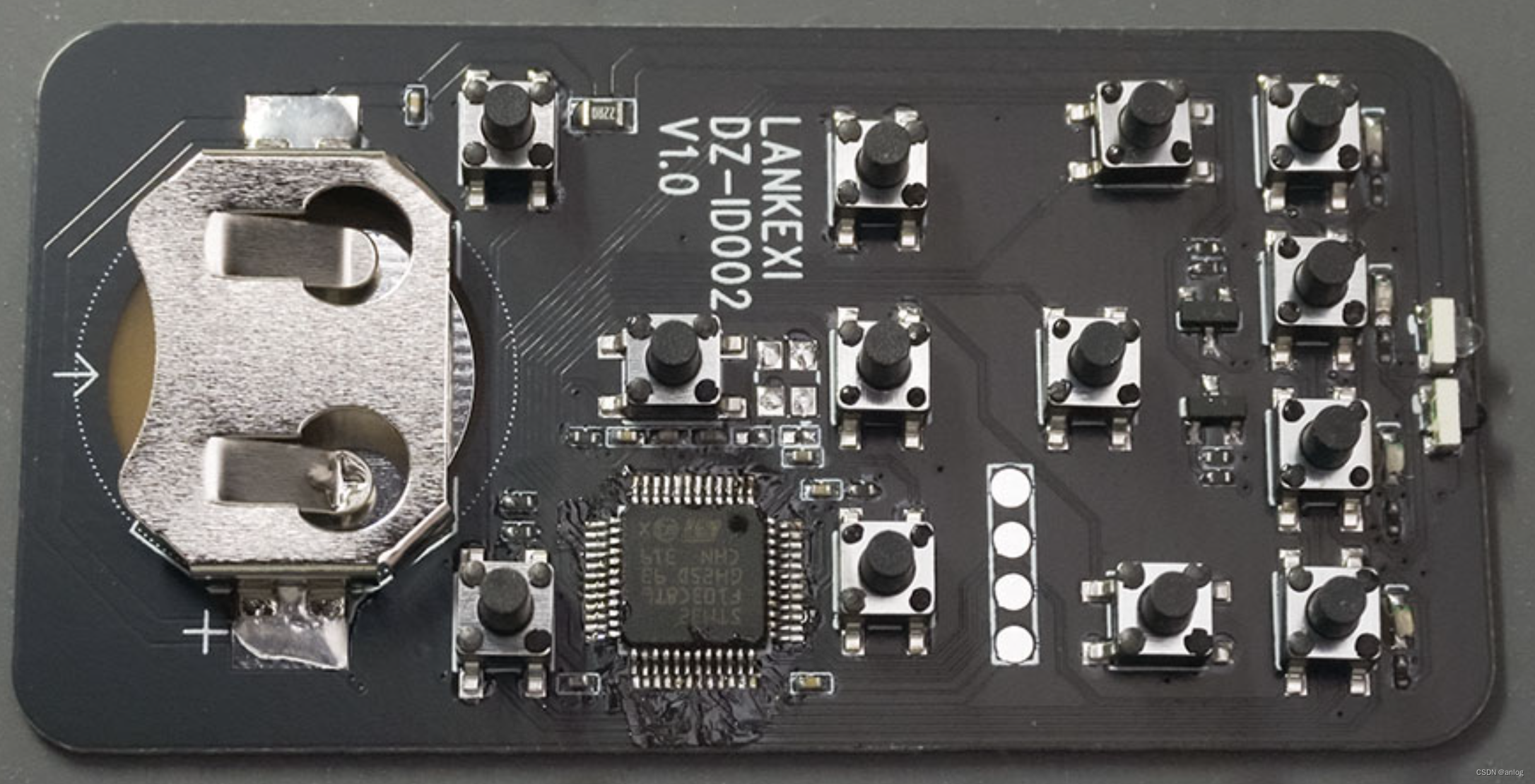

实物照片：

资料：

资料仅供学习交流使用。

硬件-原理图包含：原理图PDF文件

下载文件：DZ-ID002-V1.1-20240429-原理图.pdf

硬件-PCB资料包含：GERBER做板文件、BOM、贴片图

• 做板文件说明：无特殊工艺，尺寸70x36mm厚度1mm

下载文件：DZ-ID002-V1.1-20240429-PCB资料.zip

软件-源码文件：包含.c、.h文件

• 芯片：STM32F103C8T6
• 主频需配置为8MHz

下载文件：DZ-ID002-20240429V1-User-源代码文件.zip

软件-HEX文件：包含可直接烧录的HEX文件

• 芯片：STM32F103C8T6

下载文件：DZ-ID002-20240429V1.hex.zip

主要功能说明： 4个设备切换键可学习4组数据（4个遥控器） 9个功能键可学习4组每组可学习9个功能 主控用的是STM32F103C8T6 断电已学习的数据不丢失 CR2032纽扣电池供电待机电流11uA 资料下载地址lankexi.cn/?p=154

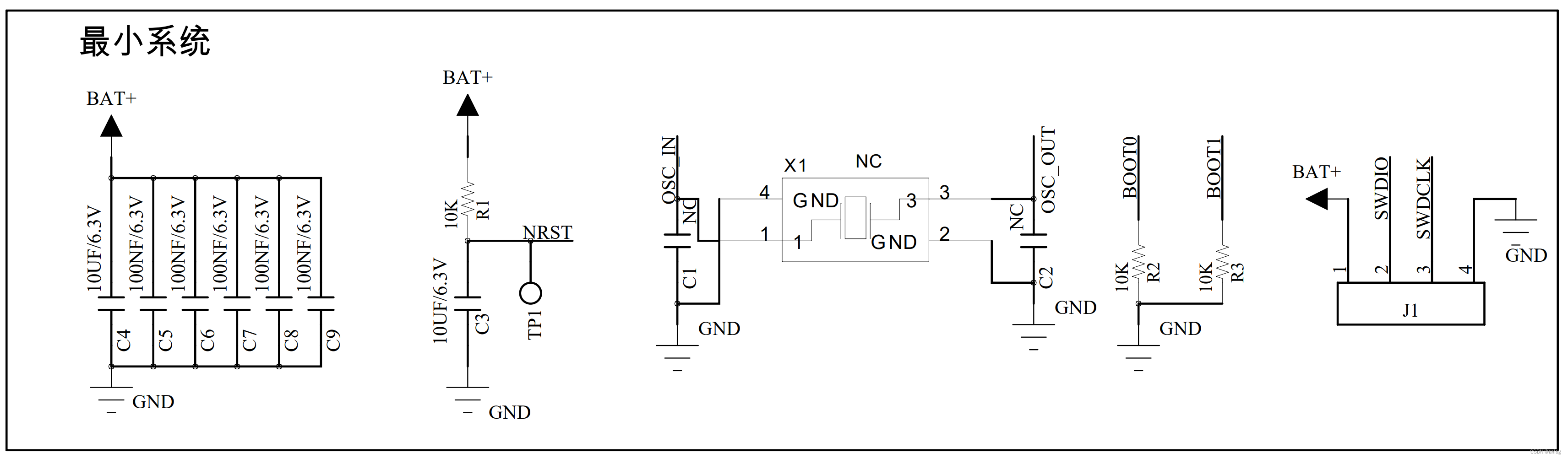

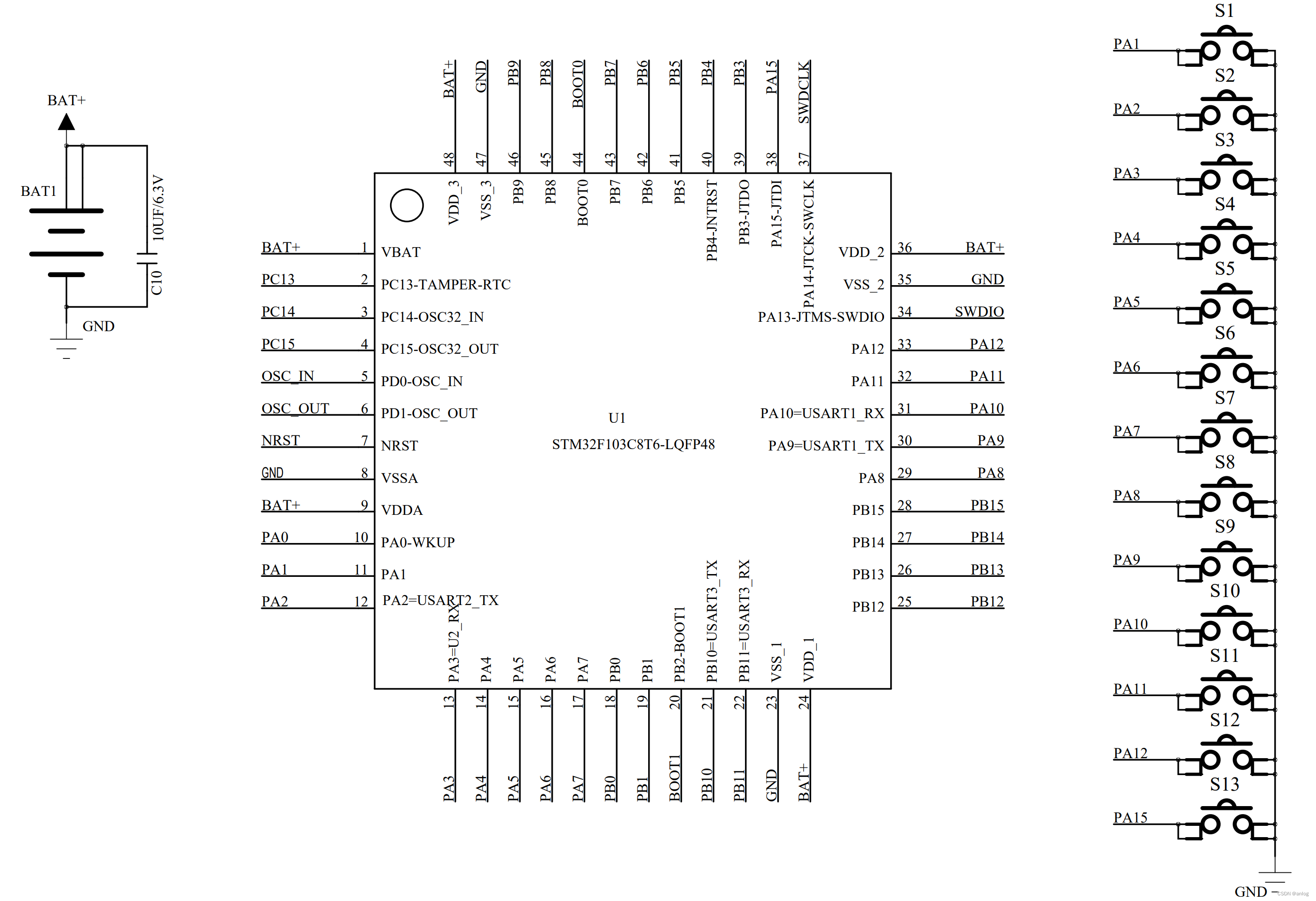

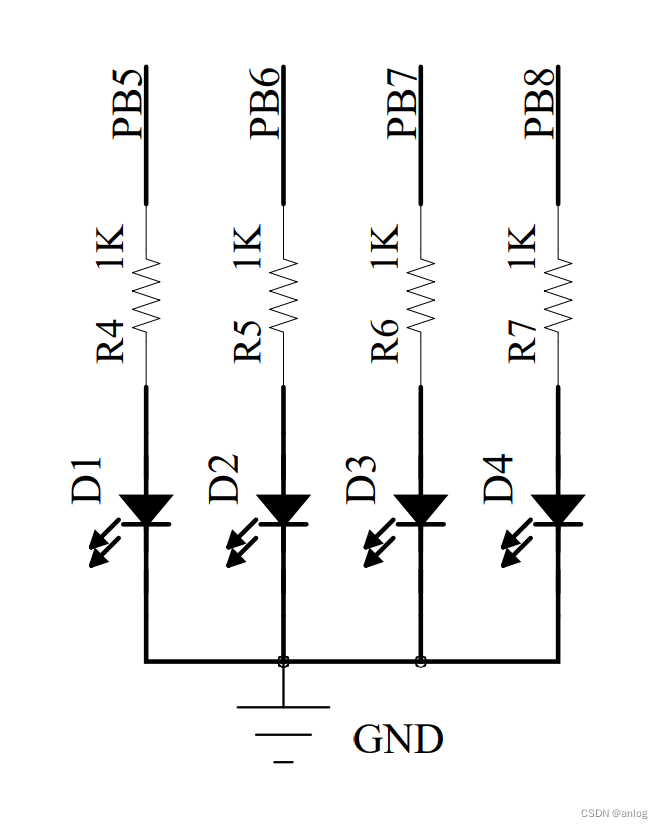

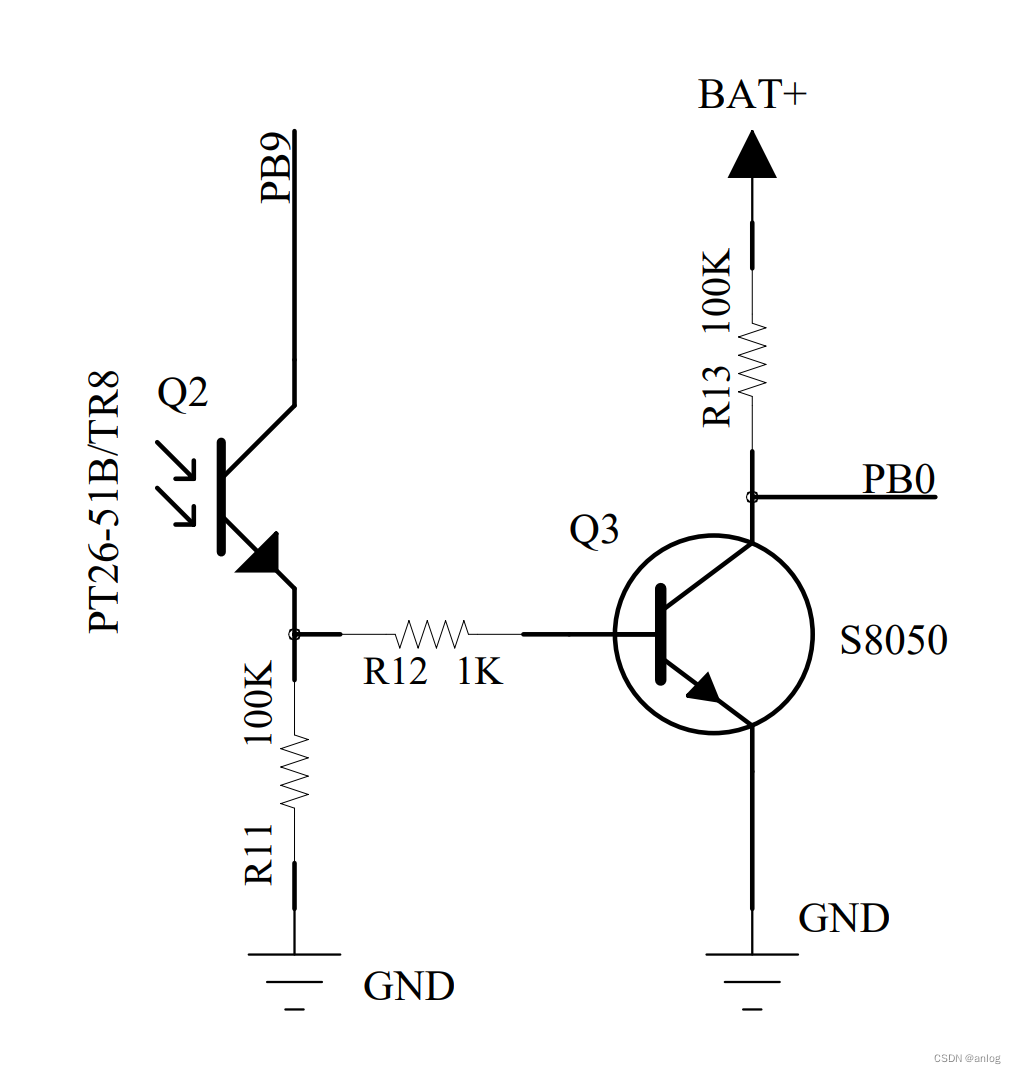

硬件原理图：







 源程序：

【免费】多设备学习型红外遥控器资源-CSDN文库https://download.csdn.net/download/anlog/89270643

宝藏up主值得关注

 参考链接

多设备学习型红外万能遥控器【开源】 – 蓝可析 (lankexi.cn)https://lankexi.cn/?p=154

【开源】多设备学习型万能红外遥控_哔哩哔哩_bilibili主要功能说明：4个设备切换键可学习4组数据（4个遥控器）9个功能键可学习4组每组可学习9个功能主控用的是STM32F103C8T6断电已学习的数据不丢失CR2032纽扣电池供电待机电流11uA资料下载地址lankexi.cn/?p=154, 视频播放量 2829、弹幕量 4、点赞数 217、投硬币枚数 63、收藏人数 247、转发人数 11, 视频作者 蓝可析, 作者简介 电子、DIY、手工、创意，相关视频：中科院推出的三大免费神器，请一定焊死在你的电脑上！，DIY两轮车后轮主动防御系统简单设想，网络上视频是如何显示一帧的——浅谈H.264编码原理【高玩】，夏天到了，做一个简易风扇，提示:不要在长期闲置的U盘存放照片或备份，电脑摔了一下，这硬盘还有的救吗？，AI换脸最新最强版本DeepFaceBat 解压就能使用 支持直播换脸通话视频换脸图片换脸实时换脸克隆声音实时变声背景替换可取代DeepFaceLive，十几块钱的单片机也可以做人脸识别？准确率很高！，中科院终于出手了！国产AI有救了！，逆天电视直播神器！上千频道超清体验电视必备软件！https://www.bilibili.com/video/BV1Xi42117gt/?spm_id_from=333.999.0.0



特此记录
