逻辑分析仪测量RS232

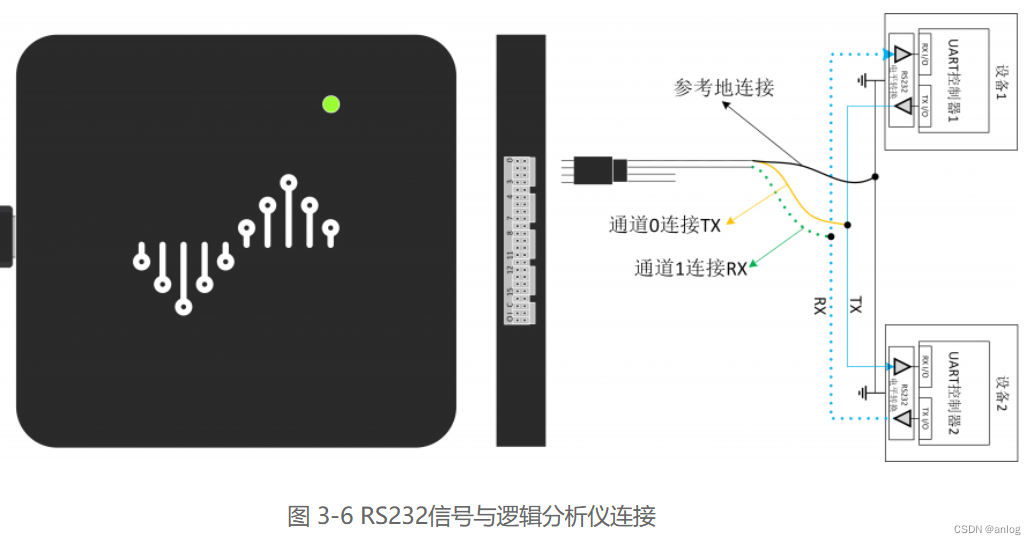

 对于RS232总线信号，我们既可以直接测量电平转换之后的总线信号（DSLogic在排线输入端的耐压范围为+-30V，RS232的+-15V的信号范围可以直接接入），也可以测量电平转换之前的内部数字信号。其接线的方式和TTL信号一致，唯一需要注意的是RS232信号对电平进行了翻转（空闲时为负电压，即低电平），在进行UART协议解码时，我们可以在DSView的解码设置窗口进行对应的信号电平翻转（Invert Signal选项设置为yes）。



参考链接

最详细的 通讯协议 UART协议 分析在这里 串口，RS232，RS485等总线，内部使用的基本都 UART协议 。 (dreamsourcelab.cn)https://dreamsourcelab.cn/logic-analyzer/uart/

特此记录
