迅为安卓7寸触控一体机基本软件的安装

为了方便大家学习和开发，迅为电子给用户提供了一套完整的开发环境搭建方法

其中包括超级终端、虚拟机、Ubuntu 以及 Android ADB。

如果用户以前没有接触过嵌入式 Linux 开发，最好使用迅为电子提供的整套软件和方法，

这些软件都可以在资料中找到。

3.1  超级终端的安装和使用

3.1.1 安装 USB 转串口驱动

如果用户将设备的串口 COM1 和 PC 机的串口直接相接，那么只需要装超级终端软件，不

需要安装 USB 转串口驱动。

如果用户使用的是笔记本电脑，或者是没有串口的 PC 机，那么就需要使用 USB 转串口线

来连接设备和 PC 了，需要安装 USB 转串口驱动。

在资料中，用户可直接使用提供的驱动压缩包，在“01 工具和驱动/USB 转串口（PL2302

驱动）”文件下提供了不同 Windows 系统下的驱动，可选择合适的驱动进行安装。

下面详细的讲解一下，在 PC 机上，USB 转串口驱动的安装。

1）解压“迅为 win7_usb 转串口驱动.zip”压缩包得到文件“PL2303_Prolific_xunwei.exe”，

如下图，然后双击文“PL2303_Prolific_xunwei.exe”，开始安装 USB 转串口驱动。

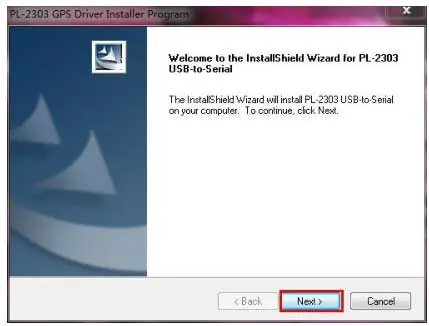

2）如下图，单击“Next”，继续安装。

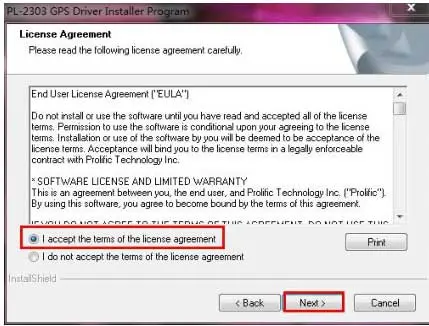

3）如下图，选择接受安装协议，然后单击“Next”，继续安装。

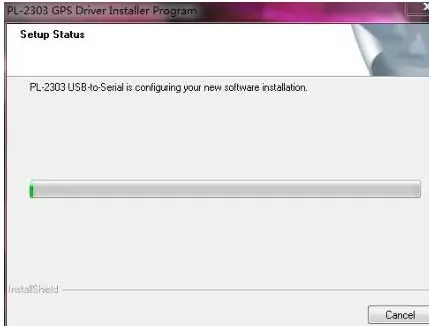

4）如下图，USB 转串口的驱动在安装中。

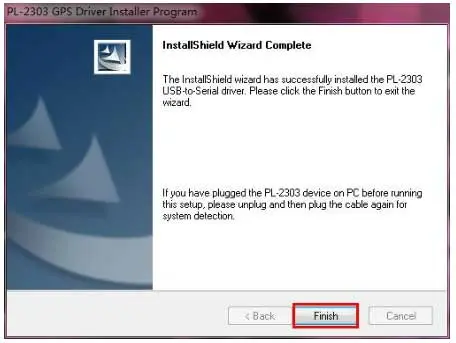

5）如下图，提示驱动的安装已经完成，单击“Finish”，结束 USB 转串口驱动安装。



然后检查一下 USB 转串口的驱动安装是否正确。

以作者的机器为例，下面的截图可能和用户的界面稍微有点不同。

6）用户先不要把 USB 转串口线和 PC 机相连，直接进入 Win7-64 位操作系统的设备管理

器，如下图，打开“端口”。

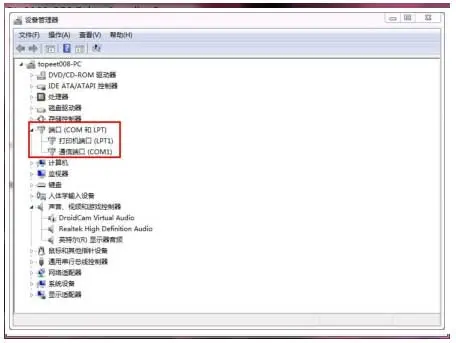

如下图，红色矩形框中显示机器只有一个串口 COM1,作者的机器自带串口，所以有 COM1。

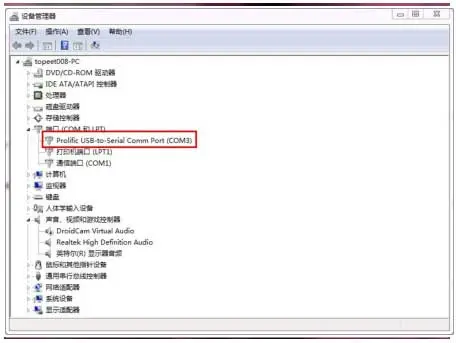

7）然后将 USB 转串口线连接电脑的 USB 接口。设备管理器显示如下图所示，将下图和上

图对比，可以发现下图中多出了红色矩形框中的内容，其中 COM3 编号就是接到电脑 USB 后，

系统给你分配的串口编号。（这里需要提醒一下，用户插入的 USB 接口不一样，显示的端口

号也会不一样，大家只需要关注 USB 转串口插入后，增加的那一个串口号，这个增加的串口

号需要大家记住，在超级终端的设置中会用到。）



到这里，USB 转串口线的驱动就安装完成了。

3.1.2 超级终端的安装

超级终端，也叫串口软件或者串口助手。迅为提供的超级终端安装包为

“hyperterminal-v2.4.8.zip”，该超级终端在 Win7-64 位操作系统测试可用。安装包可以在目

录“01 工具和驱动\超级终端（串口调试助手）”找到。

下面详细讲解一下在 PC 机上超级终端的安装。

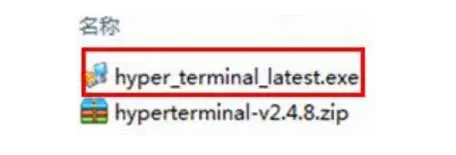

如下图所示，解压“hyperterminal-v2.4.8.zip”安装包后会生成软件

“hyper_terminal_latest.exe”，然后双击软件，开始安装。

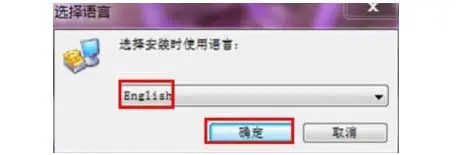

如下图所示，语言版本，选择“English”，这里需要注意的是，语言选择为“English”，

在超级终端安装完毕后，菜单选项可能仍然是中文，这并不影响使用。单击“确定”，继续安

装。



单击 Next，继续安装。

选择安装路径，可以选择默认，单击“Next”，继续安装。

如下图，选择默认设置，然后单击“Next”，继续安装

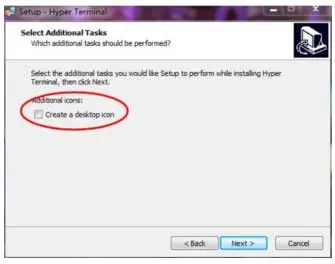

如下图，椭圆框中的选项，可选可不选，如果选择了，安装完毕之后，会在桌面创建快捷

方式，单击“Next”，继续安装。



如下图，出现下图所示界面，表明安装完成。



超级终端的设置

超级终端和设备连接前，需要进行设置。

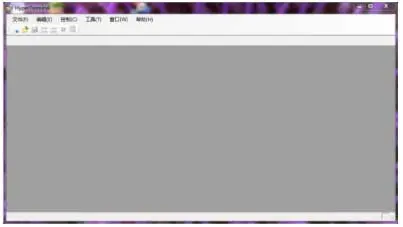

打开前一小节安装的软件“Hyper Terminal ”，如下图所示。



然后执行菜单命令“文件(F)”-->“新建连接(N)”，出现下图界面。这里需要注意的是，

下面的 COM1，用户应该根据自己机器的实际情况选用串口号。单击“确定”，继续设置。

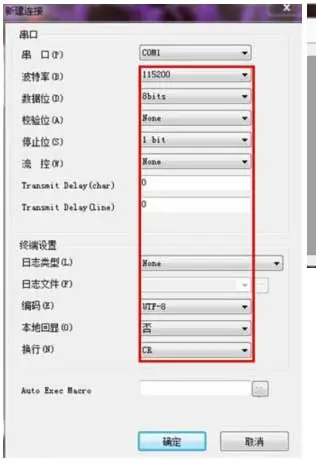

出现下图所示的配置界面，用户参考下图进行设置。



单击“确认”按钮，超级终端设置完成。

在 PC 机上，用户也需要针对操作系统进行设置。下面详细讲解一下，以 Win7-64 位为

例，讲解一下如何设置。

1）如下图，进入操作系统的“控制面板”-->“系统和安全”-->“系统”



如下图，进入设备管理器，单击菜单“端口”

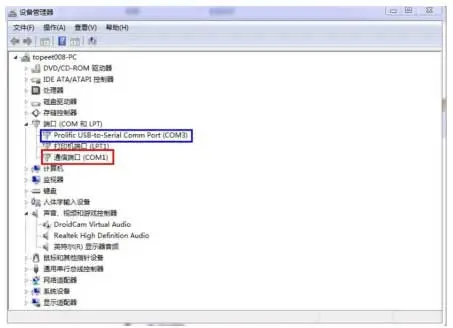

如下图，选择你要用到的串口。蓝色方框中，是 USB 转串口的端口；红色方框中，是 PC

机自带的串口。后面以电脑自带串口为例，进行讲解，USB 转串口的设置也是一样。单击红

色方框“通信端口（COM1）”。



如下图，可以看到“这个设备运转正常”，然后单击菜单“端口设置”

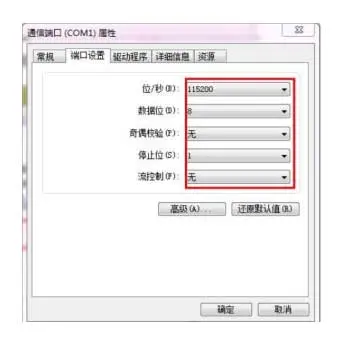

如下图，用户参考红色框中的参数进行设置。



设置完之后，如单击“确定”，退出设置。到这一步超级终端的系统配置就完成了。

超级终端保存日志

设备启动的时候，超级终端打印的信息太快，无法进行细致分析，所以在这一小节里，我

将教给大家如何把启动信息保存成文本。保存为文本之后，系统的启动信息就会被全部保存下

来了，将有助于我们分析。

下面详细讲解一下，在 PC 机上如何使用超级终端将系统的启动信息保存为文本。

如下图，先设置要保存日志的端口，我这里以 COM1 为例；执行菜单命令“控制”-->“日

志设置（L）”。

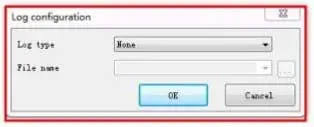

如下图，弹出“Log configuration”配置框。

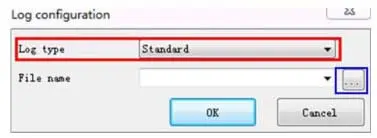

如下图，在下拉菜单“Log type”中选择“Standard”，单击蓝色框中路径选择按钮“…”，

选择文本存储路径，路径可以随意选择，这里选择保存在桌面，文件命名为“4418”。单击“保

存”，设置完成。

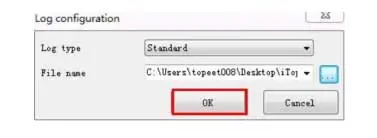

如下图，单击“OK”，设置完成。设置完成以后，所有的启动信息和调试信息都可以保

存在这个文本中。这样大家就可以通过分析文本中的信息去查找 BUG 或者调试程序。
