07.思科交换机：vtp协议

一、vtp协议概述及原理

VLAN中继协议（VTP，Vlan Trunking Protocol）是CISCO专用协议，VTP负责在VTP域内同步VLAN信息，这样就不必在每个交换上配置相同的VLAN信息。VTP最重要的作用是，将进行变动时可能会出现在的配置不一致性降至最低．VTP也有一些缺点，这些缺点通常都与生成树协议有关．

1、vtp协议工作原理

VTP是一种消息协议，使用第2层帧，在全网的基础上管理VLAN的添加、删除和重命名，以实现VLAN配置的一致性。可以用VTP管理网络中VLAN1到1005。有了VTP，就可以在一台交换机上集中进行配置变更，所作的变更会被自动传播到网络中所有其他的交换机上。（前提是在同一个VTP域），为了实现此功能，必须先建立一个VTP域，以使它能管理网络上当前的VLAN。

交换机使用配置修正号，来决定当前交换机的内部数据是否应该接受从其他交换机发来的VTP更新信息。如果接收到的VTP更新配置修订号与内部数据库的修订号相同域者比它小，交换机忽略更新．否则，就更新内部数据库，接受更新信息．VTP管理域在安全模式下，必须配置一个在VTP域中所有交换机惟一的口令．

VTP协议中两个概念：VTP域、VTP通告

VTP域的概念

VTP域：也称为VLAN管理域，有一个以上共享VTP域名的相互连接的交换机组成。也就是说VTP域是一组VTP域名相同并通过中继链路相互连接的交换机

VTP域的要求：

• 域内的每台交换机都必须使用相同的VTP域名
• Catalyst交换机必须是相邻的，
• 所有的Catalyst交换机之间必须启用Trunk中继
• 所有的Catalyst交换机必须属于一个VTP域，也就是说1个交换机只能加入到1个VTP管理域

VTP通告的概念

VTP通告：在交换机之间用来传递VLAN信息的数据包成为VTP通告

使用VTP时，加入VTP域的每台交换机在其中继端口上通告如下信息:

管理域、版本号、配置修改编号、它所知道的VLAN、每个已知VLAN的某些参数。

VTP消息类型：

• 汇总通告 ：汇总通告用于通知邻接的Catalyst交换机目前的VTP域名和配置修改编号，默认情况下，Catalyst交换机每5秒钟发送一次汇总通告
• 子集通告 ：如果在VTP服务器上增加，删除和修改了VLAN，“配置修改编号”就会增加，交换机首先会发送汇总通告，然后发送一个或多个子集通告，子集通告中包括VLAN列表和相应的VLAN信息，如果有多个VLAN，为了通告所有的信息，可能需要发送多个子集通告
• 通告请求 ：交换机在下列情况下会发出VTP通告请求交换机重新启动后、VTP域名变更后、交换机接到了配置修改编号比自几高的VTP汇总通告。一旦受到请求通告，VTP设备就会先发送汇总通告，然后发送一个或多个子集通告。

2、VTP的优点

保持配置的一致性；
提供跨不同介质类型如ATM FDDI和以太网配置虚拟局域网的方法；
提供跟踪和监视虚拟局域网的方法；
提供检测加到另一个交换机上的虚拟局域的方法；
提供从一个交换机在整个管理域中增加虚拟局域网的方法

3、Vtp的三大功能

• vlan的增删改
• 学习vlan信息
• 转发vlan信息

4、Vtp的三种模式

• 服务器模式(server)：充当VTP服务器的交换机控制着它所在域中VLAN的生成和修改，VTP服务器可以添加和修改VLAN，并想外部发送VTP通告，同时，VTP服务器也会学习域名相同的VTP通告信息，默认情况下，Catalyst交换机处于VTP服务器模式(server)
• 客户机模式(client)：处于此模式的交换机上不允许管理员创建，修改或删除VLAN，他们监听本域中其他交换机的VTP通告，并相应修改他们VTP配置情况，这是一种被动的监听模式，VTP客户端上也维护着VTP域内所有VLAN的列表
• 透明模式(transparent)：VTP透明模式中的交换机不参与VTP，当交换机处于透明模式时，他可以创建和删除本地的VLAN，当他不向外通告自己的VLAN配置信息，也不根据接收到的VTP通告信息更新和修改自己的VLAN数据库，运行VTP透明模式的交换机可以转发VTP通告信息

二、VTP实验

1、配置实例一

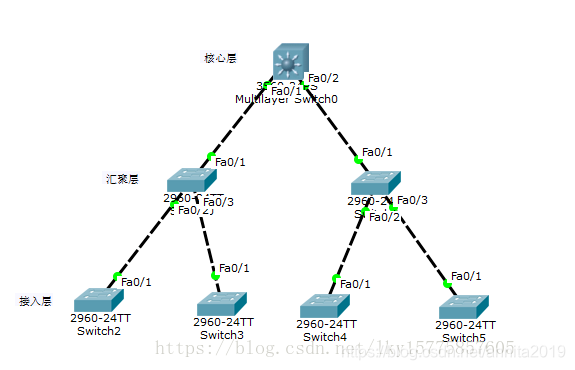

拓扑图

配置信息

1：核心层

Switch(config
