VRRP网关冗余技术

一、技术背景

在这里插入图片描述

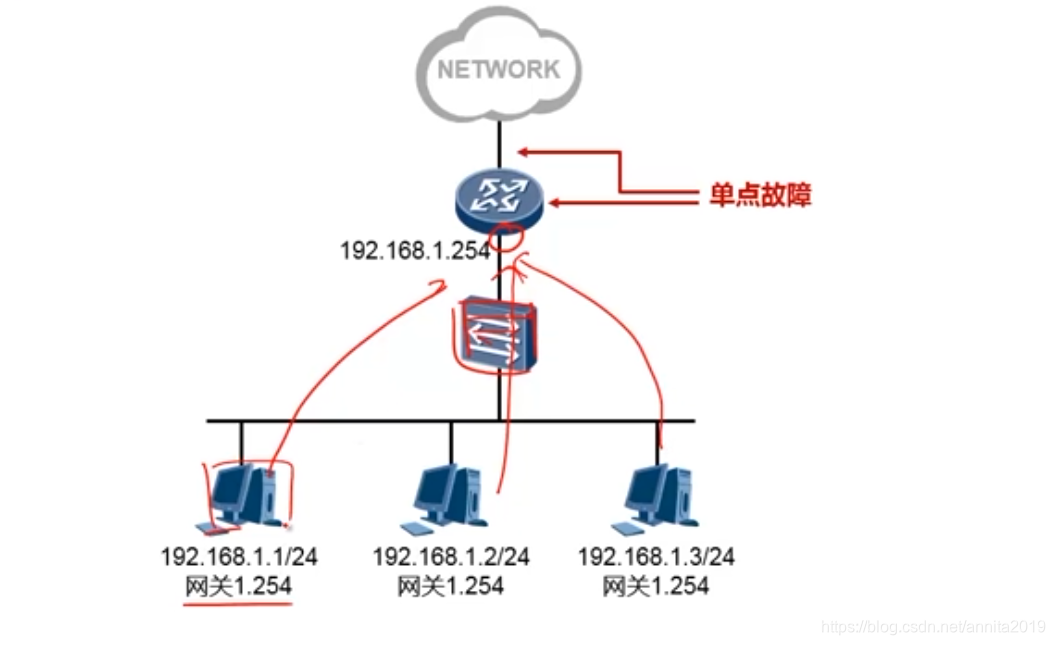

如上图所示，如果我们局域网中只有一个路由器作为网关，假如某天我们的路由器宕机了，那么整个局域网就无法上网，我们一般称之为单点故障。那么如何解决网关的单点故障呢？我们可以在加一个网关。就变成了下面的图：

在这里插入图片描述

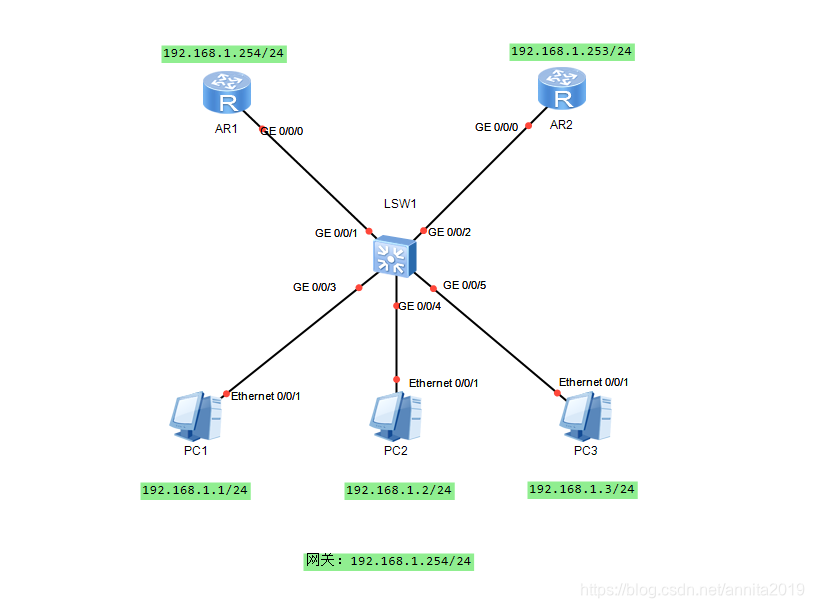

如图所示，我们加了一个路由器，设置了两个网关，如果AR1宕机了，我们可以使用AR2 这样就可以解决网关单点故障。那么问题又来了，如何来切换客户端的网关呢？假如客户端有500台PC，如果AR1宕机，我们需要将客户端的网关修改为：192.168.1.253，500台客户端不可能一个一个去修改。也不可能让员工自己去修改。我们如何解决呢？就是我们今天要说的VRRP。

在这里插入图片描述

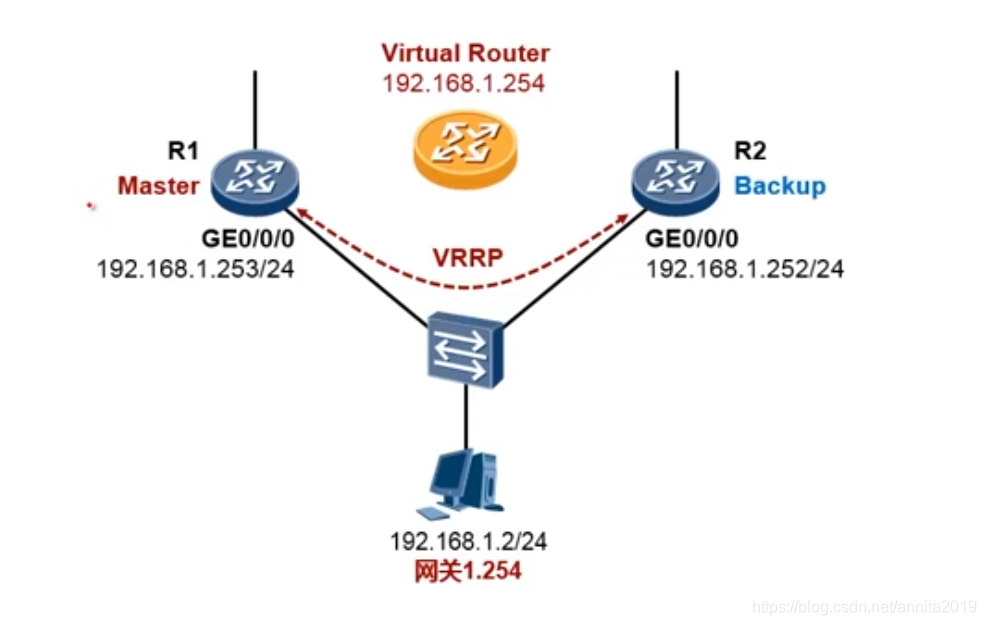

首先我们设想，可不可以让客户端的网关指向一个虚拟的网关：192.168.1.254 （上图中黄色的路由器），然后这个虚拟的网关代理真实的R1、R2网关，然后再在真实的网关之间来回的自动切换。答案是可以的。VRRP就是做这个的。

二、VRRP介绍

Virtual Router Redundancy Protocol 虚拟路由器冗余协议，简称VRRP

VRRP（虚拟路由冗余协议）：通过把几台路由设备联合组成一台虚拟路由设备，将虚拟路由设备的ip地址作为用户的默认网关地址实现与外部的通讯。当网关设备发生故障时，VRRP协议能够快速选举新的网关设备承担数据流量，保障网络的可靠通信。VRRP使用ip报文作为传输协议报文，协议号为112，使用固定的组播地址224.0.0.18进行发送，通过协议报文选举处一台路由器作为master，其他设备作为backup，来实现网关备份功能。VRRP只使用到advertisement这一种报文。

master路由器的选举：首先比较每台路由器的优先级，优先级大的成为master，优先级相同的话，就比较接口ip地址，ip地址大的成为master。master会周期性的发送advertisement报文，其实也就是一秒发送一次，如果backup每隔3秒没收到master发来的advertisement报文，则认为master down，就会进行新一轮的选举。

三、VRRP的概念

1、VRRP路由器

运行VRRP的路由器，一台VRRP路由器可以同时参与到多个VRRP组中，在不同的组中，一台VRRP路由器可以充当不同的角色。

2、VRRP组

一个VRRP组由多个VRRP路由器组成，使用group ID进行标识，属于同一VRRP组的VRRP路由器互相交换信息，每一个VRRP组中只能有一个Master。

3、虚拟路由器

对于每一个VRRP组，抽象出来的一个逻辑路由器，该路由器充当网络用户的网关，该路由器并非真实存在，事实上对于用户而言，只需要知道虚拟路由器的IP，至于具体的虚拟路由器的角色由谁来承担、数据转发任务由谁来承担、Master挂掉之后谁来接替，这是VRRP的工作。

4、虚拟IP地址、MAC地址

虚拟IP地址表示虚拟路由器，该地址实际上就是用户的网关。与虚拟IP地址对应的MAC也是虚拟的，该MAC地址由固定位加上VRRP组ID构成，当PC发ARP请求虚拟IP地址对应的MAC地址，Master路由器响应这个RP请求并告知虚拟MAC地址。

5、Master、Backup路由器

Master路由器：就是VRRP组实际转发数据包的路由器，在每个VRRP组中，仅有Master响应对虚拟IP地址的ARP请求。Master路由器同时以一定的时间间隔发送VRRP消息，以便通知Backup路由器自己的存活。

Backup路由器：就是在VRRP组处于监听状态的路由器。一旦Master路由器出现故障，Backup路由器就开始接替工作。

选举依据：先比较接口优先级（比大），如果相等则比接口IP地址（比大）。

6、虚拟MAC地址

通过VRRP形成的虚拟路由器使用虚拟IP地址和虚拟MAC与网络中的PC进行通信。虚拟MAC的格式如下，最后1个字节的VRID表示VRRP ID号是16进制，例如VRID是1，虚拟MAC地址为00-00-5E-00-01-01
在这里插入图片描述

四、基本配置实验

在这里插入图片描述

R1配置

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R1
[R1]un in en
Info: Information center is disabled.
[R1]in g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.1.253 24

[R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 120
[R1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 120
#
return
[R1-GigabitEthernet0/0/1]q
[R1]dis vrrp
  GigabitEthernet0/0/1 | Virtual Router 1  #在GigabitEthernet0/0/1接口上启用了VRRP
    State : Master
    Virtual IP : 192.168.1.254         #虚拟IP地址192.168.1.254
    Master IP : 192.168.1.253          #当前组的主路由器IP地址，是本地
    PriorityRun : 120                  #自己的优先级是120
    PriorityConfig : 120               #配置的优先级是120
    MasterPriority : 120               #当前组Master的优先级
    Preempt : YES   Delay Time : 0 s   #抢占是开启的，延迟的时间是0秒
    TimerRun : 1 s                     #运行了多长时间
    TimerConfig : 1 s
    Auth type : NONE                   #验证类型，暂时没有
    Virtual MAC : 0000-5e00-0101       #虚拟MAC
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 13:22:59 UTC-08:00
    Last change time : 2021-02-25 13:23:03 UTC-08:00

[R1]

R2配置

[Huawei]sys R2
[R2]un in en
Info: Information center is disabled
[R2]in g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.1.252 24
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.252 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
#
return
[R2-GigabitEthernet0/0/1]



[R2]dis vrrp
  GigabitEthernet0/0/1 | Virtual Router 1
    State : Backup
    Virtual IP : 192.168.1.254
    Master IP : 192.168.1.253
    PriorityRun : 100                                     #自己的优先级100
    PriorityConfig : 100                                  #配置的优先级100，其实SW2上我没有配置，默认是100
    MasterPriority : 120                                  #Master的优先级120
    Preempt : YES   Delay Time : 0 s
    TimerRun : 1 s
    TimerConfig : 1 s
    Auth type : NONE
    Virtual MAC : 0000-5e00-0101
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 13:24:45 UTC-08:00
    Last change time : 2021-02-25 13:24:45 UTC-08:00

PC2验证

Welcome to use PC Simulator!

PC>ping 192.168.1.253

Ping 192.168.1.253: 32 data bytes, Press Ctrl_C to break
From 192.168.1.253: bytes=32 seq=1 ttl=255 time=63 ms
From 192.168.1.253: bytes=32 seq=2 ttl=255 time=31 ms
From 192.168.1.253: bytes=32 seq=3 ttl=255 time=47 ms
From 192.168.1.253: bytes=32 seq=4 ttl=255 time=31 ms
From 192.168.1.253: bytes=32 seq=5 ttl=255 time=31 ms

--- 192.168.1.253 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/40/63 ms

PC>ping 192.168.1.252

Ping 192.168.1.252: 32 data bytes, Press Ctrl_C to break
From 192.168.1.252: bytes=32 seq=1 ttl=255 time=47 ms
From 192.168.1.252: bytes=32 seq=2 ttl=255 time=31 ms
From 192.168.1.252: bytes=32 seq=3 ttl=255 time=31 ms
From 192.168.1.252: bytes=32 seq=4 ttl=255 time=31 ms
From 192.168.1.252: bytes=32 seq=5 ttl=255 time=31 ms

--- 192.168.1.252 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/34/47 ms

PC>ping 192.168.1.254

Ping 192.168.1.254: 32 data bytes, Press Ctrl_C to break
From 192.168.1.254: bytes=32 seq=1 ttl=255 time=31 ms
From 192.168.1.254: bytes=32 seq=2 ttl=255 time=31 ms
From 192.168.1.254: bytes=32 seq=3 ttl=255 time=32 ms
From 192.168.1.254: bytes=32 seq=4 ttl=255 time=31 ms
From 192.168.1.254: bytes=32 seq=5 ttl=255 time=47 ms

--- 192.168.1.254 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/34/47 ms

PC>arp -a

Internet Address    Physical Address    Type
192.168.1.252       00-E0-FC-D3-09-0E   dynamic  #backup
192.168.1.253       00-E0-FC-5E-02-D1   dynamic  #master
192.168.1.254       00-00-5E-00-01-01   dynamic  #虚拟

PC>

五、VRRP实验-track接口状态

如图所示，假如R1是Master，如红色箭头所指的上联接口挡掉会不会切换呢？答案是不会，因为R1G0/0/0是OK的。不会切换，那就意味着我们配置的主备切换就没有意义，所以我们必须配置跟踪g0/0/1接口的状态。让VRRP去检测R1的g0/0/1口，如果挡掉。则自动减去优先级某一个值，达到切换的目的。
在这里插入图片描述

实验拓扑

在这里插入图片描述

按照拓扑先配置好

sw1

<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R1
[R1]un in en
Info: Information center is disabled.
[R1]in g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.1.253 24

[R1-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R1-GigabitEthernet0/0/1]vrrp vrid 1 priority 120
[R1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 120
#
return
[R1-GigabitEthernet0/0/1]q

[R1]in g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.1.1.253 24
[R1-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 10.1.1.254
[R1-GigabitEthernet0/0/0]vrrp vrid 2 priority 120
[R1-GigabitEthernet0/0/0]dis this

[R1]dis vrrp
  GigabitEthernet0/0/1 | Virtual Router 1  #在GigabitEthernet0/0/1接口上启用了VRRP
    State : Master
    Virtual IP : 192.168.1.254     #虚拟IP地址192.168.1.254
    Master IP : 192.168.1.253      #当前组的主路由器IP地址，是本地
    PriorityRun : 120              #自己的优先级是120
    PriorityConfig : 120           #配置的优先级是120
    MasterPriority : 120           #当前组Master的优先级
    Preempt : YES   Delay Time : 0 s   #抢占是开启的，延迟的时间是0秒
    TimerRun : 1 s                     #运行了多长时间
    TimerConfig : 1 s
    Auth type : NONE                   #验证类型，暂时没有
    Virtual MAC : 0000-5e00-0101       #虚拟MAC
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 13:22:59 UTC-08:00
    Last change time : 2021-02-25 13:23:03 UTC-08:00

  GigabitEthernet0/0/0 | Virtual Router 2
    State : Master
    Virtual IP : 10.1.1.254
    Master IP : 10.1.1.253
    PriorityRun : 120
    PriorityConfig : 120
    MasterPriority : 120
    Preempt : YES   Delay Time : 0 s
    TimerRun : 1 s
    TimerConfig : 1 s
    Auth type : NONE
    Virtual MAC : 0000-5e00-0102
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 14:06:14 UTC-08:00
    Last change time : 2021-02-25 14:06:18 UTC-08:00


[R1]

SW2

[Huawei]sys R2
[R2]un in en
Info: Information center is disabled
[R2]in g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.1.252 24
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.252 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
#
return
[R2-GigabitEthernet0/0/1]q

[R2]in g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.1.252 24
[R2-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 10.1.1.254


[R2]dis vrrp
  GigabitEthernet0/0/1 | Virtual Router 1
    State : Backup
    Virtual IP : 192.168.1.254
    Master IP : 192.168.1.253
    PriorityRun : 100   #自己的优先级100
    PriorityConfig : 100  #配置的优先级100，其实SW2上我没有配置，默认是100
    MasterPriority : 120  #Master的优先级120
    Preempt : YES   Delay Time : 0 s
    TimerRun : 1 s
    TimerConfig : 1 s
    Auth type : NONE
    Virtual MAC : 0000-5e00-0101
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 13:24:45 UTC-08:00
    Last change time : 2021-02-25 13:24:45 UTC-08:00

  GigabitEthernet0/0/0 | Virtual Router 2
    State : Backup
    Virtual IP : 10.1.1.254
    Master IP : 10.1.1.253
    PriorityRun : 100
    PriorityConfig : 100
    MasterPriority : 120
    Preempt : YES   Delay Time : 0 s
    TimerRun : 1 s
    TimerConfig : 1 s
    Auth type : NONE
    Virtual MAC : 0000-5e00-0102
    Check TTL : YES
    Config type : normal-vrrp
    Backup-forward : disabled
    Create time : 2021-02-25 14:07:53 UTC-08:00
    Last change time : 2021-02-25 14:07:53 UTC-08:00

用PC1 ping PC2验证

PC>ping 192.168.1.1

Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=127 time=63 ms
From 192.168.1.1: bytes=32 seq=2 ttl=127 time=62 ms
From 192.168.1.1: bytes=32 seq=3 ttl=127 time=63 ms

--- 192.168.1.1 ping statistics ---
  3 packet(s) transmitted
  3 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 62/62/63 ms

PC>tracert 192.168.1.1

traceroute to 192.168.1.1, 8 hops max
(ICMP), press Ctrl+C to stop
 1  10.1.1.253   31 ms  47 ms  47 ms     #VRRP组1是从10.1.1.253走的
 2  192.168.1.1   62 ms  63 ms  62 ms

用PC2 ping PC1验证

PC>ping 10.1.1.1

Ping 10.1.1.1: 32 data bytes, Press Ctrl_C to break
From 10.1.1.1: bytes=32 seq=1 ttl=127 time=47 ms
From 10.1.1.1: bytes=32 seq=2 ttl=127 time=78 ms
From 10.1.1.1: bytes=32 seq=3 ttl=127 time=47 ms
From 10.1.1.1: bytes=32 seq=4 ttl=127 time=62 ms
From 10.1.1.1: bytes=32 seq=5 ttl=127 time=63 ms

--- 10.1.1.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 47/59/78 ms

PC>tracert 10.1.1.1

traceroute to 10.1.1.1, 8 hops max
(ICMP), press Ctrl+C to stop
 1  192.168.1.253   31 ms  31 ms  47 ms   #VRRP组1是从192.168.1.253走的
 2  10.1.1.1   63 ms  62 ms  63 ms

PC>

配置跟踪

接下来我们配置分别来配置VRRP组1、VRRP组2的跟踪接口
在这里插入图片描述
如图所示，我们的优先级分别是120、100，那么我们减掉的值必须大于20。这里我们选择30

VRRP 1的配置

[R1]in g0/0/1
[R1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 120
#
return

[R1-GigabitEthernet0/0/1]vrrp vrid 1 track interface GigabitEthernet 0/0/0 reduced 30
[R1-GigabitEthernet0/0/1]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/1
 ip address 192.168.1.253 255.255.255.0
 vrrp vrid 1 virtual-ip 192.168.1.254
 vrrp vrid 1 priority 120
 vrrp vrid 1 track interface GigabitEthernet0/0/0 reduced 30
#
return

VRRP 2的配置

[R1]in g0/0/0
[R1-GigabitEthernet0/0/0]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 10.1.1.253 255.255.255.0
 vrrp vrid 2 virtual-ip 10.1.1.254
 vrrp vrid 2 priority 120
#
return

[R1-GigabitEthernet0/0/0]vrrp vrid 2 track interface GigabitEthernet 0/0/1 reduced 30
[R1-GigabitEthernet0/0/0]dis this
[V200R003C00]
#
interface GigabitEthernet0/0/0
 ip address 10.1.1.253 255.255.255.0
 vrrp vrid 2 virtual-ip 10.1.1.254
 vrrp vrid 2 priority 120
 vrrp vrid 2 track interface GigabitEthernet0/0/1 reduced 30
#
return
[R1-GigabitEthernet0/0/0]

验证结果

PC1连续pingPC2，然后断开R1的g0/0/0/接口，切换速度3-5秒
在这里插入图片描述

亦良Cool

关注

4
点赞
踩
15

收藏

觉得还不错? 一键收藏
打赏
0
评论
华为路由器：虚拟路由冗余协议VRRP的讲解

VirtualRouterRedundancyProtocol虚拟路由器冗余协议，简称VRRPVRRP（虚拟路由冗余协议）通过把几台路由设备联合组成一台虚拟路由设备，将虚拟路由设备的ip地址作为用户的默认网关地址实现与外部的通讯。当网关设备发生故障时，VRRP协议能够快速选举新的网关设备承担数据流量，保障网络的可靠通信。...
复制链接

扫一扫
