STM32 驱动1602液晶

利用STM32f103c8t6单片机驱动1602A液晶进行显示功能

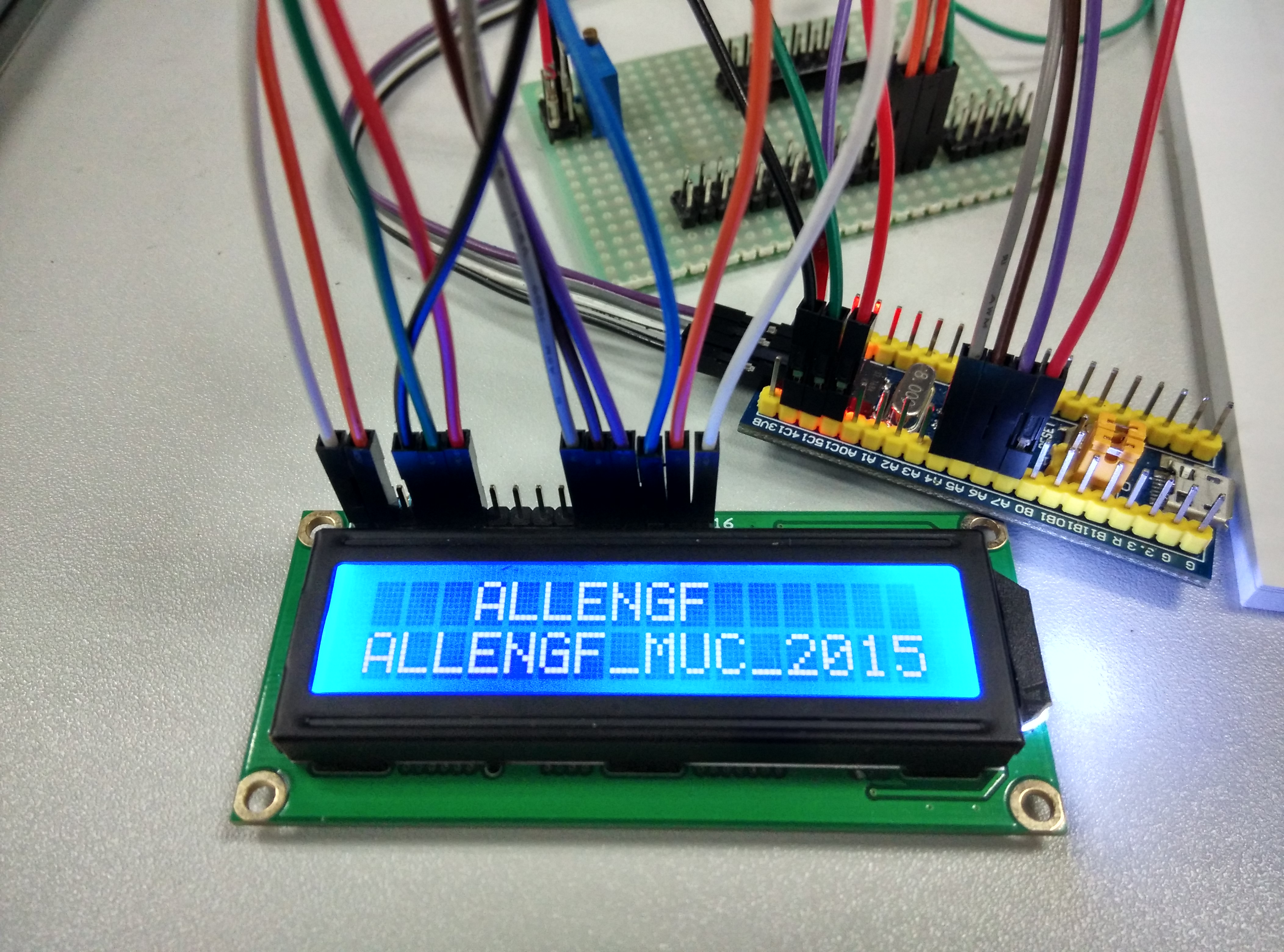

上图即为写入信息后的效果图

本人用的是STM32的核心系统，无任何外设

库函数：3.5版本的库函数

驱动模式：采用4线驱动模式

供电：STM32采用3.3v供电，1602液晶采用5v供电（如果采用3.3v供电，只能显示背光，其他数据均无法显示）

上图所示的杜邦线的连接方法：
RS->C13,   RW->C14,   E->C15,  D4-D7->A4-A7

代码部分：
/****************************LCD.c**************************/



#include "stm32f10x.h"
#include "stm32f10x_conf.h"
#include "LCD.h"
unsigned char LCD_PORT;

void LCD_delay(void)
{
unsigned int i,j;
for(i=0;i<800;i++)
for(j=0;j<800;j++);
}



void LCD_Write_Com(unsigned char
