PCIe设备的Header Type是配置空间中的一个重要字段，用于标识设备的类型和功能。不同设备类型的配置空间是不一样的。

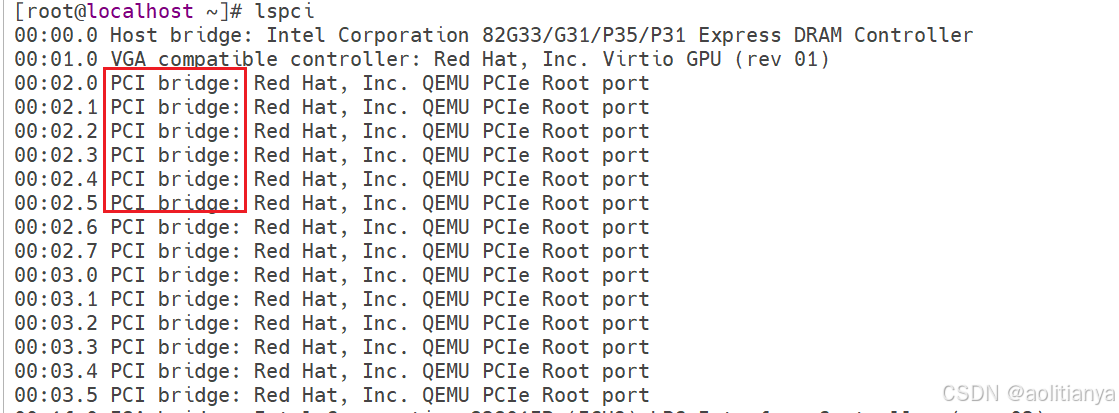

可以通过lspci直接查看输出的设备列表中是否有bridge字样，如果有表示是bridge设备。

也可以通过读取Header Type寄存器来查看。

Header Type寄存器：只读寄存器，表示类型，分为PCIe endpoint设备（最低位是0）和PCIe桥（最低位是1），最高位0表示单功能设备，最高位1表示多功能设备，逻辑设备是单功能设备。位置偏移在PCIe设备配置空间的0x0E处。

lspci -s 01:00.0 -x

00表示是endpoint设备

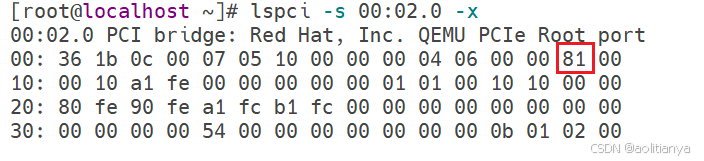

lspci -s 00:02.0 -x

81表示是多功能PCIe桥设备。

PCIe Header type的具体定义如下：

// 配置空间偏移0x0E处
struct pcie_header_type {
    uint8_t type:7;      // 低7位表示类型
    uint8_t multi:1;     // 最高位表示是否多功能
};

// 类型定义
#define PCI_HEADER_TYPE_NORMAL      0x00    // 端点设备
#define PCI_HEADER_TYPE_BRIDGE      0x01    // PCI-PCI桥
#define PCI_HEADER_TYPE_CARDBUS     0x02    // CardBus桥
#define PCI_HEADER_TYPE_MULTI_FUNC  0x80    // 多功能标志位
