ActivityManagerService解析（一）AMS相关类简介

    ActivityManagerService（简称AMS）是Android三大核心的功能之一（其他两个是View，WindowManagerService），它的代码庞大（约2万行），逻辑纷繁，主要负责系统中四大组件的启动、切换、调度及应用程序进程的管理和调度等工作。对于这样庞大复杂的代码，我们应该从它的功能角度出发，分析它的每个功能对应的代码逻辑，逐个突破。

   ActivityManagerService是运行在SystemServer进程中众多服务中的一个（如：PackageManagerService，WindowManagerService等），这些服务分别运行在不同的线程中。其他进程需要通过binder机制来和ActivityManagerService跨进程通信，一个应用进程在和ActivityManagerService交互的过程中，还涉及到

ActivityThread，ApplicationThread等类的交互，下面将简单介绍这个几个类的相关概念，已经他们之间的交互模型。

（一）ActivityThread和ApplicationThread

    ActivityThread类代表的就是Android应用程序进程中的主线程，注意它代表主线程而不是说它就是一个Thread线程类，因为系统在创建完一个新应用程序进程后，会在这个进程的主线程中调用ActivityThread类的main函数来初始化这个进程，在这个main函数里会执行一个loop的循环使当前主线程进入消息循环，所以我们称Android应用程序进程的入口函数是ActivityThread类的main函数，也就是说一个ActivityThread类对应于一个应用程序进程。

public final class ActivityThread {

    ......

    final ApplicationThread mAppThread = new ApplicationThread();
    final Looper mLooper = Looper.myLooper();
    final H mH = new H();
    final ArrayMap<IBinder, ActivityClientRecord> mActivities = new ArrayMap<>();
    ......
    final ArrayMap<IBinder, Service> mServices = new ArrayMap<>();
    ......
    Application mInitialApplication;
    final ArrayList<Application> mAllApplications
            = new ArrayList<Application>();
    ......
    final ArrayMap<IBinder, ProviderClientRecord> mLocalProviders
        = new ArrayMap<IBinder, ProviderClientRecord>();
    ......
    private class ApplicationThread extends ApplicationThreadNative {
        ......

    }
    ......
}

  ActivityThread中有几个重要的实例变量简要说明一下，成员变量mActivities包含了当前进程中所有的Activity组件信息，注意集合中不是简单的保存Activity实例，而是将每个Activity实例对应的相关数据封装成一个ActivityClientRecord保存起来，内部保存了很多Activity相关的数据，其中当然也有其对应的Activity实例。同样的，mServices保存的是当前进程中所有的Service组件信息，不过就是直接存放的当前Service的信息，没有封装。mLocalProviders保存的是当前进程中所有的ContentProvider组件信息。这些集合都有一个IBinder类型的Key，其作用也就是显而易见的，即为了 进行IPC 调用，这个IBinder类型的Key也作为一个唯一标识使用，通过这个Key可以在AMS中找到其对应的组件信息记录。

    mAppThread是ApplicationThread类型的变量，它是ActivityThread的内部类，也是一个Binder类型的对象，也就是说可以作为服务端实现跨进程通信。那么，在应用进程中的ActivityThread通过Binder机制和系统进程中的AMS通信时，使用的就是ApplicationThread对象来作为应用进程的服务端，接收AMS的指令并将指令发送给ActivityThread执行，所以它ActivityThread

与AMS跨进程通信的桥梁。因为ApplicationThread对象会被Binder线程调用，而ActivityThread是运行在主线程中的，所以ApplicationThread会通过mH对象发送消息给主线处理。

（二）ActivityManagerService

    ActivityManagerService继承自ActivityManagerNative类，它是一个Binder本地对象，即可实现跨进程通信，也就是说它可以作为服务端提供具体的服务，接收其他进程中的ActivityManagerProxy的请求。

public class ActivityManagerService extends ActivityManagerNative
        implements Watchdog.Monitor, BatteryStatsImpl.BatteryCallback {
    ......
    final ActivityStackSupervisor mStackSupervisor;
    ......
    final ProcessMap<ProcessRecord> mProcessNames = new ProcessMap<ProcessRecord>();
    ......
    final SparseArray<ProcessRecord> mPidsSelfLocked = new SparseArray<ProcessRecord>();
}

    ActivityManagerService中有几个重要的数据结构，分别用来保存进程（ Process ）、四大组件（如 Activity ）和任务（ Task ）等。

    （1）进程数据类 ProcessRecord

    一 个APK文件运行时会对应 一 个进程， 当然， 多个APK文件也可以运行在同 一 个进程中。ProcessRecord 正是记录 一 个进程中的相关信息， 该类中内部变量可分为三个部分，主要信息包括：该进程对应的APK文件的内部信息，该进程的内存状态信息，以及该进程中包含的所有Activity、Provider、Service等组件信息。

final class ProcessRecord {
    ......
    final ApplicationInfo info; //进程中第一个APK包信息
    ......
    final String processName;
    ......
    // List of packages running in the process
    final ArrayMap<String, ProcessStats.ProcessStateHolder> pkgList = new ArrayMap<>();
    ......
    IApplicationThread thread;
    ......
    int pid;
    ......
    final ArraySet<BroadcastRecord> curReceivers = new ArraySet<BroadcastRecord>();
    ......
    // all activities running in the process
    final ArrayList<ActivityRecord> activities = new ArrayList<>();
    // all ServiceRecord running in this process
    final ArraySet<ServiceRecord> services = new ArraySet<>();
    ......
    final ArrayMap<String, ContentProviderRecord> pubProviders = new ArrayMap<>();
}

（2）TaskRecord

     我们可以把一个应用程序想象成为了完成某一件事（当然也可以包括多件事），比如发邮件程序，

在Android中，

每一件事可以被看作是一个Task，一个Task又可以被细分成多个子步骤，每个子步骤可以被看作是一个Activity。这个Activity 既可以是本程序进程中的Activity，也可以是其他程序进程中的的Activity，这种基于组件的设计，弱化了进程的概念，

通过重用Activity可以节省一定的开销，同时为用户提供一致的界面和用户体验。比如，你在自己的程序中想发邮件，你就可以定义一个具有"send"动作的Intent，并且传入一些数据，如对方邮箱地址、邮件内容等，然后就会有系统的Activity被打开，发送完邮件，点击返回仍然还是会回到你的应用程序当中，这让用户看起来好像刚才那个编写邮件的Activity就是你的应用程序当中的一部分。所以说，即使有很多个Activity分别都是来自于不同应用程序的，Android系统仍然可以将它们无缝地结合到一起，之所以能实现这一点，就是因为这些Activity都是存在于一个相同的任务(Task)当中的。

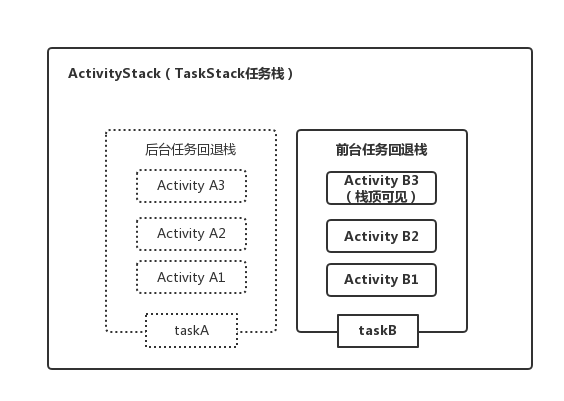

   Task中有一个ActivityRecord的集合mActivities，它 是以Stack的方式来管理其中的Activity，所以，具有相同Task的Activity会放在同一个集合中（也叫回退栈），  先启动的Activity成为栈底成员，最后启动的Activity将作为栈顶成员显示在界面上。当有多个Task时，Android系统只支持一个处于前台的Task，其余的Task均处于后台，这些后台Task内部Activity保持顺序不变，用户可以一次将整个Task挪到后台或置为前台。比如，当用户在Home界面上点击了一个应用的图标时，这个应用的任务就会被转移到前台。如果这个应用目前并没有任何一个任务的话(说明这个应用最近没有被启动过)，系统就会去创建一个新的任务，并且将该应用的主Activity放入到返回栈当中。如果用户一直地按Back键，这样返回栈中的Activity会一个个地被移除，直到最终返回到主屏幕。当返回栈中所有的Activity都被移除掉的时候，对应的任务也就不存在了。用过Android手机的读者应该知道，长按Home键，系统会弹出近期Task列表，使用户能快速在多个Task间切换。

final class TaskRecord extends ConfigurationContainer implements TaskWindowContainerListener {

    ......
    final int taskId;       // Unique identifier for this task.
    String affinity;        // The affinity name for this task, or null; may change identity.
    ......
    /** List of all activities in the task arranged in history order */
    final ArrayList<ActivityRecord> mActivities;

    /** Current stack. Setter must always be used to update the value. */
    private ActivityStack mStack;//当前任务的管理者

    ......
}

    TaskRecord 的affinity属性是第一次创建这个task时指定的值，可以把他当作这个Task的名字，Activity所在的Task可以通过AndroidManifest.xml中<Activity>标签中的android:taskAffinity="xxx"来指定，通常不去主动设置一个Activity的taskAffinity属性，那么taskAffinity的值缺省使用包名。所以，同一个应用中所有的Activity的taskAffinity属性值默认都是相同的，都是包名，所以在应用中使用FLAG_ACTIVITY_NEW_TASK标志去启动一个本应用中的一个Activity，也不会创建一个新的task，除非这个Activity 额外指定了不同的taskAffinity属性值。

    （3）ActivityRecord

     AMS 中使用 ActivityRecord数据类来保存每个 Activity 的相关信息，该数据类中的变量主要包含两部分，一是配置信息：该Activity组件相关的XML中配置信息 ， 比如 ， 属于哪个Package ， 所在的进程名称、任务名、组件类名、logo、主题，等等，这些 信息 基本上是固定的；二是运行状态信息：比如idle、stop、fishing等，这些变量 一般为boolean类型，这些状态值与应用程序中所说的onCreate、onPause、onStart等生命周期 状态有所不同。

final class ActivityRecord extends ConfigurationContainer implements AppWindowContainerListener {
    ......
    final ActivityManagerService service; // owner
    final IApplicationToken.Stub appToken; token用来和wms交互
    final ActivityInfo info; // all about me
    final ApplicationInfo appInfo; // information about activity's app
    ......
    final Intent intent;    // the original intent that generated us
    final ComponentName realActivity;  // the intent component, or target of an alias.
    final String resolvedType; // as per original caller;
    final String packageName; // the package implementing intent's component
    final String processName; // process where this component wants to run
    final String taskAffinity; // as per ActivityInfo.taskAffinity
    ......
    int mActivityType;
    ......
    private int logo;               // resource identifier of activity's logo.
    private int theme;              // resource identifier of activity's theme.
    private TaskRecord task;
    ......
    ProcessRecord app;      // if non-null, hosting application
    ActivityState state;    // current state we are in
    ......
}

    （4）ActivityStack

    对于多个Task的组织及管理方式，Android设计了一个ActivityStack类来负责上述工作，ActivityStack用mTaskHistory这个ArrayList保存所有属于该ActivityStack的TaskRecord实例（这个集合叫做任务栈）。另外ActivityStack有三种类型：mHomeStack，mFocusedStack及mLastFocusedStack，在ActivityStack中用mStackId 来标识。

class ActivityStack<T extends StackWindowController> extends ConfigurationContainer
        implements StackWindowListener {
    ......
    private final ArrayList<TaskRecord> mTaskHistory = new ArrayList<>();
    ......
    final int mStackId;
    ......
    /** Run all ActivityStacks through this */
    protected final ActivityStackSupervisor mStackSupervisor;
}

提示： Android 在4.4版本之前的的栈结构与现在的不同，请看下面4.4之前的代码结构

public class ActivityStack {
    ......
    final boolean mMainStack;
    ......
    final ArrayList<ActivityRecord> mHistory = new ArrayList<ActivityRecord>();

}

class TaskRecord extends ThumbnailHolder {
    ......
    int numActivities;
    ......
}

   在Android 在4.4版本之前，ActivityStack类型只有一个：mMainStack，并且 ActivityStack用mHistory这个ArrayList保存所有的ActivityRecord，令人大跌眼镜的是，该mHistory保存了系统中所有Task的ActivityRecord，而不是针对某个Task进行保存。这种实现方式有优点亦有缺点，优点是：少了TaskRecord一级的管理，直接以ActivityRecord为管理单元，这种做法能降低管理方面的开销；缺点是：弱化了Task的概念，结构不够清晰。虽然栈结构变化，但是设计理念还是不变的。

    （5）ActivityStackSupervisor

     在 Android4.4 以后，并不采用原先的 mHistory 来管理所有的ActivityRecord ，而是按层次进行管理，这其中就引入了一个新的类：ActivityStackSupervisor，用来管理所有的 ActivityStack（之前只有一个mMainStack，由AMS来管理的 ）。

public class ActivityStackSupervisor extends ConfigurationContainer implements DisplayListener {
    ......
    final ActivityManagerService mService;
    ......
    WindowManagerService mWindowManager;
    DisplayManager mDisplayManager;
    ......
    ActivityStack mHomeStack;
    ActivityStack mFocusedStack;
    private ActivityStack mLastFocusedStack;
    ......
    /** Mapping from (ActivityStack/TaskStack).mStackId to their current state */
    SparseArray<ActivityStack> mStacks = new SparseArray<>();
}

  mHomeStack 中只保存了 Launcher APP中相关的Task，包括Launcher、RecentTask，Keyguad,，除此之外的其他 Task 则都放入 mFocusStack 中管理，mStacks以键值的方式保存了所有 的ActivityStack，用来查询所需要的 ActivityStack，其中的键是StackId。
    （三）ActivityThread和AMS通信模型

    ActivityManagerService运行在system_server进程中的，它是一个继承于ActivityManagerNative的Binder本地对象，提供具体的服务， ActivityManagerProxy对象是ActivityManagerService在普通应用进程的一个Binder代理对象，应用进程通过ActivityManagerProxy对象远程调用ActivityManagerService提供的功能。

    ApplicationThread对象运行在普通应用进程中的，它是一个继承自 ApplicationThreadNative的Binder本地对象，提供具体的服务，ApplicationThreadProxy对象是ApplicationThread对象在system_server进程中的Binder代理对象，ActivityManagerService通过ApplicationThreadProxy对象调用ApplicationThread提供的功能，而 ApplicationThread又会将请求发送给ActivityThread来做具体的事情。

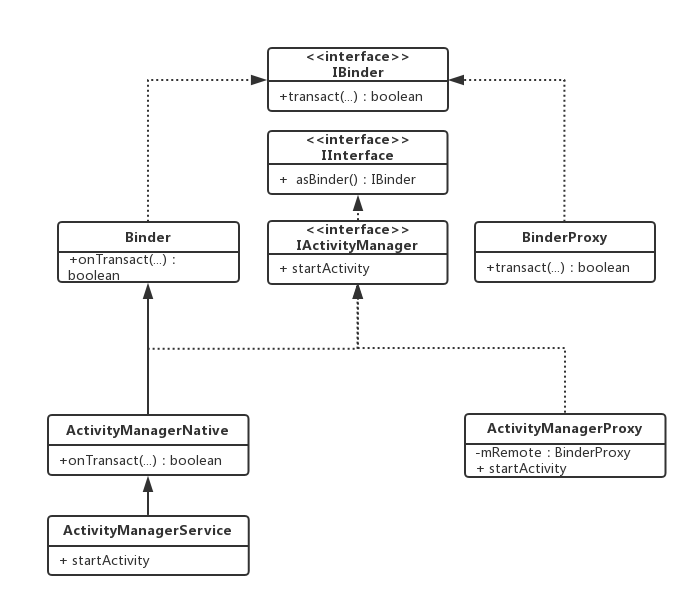

    应用程序进程的ActivityThread和系统进程中的AMS通信模型如下图

    这样的设计在安卓系统中很通用，有一点需要额外留意的，大部分App调用到system_server端的接口是非ONEWAY的，也就是同步调用，应用需要等待system_server执行完成。大部分system_server调用到App端的接口是ONEWAY的，也就是异步调用，system_server的服务不需要等待应用完成操作。这样的设计保证了system_server不会收到App处理快慢的影响。
