中央空调计费白皮书

第一章概 述

1.1系统概述

中央空调计费系统（以下简称系统）是对中央空调进行计量、收费、监测、分析的综合性计费平台。

   系统以用户有效使用的时间、能源当量为依据进行收费，实现“多用多出，少用少出”的收费目的。

系统是对中央空调实行精准计量收费，把过去按面积分摊“大锅饭”式的采暖包费制，改为按实际使用量向用户收费，调动“用”和“供”两方面的积极性，进而促进中央空调系统运行过程中的节能。通常中央空调施行计量收费后，其节能率在20%-30%。[深圳市中思坦科技有限公司zstein . com]



1.2系统特点

v 简便通用系统配置：网络设备少、系统结构简单、功能强大配置合理。

v 灵活多样的计费模式：针对不同的客户群、多样化的需求，本系统可提供多种计量、考核管理模式。

v 同步实时的在线监控：对所有计量点的当前工作状态能自动进行实时控制和管理。

v 丰富的操作界面：有多种方式随时查询、显示各类用户的能耗使用情况（历史、当前及变化趋势）。对用户能耗使用提出建议。

v  符合国家政策：实行可持续的节能改造、节能规划，符合国家发展绿色建筑的相关政策。

1.3换算方法

简单的计时并不能作为收费的标准，因为不同型号规格的风机，或同一型号规格的风机以不同的风量工作，所传送的热能量都不一样。为此我们必须将不同型号规格的风机和不同的风量运行的实时时间换算到一个标准的计时单位Td。

Td=T * Mj *Mk-----------------------------------------------------(1)

其中：

   Td-------计费单位时间

   Mj-------盘管风机类型系数

   Mk------盘管风机风量系数

Mj是一个与盘管风机相关的参数，但又是一个相对系数，例如选定一个型号规格的盘管风机做参照，令其传热面积F和传热系数K之积Qb=F*K做标准，该机的Mj=1,其他风机的Mj等于其F与K之积与Qb之比，即：Mj=(F*K)/Qb.

Mk与盘管风机的转速成比例，对于一个三速风机，可以它在额定电压220V时的Mk=1，在其它转速时的Mk等于其转速与额定转速之比。

下表为常用空调风机盘管的制冷参数表

		FP350	FP500	FP800	FP1000	FP1400
冷量	高速	2000	2800	4500	5300	7400
	中速	1700	2380	3870	4560	6360
	低速	1380	1930	3150	3710	5250
热量	高速	3000	4200	6750	7950	11100
	中速	2250	3570	5730	6750	9430
	低速	2100	2940	4720	5560	7770



另外，盘管风机的开关与否（或是否消耗电能），并不是表示用户消耗热能的唯一标志，因为影响用户热能消耗的主要因素还在于盘管风机的热交换器中是否流动着经过空调机制冷（或制热）的冷（热）媒。例如制冷主机根本没有开动，盘管风机的热交换器中是流动（或不流动）的室温状态的冷水，或根本没有水，此时开启风机（消耗了电能），但风机只能当作普通的电风扇，自然不能计算用户的使用空调费。为此我们设置了空调状态标志Fa,它标志制冷主机是否在运行，计费器的微处理机根据该标志决定是否计算用户的运行时间。标志Fa既可以用硬件设置，也可以由上位机（管理主机）通过软件设置。

1.4运行环境

²  推荐配置：Intel 奔腾：2.0GHz、内存：1G 、硬盘：40G +

²  操作系统： Windows Server2003

²  服务器操作环境：NET Framework 3.5

²  数据库：SQL Server 2005

²  开发环境：VC/ VS2005



1.5仪表选型

仪表类别	接口要求
	脉冲	RS485	M-BUS
电表	√	√	√
水表	√	√	√
能量表	√	√
时间型计费器	√	√	√
燃气表	√	√	√
蒸汽表	√	√



第二章计费体系

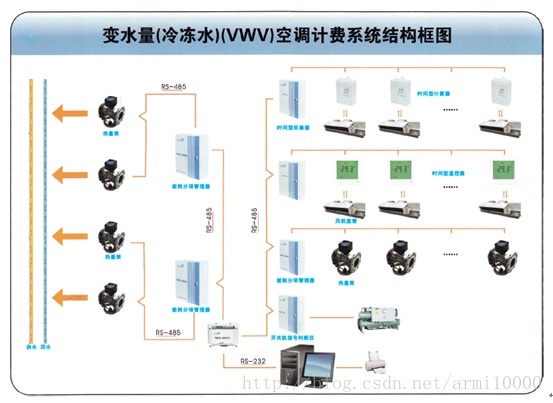

2.1 VWV空调系统

VWV：变水量（冷冻水）空调系统（VWV:Variable Water Volume System），即变水流量系统，它是以恒定的水温供应空调处理设备，当空调区负荷发生变化时，则利用变频水泵来改变冷水的水量而以特殊的水泵来改变送水量，从而确保室内温度保持在设计范围内。



VWV计费方式分三种计费方式：时间型、能量型、时间+能量型。

1.  时间型计费系统是通过时间型计费器对风机盘管和阀门运行时间进行监测，并依据运行时间进行费用结算。

2.  能量型计费系统是依据热力学“热交换”原理，通过能量“积算仪”对用户使用中央空调过程中交换的“热量”进行累加，实现对中央空调的分户计量，收费。

3.  时间+能量型计费系统则是结合时间型和能量型计费系统各自的特点，对（区域）空调使用的冷热量；依据楼层（区域）内所有风机盘管的运行时间对本楼层（区域）内的空调能耗进行分摊收费。

VWV空调系统计费所需产品配置：√必选◎可选

[中思坦科技]产品类别		VWV空调
		时间型	能量型	时间+能量型
基表系列	能量表	√	√
设备系列	时间型计费器	√	√
	时间型采集器	√	√
	能量型采集器	√	√
	控制器	◎	◎	◎
	开关判断仪	√	√
软件系列	空调计费软件	√	√	√

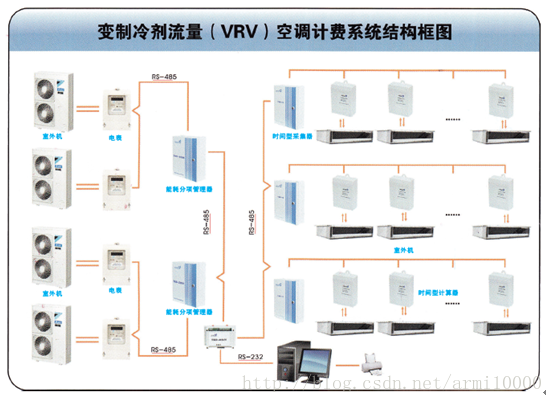

2.2 VRV空调系统

VRV：变制冷剂流量系统（VRV:Variable Refrigerant Volume System），结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV计费方式：通过采集室外主机的电量计量，室内机每个盘管运行时间计量，进行电量分摊收费，时间型+电量计费法。
VRV空调系统计费所需产品配置：√必选◎可选

[中思坦科技]产品类别		VRV空调
		时间+电能型
基表系列	电表	√
设备系列	时间型计费器	√
	时间型采集器	√
	能量型采集器	√
	开关判断仪	√
软件系列	空调计费软件	√



2.3 VAV空调系统

VAV：变风量空调系统（Variable Air Volume System），与定风量空调系统一样，变风量空调系统也是全空气系统的一种空调方式，它是通过改变送风量，而不是送风温度来控制和调节某一空调区域的温度，从而与空调区负荷的变化相适应。其工作原理是当空调区负荷发生变化时，系统末端装置自动调节送入房间的送风量，确保室内温度保持在设计范围内。

VAV计费方式：由热量表计量每台AHU空气处理机的冷热量消耗量，采集计算每个V-BOX累积风量进行能量分摊收费，能量+风量累积计费法。

VAV空调系统计费所需产品配置：√必选◎可选

[中思坦科技]产品类别		VAV空调
		能量+风量累积
基表系列	能量表	√
设备系列	风量采集器	√
	能量型采集器	√
	开关判断仪	√
软件系列	空调计费软件	√



---------------------------------------------------------------------------------------------------------------------------------------

资料索取：中思坦 www.zstein.com QQ:908224923
