matlab数学建模——画图

平面曲线

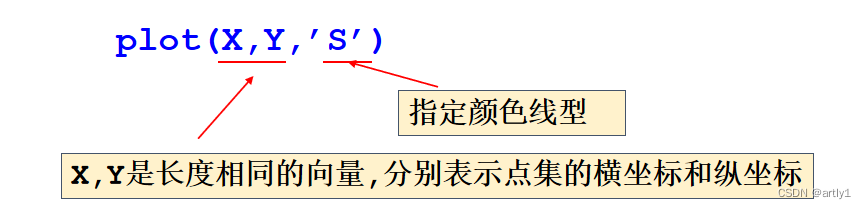

 Matlab绘图是通过描点、连线来实现的，故在画一个曲线图形之前，必须先取得该图形上的一系列的点的坐标（即横坐标和纵坐标），然后将该点集的坐标传给Matlab函数画图.

 图形窗口的绘制

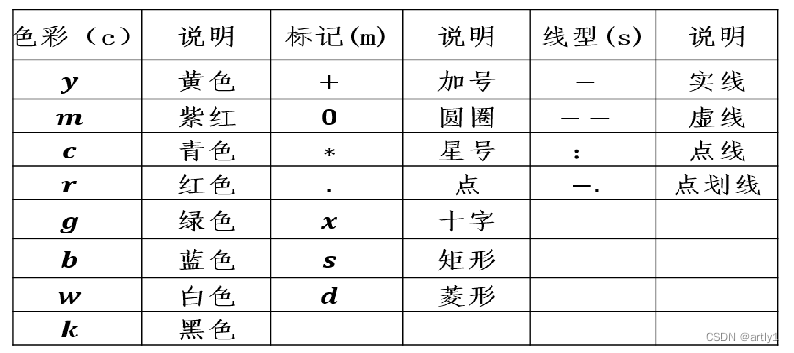

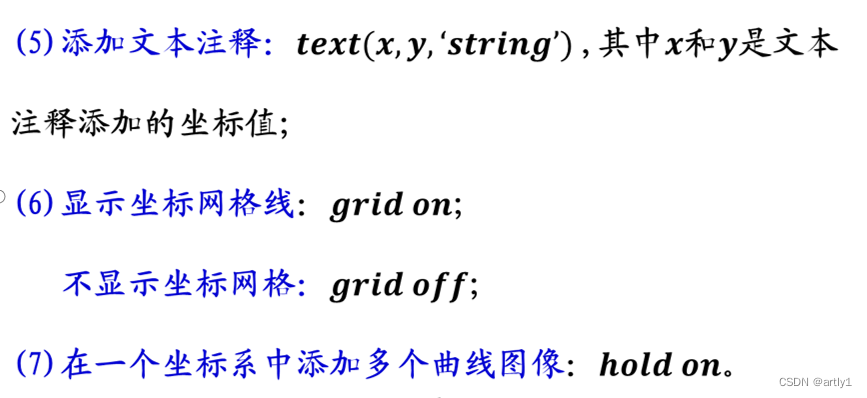

基本命令

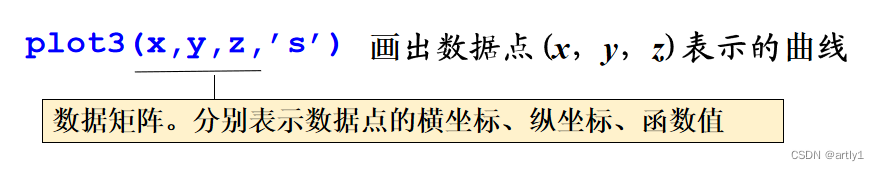

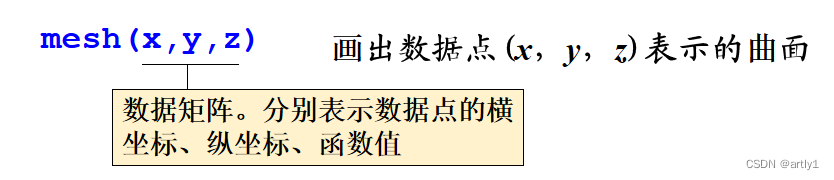

空间曲线



例：

平面画图

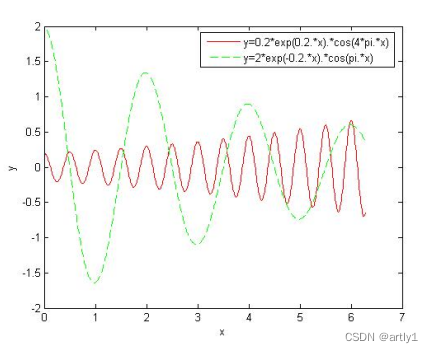

1.在同一坐标轴中绘制曲线 和   ，其中.并给曲线添加图例，同时添加x轴和y轴的说明。

>> x=0:0.01:2*pi;
>> y1=0.2*exp(0.2.*x).*cos(4*pi.*x);
>> y2=2*exp(-0.2.*x).*cos(pi.*x);
>> plot(x,y1,'r-')
>> hold on
>> plot(x,y2,'g--')
>> legend('y=0.2*exp(0.2.*x).*cos(4*pi.*x)','y=2*exp(-0.2.*x)cos(pi.*x)')
>> xlabel('x')
>> ylabel('y')

空间画图

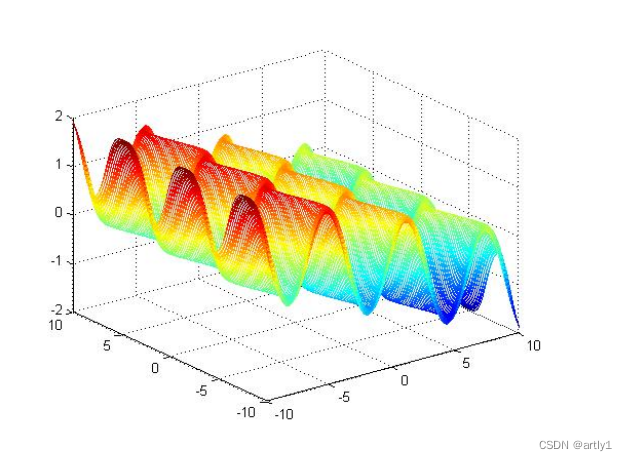

1. 绘制 所表示的曲面.x,y都是-10到+10

>> x=-10:0.1:+10;
>>y=-10:0.1:+10;
>> [X,Y]=meshgrid(x,y);
>> Z=sin(X+sin(Y))-(X./10);
>> mesh(X,Y,Z)
