绪论
什么是电子工程学
现代科技领域中的核心学科和关键学科,电工学是研究电工技术和电子技术的理论和应用的技术基础课。
电工技术 220V AC(交流)
对象:电工设备。
例:日光灯,变压器,电动机,空调,微波炉……
作用:实现对电能的传播、分配和转换。
电子技术 24V DC(直流) 以下
对象:电子设备。
例:手机,电子表,电视机,收音机……
作用:实现对信号的传递和处理。
第一章:电路及其分析方法
电路:电流的通路,是由某些电工设备 . 与电路元件 . 为实现某种需要 . 按照一定方式组合起来的。
电路的作用与组成部分
强电方面
弱电方面
电路模型
对实际电路的抽象模拟,一边使用数学方法分析。
定义
用若干理想电路元件取代实际电路元件和设备所得的理想电路,就是实际电路的电路模型。
理想电路元件
定义
具有严格数学意义,用来模拟某一电磁现象的原件。
得到方法
- 将实际元件理想化,突出主要电磁性质,忽略次要因素。

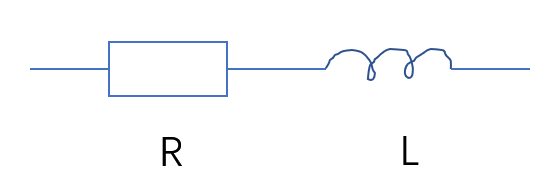

- 实际电路中,纯耗能(白炽灯,节能灯或荧光灯,电动机)原件均可用电阻元件等效代替。
- 实际电路中,参与能量储放的原件均可用电感元件或电容元件等效代替。
![这里写图片描述](https://img-blog.csdn.net/20180305175616271?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQ vYXMwOTEzMTM=/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)
举个栗子
电珠:电阻元件
开关:开关元件
筒体:理想元件
干电池:电源元件
电压与电流方向
电流方向
实际:正电荷运动的方向/负电荷运动的反方向。
参考:在分析计算电路时,对电量任意假设的正方向。
选定参考方向,电流有正负。
两方向一致:
I>0
。
两方向相反:
I<0
。
电压方向
实际:由高电位端指向低电位端。
电动势:E相反。
选定参考方向:同电流。
电流有载工作
开路和短路(一定是故障)。
电路的三种工作状态
基尔霍夫定律
Circuit’s Topology拓扑结构
支路:电路的每一分支(通常取串联原件做一条支路)。
支路电流:一条支路仅有一个电流。
节点:之路的汇集点。
回路:由支路组成的闭合路径。
网孔:内部不含任何支路的回路。
I1,I2,I3 所在的线路各为一条支路。
三个回路: abcd,abef,dcef ,其中 abcd和abef 是网孔。
基尔霍夫电流定律(KCL)
任一瞬时流入某一节点的电流之和应该等于由该节点流出的电流之和。
流入为正,流出为负。
基尔霍夫电压定律(KVL)
任一瞬时,沿任一回路循行方向(顺时针或者逆时针),回路中各段电压的代数和等于零。
电位降取正,电位升取负。
E1−E2−R1I1+R2I2=0 (看上图,回路 cdfe )。
电位的计算
电位的性质
1.电路中某点的电位等于该点与电势零点间的电压。
假设
b
点电势为零,则
2.电路中任意两点间的电压等于该两点间电位差。
Vab=Vb−Va
注意方向。
3.参考点改变后,电路中各点电位随之改变,但电压不变。
