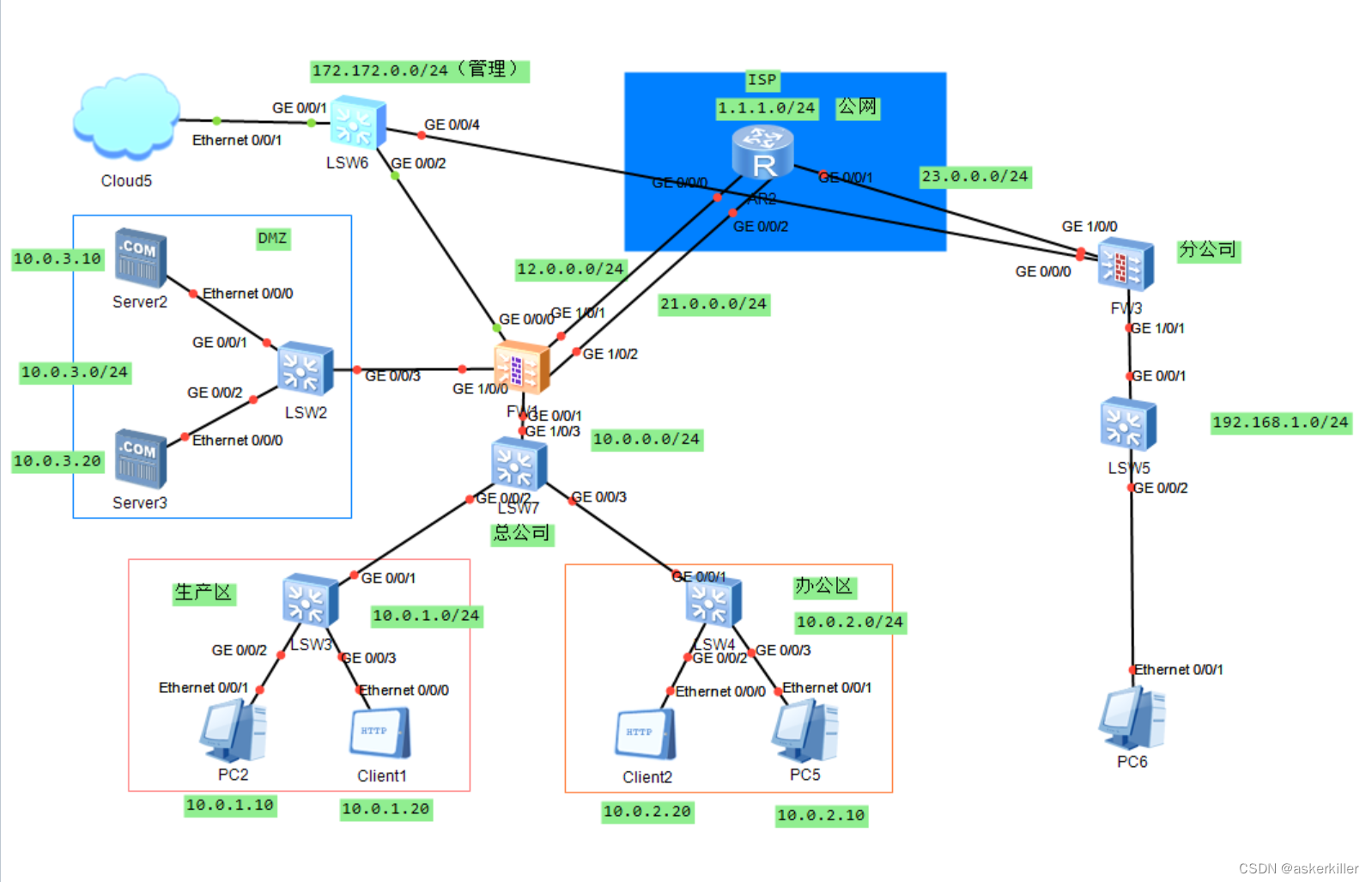

实验拓扑图
实验要求
1.防火墙向下使用子接口分别对应生产区和办公区
2.所有分区设备可以ping通网关
配置过程
配置各设备IP地址

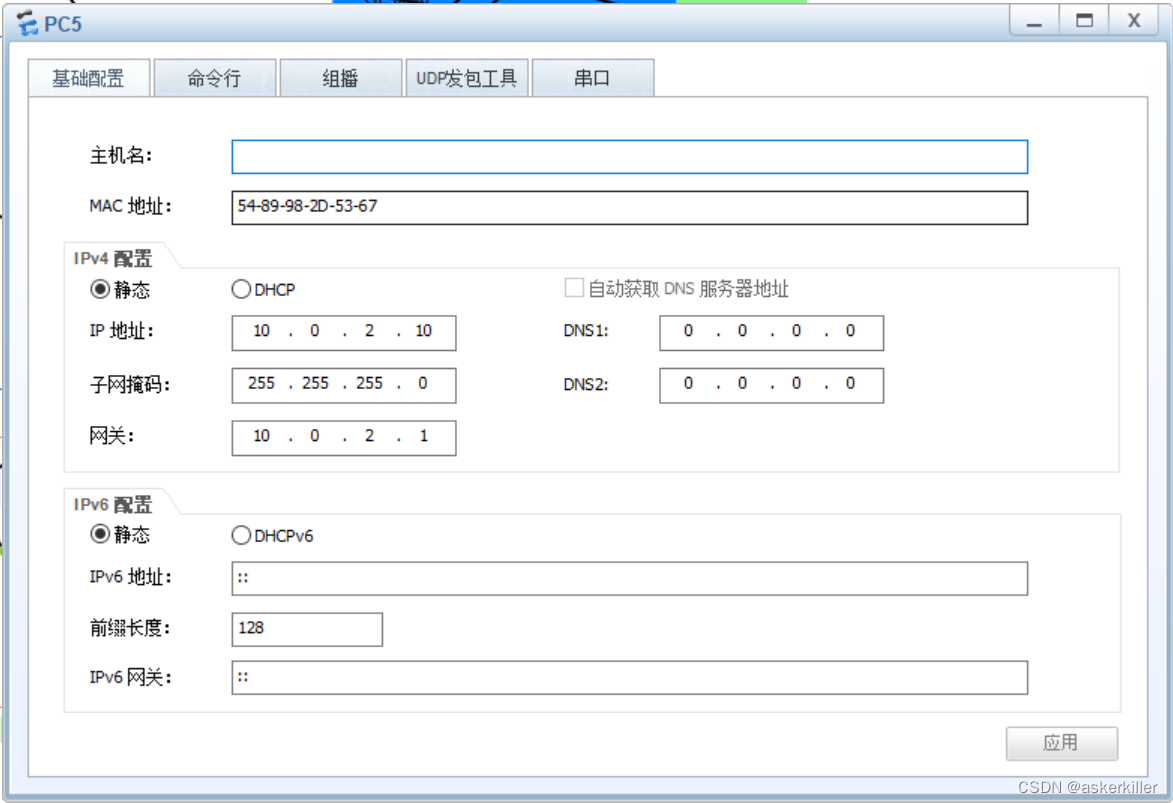

1.PC

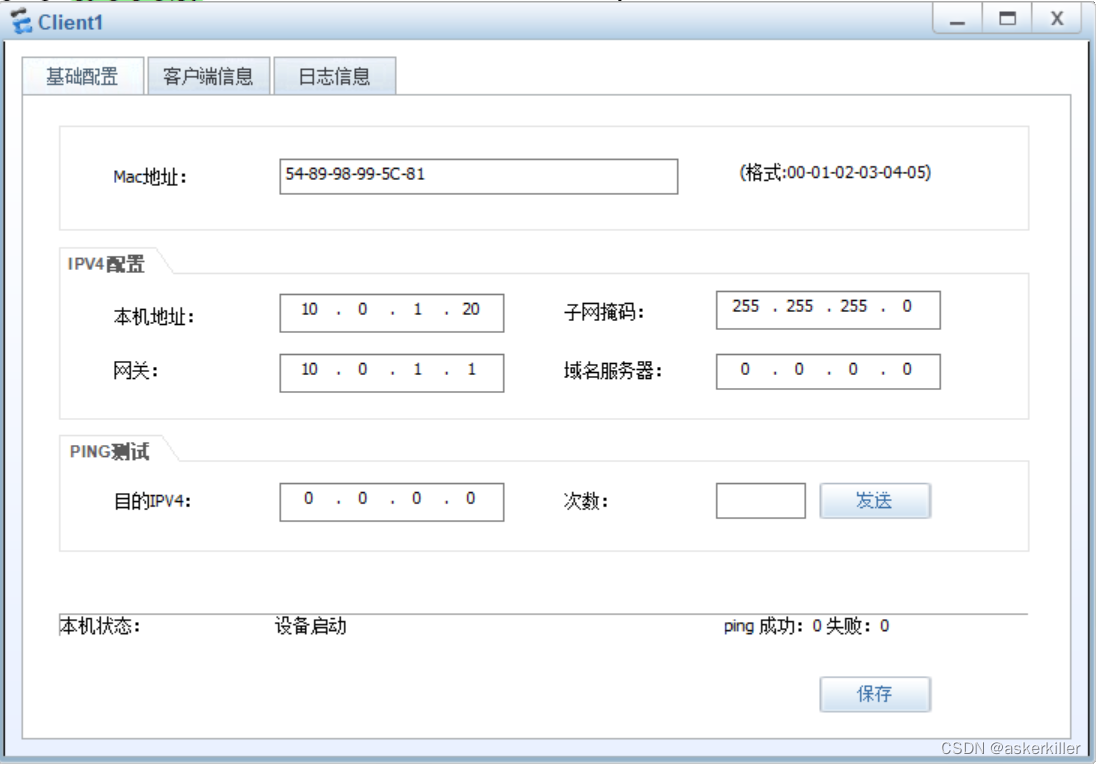

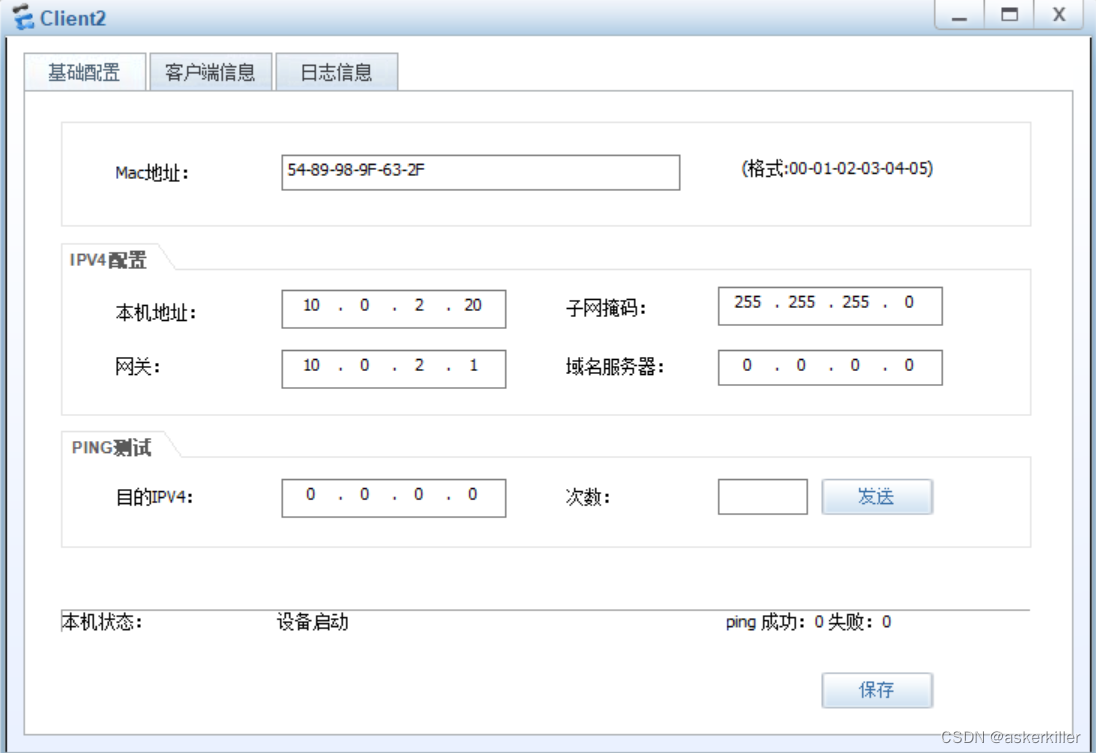

2.Clients
3.Server

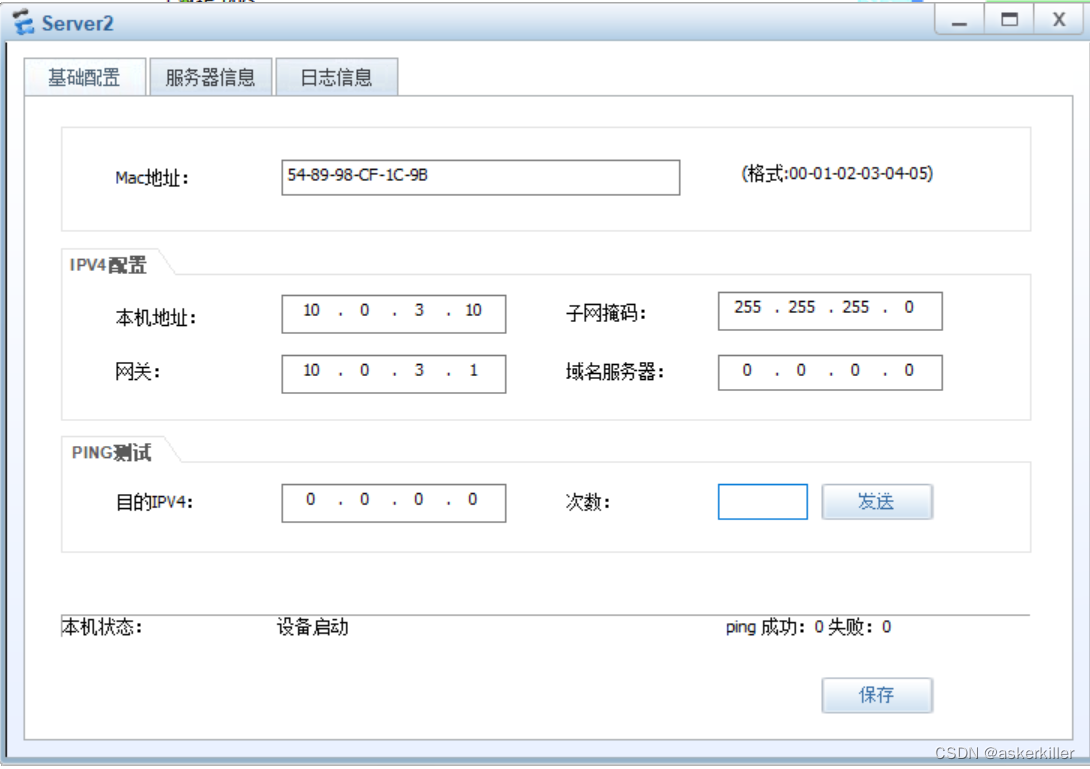

Sever2配置,FTP服务器

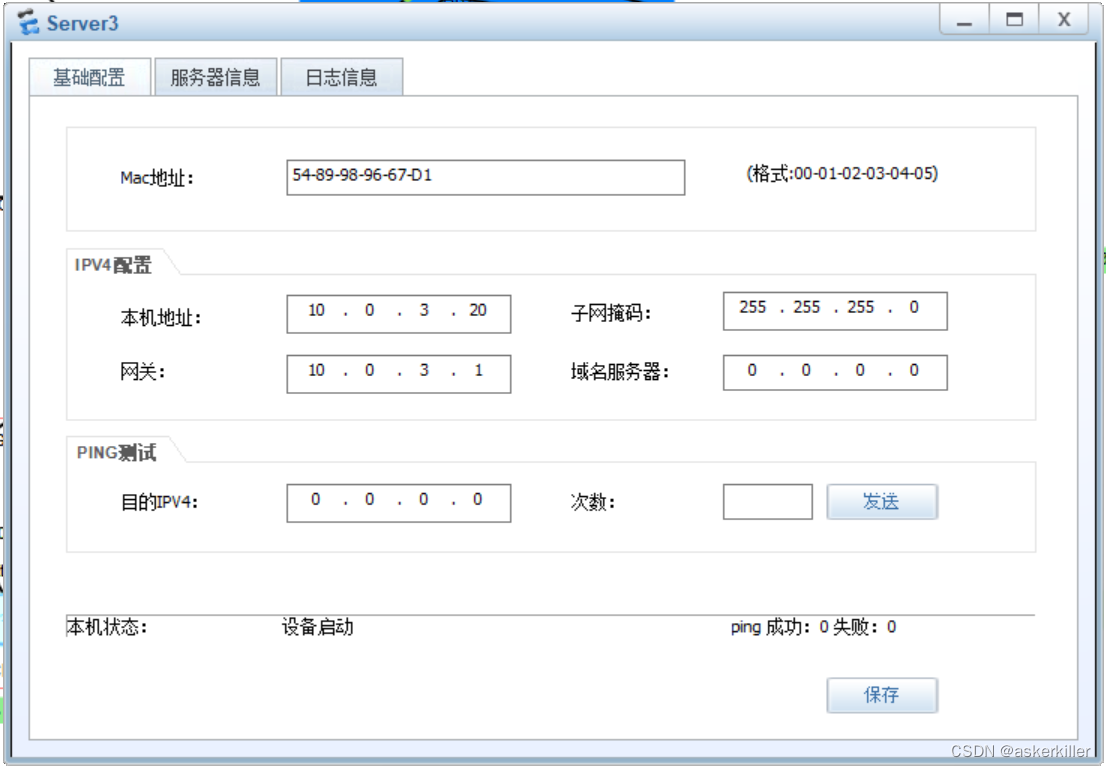

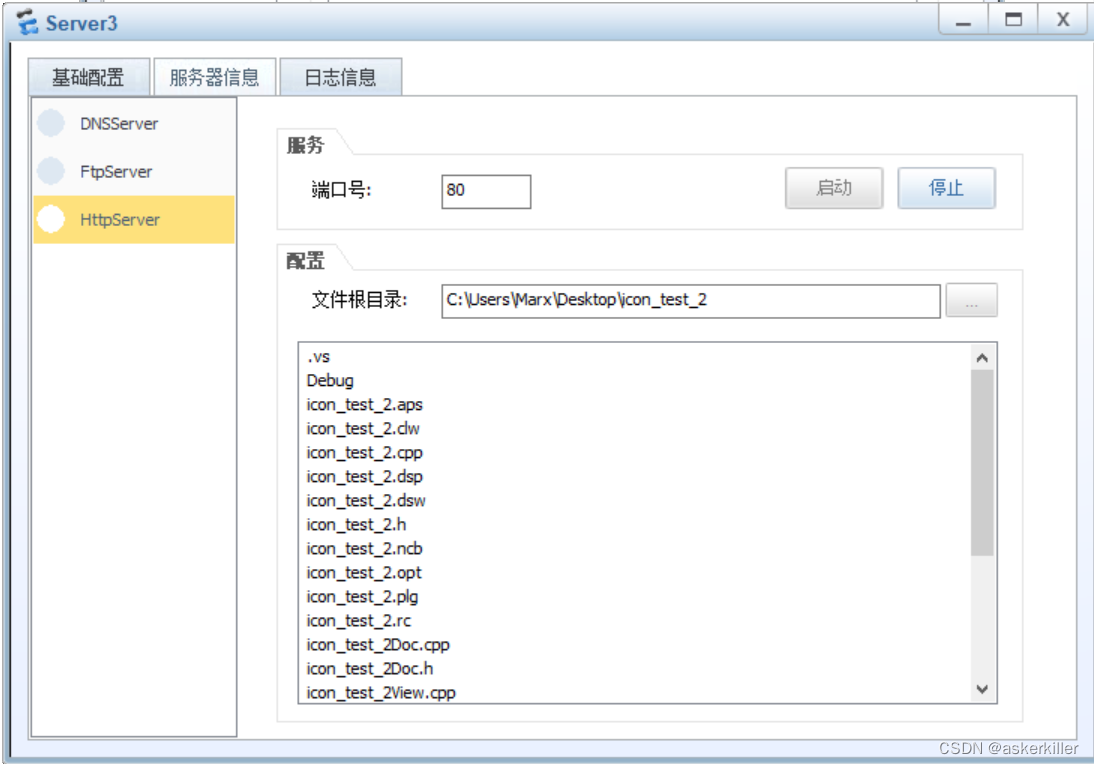

Sever3配置,HTTP服务器
VLAN划分
sys
vlan batch 2 3
int g0/0/2
port link-type access
port default vlan 2
int g0/0/3
port link-type access
port default vlan 3
int g0/0/1
port link-type trunk
port trunk allow-pass vlan 2 3
undo port trunk allow-pass vlan 1

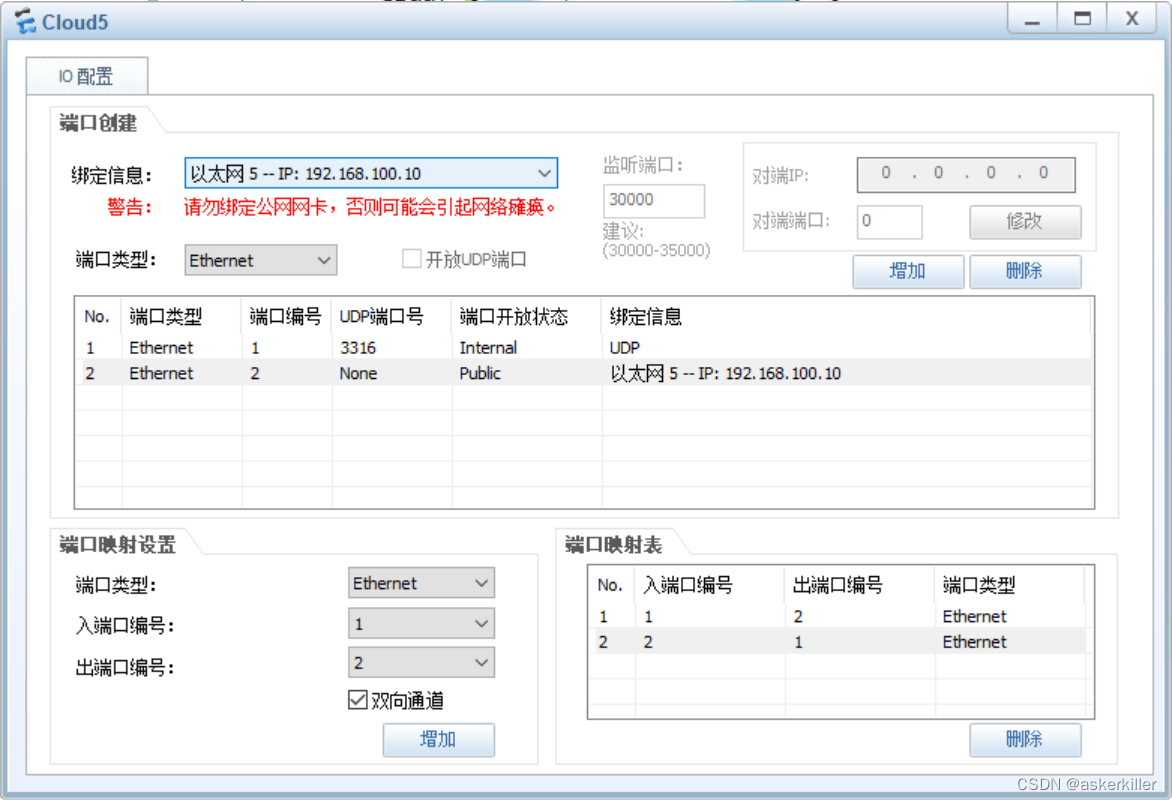

云配置
防火墙配置

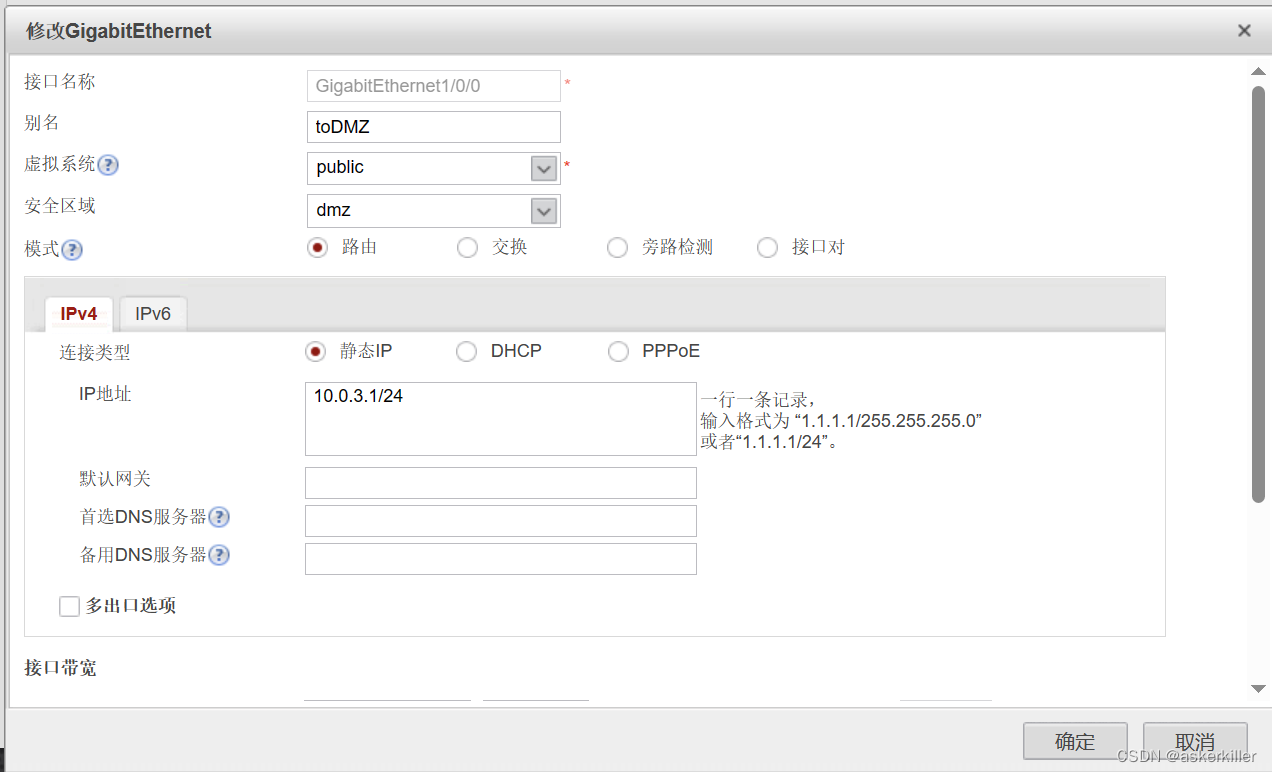

为DMZ区划分接口并配置IP

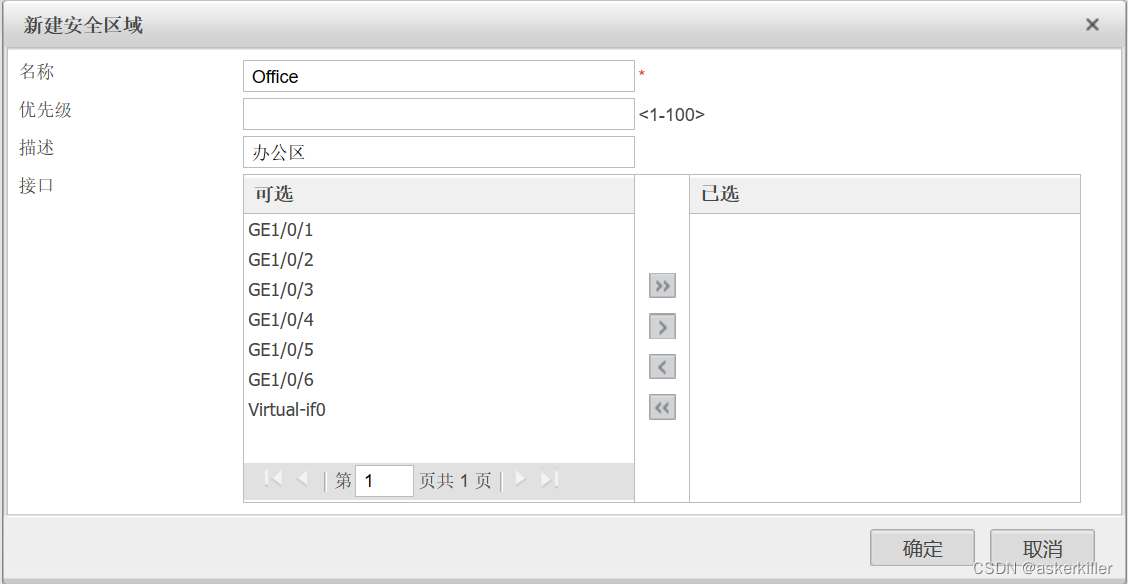

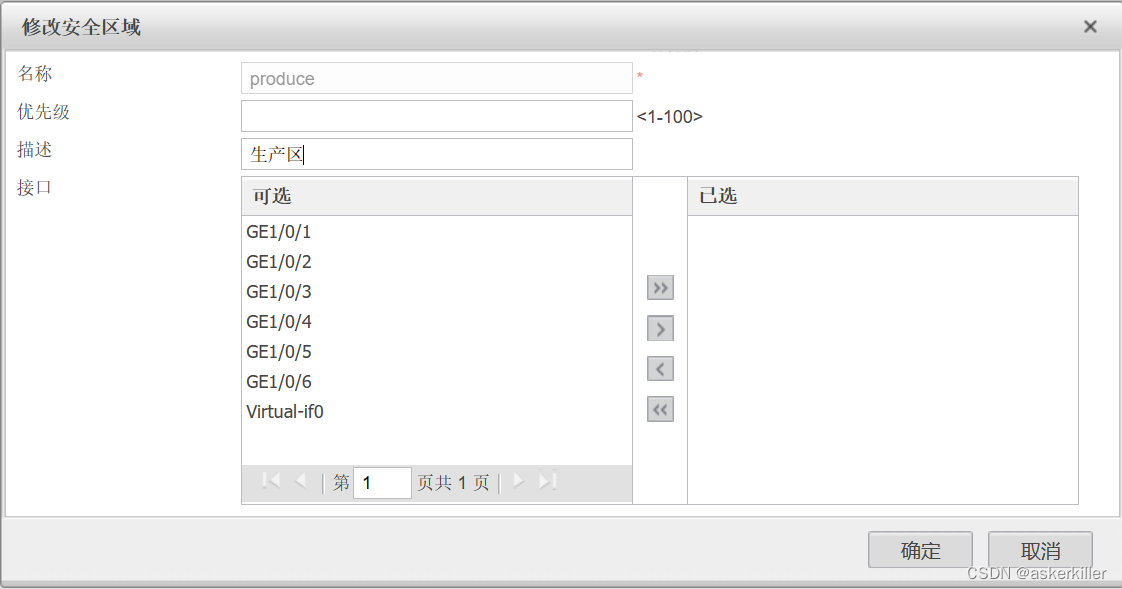

新建安全区域

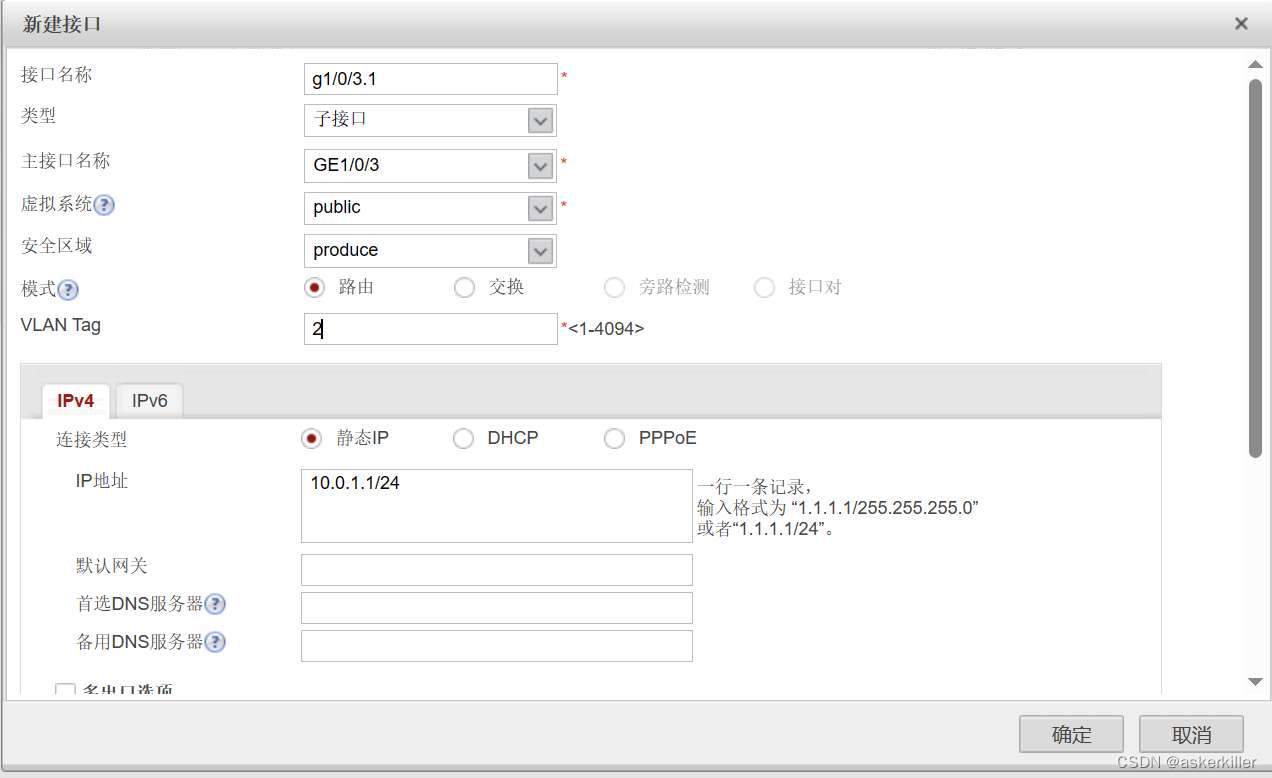

创建虚拟子接口划入VLAN并配置IP
测试

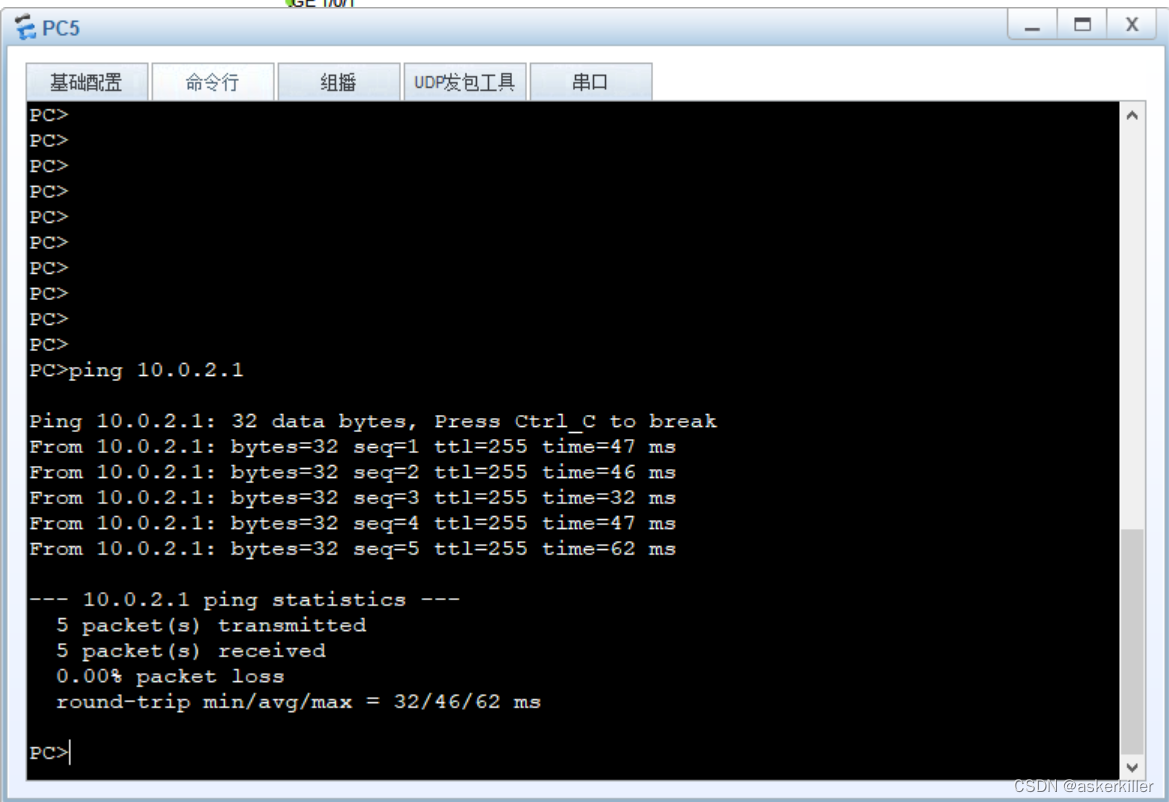

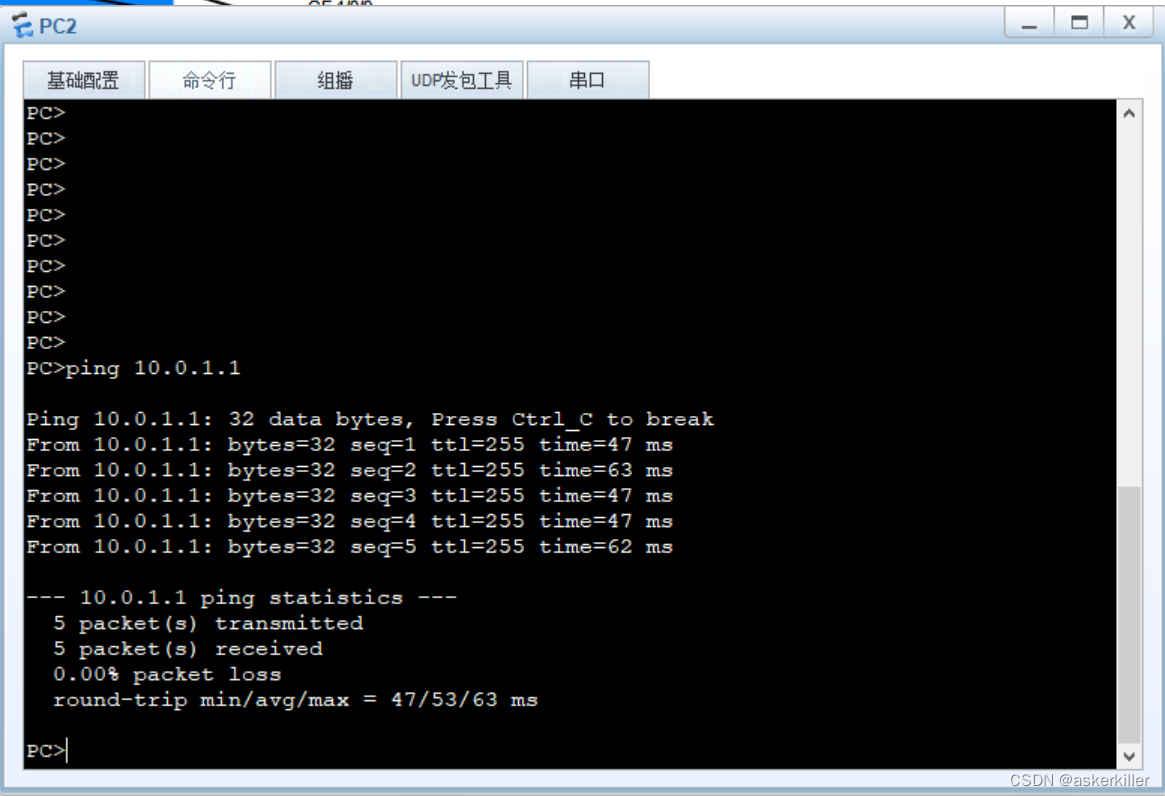

测试设备与其网关连通性
