1、存储机制

1.1 Kafka工作流程



Kafka 中消息是以 topic 进行分类的，生产者生产消息，消费者消费消息，都是面向 topic 的。 topic 是逻辑上的概念，而 partition 是物理上的概念，每个 partition 对应于一个 log 文件，该 log文件中存储的就是 producer 生产的数据。Producer 生产的数据会被不断追加到该log 文件末端，且每条数据都有自己的offset。消费者组中的每个消费者，都会实时记录自己消费到了哪个offset，以便出错恢复时，从上次的位置继续消费。

1.2 Kafka文件存储机制

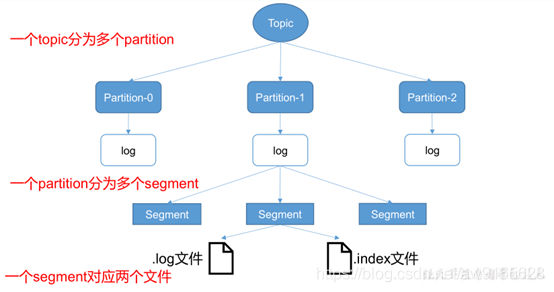

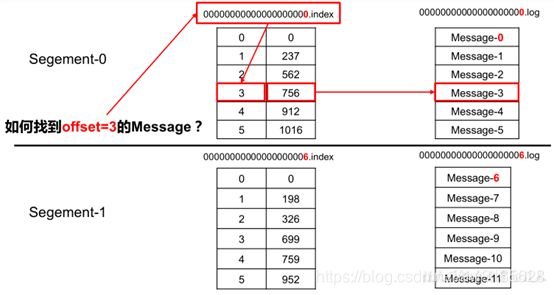

由于生产者生产的消息会不断追加到log文件末尾，为防止log文件过大导致数据定位效率低下，Kafka 采取了分片和索引机制，将每个 partition 分为多个 segment。每个segment对应两个文件——“.index”文件和“.log”文件。这些文件位于一个文件夹下，该文件夹的命名规则为：topic名称+分区序号。例如，test 这个topic有三个分区，则其对应的文件夹为 test- 0,test-1,test-2。index 和 log 文件以当前 segment 的第一条消息的 offset 命名。下图为 index 文件和 log文件的结构示意图。

“.index”文件存储大量的索引信息，“.log”文件存储大量的数据，索引文件中的元数据指向对应数据文件中 message 的物理偏移地址。

在新版Kafka中，还添加了.timeindex文件和leader-epoch-checkpoint文件，timeindex保存的是时间索引，leader-epoch-checkpoint中保存了每一任leader开始写入消息时的offset,会定时更新，follower被选为leader时会根据这个确定哪些消息可用，用于副本间的数据同步。

2、分区策略

2.1 生产者分区策略

分区的原因：

（1）方便在集群中扩展，每个 Partition 可以通过调整以适应它所在的机器，而一个 topic 又可以有多个 Partition 组成，因此整个集群就可以适应任意大小的数据了；

（2）可以提高并发，因为可以以 Partition 为单位读写了。

分区的原则：

（1）我们需要将 producer 发送的数据封装成一个 ProducerRecord 对象。

（2）查看ProducerRecord的构造方法可以看到发送的数据分为三种情况:

         指明 partition 的情况下，直接将指明的值直接作为 partiton 值；

         没有指明 partition 值但有key 的情况下，将 key 的 hash 值与 topic 的 partition 数进行取余得到 partition 值；

         既没有 partition 值又没有 key 值的情况下，第一次调用时随机生成一个整数（后面每次调用在这个整数上自增），将这个值与topic可用的 partition 总数取余得到 partition 值，也就是常说的 round-robin 算法。

2.2 消费者分区策略

consumer 采用 pull（拉）模式从 broker 中读取数据。 push （推）模式很难适应消费速率不同的消费者，因为消息发送速率是由 broker 决定的。 它的目标是尽可能以最快速度传递消息，但是这样很容易造成 consumer 来不及处理消息， 典型的表现就是拒绝服务以及网络拥塞。而 pull 模式则可以根据 consumer 的消费能力以适 当的速率消费消息。pull 模式不足之处是，如果 kafka 没有数据，消费者可能会陷入循环中，一直返回空数据。针对这一点，Kafka 的消费者在消费数据时会传入一个时长参数 timeout，如果当前没有 数据可供消费，consumer 会等待一段时间之后再返回，这段时长即为 timeout。

一个 consumer group 中有多个 consumer，一个 topic 有多个 partition，一个partition只能被同一个 consumer group的一个consumer消费，所以必然会涉及到 partition 的分配问题，即确定那个 partition 由哪个 consumer 来消费。 Kafka提供了消费者客户端参数partition.assignment.strategy用来设置消费者与订阅主题之间的分区分配策略。默认情况下，此参数的值为：org.apache.kafka.clients.consumer.RangeAssignor，即采用RangeAssignor分配策略。除此之外，Kafka中还提供了另外两种分配策略： RoundRobinAssignor和StickyAssignor。消费者客户端参数partition.asssignment.strategy可以配置多个分配策略，彼此之间以逗号分隔。

2.2.1 RangeAssignor分配策略

RangeAssignor策略的原理是按照消费者总数和分区总数进行整除运算来获得一个跨度，然后将分区按照跨度进行平均分配，以保证分区尽可能均匀地分配给所有的消费者。对于每一个topic，RangeAssignor策略会将消费组内所有订阅这个topic的消费者按照名称的字典序排序，然后为每个消费者划分固定的分区范围，如果不够平均分配，那么字典序靠前的消费者会被多分配一个分区。

假设n=分区数/消费者数量，m=分区数%消费者数量，那么前m个消费者每个分配n+1个分区，后面的（消费者数量-m）个消费者每个分配n个分区。

为了更加通俗的讲解RangeAssignor策略，我们不妨再举一些示例。假设消费组内有2个消费者C0和C1，都订阅了主题t0和t1，并且每个主题都有4个分区，那么所订阅的所有分区可以标识为：t0p0、t0p1、t0p2、t0p3、t1p0、t1p1、t1p2、t1p3。最终的分配结果为：

消费者C0:t0p0、t0p1、t1p0、t1p1

消费者C1:t0p2、t0p3、t1p2、t1p3

这样分配的很均匀，那么此种分配策略能够一直保持这种良好的特性呢？我们再来看下另外一种情况。假设上面例子中2个主题都只有3个分区，那么所订阅的所有分区可以标识为：t0p0、t0p1、t0p2、t1p0、t1p1、t1p2。最终的分配结果为：

消费者C0:t0p0、t0p1、t1p0、t1p1

消费者C1:t0p2、t1p2

可以看到现在的分配已经不均匀了，如果再增加3个分区的主题数量，那么消费者的分区分配差距还将扩大，导致可能会出现部分消费者过载的情况。

2.2.2 RoundRobinAssignor分配策略

RoundRobinAssignor策略的原理是将消费组内所有消费者以及消费者所订阅的所有topic的partition按照字典序排序，然后通过轮询方式逐个将分区以此分配给每个消费者。RoundRobinAssignor策略对应的partition.assignment.strategy参数值为：org.apache.kafka.clients.consumer.RoundRobinAssignor。

如果同一个消费组内所有的消费者的订阅信息都是相同的，那么RoundRobinAssignor策略的分区分配会是均匀的。举例，假设消费组中有2个消费者C0和C1，都订阅了主题t0和t1，并且每个主题都有3个分区，那么所订阅的所有分区可以标识为：t0p0、t0p1、t0p2、t1p0、t1p1、t1p2。最终的分配结果为：

消费者C0:t0p0、t0p2、t1p1

消费者C1:t0p1、t1p0、t1p2

如果同一个消费组内的消费者所订阅的信息是不相同的，那么在执行分区分配的时候就不是完全的轮询分配，有可能会导致分区分配的不均匀。如果某个消费者没有订阅消费组内的某个topic，那么在分配分区的时候此消费者将分配不到这个topic的任何分区。

举例，假设消费组内有3个消费者C0、C1和C2，它们共订阅了3个主题：t0、t1、t2，这3个主题分别有1、2、3个分区，即整个消费组订阅了t0p0、t1p0、t1p1、t2p0、t2p1、t2p2这6个分区。具体而言，消费者C0订阅的是主题t0，消费者C1订阅的是主题t0和t1，消费者C2订阅的是主题t0、t1和t2，那么最终的分配结果为：

消费者C0:t0p0

消费者C1:t1p0

消费者C2:t1p1、t2p0、t2p1、t2p2

可以看到RoundRobinAssignor策略也不是十分完美，这样分配其实并不是最优解，因为完全可以将分区t1p1分配给消费者C1。

2.2.3 StickyAssignor分配策略

从字面意义上看，Sticky是“粘性的”，可以理解为分配结果是带“粘性的”——每一次分配变更相对上一次分配做最少的变动（上一次的结果是有粘性的），其目标有两点：

分区的分配要尽可能的均匀； 分区的分配尽可能的与上次分配的保持相同。

当这两个目标发生冲突时，优先保证第一个目标。第一个目标是每个分配算法都尽量尝试去完成的，而第二个目标才真正体现出StickyAssignor特性的。

StickyAssignor策略的具体实现要比RangeAssignor和RoundRobinAssignor这两种分配策略要复杂很多。我们举例来看一下StickyAssignor策略的实际效果。 假设消费组内有3个消费者：C0、C1和C2，它们都订阅了4个主题：t0、t1、t2、t3，并且每个主题有2个分区，也就是说整个消费组订阅了t0p0、t0p1、t1p0、t1p1、t2p0、t2p1、t3p0、t3p1这8个分区。最终的分配结果如下：

消费者C0：t0p0、t1p1、t3p0

消费者C1：t0p1、t2p0、t3p1

消费者C2：t1p0、t2p1

这样初看上去似乎与采用RoundRobinAssignor策略所分配的结果相同，但事实是否真的如此呢？再假设此时消费者C1脱离了消费组，那么消费组就会执行再平衡操作，进而消费分区会重新分配。如果采用RoundRobinAssignor策略，那么此时的分配结果如下：

消费者C0：t0p0、t1p0、t2p0、t3p0 消费者C2：t0p1、t1p1、t2p1、t3p1

如分配结果所示，RoundRobinAssignor策略会按照消费者C0和C2进行重新轮询分配。而如果此时使用的是StickyAssignor策略，那么分配结果为：

消费者C0：t0p0、t1p1、t3p0、t2p0

消费者C2：t1p0、t2p1、t0p1、t3p1

可以看到分配结果中保留了上一次分配中对于消费者C0和C2的所有分配结果，并将原来消费者C1的“负担”分配给了剩余的两个消费者C0和C2，最终C0和C2的分配还保持了均衡。

如果发生分区重分配，那么对于同一个分区而言有可能之前的消费者和新指派的消费者不是同一个，对于之前消费者进行到一半的处理还要在新指派的消费者中再次复现一遍，这显然很浪费系统资源。StickyAssignor策略如同其名称中的“sticky”一样，让分配策略具备一定的“粘性”，尽可能地让前后两次分配相同，进而减少系统资源的损耗以及其它异常情况的发生。

到目前为止所分析的都是消费者的订阅信息都是相同的情况，我们来看一下订阅信息不同的情况下的处理。

举例，同样消费组内有3个消费者：C0、C1和C2，集群中有3个主题：t0、t1和t2，这3个主题分别有1、2、3个分区，也就是说集群中有t0p0、t1p0、t1p1、t2p0、t2p1、t2p2这6个分区。消费者C0订阅了主题t0，消费者C1订阅了主题t0和t1，消费者C2订阅了主题t0、t1和t2。

如果此时采用RoundRobinAssignor策略，那么最终的分配结果如下所示（和讲述RoundRobinAssignor策略时的一样，这样不妨赘述一下）：

【分配结果集1】

消费者C0：t0p0

消费者C1：t1p0

消费者C2：t1p1、t2p0、t2p1、t2p2

如果此时采用的是StickyAssignor策略，那么最终的分配结果为：

【分配结果集2】

消费者C0：t0p0

消费者C1：t1p0、t1p1

消费者C2：t2p0、t2p1、t2p2

可以看到这是一个最优解（消费者C0没有订阅主题t1和t2，所以不能分配主题t1和t2中的任何分区给它，对于消费者A1也可同理推断）。 假如此时消费者C0脱离了消费组，那么RoundRobinAssignor策略的分配结果为：

消费者C1：t0p0、t1p1

消费者C2：t1p0、t2p0、t2p1、t2p2

可以看到RoundRobinAssignor策略保留了消费者C1和C2中原有的3个分区的分配：t2p0、t2p1和t2p2（针对结果集1）。而如果采用的是StickyAssignor策略，那么分配结果为：

消费者C1：t1p0、t1p1、t0p0

消费者C2：t2p0、t2p1、t2p2

可以看到StickyAssignor策略保留了消费者C1和C2中原有的5个分区的分配：t1p0、t1p1、t2p0、t2p1、t2p2。

从结果上看StickyAssignor策略比另外两者分配策略而言显得更加的优异，这个策略的代码实现也是异常复杂。

3、Kafka的可靠性保证

3.1 生产者数据可靠性保证

为保证producer发送的数据，能可靠的发送到指定的 topic，topic的每个partition收到producer发送的数据后，都需要向 producer发送ack（acknowledgement 确认收到），如果producer收到ack，就会进行下一轮的发送，否则重新发送数据。

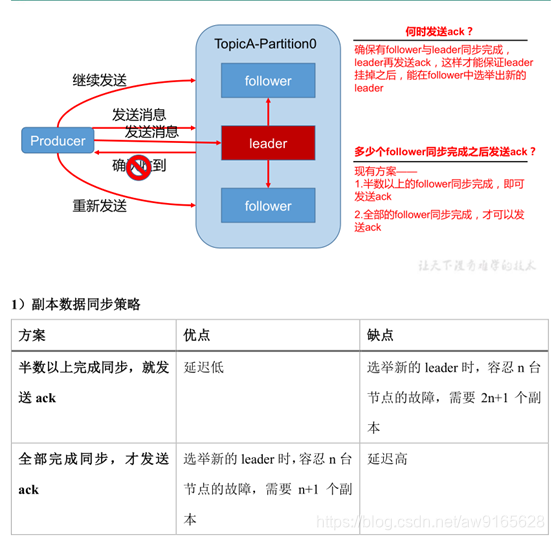

1） 副本数据同步策略

Kafka 选择了第二种方案，原因如下：

1.同样为了容忍 n 台节点的故障，第一种方案需要 2n+1 个副本，而第二种方案只需要 n+1个副本，而 Kafka 的每个分区都有大量的数据，第一种方案会造成大量数据的冗余。

2.虽然第二种方案的网络延迟会比较高，但网络延迟对 Kafka 的影响较小。

2） ISR

采用第二种方案之后，设想以下情景：leader 收到数据，所有 follower 都开始同步数据，但有一个 follower，因为某种故障，迟迟不能与 leader 进行同步，那 leader 就要一直等下去，直到它完成同步，才能发送 ack。这个问题怎么解决呢？ Leader 维护了一个动态的 in-sync replica set (ISR)，意为和 leader 保持同步的 follower 集合。当 ISR 中的 follower 完成数据的同步之后，leader 就会给 follower 发送 ack。如果 follower长 时 间 未 向 leader 同 步 数 据 ， 则 该 follower 将 被 踢 出 ISR ， 该 时 间 阈 值 由replica.lag.time.max.ms参数设定。Leader 发生故障之后，就会从 ISR 中选举新的 leader。

3 ）ack 应答机制

对于某些不太重要的数据，对数据的可靠性要求不是很高，能够容忍数据的少量丢失，所以没必要等 ISR 中的 follower 全部接收成功。所以 Kafka 为用户提供了三种可靠性级别，用户根据对可靠性和延迟的要求进行权衡，选择以下的配置。

acks 参数配置： acks： 0：producer 不等待 broker 的 ack，这一操作提供了一个最低的延迟，broker 一接收到还没有写入磁盘就已经返回，当 broker 故障时有可能 丢失数据；

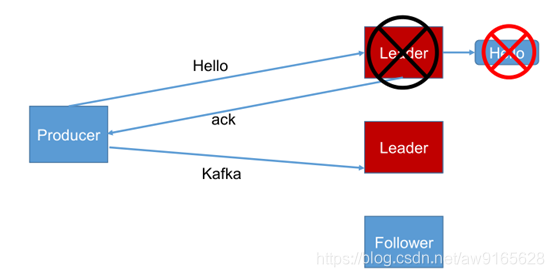

1：producer 等待 broker 的 ack，partition 的 leader 落盘成功后返回 ack，如果在 follower同步成功之前 leader 故障，那么将会丢失数据；

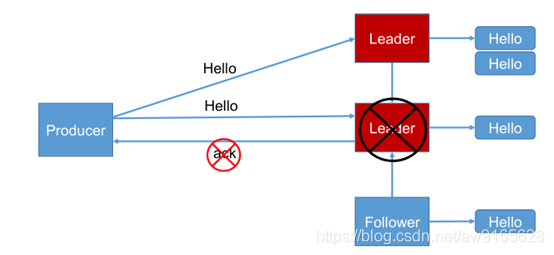

-1（all）：producer 等待 broker 的 ack，partition 的 leader 和 follower 全部落盘成功后才返回ack。但是如果在 follower 同步完成后，broker 发送 ack 之前，leader 发生故障，那么会造成数据重复。

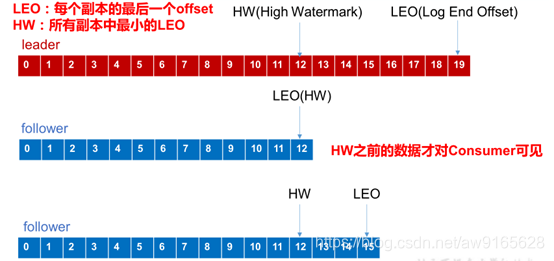

4 ） 故障处理细节



LEO ：指的是每个副本最大的 offset ；

HW ：指的是消费者能见到的最大的offset ，ISR 队列中最小的 LEO 。

（1）follower 故障 follower 发生故障后会被临时踢出 ISR，待该 follower 恢复后，follower 会读取本地磁盘记录的上次的HW，并将 log 文件高于HW的部分截取掉，从HW开始向 leader 进行同步。等该 follower 的 LEO 大于等于该 Partition 的的HW，即 follower 追上leader之后，就可以重新加入ISR了。

（2）leader 故障 leader 发生故障之后，会从 ISR 中选出一个新的 leader，之后，为保证多个副本之间的数据一致性，其余的 follower 会先将各自的 log 文件高于 HW 的部分截掉，然后从新的 leader同步数据。 注意： 这只能保证副本之间的数据一致性，并不能保证数据不丢失或者不重复。

但是依赖HW表示副本进度还是可能会造成数据丢失和数据不一致的问题，所以在Kafka0.11.0.0版本开始，引入了leader-epoch来保证副本之间的同步，里面包含了（epoch,offset）一对值，epoch表示leader的版本号，从0开始，当leader变更过1次时epoch就会+1，而offset则对应于该epoch版本的leader写入第一条消息的位移。因此假设有两对值：

(0, 0)

(1, 120)

则表示第一个leader从位移0开始写入消息；共写了120条[0, 119]；而第二个leader版本号是1，从位移120处开始写入消息。

leader broker中会保存这样的一个缓存，并定期地写入到一个checkpoint文件中。

当leader写底层log时它会尝试更新整个缓存——如果这个leader首次写消息，则会在缓存中增加一个条目；否则就不做更新。而每次副本重新成为leader时会查询这部分缓存，获取出对应leader版本的位移，这就不会发生数据不一致和丢失的情况。

5）Exactly Once 语义

将服务器的 ACK 级别设置为-1，可以保证 Producer 到 Server 之间不会丢失数据，即 At Least Once 语义。相对的，将服务器 ACK 级别设置为 0，可以保证生产者每条消息只会被发送一次，即 At Most Once 语义。

At Least Once 可以保证数据不丢失，但是不能保证数据不重复；相对的，At Least Once可以保证数据不重复，但是不能保证数据不丢失。但是，对于一些非常重要的信息，比如说交易数据，下游数据消费者要求数据既不重复也不丢失，即 Exactly Once 语义。在 0.11 版本以前的Kafka，对此是无能为力的，只能保证数据不丢失，再在下游消费者对数据做全局去重。对于多个下游应用的情况，每个都需要单独做全局去重，这就对性能造成了很大影响。

0.11 版本的 Kafka，引入了一项重大特性：幂等性。所谓的幂等性就是指 Producer 不论向 Server 发送多少次重复数据，Server 端都只会持久化一条。幂等性结合 At Least Once 语义，就构成了 Kafka 的Exactly Once语义。

即： At Least Once + 幂等性 = Exactly Once

要启用幂等性，只需要将Producer的参数中 enable.idompotence设置为 true 即可。Kafka的幂等性实现其实就是将原来下游需要做的去重放在了数据上游。开启幂等性的Producer在初始化的时候会被分配一个 PID，发往同一 Partition的消息会附带 Sequence Number。而Broker端会对<PID, Partition, SeqNumber>做缓存，当具有相同主键的消息提交时，Broker 只会持久化一条。但是 PID 重启就会变化，同时不同的Partition也具有不同主键，所以幂等性无法保证跨分区跨会话的Exactly Once。

为了实现跨分区跨会话的事务，需要引入一个全局唯一的Transaction ID，并将Producer获得的PID和Transaction ID绑定。这样当Producer重启后就可以通过正在进行TransactionID获得原来的PID。为了管理Transaction，Kafka 引入了一个新的组件Transaction Coordinator。Producer就是通过和 Transaction Coordinator 交互获得 Transaction ID对应的任务状态。TransactionCoordinator 还负责将事务所有写入 Kafka 的一个内部 Topic，这样即使整个服务重启，由于事务状态得到保存，进行中的事务状态可以得到恢复，从而继续进行。

3.2 消费者数据可靠性保证

Consumer 消费数据时的可靠性是很容易保证的，因为数据在 Kafka 中是持久化的，故不用担心数据丢失问题。 由于 consumer 在消费过程中可能会出现断电宕机等故障，consumer 恢复后，需要从故障前的位置的继续消费，所以 consumer 需要实时记录自己消费到了哪个 offset，以便故障恢复后继续消费。 所以 offset 的维护是 Consumer 消费数据是必须考虑的问题。

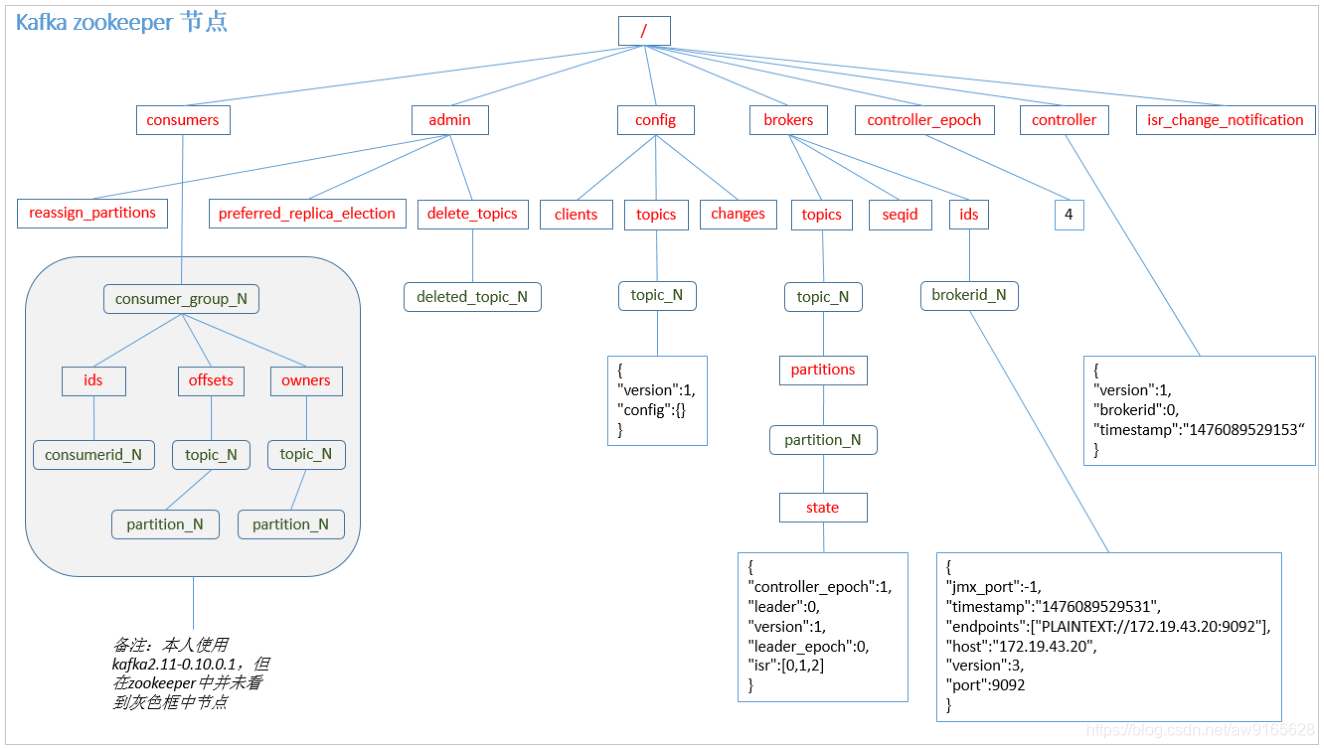

Kafka 0.9 版本之前，consumer默认将offset保存在 Zookeeper中，从 0.9 版本开始，consumer默认将 offset保存在 Kafka 一个内置的 topic 中，该topic为__consumer_offsets。

为了使我们能够专注于自己的业务逻辑，Kafka 提供了自动提交 offset 的功能。 enable.auto.commit ：是否开启自动提交 offset 功能 auto.commit.interval.ms ：自动提交 offset 的时间间隔

虽然自动提交 offset 十分简介便利，但由于其是基于时间提交的，开发人员难以把握offset 提交的时机。因此 Kafka 还提供了手动提交 offset 的 API。 手动提交 offset 的方法有两种：分别是 commitSync（同步提交）和 commitAsync（异步提交）。两者的相同点是，都会将次 本次 poll 的一批数据最高的偏移量提交；不同点是，commitSync 阻塞当前线程，一直到提交成功，并且会自动失败重试（由不可控因素导致，也会出现提交失败）；而 commitAsync 则没有失败重试机制，故有可能提交失败。

无论是自动提交还是手动提交 offset，都有可能会造成数据的漏消费或者重复消费。先提交offset 后消费，有可能造成数据的漏消费；而先消费后提交offset，有可能会造成数据的重复消费。

除此之外，Kafka 还可以选择自定义存储 offset。offset 的维护是相当繁琐的，因为需要考虑到消费者的Rebalace。当有新的消费者加入消费者组、已有的消费者推出消费者组或者所订阅的主题的分区发 生变化，就会触发到分区的重新分配，重新分配的过程叫做 Rebalance。消费者发生 Rebalance 之后，每个消费者消费的分区就会发生变化。因此消费者要首先获取到自己被重新分配到的分区，并且定位到每个分区最近提交的 offset 位置继续消费。要实现自定义存储 offset，需要借助 ConsumerRebalanceListener。

事务机制主要是从 Producer 方面考虑，对于 Consumer 而言，事务的保证就会相对较弱，尤其时无法保证 Commit 的信息被精确消费。这是由于 Consumer 可以通过 offset 访问任意信息，而且不同的Segment File生命周期不同，同一事务的消息可能会出现重启后被删除的情况。如果要实现Cosumer端的Exactly Once，可以考虑从业务层面结合offset进行设计，例如如果处理消费的结果需要存入数据库中，则可以将offset点也存储数据库中，把保存处理结果的和保存offset点放在同一个事务中处理，即可做到不丢失数据也不重复消费数据的问题。
