一、简介

KDCT-10kV/KDCT-35kV电缆试验用油杯终端是我公司在总结了大量的现场局放试验经验的基础上，自行开发、设计的一种10~35kV以下交联电缆和工频耐压试验的简易试验终端，该油杯操作简便，使用可靠。目前电缆厂均拥有多条XLPE生产线，但只有一套局部放电检测设备。若采用我公司的专用终端，和剥削工具。将使局放实验简单宜行，可将试验准备工序时间减少一半，事半功倍。

终端虽小，效益巨大！它是由有机玻璃管、电缆端头固定法兰、高压屏蔽罩组成，整体为悬挂式。与早期落地式油杯相比，可为用户节约大量的试验成本

本身局放量小等优点，性能优越，使用方便、安全可靠。

二、主要技术参数

2.1 局放水平：

KDCT-35kV电缆试验用油杯终端可对10kV及以下交联电缆进行出厂局部放电和耐压试验，

局放25kV时，小于2pC，

耐压:35kV;

形式: 悬挂式，

附件:高压电源连接线;

尺寸:直径 90mm，长 350mm。

KDCT-100kV电缆试验用油杯终端可对35kV及以下交联电缆进行出厂局部放电和耐压试验，

局放80kV时，小于2pC，

耐压:100kV;

形式:悬挂式，

附件: 高压电源连接线;

冷却:空气自冷;

尺寸:直径160mm，长1050mm。

2.2 工频耐压：35kV-65kv

2.3 形式：悬挂式

2.4 外型尺寸：Φ120×500参考数值，可根据用户需求定制。

三、操作步骤

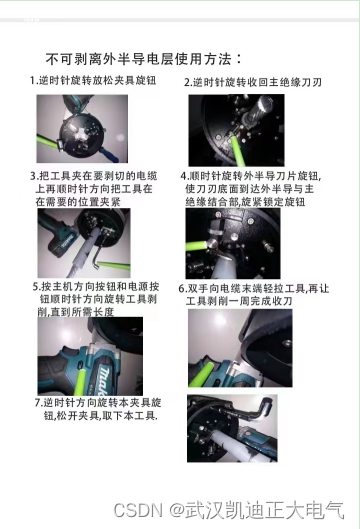

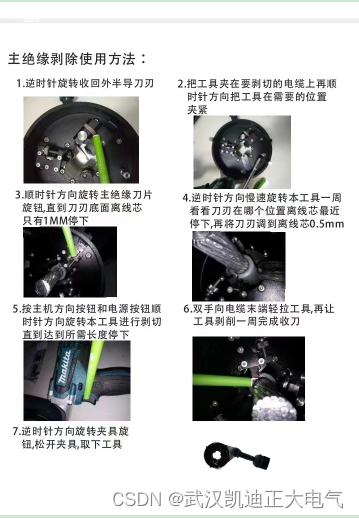

3.1 交联电缆从外至内，分别为外护套，钢带铠装，铜带屏蔽，外半导体屏蔽，绝缘层，内半导体屏蔽和导体绞线。在进行局放和耐压试验前，需首先剥去外护套、铠装钢带和铜带屏蔽层，再用专用工具剥去外半导体屏蔽层。

3.2 对于10kV的交联电缆，外半导体屏蔽层的剥削长度一般为150-200mm，对于33kV的交联电缆，剥削长度一般为450-500mm。铜带屏蔽层的剥离长度应比剥削的外半导体屏蔽层长100mm（不宜太长），留在油杯终端外的钢带应剪平，不能散落在油杯周围，最好以钢带加以固定，以免引起尖端放电。外半导体屏蔽层剥削的切面根部要尽量光滑，不得有半导体尖端，绝缘表面不得有残留的半导体痕迹，以免放电。

3.3 油杯中的试验绝缘油，应经滤清、干燥处理，击穿场强应在40kV以上，否则会影响测试结果的准确性，也可采用氟里昂（F113）、硅油作为绝缘介质。

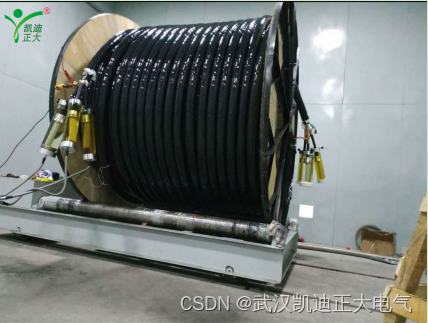

3.4 试验电缆的两端均应置入油杯终端中，底部有许多铜针、将高压引到电缆上的油杯叫近端油杯，相应的油杯叫远端油杯。安装近端油杯时，需将具有弹性的铜针用力向上推，以保证铜针和电缆导体线芯接触良好；安装远端油杯时，只需将试品电缆插入油杯内部即可。注意，变压器油（或其它绝缘介质）应将外半导体屏蔽层的切面根部完全盖没，以免根部放电。

3.5 对于35kV的交联电缆，系统还配有一套应力锥装置，以改善根部电场。安装时，在剥削完外半导体屏蔽层后，固定电缆架应超出外屏蔽层的切面根部约35mm，然后将应力锥的接地引线引到油杯外，与电缆接地连接起来。

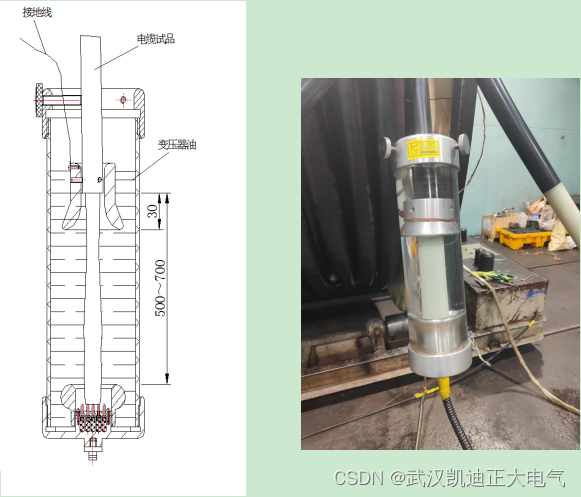

3.6 将油杯表面清洁干净，将带有快速接头的高压引线接到近端油杯上，即可进行电缆试验（见图1）

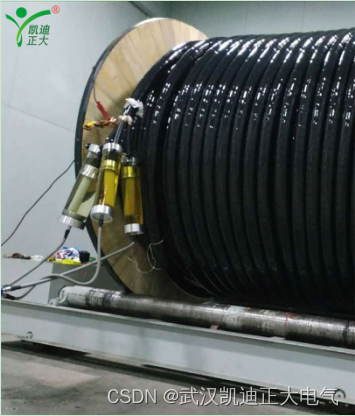

对于三芯油杯使用方法和上面类似，在做10kv成品电缆三芯同时做实验时，电缆剥削长度和上图相同，只是需要在近端三芯导体钉入小号钢钉，再用1.5~2.5平方铜线将三芯导体相连接，再将三芯电缆放入油杯内和底部挂钩挂住即可。远端则直接浸在油杯内。

35kv成品电缆做三芯同时实验时，剥削长度如上35kv实验标准，在剥削时电缆导体尽量多露出绝缘体5mm。如果考虑接触充分，应在三相导体内钉入小号钢钉，并用裸铜线相连，这样就可保证其端头和油杯充分接触，并保证环剥处平整，将Ф76的应力锥套在三相电缆环剥处，并做好充分接地。就可以放心使用。
