自定义控件:侧拉删除

版权声明:本文为博主原创文章,未经博主允许不得转载。 https://blog.csdn.net/axi295309066/article/details/55657461

SwipeLayout 侧拉删除

  • 掌握ViewDragHelper 的用法
  • 掌握平滑动画的原理及状态更新事件回调

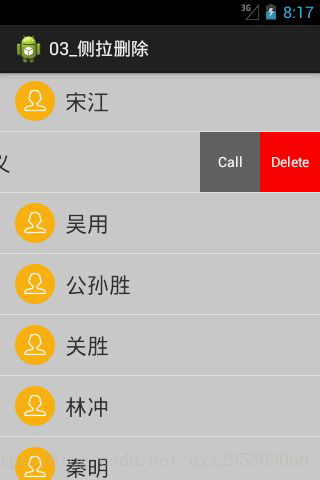

应用场景:QQ 聊天记录,邮件管理,需要对条目进行功能扩展的场景,效果图:

ViewDragHelper 初始化

创建自定义控件SwipeLayout 继承FrameLayout

public class SwipeLayout extends FrameLayout {
    private ViewDragHelper mHelper;
    public SwipeLayout(Context context) {
        this(context,null);
    }
    public SwipeLayout(Context context, AttributeSet attrs) {
        this(context, attrs,0);
    }
    public SwipeLayout(Context context, AttributeSet attrs, int defStyle) {
        super(context, attrs, defStyle);
        //1.创建ViewDragHelper
        mHelper = ViewDragHelper.create(this, mCallback);
    }
    //2.转交触摸事件,拦截判断,处理触摸事件
    @Override
    public boolean onInterceptTouchEvent(MotionEvent ev) {
        return mHelper.shouldInterceptTouchEvent(ev);
    };
    @Override
    public boolean onTouchEvent(MotionEvent event) {
        try {
            //多点触摸有一些小bug,最好catch 一下
            mHelper.processTouchEvent(event);
        } catch (Exception e) {
        }
        //消费事件,返回true
        return true;
    };
    //3.处理回调事件
    ViewDragHelper.Callback mCallback = new ViewDragHelper.Callback() {

        @Override
        public boolean tryCaptureView(View child, int pointerId) {
            return false;
        }
    };
}

第3-8 行通过构造方法互调,将三个构造方法串连起来,这样初始化代码只需要写在第三个构造方法中即可
第11-37 行ViewDragHelper 使用三步曲

界面初始化

将SwipeLayout 布局到activity_main.xml 中

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                tools:context=".MainActivity" >
    <com.example.swipe.SwipeLayout
        android:layout_width="match_parent"
        android:layout_height="60dp" >
        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_gravity="right"
            android:layout_height="match_parent" >
            <TextView
                android:layout_width="60dp"
                android:layout_height="match_parent"
                android:background="#666666"
                android:gravity="center"
                android:text="Call"
                android:textColor="#FFFFFF" />
            <TextView
                android:layout_width="60dp"
                android:layout_height="match_parent"
                android:background="#FF0000"
                android:gravity="center"
                android:text="Delete"
                android:textColor="#FFFFFF" />
        </LinearLayout>
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="#33000000"
            android:gravity="center_vertical" >
            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:src="@drawable/head_1" />
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="宋江" />
        </LinearLayout>
    </com.example.swipe.SwipeLayout>
</RelativeLayout>

重写SwipeLayout 中mCallback 方法,实现简单的拖拽

//3.处理回调事件
ViewDragHelper.Callback mCallback = new ViewDragHelper.Callback() {
    //返回值决定了child 是否可以被拖拽
    @Override
    public boolean tryCaptureView(View child, int pointerId) {
        //child 被用户拖拽的孩子
        return true;
    }
    //返回值决定将要移动到的位置,此时还没有发生真正的移动
    @Override
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        //left 建议移动到的位置
        return left;
    }
};

拖拽事件的传递

限定拖拽范围

第一个子view 命名为后布局,第二个子view 命名为前布局

private View mBackView;
private View mFrontView;
//此方法中查找控件
@Override
protected void onFinishInflate() {
    super.onFinishInflate();
    mBackView = getChildAt(0);
    mFrontView = getChildAt(1);
};

获取控件宽高及拖拽范围

private int mRange;
private int mWidth;
private int mHeight;
@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    super.onSizeChanged(w, h, oldw, oldh);
    //mBackView 的宽度就是mFrontView 的拖拽范围
    mRange = mBackView.getMeasuredWidth();
    //控件的宽
    mWidth = getMeasuredWidth();
    //控件的高
    mHeight = getMeasuredHeight();
}

重写mCallback 回调方法

ViewDragHelper.Callback mCallback = new ViewDragHelper.Callback() {
    //返回值决定了child 是否可以被拖拽
    @Override
    public boolean tryCaptureView(View child, int pointerId) {
        return true;
    }
    //返回拖拽的范围,返回一个大于0 的值,计算动画执行的时长,水平方向是否可以被滑开
    @Override
    public int getViewHorizontalDragRange(View child) {
        return mRange;
    }
    //返回值决定将要移动到的位置,此时还没有发生真正的移动
    @Override
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        // left 建议移动到位置
        if (child == mFrontView) {
            //限定前布局的拖拽范围
            if (left < -mRange) {
                //前布局最小的左边位置不能小于-mRange
                left = -mRange;
            } else if (left > 0) {
                //前布局最大的左边位置不能大于0
                left = 0;
            }
        } else if (child == mBackView) {
            //限定后布局的拖拽范围
            if (left < mWidth - mRange) {
                //后布局最小左边位置不能小于mWidth - mRange
                left = mWidth - mRange;
            } else if (left > mWidth) {
                //后布局最大的左边位置不能大于mWidth
                left = mWidth;
            }
        }
        return left;
    }
};

第7-11 行需要返回一个大于0 的拖拽范围
第14-37 行通过mRange 分别计算前后布局的拖拽范围

传递拖拽事件

初始化前后布局的位置,重写SwipeLayout 的onLayout()方法

@Override
protected void onLayout(boolean changed, int left, int top, int right,
                        int bottom) {
    super.onLayout(changed, left, top, right, bottom);
    //默认是关闭状态
    layoutContent(false);
};
private void layoutContent(boolean isOpen) {
    //设置前布局位置
    Rect rect = computeFrontRect(isOpen);
    mFrontView.layout(rect.left, rect.top, rect.right, rect.bottom);
    //根据前布局位置计算后布局位置
    Rect backRect = computeBackRectViaFront(rect);
    mBackView.layout(backRect.left, backRect.top, backRect.right, backRect.bottom);
}

private Rect computeBackRectViaFront(Rect rect) {
    int left = rect.right;
    return new Rect(left, 0, left + mRange, mHeight);
}
/**
 * 计算布局所在矩形区域
 * @param isOpen
 * @return
 */
private Rect computeFrontRect(boolean isOpen) {
    int left = 0;
    if(isOpen){
        left = -mRange;
    }
    return new Rect(left, 0, left + mWidth, mHeight);
}

第2-7 行重新摆放子view 的位置
第8-15 行由于后布局是连接在前布局后面一起滑动的,所以可以通过前布局的位置计算后布局的位置
前后布局在拖拽过程中互相传递变化量

ViewDragHelper.Callback mCallback = new ViewDragHelper.Callback() {
    // 返回值决定了child 是否可以被拖拽
    @Override
    public boolean tryCaptureView(View child, int pointerId) {
        return true;
    }
    // 返回拖拽的范围,返回一个大于0 的值,计算动画执行的时长,水平方向是否可以被滑开
    @Override
    public int getViewHorizontalDragRange(View child) {
        return mRange;
    }
    // 返回值决定将要移动到的位置,此时还没有发生真正的移动
    @Override
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        // left 建议移动到位置
        if (child == mFrontView) {
            // 限定前布局的拖拽范围
            if (left < -mRange) {
                // 前布局最小的左边位置不能小于-mRange
                left = -mRange;
            } else if (left > 0) {
                // 前布局最大的左边位置不能大于0
                left = 0;
            }
        } else if (child == mBackView) {
            // 限定后布局的拖拽范围
            if (left < mWidth - mRange) {
                // 后布局最小左边位置不能小于mWidth - mRange
                left = mWidth - mRange;
            } else if (left > mWidth) {
                // 后布局最大的左边位置不能大于mWidth
                left = mWidth;
            }
        }
        return left;
    }
    //位置发生改变时,前后布局的变化量互相传递
    @Override
    public void onViewPositionChanged(View changedView, int left, int top,
                                      int dx, int dy) {
        super.onViewPositionChanged(changedView, left, top, dx, dy);
        //left 最新的水平位置
        //dx 刚刚发生的水平变化量
        //位置变化时,把水平变化量传递给另一个布局
        if(changedView == mFrontView){
            //拖拽的是前布局,把刚刚发生的变化量dx 传递给后布局
            mBackView.offsetLeftAndRight(dx);
        }else if(changedView == mBackView){
            //拖拽的是后布局,把刚刚发生的变化量dx 传递给前布局
            mFrontView.offsetLeftAndRight(dx);
        }
        //兼容低版本,重绘一次界面
        invalidate();
    }
};

第38-54 行拖拽前布局时,将前布局的变化量传递给后布局,拖拽后布局时,把后布局的变化量传递给前布局,这样前后布局就可以连动起来

结束动画

跳转动画

// 3.处理回调事件
ViewDragHelper.Callback mCallback = new ViewDragHelper.Callback() {
    // 返回值决定了child 是否可以被拖拽
    @Override
    public boolean tryCaptureView(View child, int pointerId) {
        return true;
    }
    // 返回拖拽的范围,返回一个大于0 的值,计算动画执行的时长,水平方向是否可以被滑开
    @Override
    public int getViewHorizontalDragRange(View child) {
        return mRange;
    }
    // 返回值决定将要移动到的位置,此时还没有发生真正的移动
    @Override
    public int clampViewPositionHorizontal(View child, int left, int dx) {
        // left 建议移动到位置
        if (child == mFrontView) {
            // 限定前布局的拖拽范围
            if (left < -mRange) {
                // 前布局最小的左边位置不能小于-mRange
                left = -mRange;
            } else if (left > 0) {
                // 前布局最大的左边位置不能大于0
                left = 0;
            }
        } else if (child == mBackView) {
            // 限定后布局的拖拽范围
            if (left < mWidth - mRange) {
                // 后布局最小左边位置不能小于mWidth - mRange
                left = mWidth - mRange;
            } else if (left > mWidth) {
                // 后布局最大的左边位置不能大于mWidth
                left = mWidth;
            }
        }
        return left;
    }
    @Override
    public void onViewPositionChanged(View changedView, int left, int top,
                                      int dx, int dy) {
        super.onViewPositionChanged(changedView, left, top, dx, dy);
        //left 最新的水平位置
        //dx 刚刚发生的水平变化量
        //位置变化时,把水平变化量传递给另一个布局
        if(changedView == mFrontView){
            //拖拽的是前布局,把刚刚发生的变化量dx 传递给后布局
            mBackView.offsetLeftAndRight(dx);
        }else if(changedView == mBackView){
            //拖拽的是后布局,把刚刚发生的变化量dx 传递给前布局
            mFrontView.offsetLeftAndRight(dx);
        }
        //兼容低版本,重绘一次界面
        invalidate();
    }
    //松手时会被调用
    @Override
    public void onViewReleased(View releasedChild, float xvel, float yvel) {
        super.onViewReleased(releasedChild, xvel, yvel);
        //xvel 水平方向上的速度,向左为-,向右为+
        if(xvel == 0 && mFrontView.getLeft() < -mRange * 0.5f){
            //xvel 变0 时,并且前布局的左边位置小于-mRange 的一半
            open();
        }else if (xvel < 0){
            //xvel 为-时,打开
            open();
        }else{
            //其它情况为关闭
            close();
        }
    }
};
public void close() {
    //调用之前布局子view 的方法直接跳转到关闭位置
    layoutContent(false);
}

public void open() {
    //调用之前布局子view 的方法直接跳转到打开位置
    layoutContent(true);
}

第55-70 行重写Callback 的onViewReleased()方法,该方法在松手后被调用,结束动画需要在此处做

平滑动画

public void close() {
    close(true);
}
public void open() {
    open(true);
}
public void close(boolean isSmooth) {
    int finalLeft = 0;
    if(isSmooth){
        if(mHelper.smoothSlideViewTo(mFrontView, finalLeft, 0)){
            ViewCompat.postInvalidateOnAnimation(this);
        };
    }else{
        layoutContent(false);
    }
}
public void open(boolean isSmooth) {
    int finalLeft = -mRange;
    if (isSmooth) {
        //mHelper.smoothSlideViewTo(child, finalLeft, finalTop)开启一个平滑动画将child
        //移动到finalLeft,finalTop 的位置上。此方法返回true 说明当前位置不是最终位置需要重绘
        if(mHelper.smoothSlideViewTo(mFrontView, finalLeft, 0)){
            //调用重绘方法
            //invalidate();可能会丢帧,此处推荐使用ViewCompat.postInvalidateOnAnimation()
            //参数一定要传child 所在的容器,因为只有容器才知道child 应该摆放在什么位置
            ViewCompat.postInvalidateOnAnimation(this);
        };
    } else {
        layoutContent(true);
    }
}
//重绘时computeScroll()方法会被调用
@Override
public void computeScroll() {
    super.computeScroll();
    //mHelper.continueSettling(deferCallbacks)维持动画的继续,返回true 表示还需要重绘
    if(mHelper.continueSettling(true)){
        ViewCompat.postInvalidateOnAnimation(this);
    }
}

第1-31 行重载open(),close()方法,保留跳转动画,添加平滑动画
第32-39 行重写computeScroll()方法维持动画的继续,此处必须重写,否则没有动画效果

监听回调

定义回调接口

在SwipeLayout 中定义公开的接口

//控件有三种状态
public enum Status{
    Open,Close,Swiping
}
//初始状态为关闭
private Status status = Status.Close;
public Status getStatus() {
    return status;
}

public void setStatus(Status status) {
    this.status = status;
}

public interface OnSwipeListener{
    //通知外界已经打开
    public void onOpen();
    //通知外界已经关闭
    public void onClose();
    //通知外界将要打开
    public void onStartOpen();
    //通知外界将要关闭
    public void onStartClose();
}
private OnSwipeListener onSwipeListener;
public OnSwipeListener getOnSwipeListener() {
    return onSwipeListener;
}
public void setOnSwipeListener(OnSwipeListener onSwipeListener) {
    this.onSwipeListener = onSwipeListener;
}

第20-23 行SwipeLayout 做为ListView 的item 时将要打开或关闭时需要通知其它item 做相应的处理,所以增加这两个方法

更新状态及回调监听

修改Callback 的onViewPositionChanged()方法

@Override
public void onViewPositionChanged(View changedView, int left, int top,
                                  int dx, int dy) {
    super.onViewPositionChanged(changedView, left, top, dx, dy);
    //left 最新的水平位置
    //dx 刚刚发生的水平变化量
    //位置变化时,把水平变化量传递给另一个布局
    if(changedView == mFrontView){
        //拖拽的是前布局,把刚刚发生的变化量dx 传递给后布局
        mBackView.offsetLeftAndRight(dx);
    }else if(changedView == mBackView){
        //拖拽的是后布局,把刚刚发生的变化量dx 传递给前布局
        mFrontView.offsetLeftAndRight(dx);
    }
    //更新状态及调用监听
    dispatchDragEvent();
    //兼容低版本,重绘一次界面
    invalidate();
}

第15-16 行调用更新状态及回调监听的方法
dispatchDragEvent()方法

/**
 * 更新状态回调监听
 */
protected void dispatchDragEvent() {
    //需要记录一下上次的状态,对比当前状态和上次状态,在状态改变时调用监听
    Status lastStatus = status;
    //获取更新状态
    status = updateStatus();
    //在状态改变时调用监听
    if(lastStatus != status && onSwipeListener != null){
        if(status == Status.Open){
            onSwipeListener.onOpen();
        }else if(status == Status.Close){
            onSwipeListener.onClose();
        }else if(status == Status.Swiping){
            if(lastStatus == Status.Close){
                //如果上一次状态为关闭,现在是拖拽状态,说明正在打开
                onSwipeListener.onStartOpen();
            }else if(lastStatus == Status.Open){
                //如果上一次状态为打开,现在是拖拽状态,说明正在关闭
                onSwipeListener.onStartClose();
            }
        }
    }
}
private Status updateStatus() {
    //通过前布局左边的位置可以判断当前的状态
    int left = mFrontView.getLeft();
    if(left == 0){
        return Status.Close;
    }else if(left == -mRange){
        return Status.Open;
    }
    return Status.Swiping;
}

修改activity_main.xml,给SwipeLayout 加上id

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                tools:context=".MainActivity" >
    <com.example.swipe.SwipeLayout
        android:id="@+id/sl"
        android:layout_width="match_parent"
        android:layout_height="60dp" >

        <LinearLayout
            android:layout_width="wrap_content"
            android:layout_gravity="right"
            android:layout_height="match_parent" >
            <TextView
                android:layout_width="60dp"
                android:layout_height="match_parent"
                android:background="#666666"
                android:gravity="center"
                android:text="Call"
                android:textColor="#FFFFFF" />
            <TextView
                android:layout_width="60dp"
                android:layout_height="match_parent"
                android:background="#FF0000"
                android:gravity="center"
                android:text="Delete"
                android:textColor="#FFFFFF" />
        </LinearLayout>
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="#33000000"
            android:gravity="center_vertical" >
            <ImageView
                android:layout_width="40dp"
                android:layout_height="40dp"
                android:layout_marginLeft="10dp"
                android:src="@drawable/head_1" />
            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_marginLeft="10dp"
                android:text="宋江" />
        </LinearLayout>
    </com.example.swipe.SwipeLayout>
</RelativeLayout>

MainActivity 中设置监听回调

public class MainActivity extends Activity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        SwipeLayout swipeLayout = (SwipeLayout) findViewById(R.id.sl);
        swipeLayout.setOnSwipeListener(new OnSwipeListener() {

            @Override
            public void onStartOpen() {
                Utils.showToast(getApplicationContext(), "要去打开了");
            }

            @Override
            public void onStartClose() {
                Utils.showToast(getApplicationContext(), "要去关闭了");
            }

            @Override
            public void onOpen() {
                Utils.showToast(getApplicationContext(), "已经打开了");
            }

            @Override
            public void onClose() {
                Utils.showToast(getApplicationContext(), "已经关闭了");
            }
        });
    }
}

Utils 提供单例Toast 方法

public class Utils {
    private static Toast toast;
    public static void showToast(Context context, String msg) {
        if (toast == null) {
            toast = Toast.makeText(context, "", Toast.LENGTH_SHORT);
        }
        toast.setText(msg);
        toast.show();
    }
}

整合到ListView

修改activity_main.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                xmlns:tools="http://schemas.android.com/tools"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                tools:context=".MainActivity" >
    <ListView
        android:id="@+id/lv"
        android:layout_width="match_parent"
        android:layout_height="match_parent" >
    </ListView>
</RelativeLayout>

ListView 需要的数据

public class Cheeses {
    public static final String[] NAMES = new String[]{"宋江", "卢俊义", "吴用",
            "公孙胜", "关胜", "林冲", "秦明", "呼延灼", "花荣", "柴进", "李应", "朱仝", "鲁智 深",
            "武松", "董平", "张清", "杨志", "徐宁", "索超", "戴宗", "刘唐", "李逵", "史进", " 穆弘",
            "雷横", "李俊", "阮小二", "张横", "阮小五", " 张顺", "阮小七", "杨雄", "石秀", " 解珍",
            " 解宝", "燕青", "朱武", "黄信", "孙立", "宣赞", "郝思文", "韩滔", "彭玘", "单廷珪 ",
            "魏定国", "萧让", "裴宣", "欧鹏", "邓飞", " 燕顺", "杨林", "凌振", "蒋敬", "吕方 ",
            "郭盛", "安道全", "皇甫端", "王英", "扈三娘", "鲍旭", "樊瑞", "孔明", "孔亮", " 项充",
            "李衮", "金大坚", "马麟", "童威", "童猛", "孟康", "侯健", "陈达", "杨春", "郑天寿 ",
            "陶宗旺", "宋清", "乐和", "龚旺", "丁得孙", "穆春", "曹正", "宋万", "杜迁", "薛永 ", "施恩",
            "周通", "李忠", "杜兴", "汤隆", "邹渊", "邹润", "朱富", "朱贵", "蔡福", "蔡庆", " 李立",
            "李云", "焦挺", "石勇", "孙新", "顾大嫂", "张青", "孙二娘", " 王定六", "郁保四", " 白胜",
            "时迁", "段景柱"};
}

修改SwipeLayout 的OnSwipeListener 接口,在回调接口方法时把自己传出去

public interface OnSwipeListener{
    //通知外界已经打开
    public void onOpen(SwipeLayout swipeLayout);
    //通知外界已经关闭
    public void onClose(SwipeLayout swipeLayout);
    //通知外界将要打开
    public void onStartOpen(SwipeLayout swipeLayout);
    //通知外界将要关闭
    public void onStartClose(SwipeLayout swipeLayout);
}

ListView 的Adapter

public class MyAdapter extends BaseAdapter {
    private Context     context;
    //记录上一次被打开item
    private SwipeLayout lastOpenedSwipeLayout;
    public MyAdapter(Context context) {
        super();
        this.context = context;
    }
    @Override
    public int getCount() {
        return Cheeses.NAMES.length;
    }
    @Override
    public Object getItem(int position) {
        return Cheeses.NAMES[position];
    }
    @Override
    public long getItemId(int position) {
        return position;
    }
    @Override
    public View getView(int position, View convertView, ViewGroup parent) {
        if(convertView == null){
            convertView = View.inflate(context, R.layout.list_item, null);
        }
        TextView name = (TextView) convertView.findViewById(R.id.name);
        name.setText(Cheeses.NAMES[position]);
        SwipeLayout swipeLayout = (SwipeLayout) convertView;
        swipeLayout.setOnSwipeListener(new OnSwipeListener() {
            @Override
            public void onOpen(SwipeLayout swipeLayout) {
                //当前item 被打开时,记录下此item
                lastOpenedSwipeLayout = swipeLayout;
            }
            @Override
            public void onClose(SwipeLayout swipeLayout) {
            }
            @Override
            public void onStartOpen(SwipeLayout swipeLayout) {
                //当前item 将要打开时关闭上一次打开的item
                if(lastOpenedSwipeLayout != null){
                    lastOpenedSwipeLayout.close();
                }
            }
            @Override
            public void onStartClose(SwipeLayout swipeLayout) {
            }
        });
        return convertView;
    }
}
展开阅读全文

没有更多推荐了,返回首页
