快速傅里叶:
更加形象的理解傅里叶变换:http://zhuanlan.zhihu.com/wille/19763358
大概了解之后:https://www.zhihu.com/question/19714540?rf=20254033

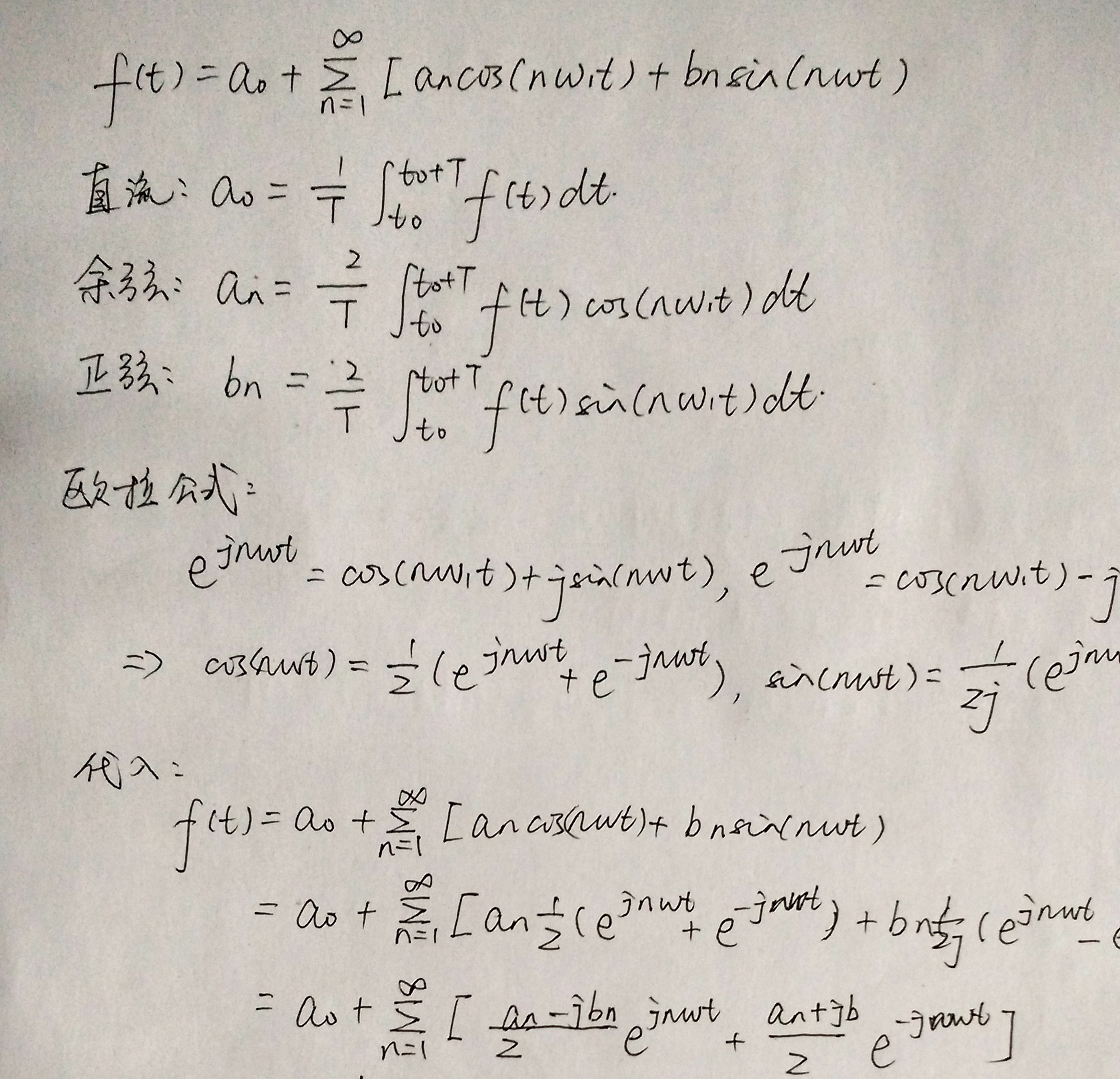

从傅里叶级数到傅里叶变换:
(照片太大,只能裁剪为两张)
刨根问底的同学:https://www.zhihu.com/question/21665935

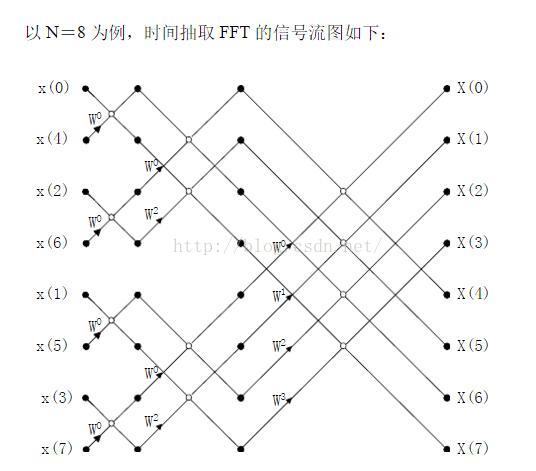

雷德算法:
输出序列是按自然顺序排列的,而输入序列的顺序则是“比特反转”方式排列的。也就是说,将序号用二进制表示,然后将二进制数以相反方向排列,再以这个数作为序号。如011变成110,那么第3个输入值和第六个输入值就要交换位置了。
详见http://blog.csdn.net/axiqia/article/details/50830435

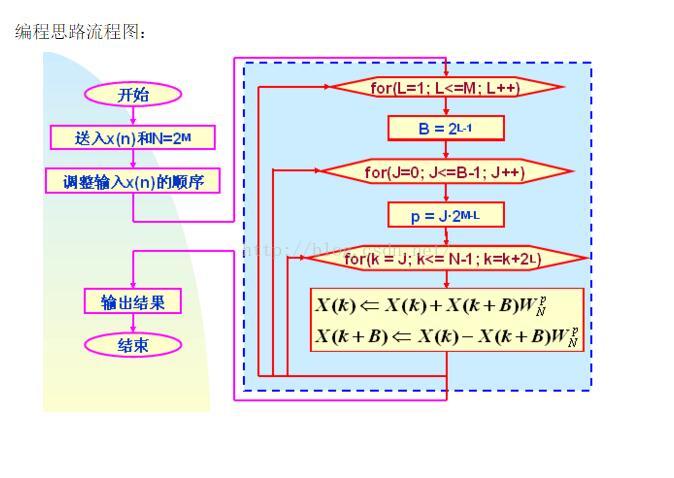

思路:
代码:
#include <iostream>
#include <cstdio>
#include <cmath>
#include <algorithm>
#define PI 3.1415926 //定义圆周率值
#define N 16 //变换点数
using namespace std;
typedef struct compx
{
float real;
float img;
}compx;
//复数乘法
compx Multi(compx a, compx b)
{
compx c;
c.real = a.real*b.real - a.img*b.img;
c.img = a.real*b.img + a.img*b.real;
return c;
}
//复数加法
compx Add(compx a, compx b)
{
compx c;
c.real = a.real + b.real;
c.img = a.img + b.img;
return c;
}
//复数减法
compx Sub(compx a, compx b)
{
compx c;
c.real = a.real - b.real;
c.img = a.img - b.img;
return c;
}
//快速傅里叶
void FFT(compx data[])
{
int k, i, j = 0;
compx u, w, t;
//自然顺序变成倒位序
for(i = 0; i < N-1; i++)
{
if(i < j)
{
t.real = data[i].real;
t.img = data[i].img;
data[i].real = data[j].real;
data[i].img = data[j].img;
data[j].real = t.real;
data[j].img = t.img;
}
k = N/2;
//实现进位
while(k <= j) //左边最高位为1
{
j = j-k; //最高位1变为0
k /= 2;
}
j += k;
}
//计算蝶形级数m
int f = N, m;
for(m = 1; (f=f/2) != 1; m++);
//控制级数
for(int n = 1; n <= m; n++)
{
int a = 2<<(n-1); //相邻蝶形结的距离.2的n次方
int b = a/2; //相邻运算点的距离
//printf("a = %d b = %d\n", a,b);
u.real = 1.0; //蝶形运算的系数
u.img = 0.0;
w.real = cos(PI/b);//当前系数与上一系数的商
w.img = -sin(PI/b);
int x1, x2; //参加蝶形运算的两个节点
for(j = 0; j < b; j++)
{
//printf("b = %d\t%lf\t%lf\n",b, u.real, u.img);
for(x1 = j; x1 < N; x1 += a)
{
x2 = x1 + b;
t = Multi(data[x2], u);
data[x2] = Sub(data[x1], t);
data[x1] = Add(data[x1], t);
//printf("x1 = %d, x2 = %d\n", x1, x2);
}
u = Multi(u, w);
}
}
}
int main()
{
compx data[N];
for(int i = 0; i < N; i++)
{
data[i].real = i;
data[i].img = 0;
}
FFT(data);
for(int i = 0; i < N; i++)
printf("%lf \t%lf\n", data[i].real, data[i].img);
return 0;
}

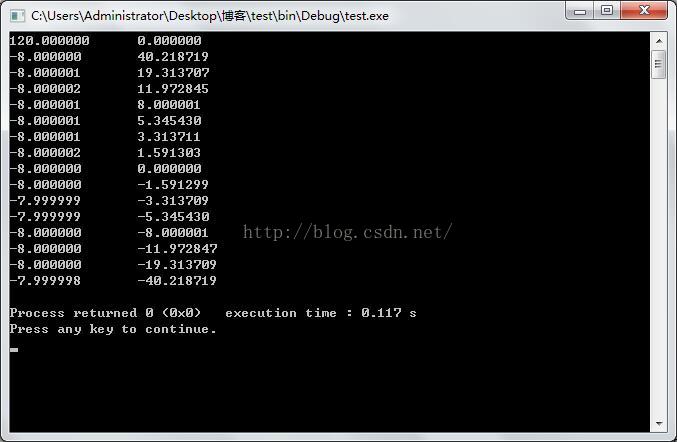

运行结果:

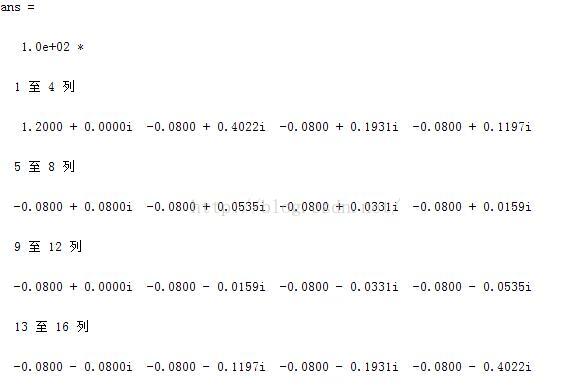

MATLAB对比结果:
