Access point name(APN)

不同运营商都定义了不同的APN，但我们使用手机时，一般是不需要手动进行APN相关设置的，这是因为手机厂商已经在手机中预置了运营商的APN配置，而手机就会根据SIM卡中的mccmnc来自动选择合适的APN。Apn的主要类型有default、ims、xcap、mms等。每条apn都定义了不同的属性: mccmnc\numeric\carrier\apn\type等，在代码中使用这些属性来区分不同的apn。

carrier: 运营商名称, 显示在APN列表上的名称

mcc: 用于识别用户所在国家

mnc: 用于识别国家的运营商

apn: access point name(接入点名称), 由运营商给出

type: apn类型, 一般有default, dun, supl, mms, ims, xcap, hos

protocol: 注网时使用的协议, 一般是IPV4V6, IP, IPV6, 默认是IP

roaming_protocol: 漫游时注网时的协议, 类型同protocol

mmsc: mms专用, mms的服务器

mmsproxy: mms专用, mms的代理服务器

mmsport: mms专用, mms的端口

user: 用户名

password: 密码

authtype: 认证协议, 0: None, 1: PAP, 2: CHAP, 3: PAP or CHAP

mvno_type: 虚拟运营商类型, 一般为: imsi, spn, gid, pnn(这种类型还没见过), 用于识别是不是mvno

mvno_match_data: 虚拟运营商的值, 一般由运营商给出, 根据mvno_type设置

user_visible: 是否显示在ApnSettings UI当中, 0或者false为不显示, 1或者true为显示, 默认是显示

user_editable: 是否在ApnEditor UI中可编辑, 0或者false为不可编辑, 1或者true为可编辑, 默认是可编辑

apn的bearer_bitmask：

network_type_bitmask="1|2|3|4|5|6|7|8|9|10|11|12|13|14|15|16|17|18|19”

1~17表示该apn可以支持mobile下连接，也就是支持VoLTE

而"18"表示该apn可以支持wifi下连接，也就是支持Vowifi

19是预留位置，将来可能会用来支持某项功能

APN的加载

在手机开机时，TelephonyProvider.java(packages/providers/TelephonyProvider/)的createCarriersTable()方法首先在telephony.db数据库中创建carriers表，然后通过initDatabase()方法将apns-conf.xml文件中的全部apn信息加载到新创建的数据库telephony.db的carriers表中。ApnSettings（packages/apps/settings/）主要是Apn的UI界面显示，涉及到ApnSettings.java和ApnEditor.java两个文件, 分别用于APN显示和APN编辑。在手机上查看apn时，ApnSettings.java的filllist()方法会从数据库中筛选出当前运营商的apn显示到界面上。在编辑apn时，主要通过ApnEditor.java的validateAndSaveApnData()方法来更新数据库。

TelephonyProvider.java

TelephonyProvider.java
private static class DatabaseHelper extends SQLiteOpenHelper {
......
    public void onCreate(SQLiteDatabase db) {
        if (DBG) log("dbh.onCreate:+ db=" + db);
        createSimInfoTable(db);
        createCarriersTable(db, CARRIERS_TABLE); // 在数据库telephony.db中建立表carriers
        initDatabase(db); // 加载数据到表carriers
        if (DBG) log("dbh.onCreate:- db=" + db);
    }
...
}

需要特别注意的是，在TelephonyProvider.java中query()方法查找对应运营商的apn时，首先匹配mcc/mnc/mvno；如果找不到，再匹配mccmnc；如果上述两个条件都匹配失败，那么按照carrierId匹配。实际运营商通常可以匹配上第二个条件，虚拟运营商匹配第一个条件。以此区分实际和虚拟运营商的sim卡的apn。

private Cursor getSubscriptionMatchingAPNList(SQLiteQueryBuilder qb, String[] projectionIn,
            String selection, String[] selectionArgs, String sort, int subId) {
        ……………
        // For query db one time, append all conditions in one selection and separate results after
        // the query is completed. IMSI has special match rule, so just query the MCC / MNC and
        // filter the MVNO by ourselves
       ………
        if (DBG) log("match current APN size:  " + ret.getCount());

        // Separate the result into MatrixCursor
        while (ret.moveToNext()) {
            ………
            if (isMVNOAPN) {
                // 1. The APN that query based on legacy SIM MCC/MCC and MVNO
                currentCursor.addRow(data);
            } else if (isMNOAPN) {
                // 2. The APN that query based on SIM MCC/MNC
                parentCursor.addRow(data);
            } else if (isCarrierIdAPN) {
                // The APN that query based on carrier Id (not include the MVNO or MNO APN)
                carrierIdCursor.addRow(data);
            }
        }
……….
}

APN文件的修改和替换

apns-conf.xml文件路径：

MTK：device/mediate/config/apns-conf.xml，在修改apns-conf.xml文件时，需要同时修改版本号，且该文件中的版本号要与apns.xml（frameworks/base/core/res/res/xml/apns.xml）文件中的版本号保持一致，否则会导致无法识卡驻网。

Unisoc: vendor/sprd/telephony-res/apn/apns-conf_8_v2.xml，修改此文件时无需修改版本号，只需要修改内容即可。

QCOM: vendor/qcom/proprietary/commonsys/telephony-apps/etc/apns-conf.xml，无需修改版本号，一般不配置bearer_bitmask。

数据库的存储路径：data/user_de/0/com.android.providers.telephony/databases/telephony.db

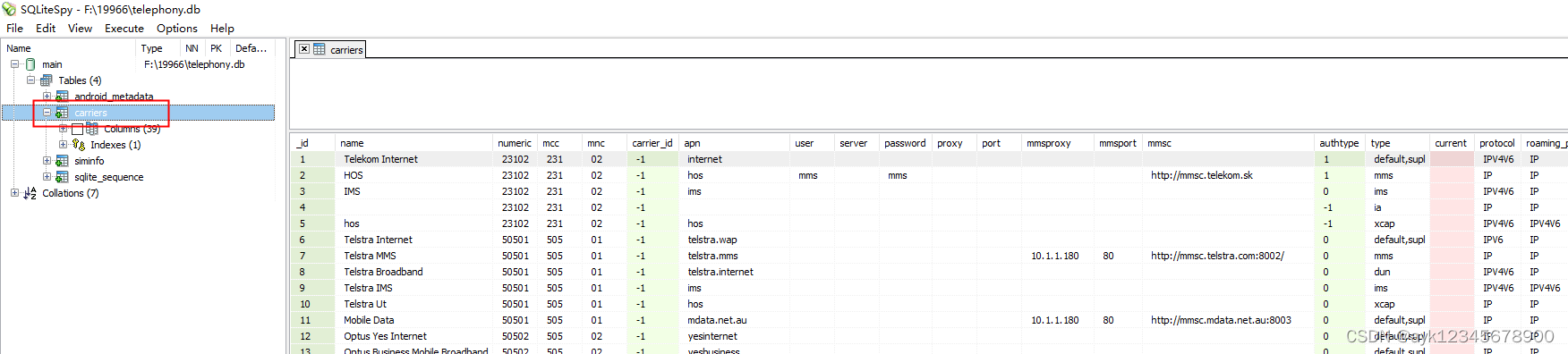

apn数据存储在telephony.db的carriers表中：



替换apn-conf.xml（只能使用USRD版本且需要解锁）方法：

Unisoc:

<1> adb root

<2> adb remount

<3> adb push apns-conf.xml  /product/etc/ 需要解锁

<4> adb reboot

<5> 重新插拔卡，若还是不生效，重置为默认设置

QCOM/MTK:

替换方法与unisoc相同只是apns-conf.xml文件的路径不同：/system/etc/
