CAD使用技巧

lesson1.线性比例修改

queston1:调整线条的比例使其更加清晰。

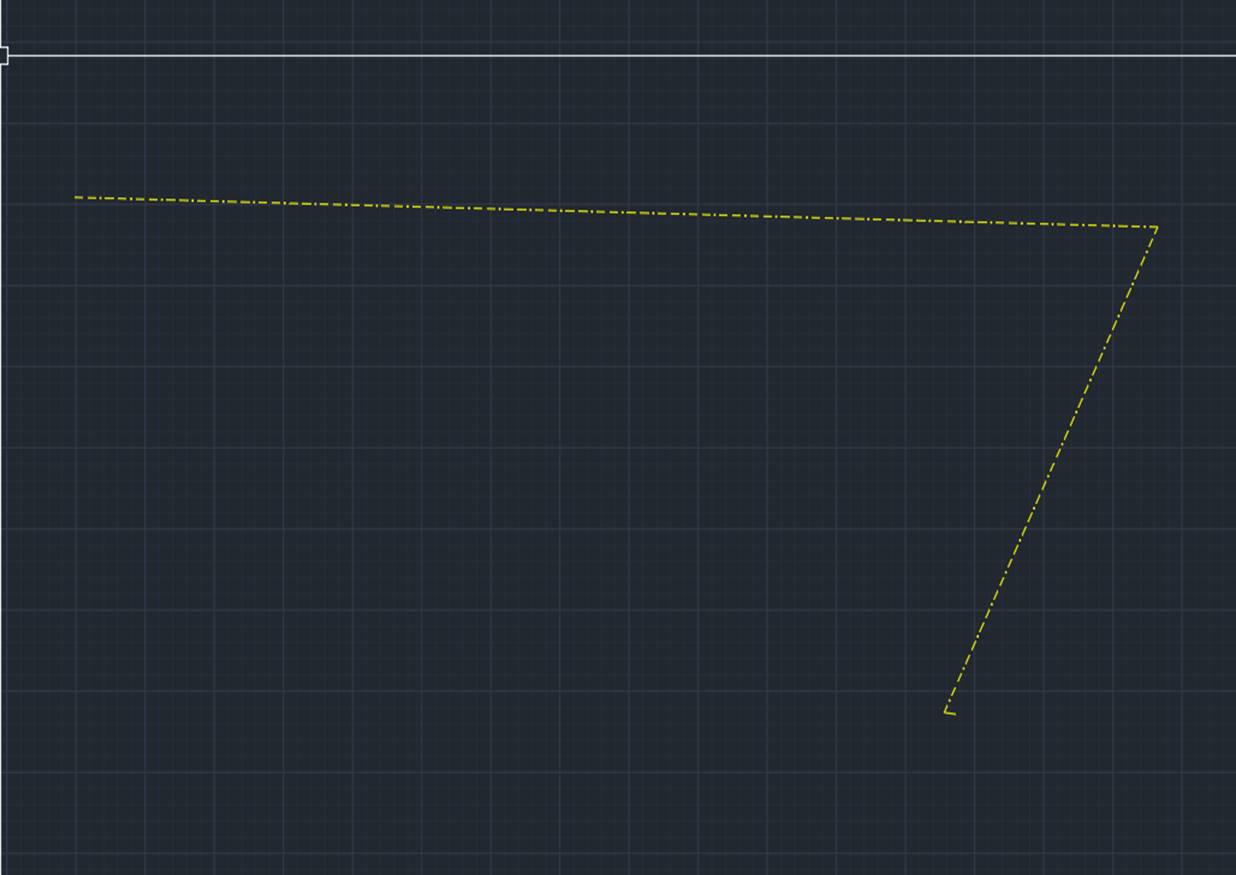

原始样子

第一种方法(修改全局线性比例)

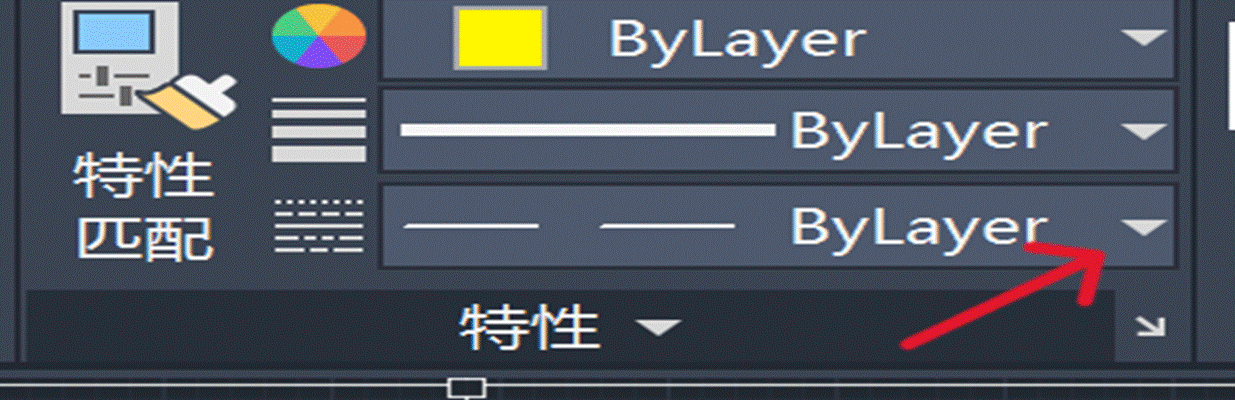

• 找到“”特性“”选择如图所示的倒三角符号

• 看到“其他”选项点击

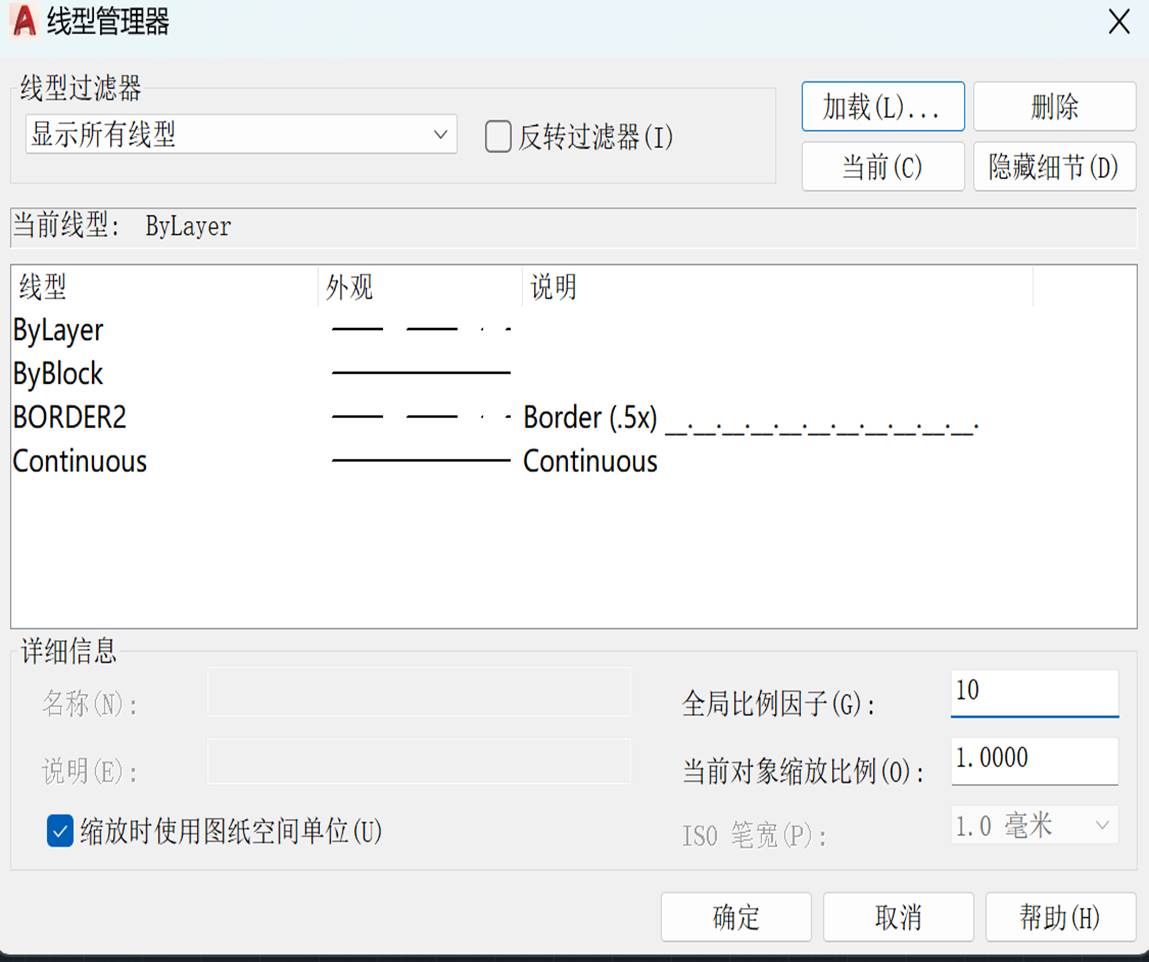

• 修改数字（我这里修改为10）然后点击确定就好了。

•

  • 缩放比例

    • 这个原理也是和比例因子一样这里我就不赘述了。

  • 比例因子

    • 关于比例因子我给大家讲一下：如果说有一条线段的长度为50cm，你要把它缩放到100cm,那么他的缩放比例因子因该是G =100/50 =2，因为很明显是放大所以是大于1的数，相反若果缩小就是小于1的数。这个用法适用于CAD中所以牵扯到关于比例的问题中。

    • 但这里为啥是大于1的数？——因为线性比例的的放缩是把这条件线段的中各线段之间的比例缩大缩小。比如，一条道路上种树等距的距离种一颗，路的长度不变，这个比例因子的作用就是保证的长度不变的前提下改变两树之间的距离，例如原来是50，现在变为100，那么是不是种的数就少了，那就看的越明显了。我们回到题中，但是有个问题就来了——是不是越大越好呢？很显然不是，为啥如果间距过大那是不是就一颗数都放不下，那就没树了，那虚线就只有只有直线了。所以选择合适的能看清的是最好的。

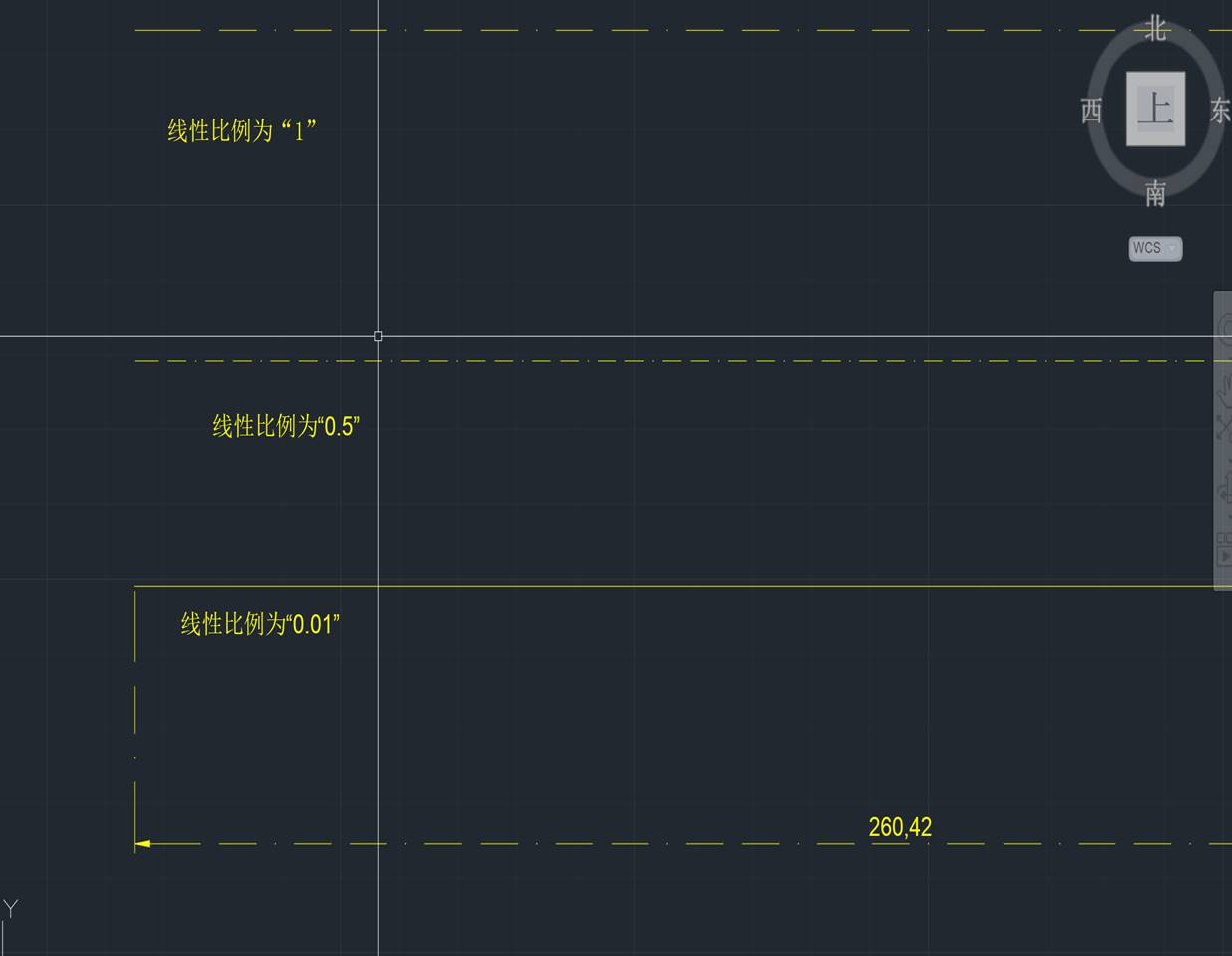

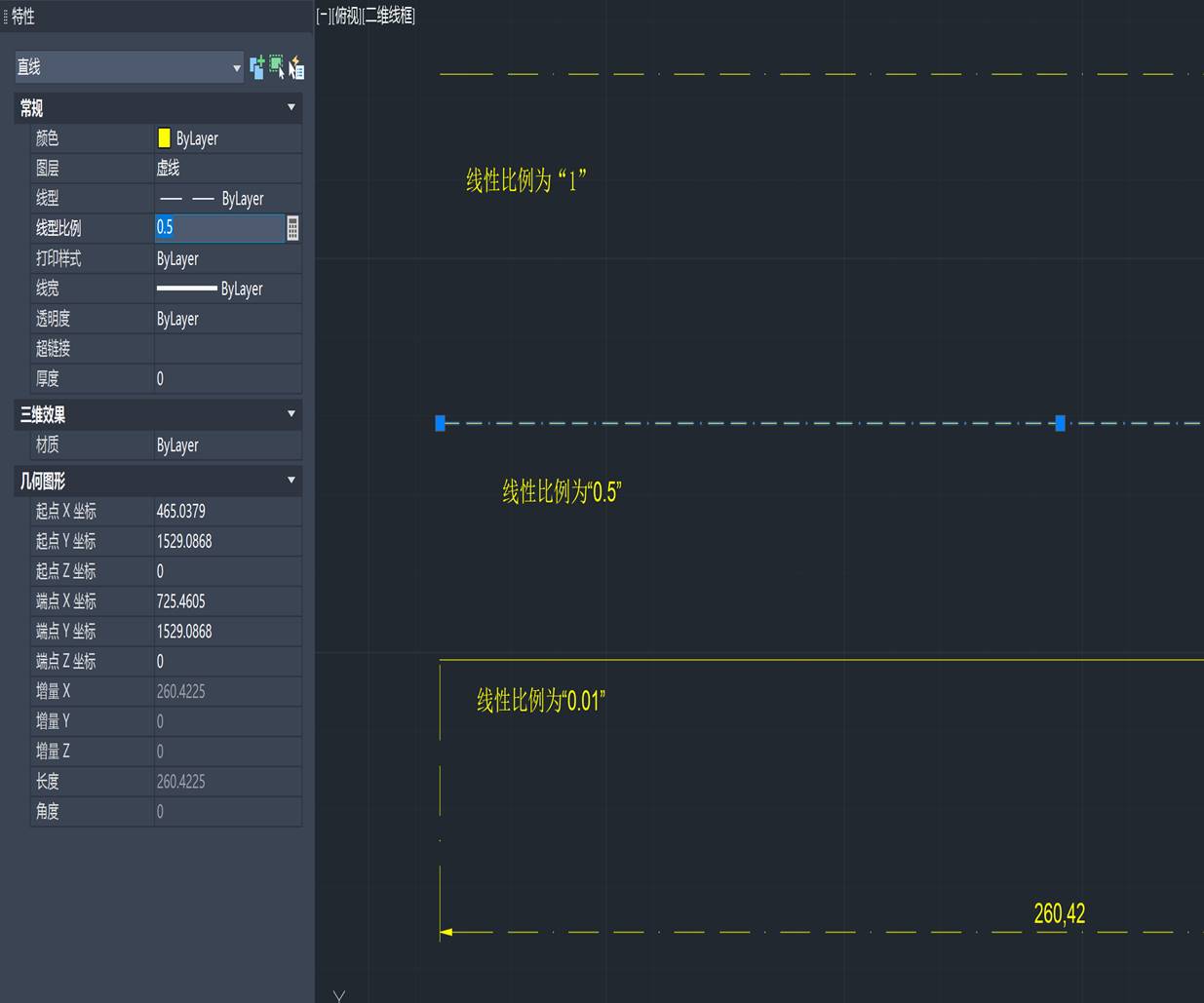

    • 这三条线是等长不同线性比例的情况。

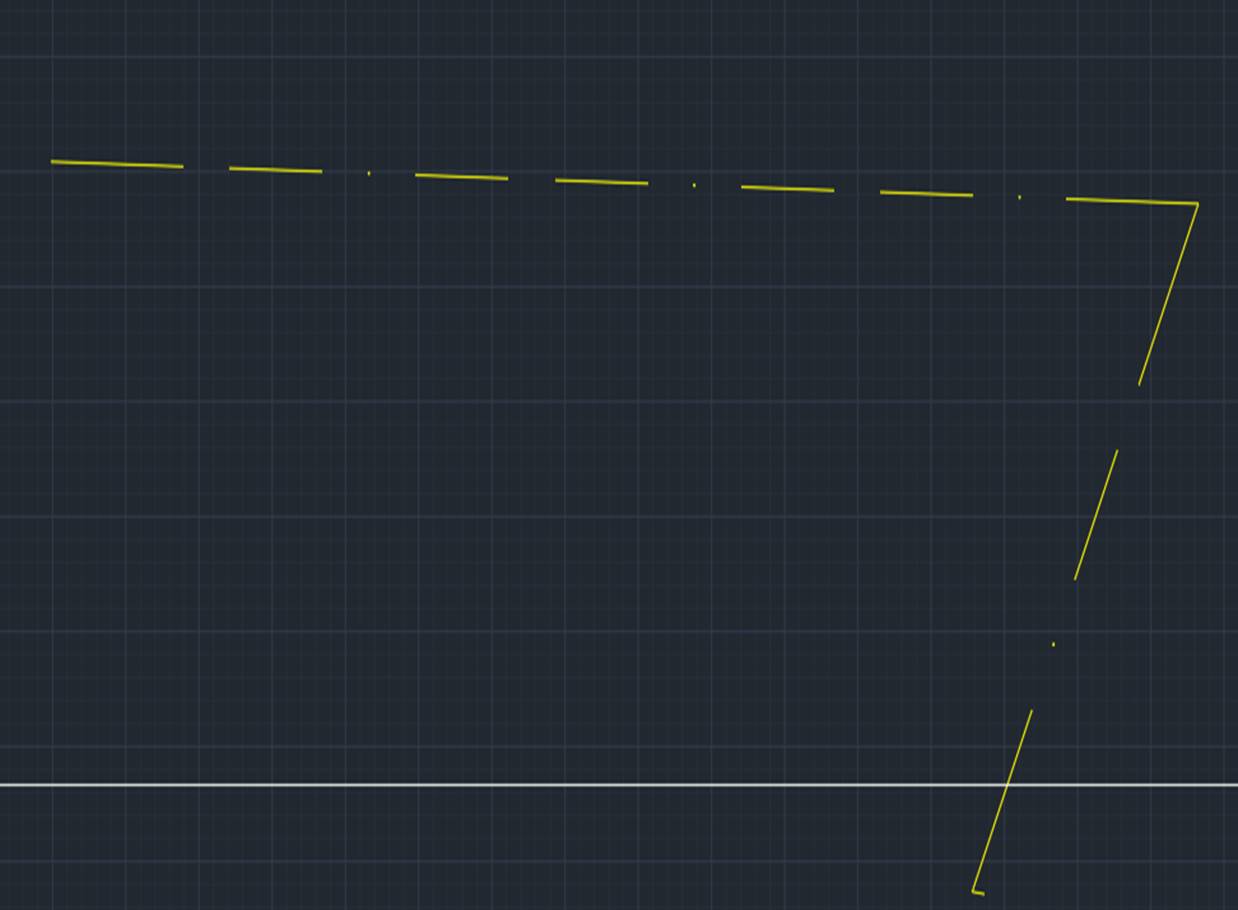

• 然后就看见线变大了，变得清晰了。

• 除了点击菜单栏来调整线性比例，也可以通过输入快捷键 LTS 空格就可以修改比例因子。

第二种方法（修改对象的线性比例）

也就是修改某一个指定对象的线性比例

• 快捷键 Ctrl + Shift + “ ` “ 打开“特性”面板，选中你要改的对象，找打线性比例直接修改，按下 回车键就好了。

lesson2.PDF转CAD

queston1:收到PDF转为CAD文件

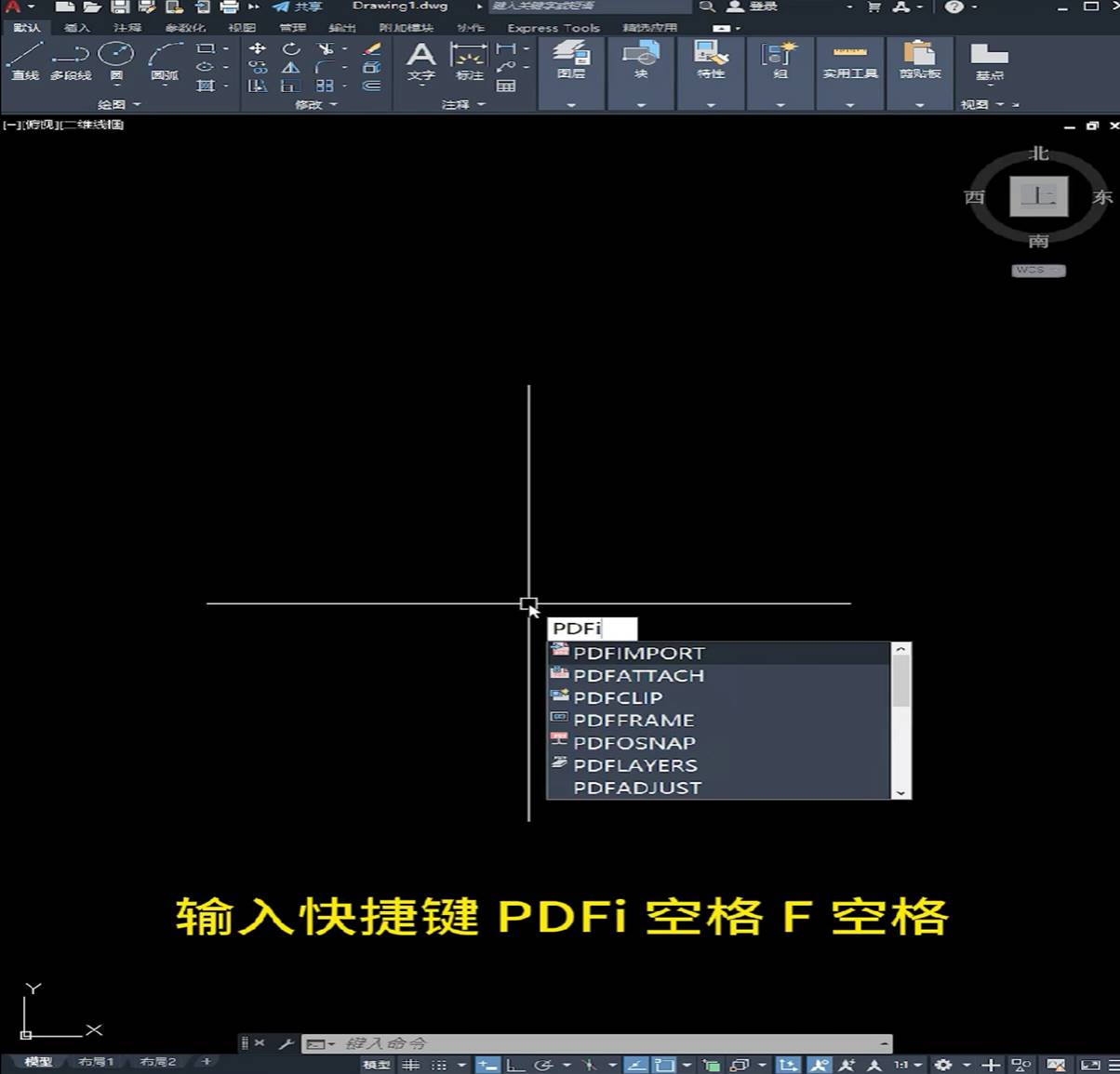

• 输入快捷键 PDFi 回车输入“f”,空格

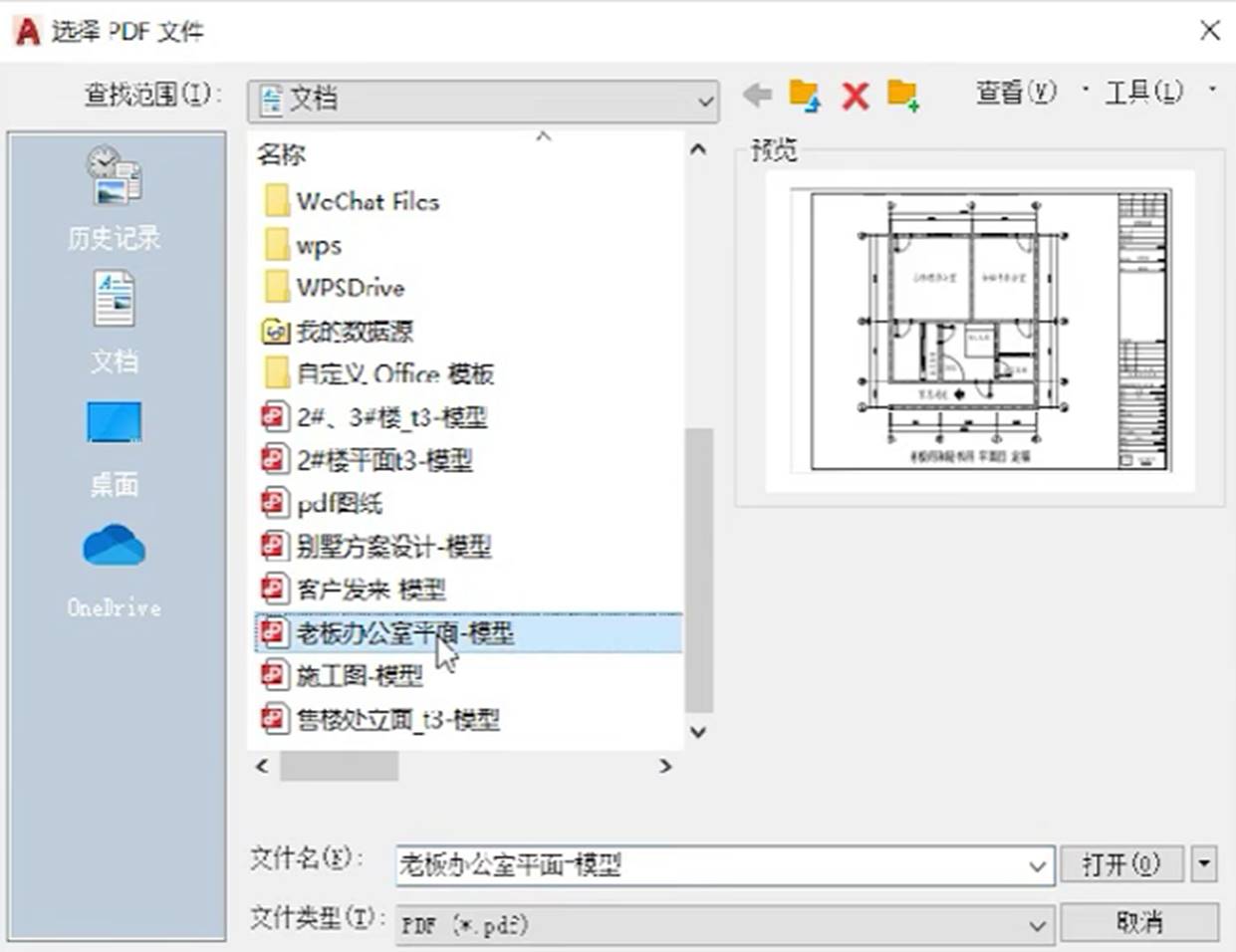

• 选取所需要转换的PDF图纸

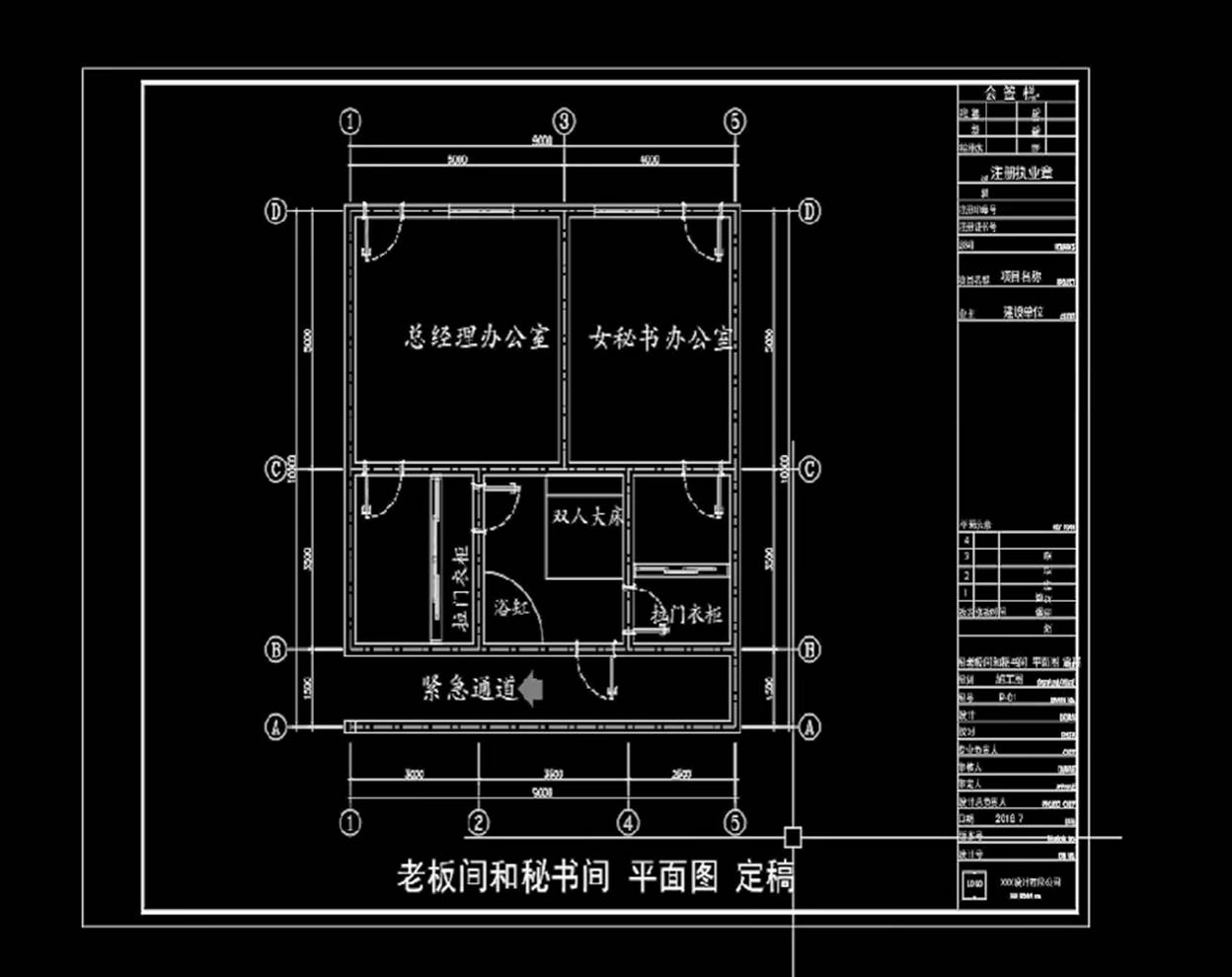

• 就得到了CAD的图纸

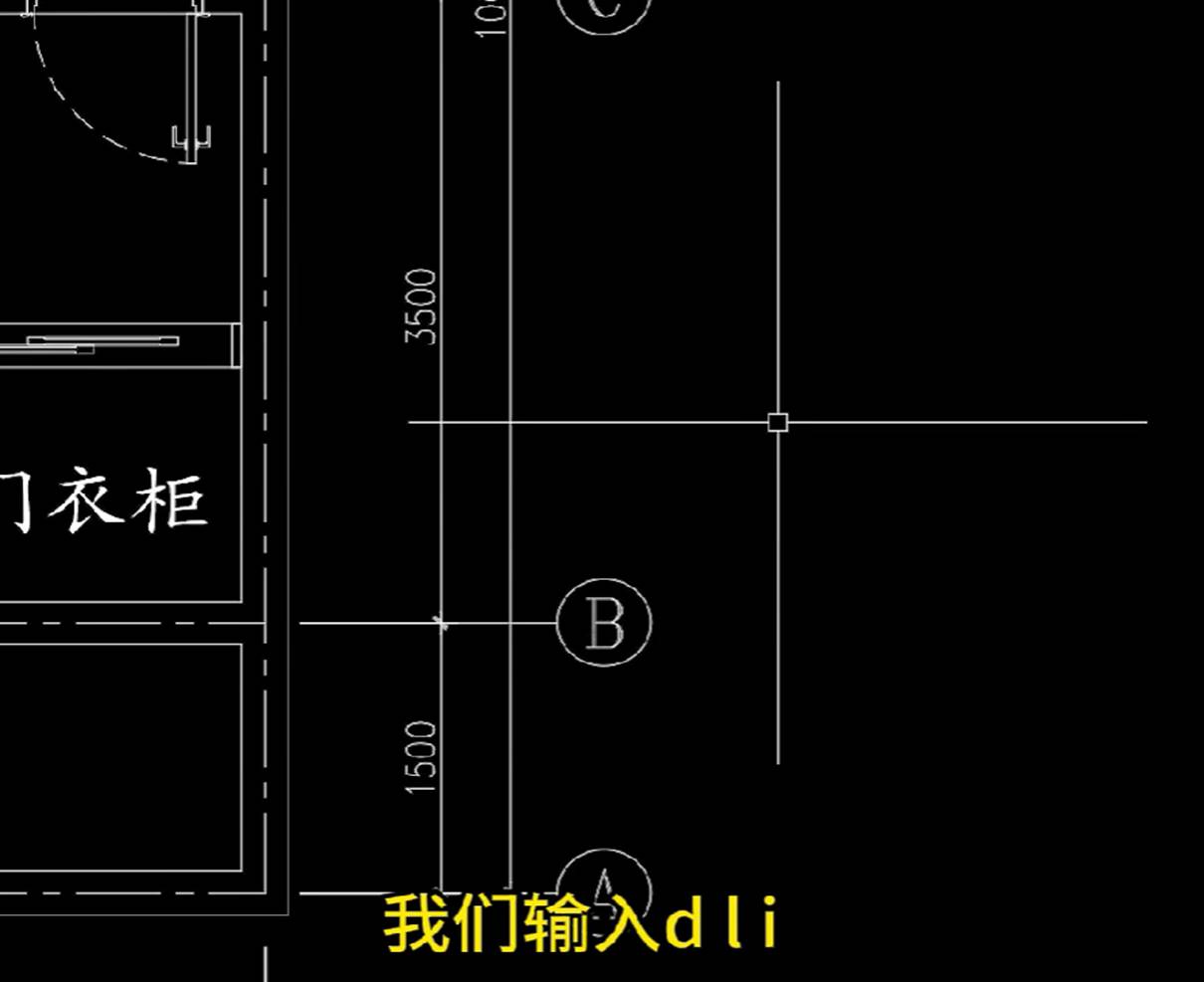

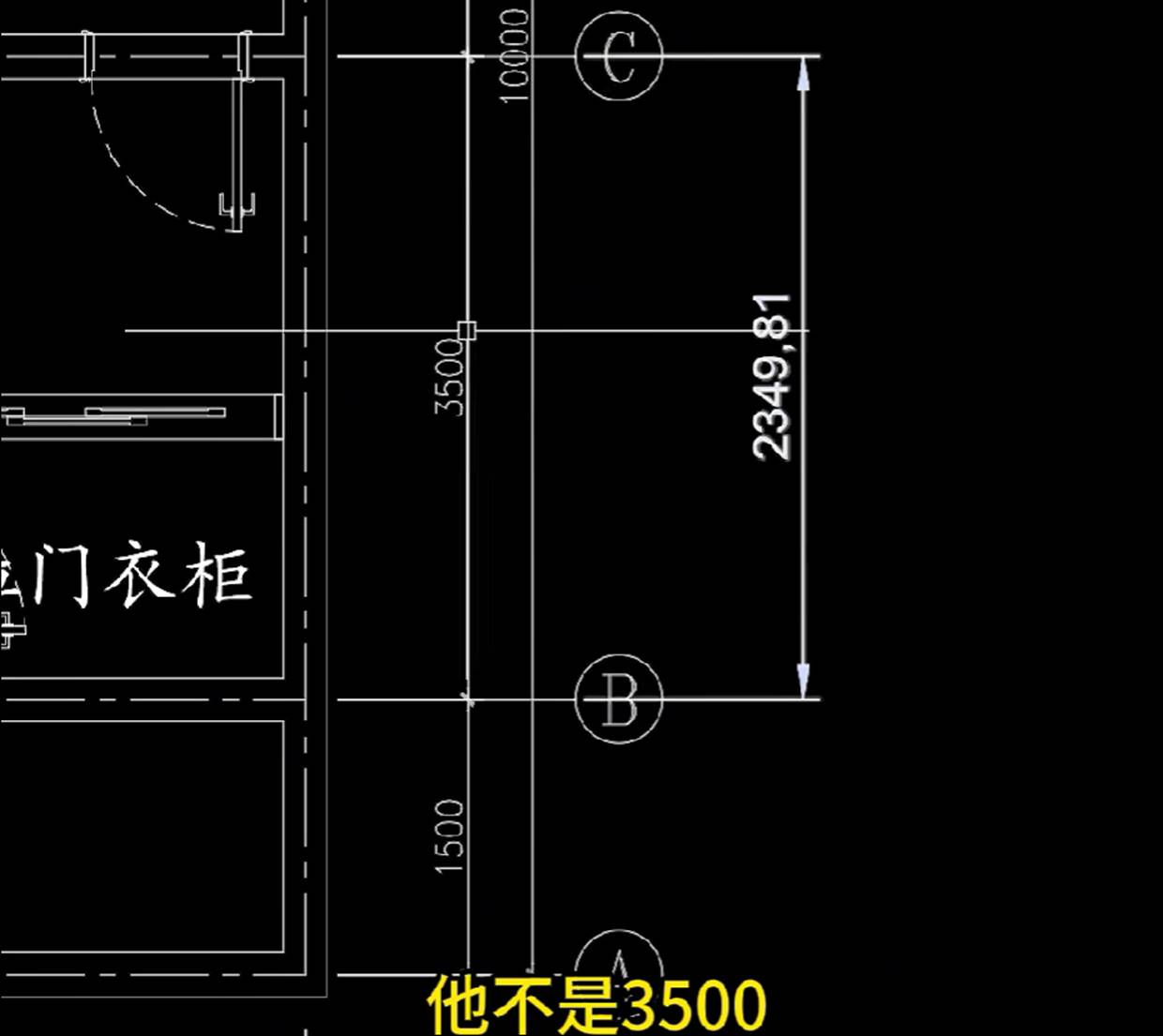

queston2：图纸的标注的尺寸和实际尺寸不一致

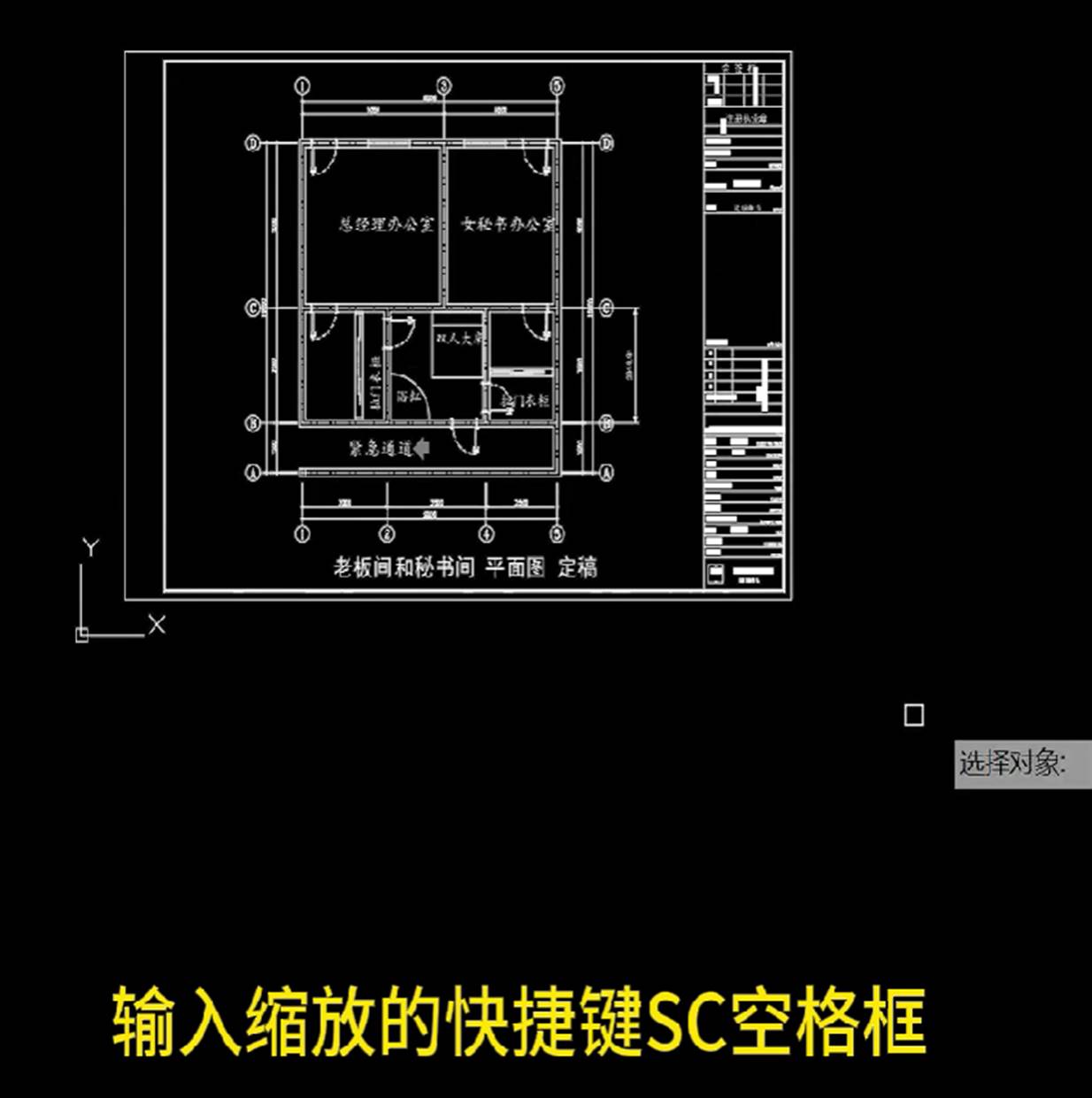

• 输入快捷键 `SC ' 回车，选择整个图纸。

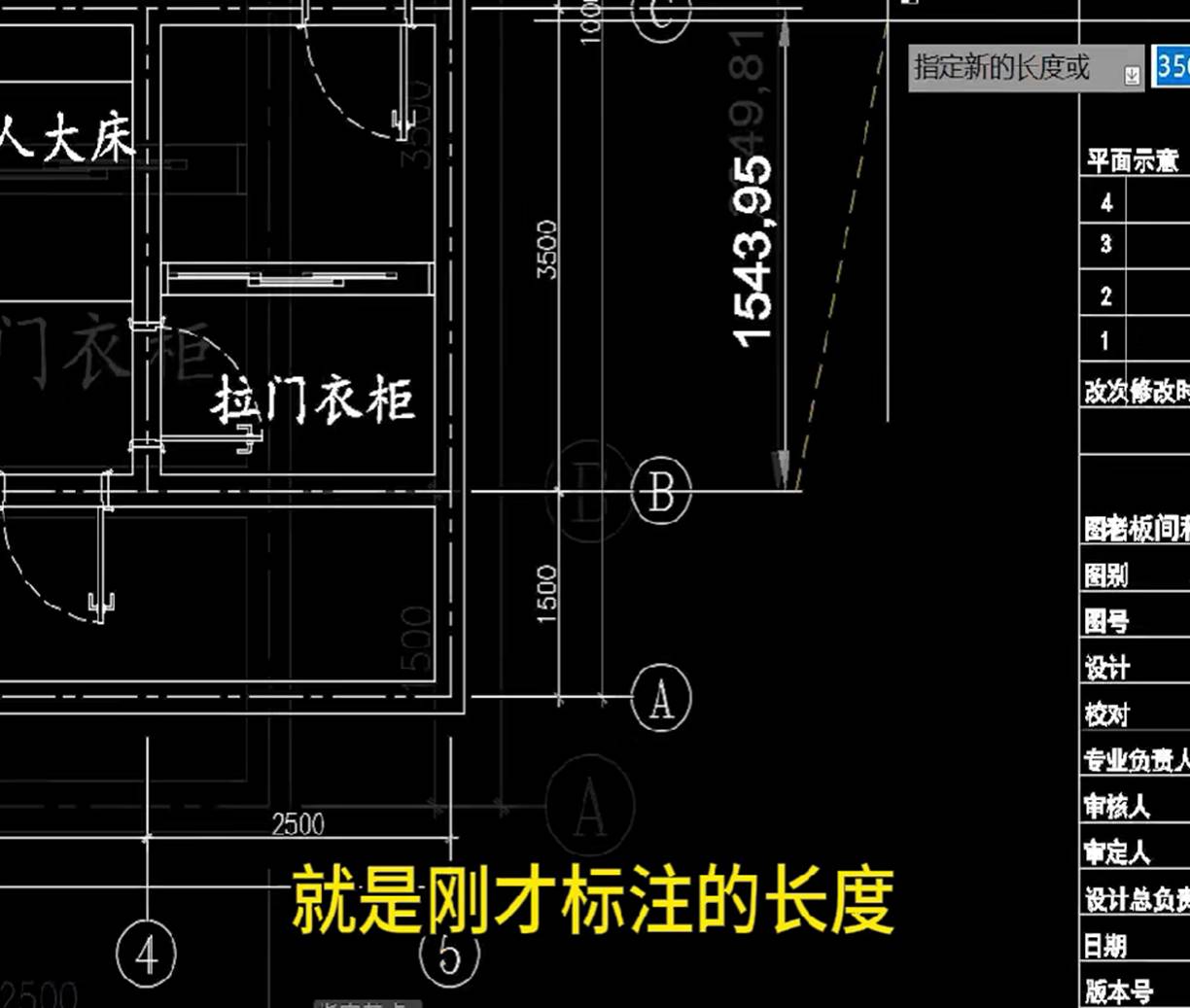

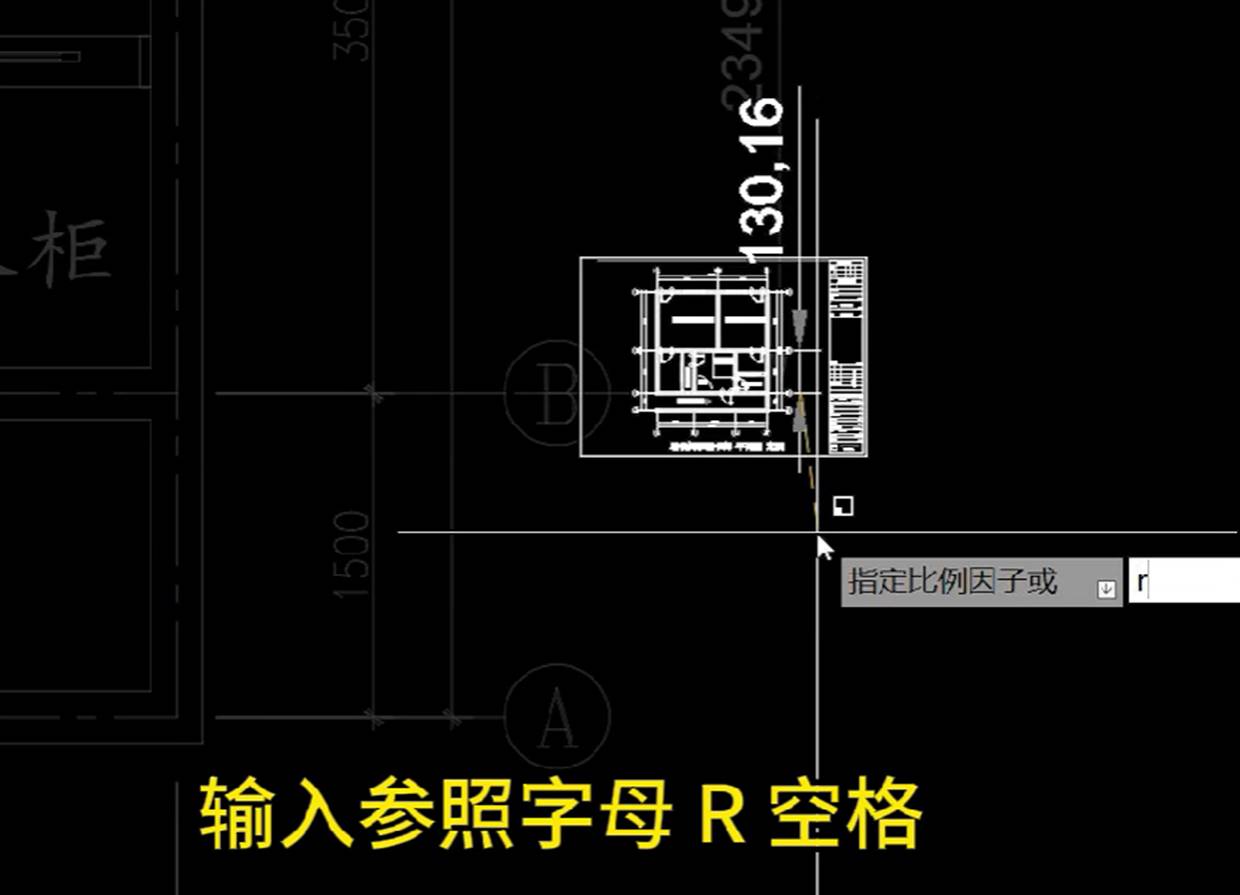

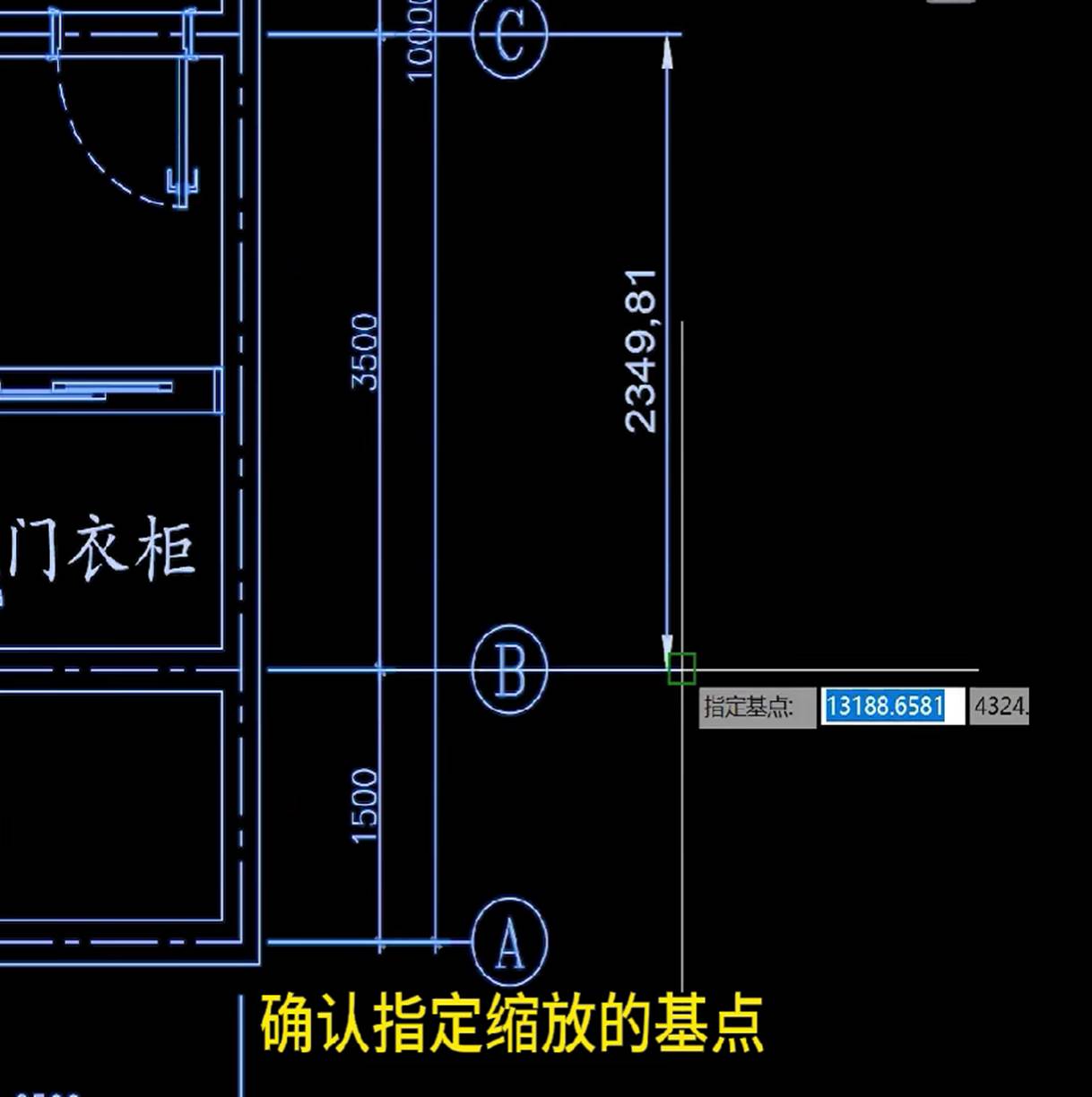

• 指定放缩基点，输入参照字母r,选取你要缩放的长度的第一点和第二点，回车，输入指定长度3500回车，就完成了。

lesson3.CAD统一文字大小和排列文字

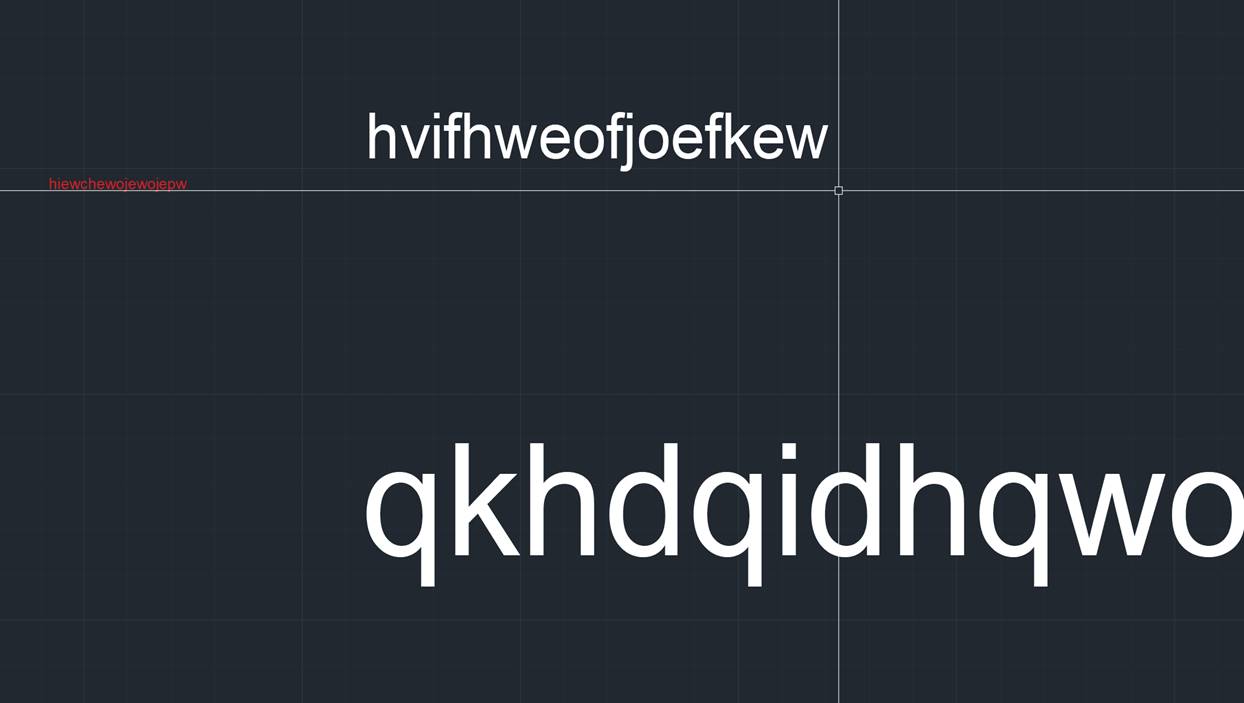

queston1:统一文字大小

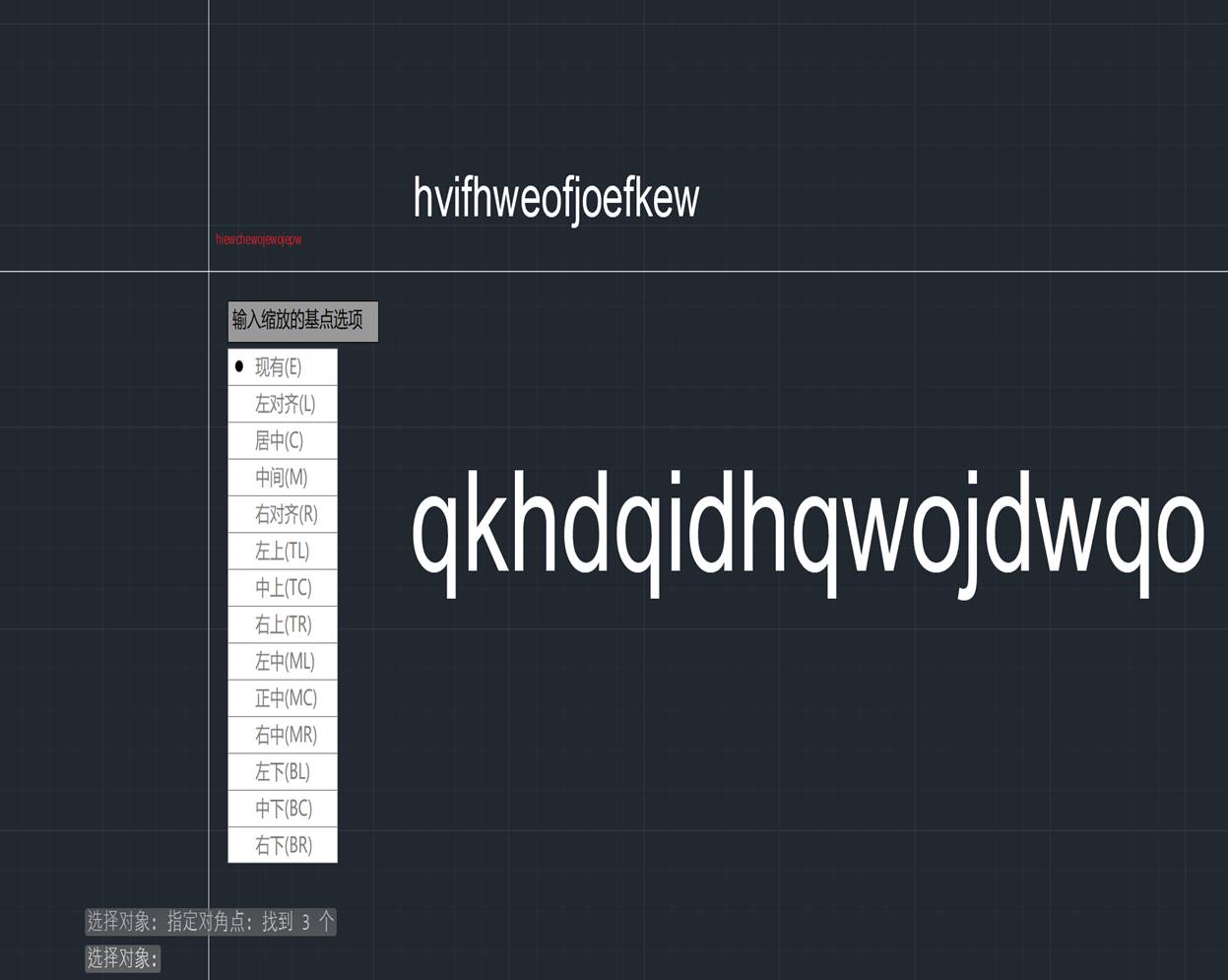

• 输入快捷键 SCALET 回车出现图中的菜单栏，继续回车，这时会出现让你指定文字高度，你可以指定文字高度。来达到你想要的大小。

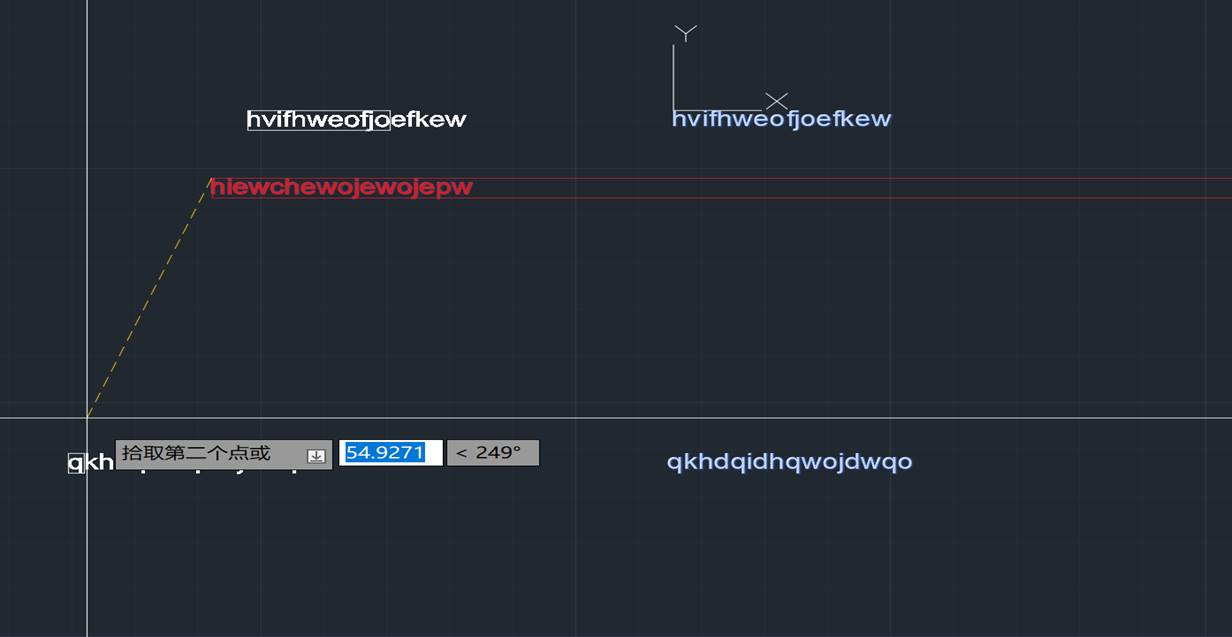

• 也可以直接采用图中给的方法直接分别选取你想要文字的第一点和第二点，然后就全部统一大小了。

• 效果图

queston2:统一排列文字

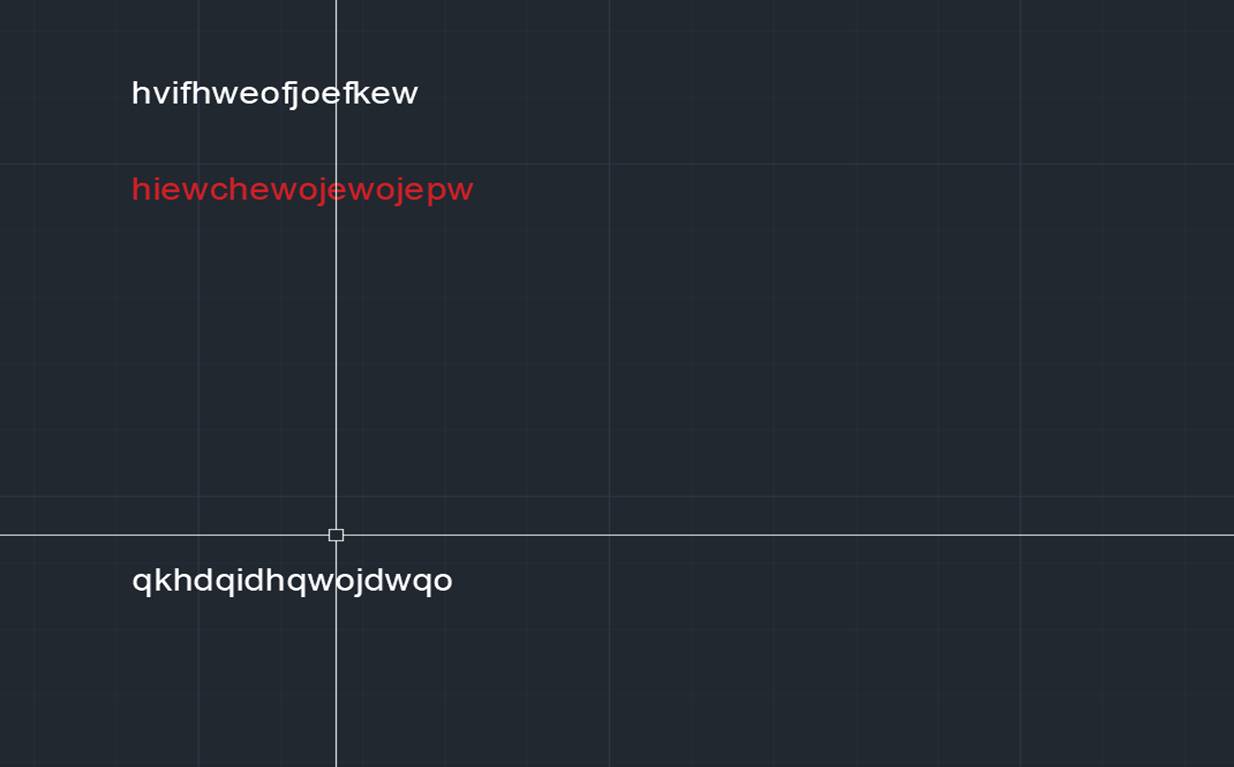

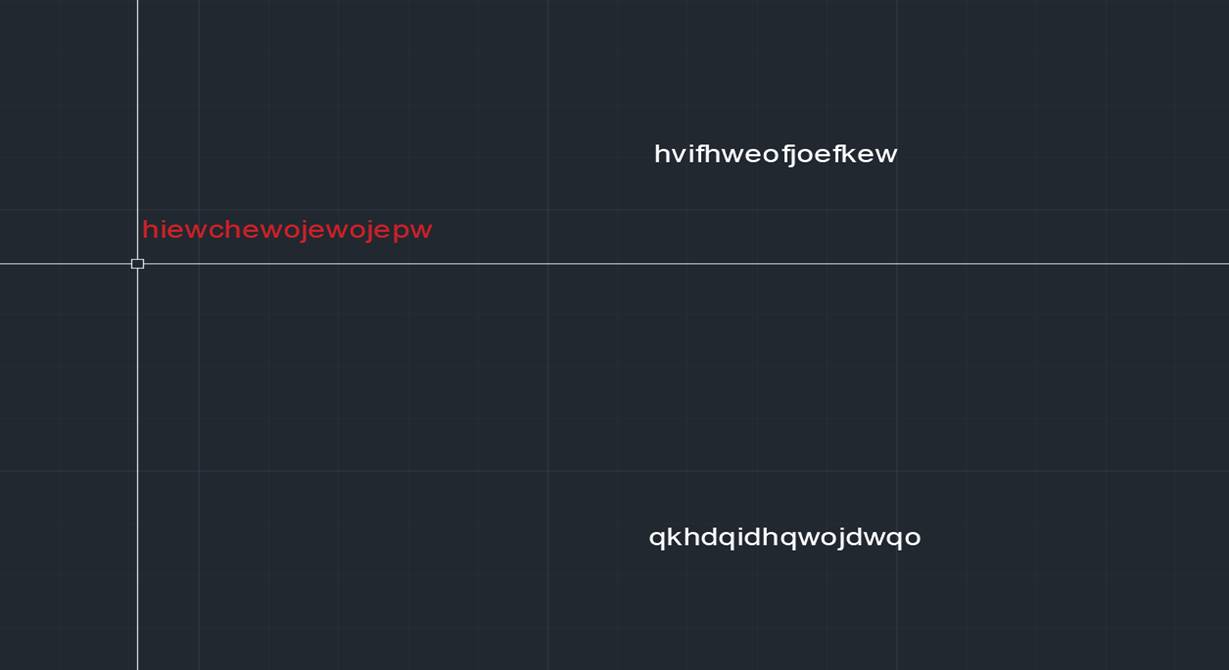

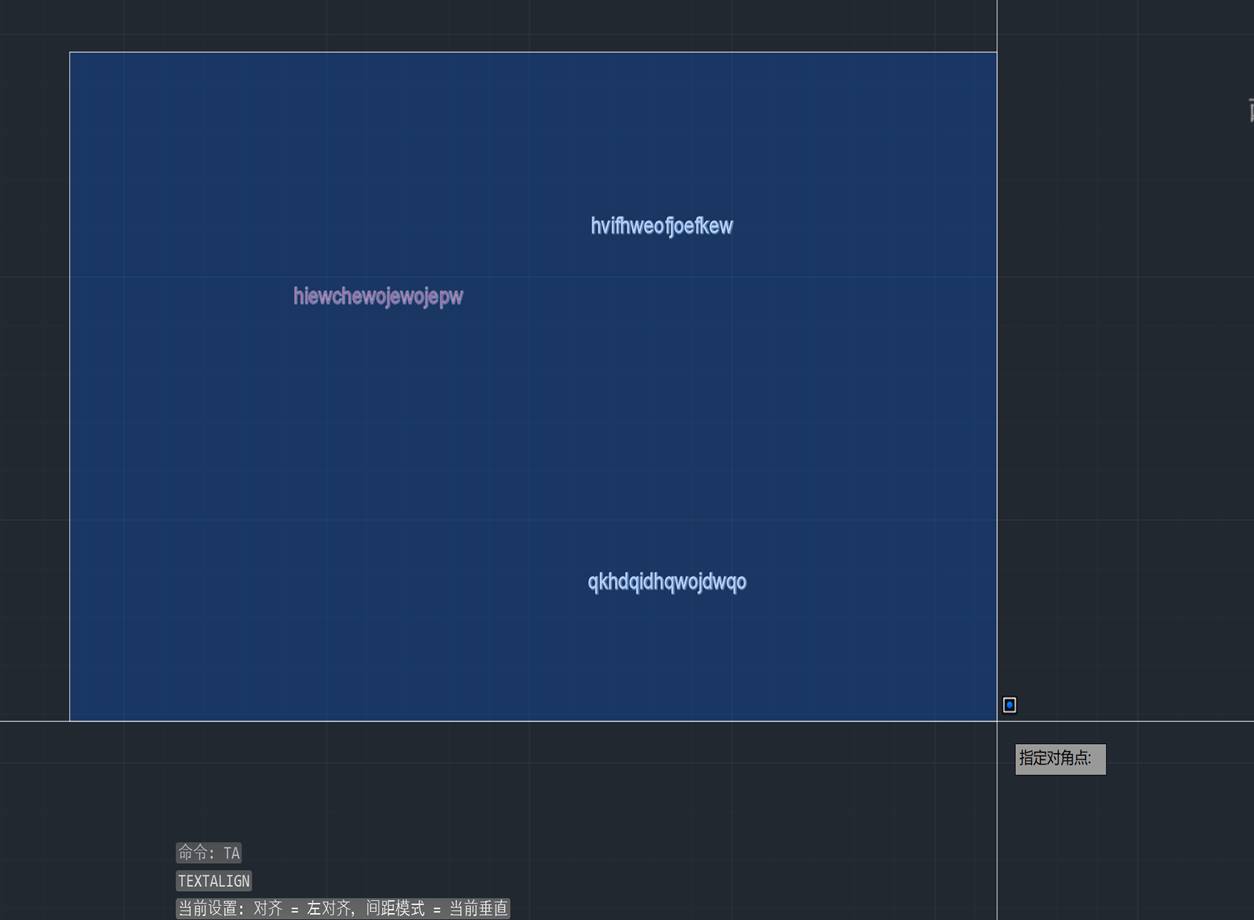

• 输入快捷键“Ta”回车，选择要对齐的文字。

• 选中之后空格，选取你要作为左对齐模板的文字，调整合适距离。

• 效果图

lesson4标注数字

queston1:标注的数字太小

• 输入快捷键d,点击修改，点击调整，比例修改大，后就可以了，标注后增加单位，输入快捷键“ded”点击新建，“0”的后面/前面输入单位，后回车，点击线性注释就好了。
