DIY一个树莓派排插

事件起因。

侥幸淘到一块树莓派开发板，某宝了个9层亚克力壳子+风扇。装上之后几天学习io。插个线，数个头都难。于是乎。想着用杜邦线给全部接出来接到面包板上，但是有点不好恶心的是容易搞叉。突然-------想到电脑机箱里的光驱连接线好像是一排插，赶快拆了比下。孔距很般配呢。所以有了以下的内容。

所需工具

• 剪刀
• 美工刀
• 卡针
• 3.3v电源
• 杜邦线数根
• LED一个

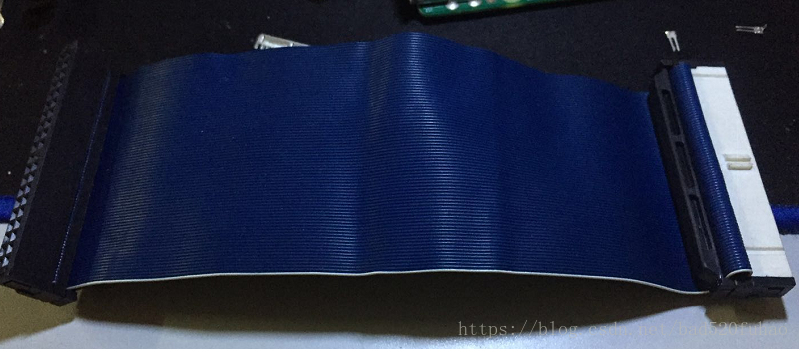

• 光驱排线（这个需要很老的光驱才有）
  ----------电源，杜邦线，LED是用来充当万用表，测试线的连通。
  ----------卡针用来插眼


第一步

用 杜邦线一端连接电源正极一端连接LED长脚，短脚再加一根杜邦线插孔用。电源负极同样延长出来。（这就是一个简易的试线器，通路LED亮）

第二步

测试排线
方法是用上一步做的试线器，一边插一个排插所对应的洞洞，如果LED亮说明是通路。
插洞顺序是

排插1	排插2
1	1
1	2
2	2
3	2
3	3
3	4
4	4
5	4
5	5
5	6
6	6
7	6
…	…

这样子顺序的目的是排查与隔壁线的情况。

一个洞一个洞的试。结果是有几个阵脚是连通的。

第三步

拆开排插
用美工刀敲开两头的卡座，就掉了。

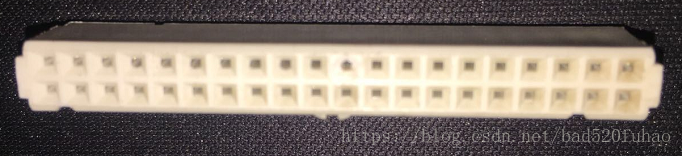

拆掉之后，先把洞洞开了。
用美工刀暴力往里钻，快透气的时候拿卡针往里C。

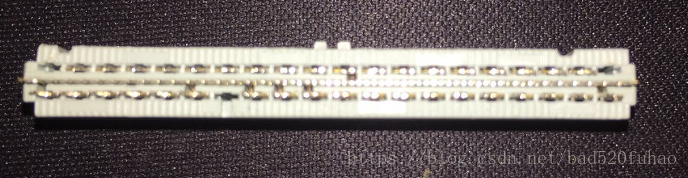

观察后边的触片。

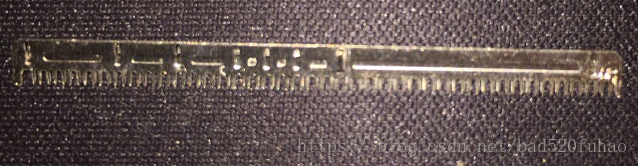

中间有一排用来共线的金属片。抠掉。用美工刀往外翘。

还有一个没有触片的口。要装一个触片。（我这跟线上有三个排插，这种线应该都一样的吧，一个废掉成就两个就行）

第四步

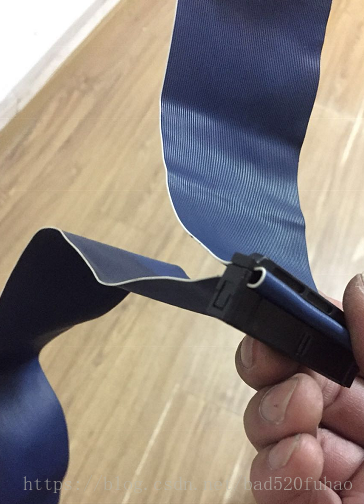

排插装回线上去。按照原来的洞洞比较好插。

用剪刀剪掉多余的。

第五步

重新测试。（同第二步）

第六步

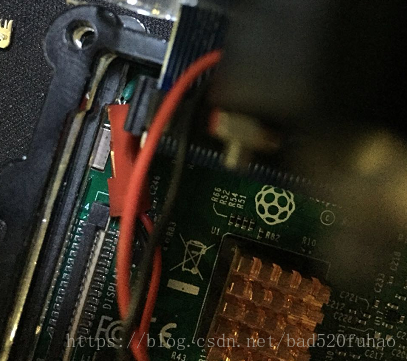

测试没问题之后，装回派上去。风扇怎么办？

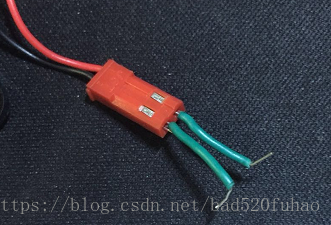

我用毁了一个电阻。用两边的铁丝做连接线，杜邦线拆掉的外皮包上。以免短路。
ok，装回去吧。

不太好装，9层。（我这个壳有点薄，不知道是不是通病。前两天用个废手机壳又剪了一层）

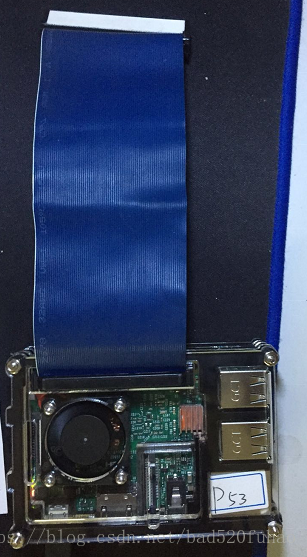

最后，今天的成果。
