NXP JN5189 内存分析工具 Gawk

一、Gawk

        gawk 是 GNU 的 awk，具有很强的文本处理功能，简洁优美。

        awk 是一个程式语言，对于文本处理具有很强的功能。对于文字档案里的资料做修改、比对、抽取等的处理，awk 能够以很短的程式轻易地完成。

        awk 能够依照使用者的定义格式来分解输入，也可依照使用者定义的格式来打印输出。

        gawk 的主要功能是针对档案的每一行(line)搜寻指定的 patterns。当一行里有符合指定的 patterns，gawk 就会在此一行执行被指定的 actions。 gawk 依此方式处理输入档案的每一行直到输入档案结束

        在 MCUXpresso 中安装 Gawk

二、Application Note 中 Gawk 的使用

这里以 JN-AN-1243 为例

1、配置 gawk 工具

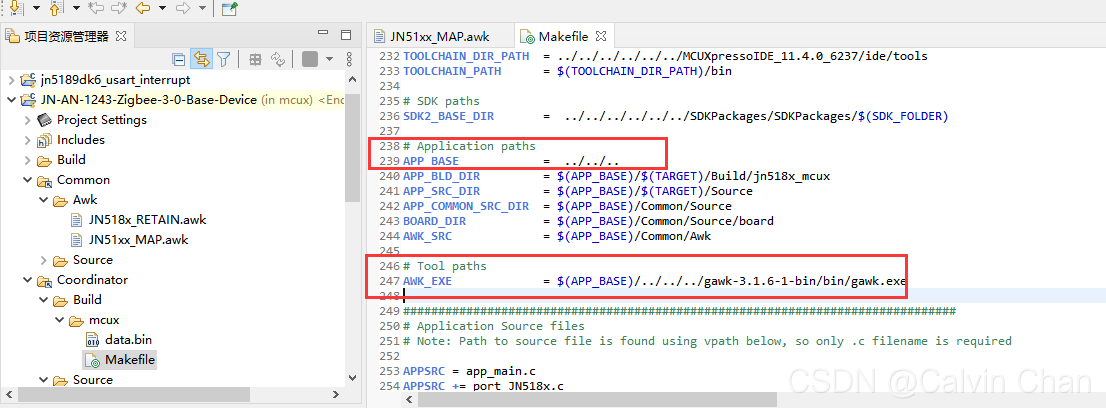

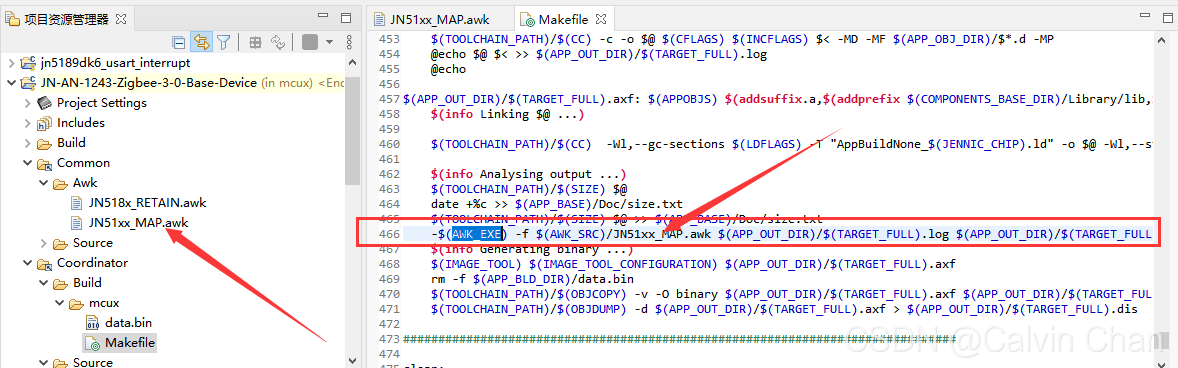

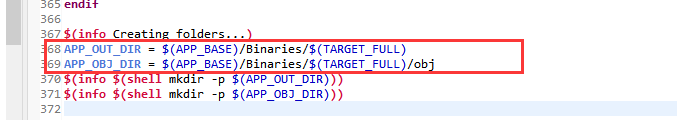

打开 Makefile 文件，配置工具路径

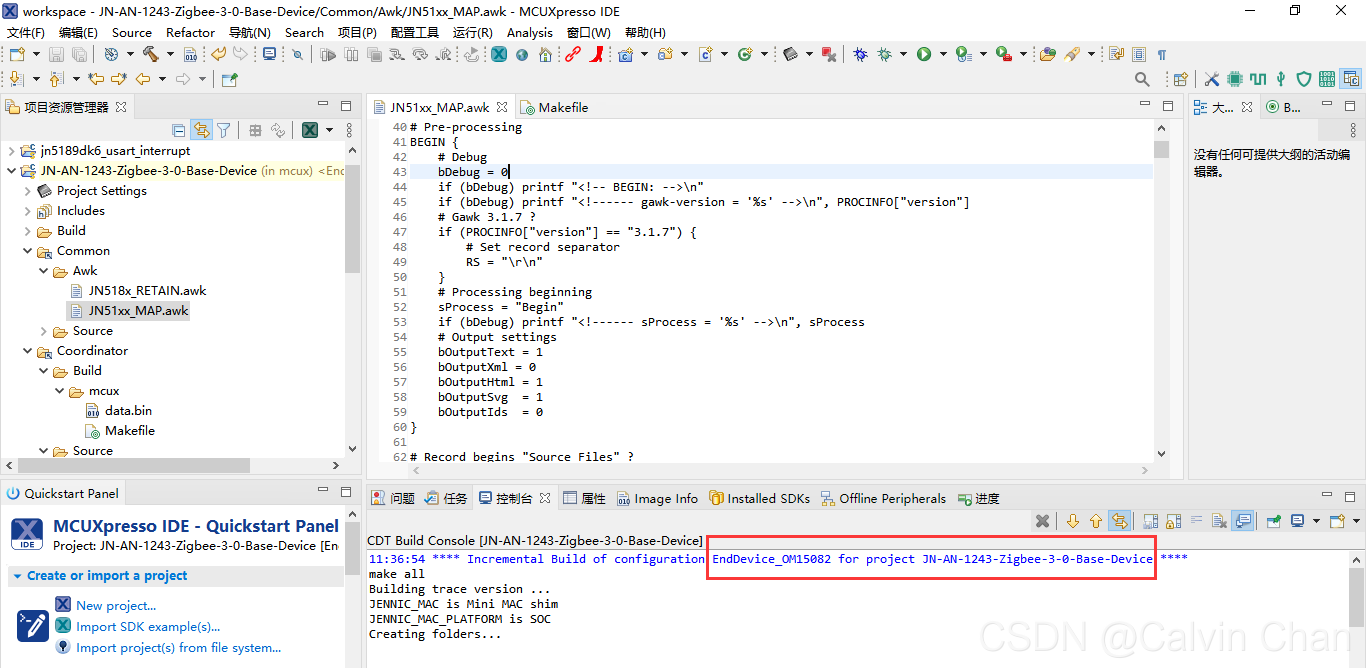

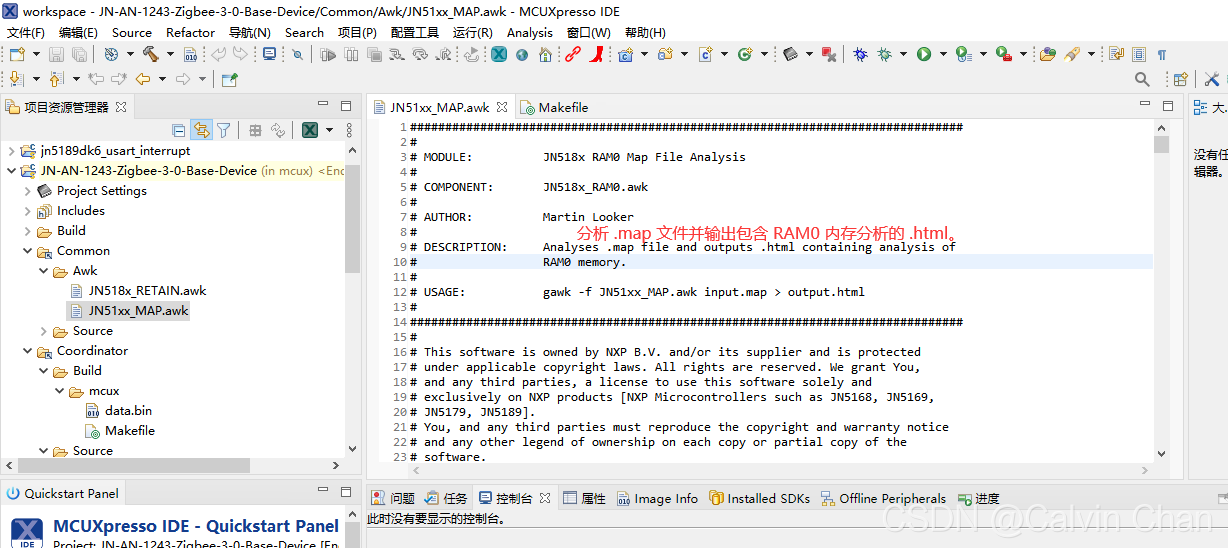

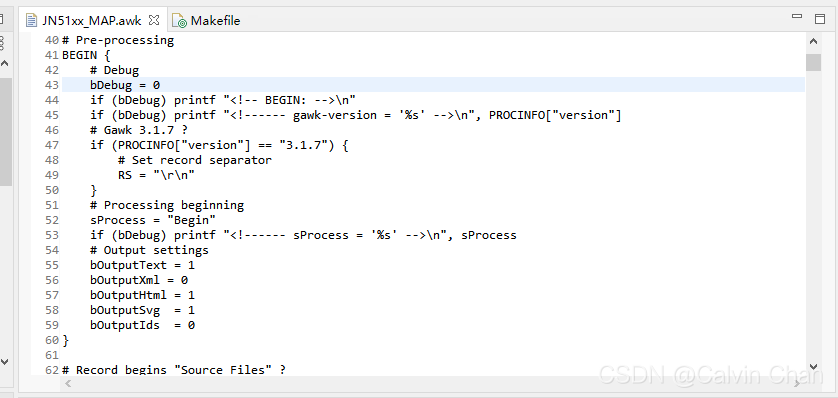

2、配置 awk 文件

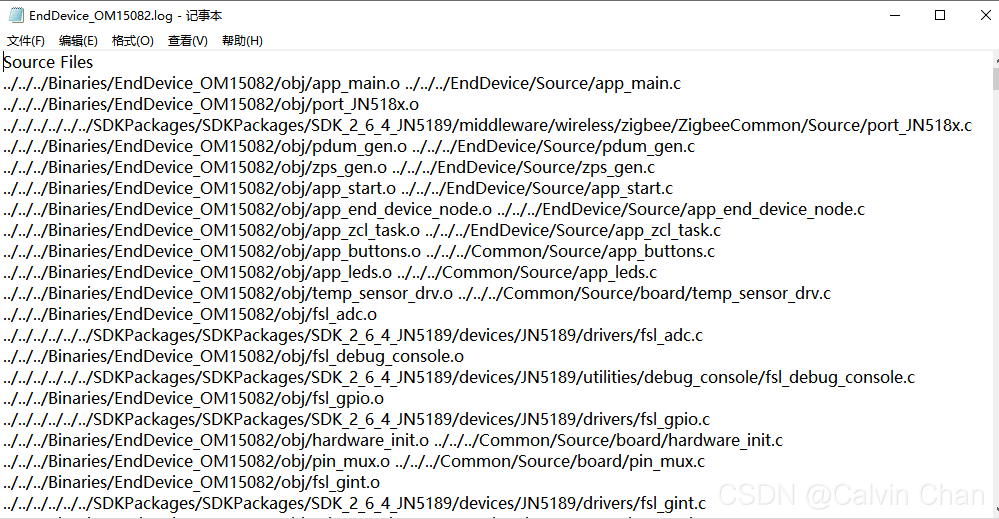

3、查看编译工程输出结果

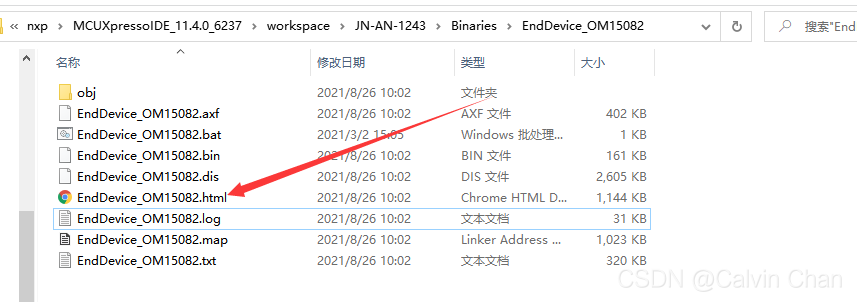

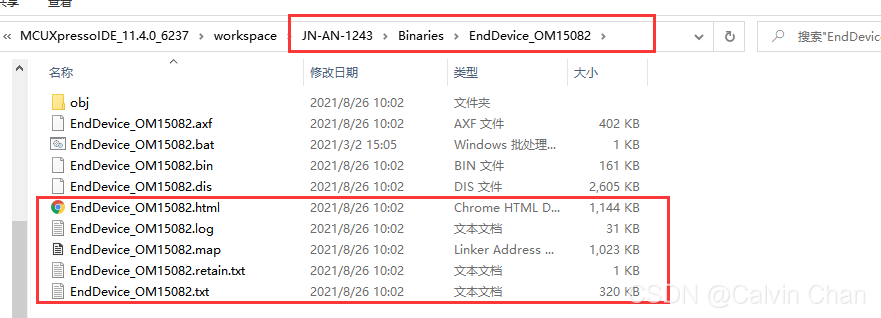

文件输出目录

.html 文件就是 gawk 分析 .map 文件输出的内存分析文件

三、查看内存分析结果

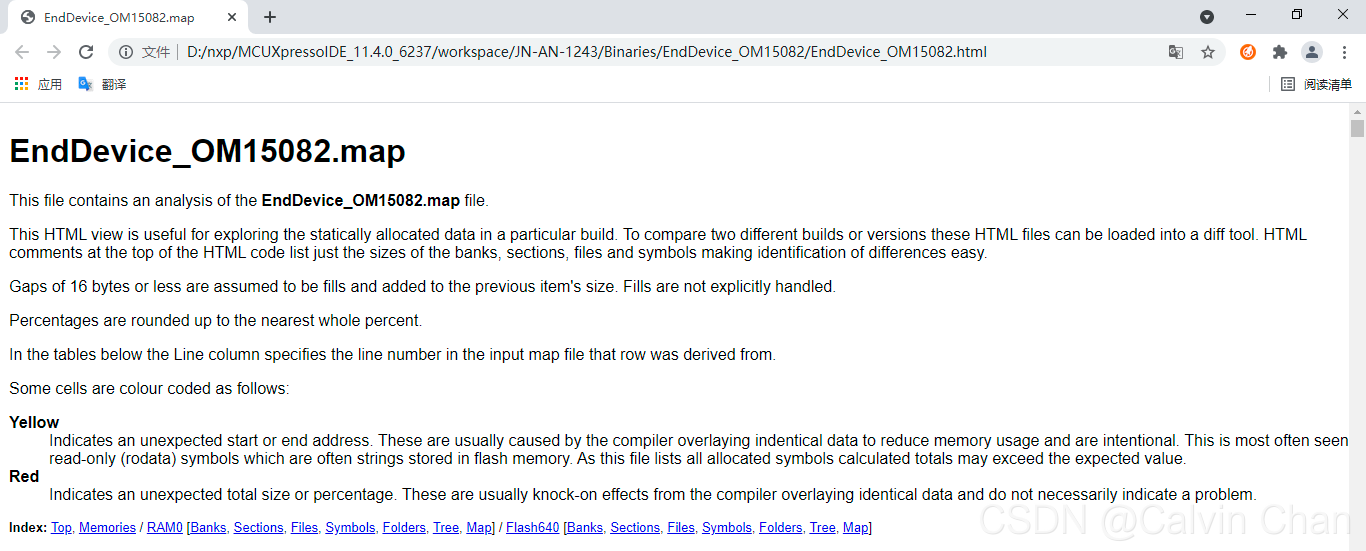

打开编译输出的 .html 文件

一些单元格的颜色编码如下：

黄色
        表示意外的开始或结束地址。这些通常是由编译器覆盖相同数据以减少内存使用量引起的，并且是有意的。这在只读（rodata）符号中最常见，这些符号通常是存储在闪存中的字符串。由于此文件列出了所有分配的符号，因此计算的总数可能会超出预期值。
红色
        表示意外的总大小或百分比。这些通常是编译器覆盖相同数据的连锁反应，并不一定表示存在问题。

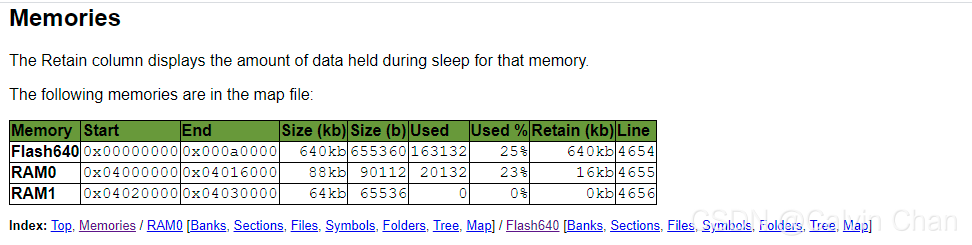

1、Memories

        JN5189 具有 640 KB 嵌入式闪存（Flash640）和 152 KB RAM （RAM0+RAM1）存储器。

        主 SRAM 由总共 152 KB 的片上静态 RAM 存储器组成。 主 SRAM 实现为多个 SRAM 实例，以便在需要较少 SRAM（2×4 KB 实例、2×8 KB 实例和 4×16 KB 实例）时对电源使用进行更多控制。 每个 SRAM 都有单独的时钟控制和电源开关。

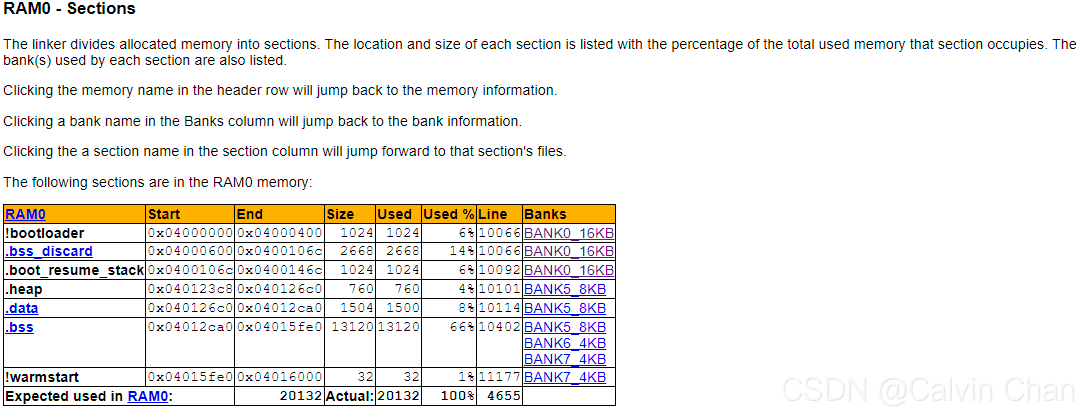

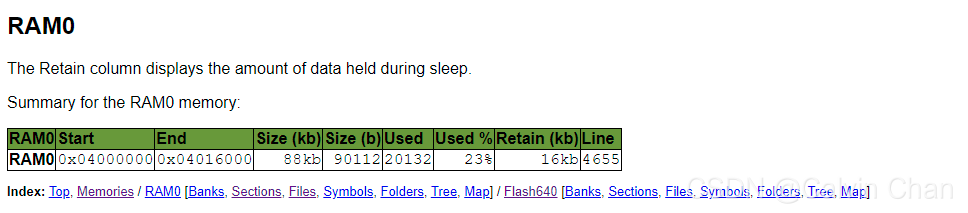

2、RAM0

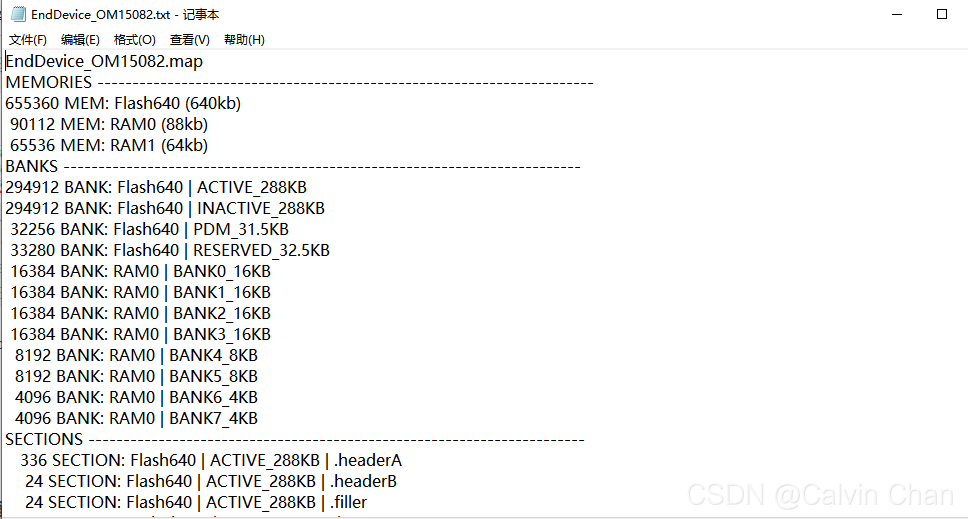

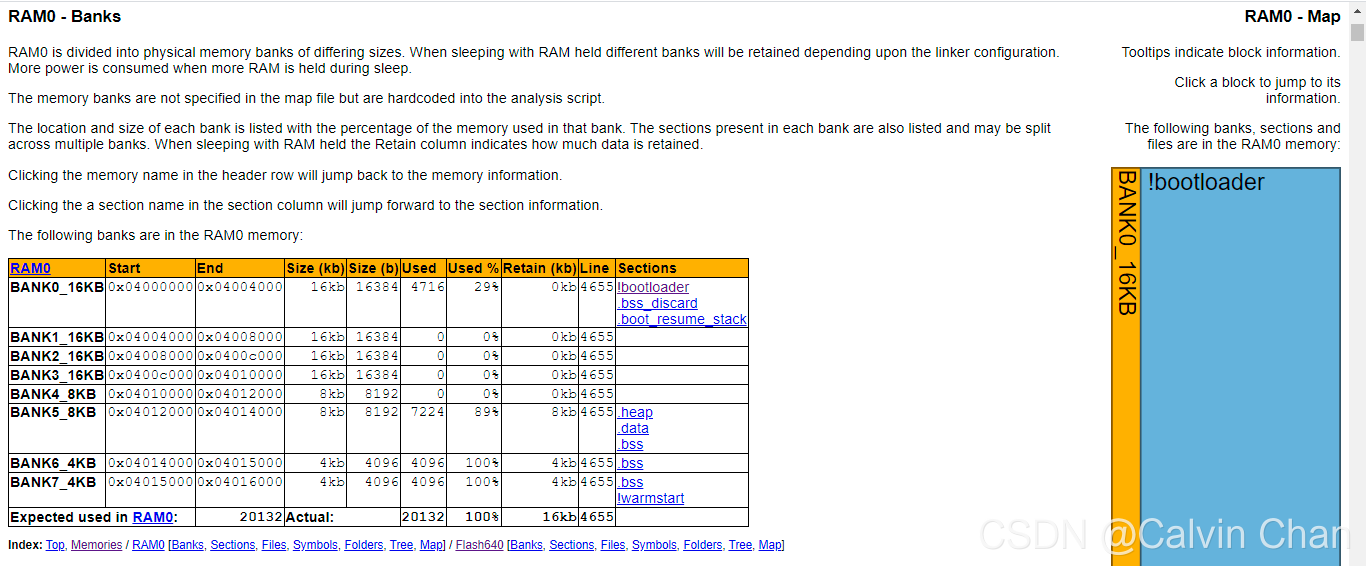

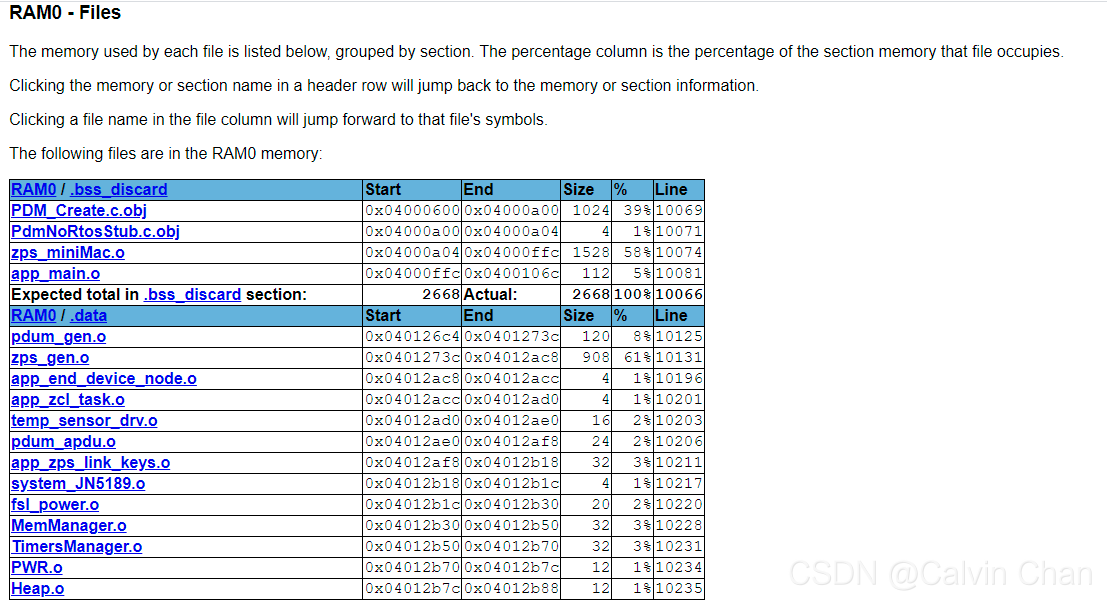

RAM0 有 Banks、Sections、Files、Symbols、Folders、Tree、Map 的内容，由于太多只截一部分内容。

RAM0 分为不同大小的物理内存组。 当 RAM 保持休眠时，将根据链接器配置保留不同的 bank。 在睡眠期间保留更多 RAM 会消耗更多功率。

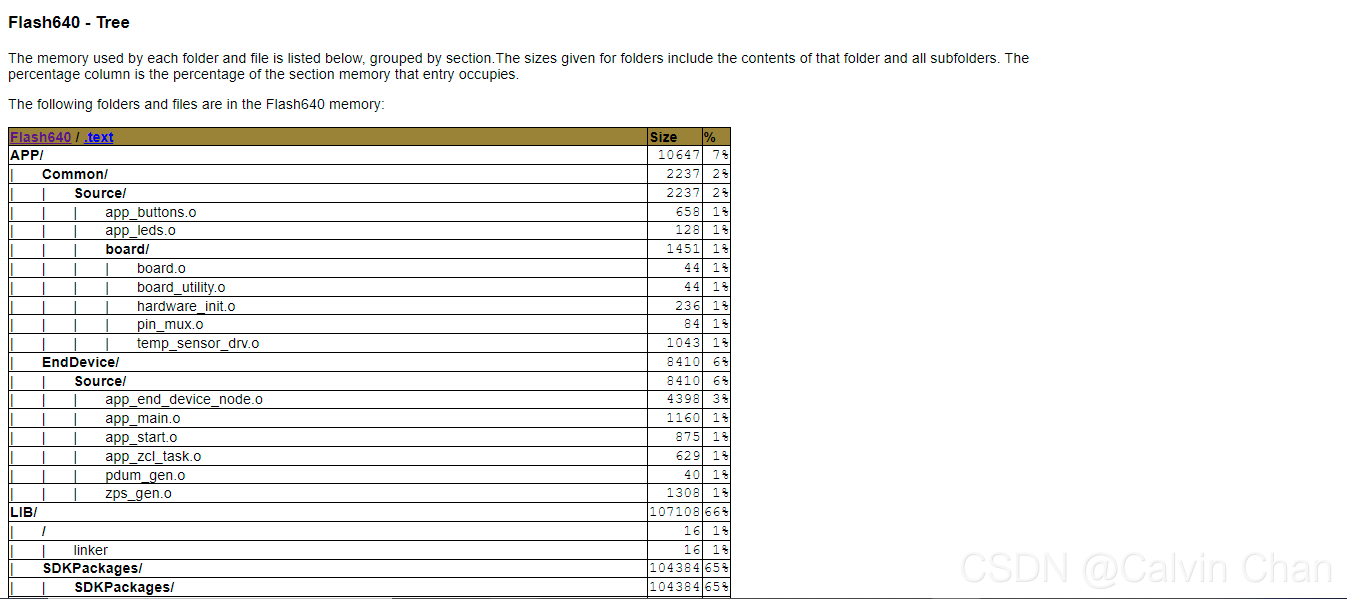

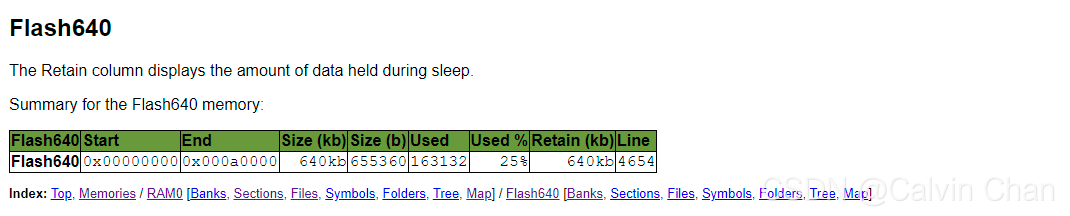

3、Flash640

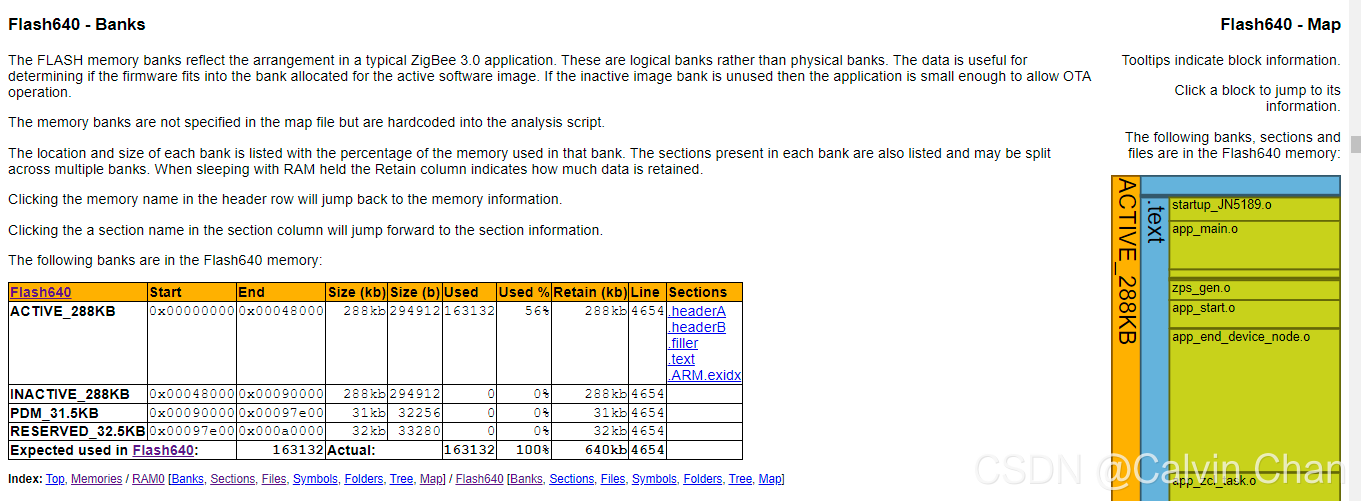

RAM0 有 Banks、Sections、Files、Symbols、Folders、Tree、Map 的内容，由于太多只截一部分内容。

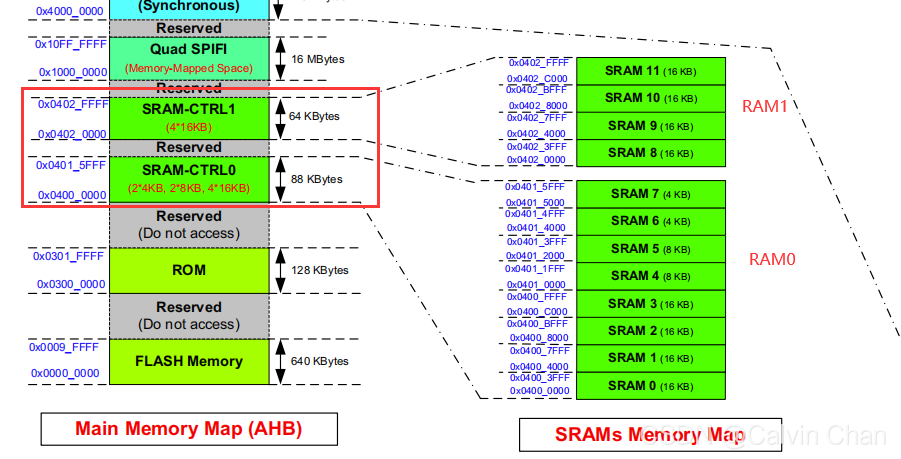

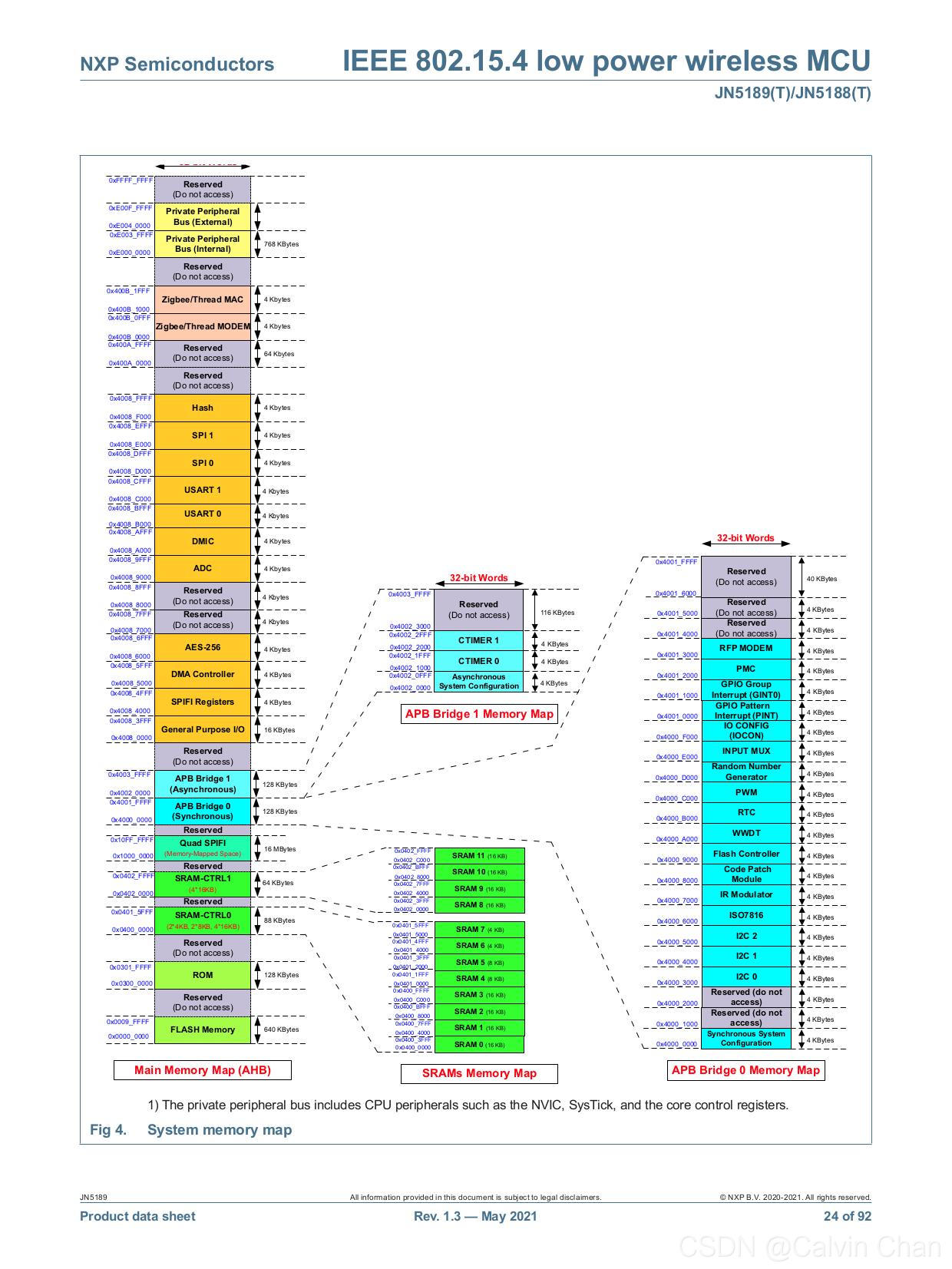

四、附 JN5189 System memory map
