海思芯片视频编码

---

MPP模块

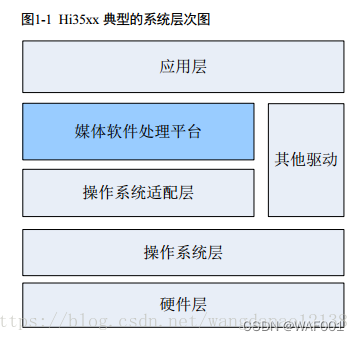

海思提供的媒体软件处理平台，可支持应用软件快速开发。该平台对应用软件屏蔽了芯片相关的复杂的底层处理，并对应用软件直接提供MPI（MPP Programe Interface）接口完成相应功能,如下未系统层次图。

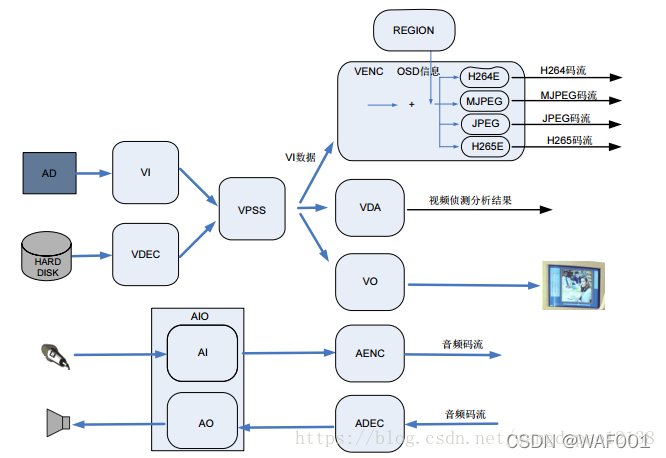

视频流整个处理流程

VI: 视频输入处理模块，可以对视频进行裁剪和缩放，且可以输出多路不同分辨率码流

VENC: 解码模块对编码后的视频码流进行解码，并将解析后的图像数据送 VPSS 进行图像处理或直接送 VO 显示。可对 H264/MPEG4/MPEG2 格式的视频码流进行解码

VPSS: 视频处理子模块，模块接收 VI 和解码模块发送过来的图像，可对图像进行去噪、图像增强、锐化等处理，并实现同源输出多路不同分辨率的图像数据用于编码、预览或抓拍

VDA: 模块接收 VI 的输出图像，并进行移动侦测和遮挡侦测，最后输出侦测分析结果。

VO: 模块接收 VPSS 处理后的输出图像，可进行播放控制等处理，最后按用户配置的输出协议输出给外围视频设备。

AI: 模块捕获音频数据，然后 AENC 模块支持按多种音频协议对其进行编码，最后输出音频码流。
AO: 用户从网络或外围存储设备获取的音频码流可直接送给 ADEC 模块，ADEC 支持解码多种不同的音频格式码流，解码后数据送给 AO 模块即可播放声音

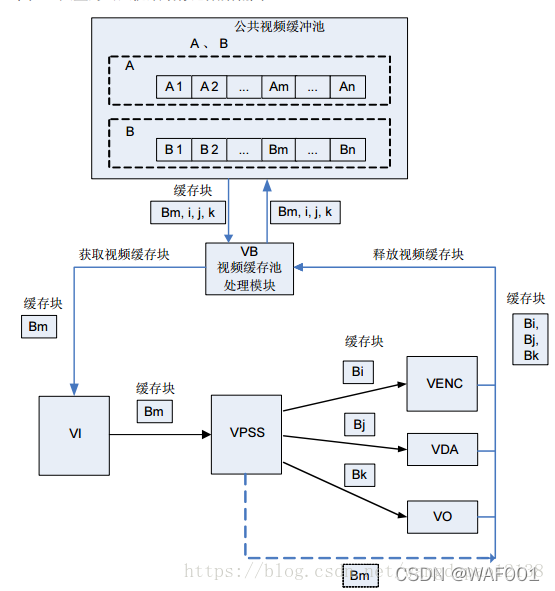

视频缓存池

1. 视频的本质是多帧图片，图片的本质是RGB或rawRGB数据，要占用一段连续内存
2. 视频的裁剪、缩放、修正处理等各种操作，本质上就是对内存中的数据进行运算
3. 视频缓存池(VB, video buffer)就是一段很大，又被合理划分和管理的内存，用来做视频数据的暂存和运算场地
4. 公共视频缓存池的公共2字，可以理解为全局变量，也就是各个模块都能访问的一段内存
5. 看似视频缓存块在各个模块之间流转，实际上并没有内存复制，而是指针在传递
6. 视频缓存池的内存由MPP来维护，我们在系统启动时就把整个SDRAM分成了2部分：系统部分（由linux kernel来维护管理）和mpp部分（由mpp系统来维护管理）
7. 缓存池需要几个，每个中包含几个缓存块，每个缓存块多大，都是可以由用户程序设置好参数，
