中间件容器化部署是为了实现GitOps模式的持续交付，实现部署即代码。痛点在于大多数中间件都是有状态的，本篇介绍如何实现有状态中间件的容器化部署。

常见中间件要实现容器化部署，需要解决以下问题：

对于网关类中间件，作为流量入口，虽然是无状态类型的中间件，但由于需要提供固定ip配置SLB，因此容器化部署就需要解决固定ip的问题。
对于存储类中间件，是有状态类型的中间件，容器重启后需要能访问同一个“持久化存储设备”，数据不容忍丢失，因此容器化部署需要解决持久化存储问题。

网关项目容器化部署解决方案

关于Ingress Controller

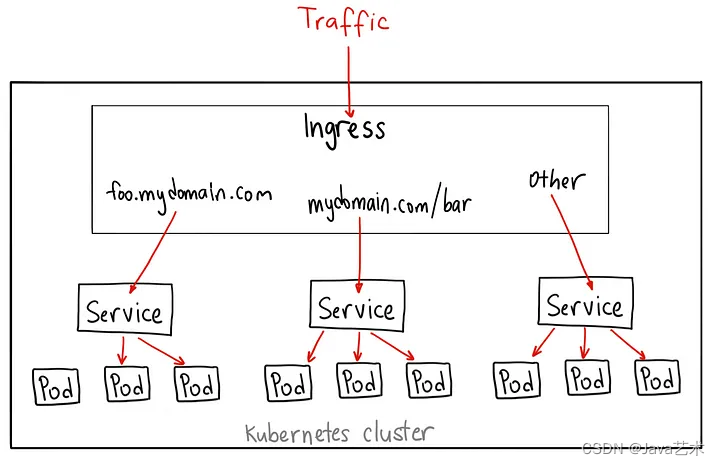

Ingress是k8s提供将集群内部服务（Service）暴露外部访问的定义http路由规则的资源，Ingress资源本身只是定义http路由策略，需要依赖Ingress Controller实现Ingress资源的路由策略。

Ingress Controller本身也是一个Service，通过设置Service的类型为NodePort(使用节点IP)或者ExternalIP、云服务提供商提供的LoadBalancer暴露给外部访问。
在这里插入图片描述

BFE Ingress Controller

BFE Ingress Controller是基于BFE实现的Ingress Controller，用于支持在Kubernetes中部署使用BFE进行七层流量代理转发，并能使用Ingress进行流量接入。

BFE Ingress Controller通过监听Service、Endpoints、Secrets、Namespace资源实现服务发现，TLS证书配置；通过监听Ingress资源触发生成新的配置文件并Reload，将Ingress资源定义的http/https路由规则转为bfe的路由配置，并通过调用bfe暴露的基于http协议的local reload接口通知bfe进程刷新配置。

示例：

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: test-http-ingress
  annotations:
    kubernetes.io/ingress.class: bfe
spec:
  tls:
  - hosts:
      - test.com
      secretName: test-com-tls-secret
  rules:
  - host: test.com
    http:
      paths:
      - path: /api/user
        pathType: Prefix
        backend:
          service:
            name: test-user
            port:
              number: 8080

此示例的意思是，配置一个Ingress资源，名称为test-http-ingress，ingress类型是bfe（标识该Ingress由BFE Ingress Controller处理），配置了一个host路由规则，将通过test.com域名访问，且路径前缀为/api/user的http请求转发给test-user服务的8080端口。还为test.com配置了tls证书，对应的secret资源名称为test-com-tls-secret。

Nginx Ingress Controller

Nginx Ingress Controller是基于Nginx实现的Ingress Controller，用于支持在Kubernetes中部署使用Nginx进行流量代理转发，并能使用Ingress进行流量接入。原理同前面介绍的BFE Ingress Controller。

示例：

apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
  name: test-http-ingress
  annotations:
    kubernetes.io/ingress.class: nginx
spec:
  tls:
  - hosts:
    - test.com
    secretName: test-com-tls-secret
  rules:
  - host: test.com
    http:
      paths:
      - path: /api/user
        pathType: Prefix
        backend:
          service:
            name: test-user
            port:
              number: 8080

此示例的意思是，配置一个Ingress资源，名称为test-http-ingress，ingress类型是nginx（标识该Ingress由Nginx Ingress Controller处理），配置了一个host路由规则，将通过test.com域名访问，且路径前缀为/api/user的http请求转发给test-user服务的8080端口。同样还为test.com配置了tls证书，对应的secret资源名称为test-com-tls-secret。

总结

使用Ingress实现流量入口是k8s的推荐方案，只需要为域名配置tls secret资源、ingress资源，配置路由规则，就可以由Ingress Controller将流量转发给后端服务。每新增一个微服务只需要创建一个Ingress资源。

Ingress Controller只是让网关实现Ingress资源描述的能力，真是解决将网关暴露给外网访问，解决静态IP问题的，是将Ingress Controller的Service的类型配置为LoadBalancer，利用云服务提供商实现的LoadBalancer解决静态IP问题。或是将Ingress Controller的Service的类型配置为NodePort，可使用任意一个Pod所在的Node的IP访问；如果是ExternalIP，则使用ExternalIP访问。如果是私有云，可自己实现LoadBalancer。

Ingress Controller本质也是CRD（自定义资源定义）+ 自定义Controller（即Operator），只不过这是k8s官方提供的资源定义（Ingress），并将实现Ingress资源描述的功能的自定义控制器称为Ingress Controller，因此不叫Operator。目前istio、nginx、bfe、kong、haproxy等流量网关都提供了Ingress Controller的实现。

数据存储中间件容器化部署解决方案

数据存储中间件才涉及到数据的持久化存储，因此持久化存储解决方案，就是解决数据存储中间件容器化的方案。

在k8s集群上部署有状态应用

通常需要持久化存储且对数据一致性0容忍的应用都是有状态应用。k8s提供StatefulSet控制器用来部署有状态应用，它管理具有唯一身份标识的多个pod（每个pod都有一个持久化的、唯一的ID），每个 pod 可以有自己的持久化存储卷。即便StatefulSet中的单个pod发生故障，持久化的pod标识符能够将现有的Volume（卷）与Kubernetes新启的pod进行匹配，以取代发生故障的pod。

持久化存储Volume

PV（Persistent Volume）：PV是描述持久化存储数据卷的资源，描述一个具体的Volume的属性，如Volume的类型、挂载的目录、远程存储服务器地址等。持久卷是集群资源，就像节点也是集群资源一样。PV持久卷和普通的Volume一样，也是使用卷插件来实现的，只是它们拥有独立于任何使用PV的Pod的生命周期。
PVC（Persistent Volume Claim）：PVC描述的是Pod想要使用的PV的属性，例如存储的大小、访问模式等（要求PV卷能够以ReadWriteOnce、ReadOnlyMany或ReadWriteMany模式之一来挂载）。
StorageClass：根据PVC创建PV，只有同属于一个StorageClass的PV和PVC，才可以绑定在一起。

K8S支持静态PV和动态PV：

静态PV：由运维事先创建好PV，开发人员根据PV定义PVC，缺点是PV一多就很难管理，且不利于自动化。
动态PV：由StorageClass的provisoner动态监听PVC，根据PVC动态的创建PV。

一、通过使用远程块存储实现计算存储分离

可以利用rdb、cephfs的k8s StorageClass，将mysql、kafka的数据存储到远程块存储/分布式文件系统。

CephFS-Provisioner

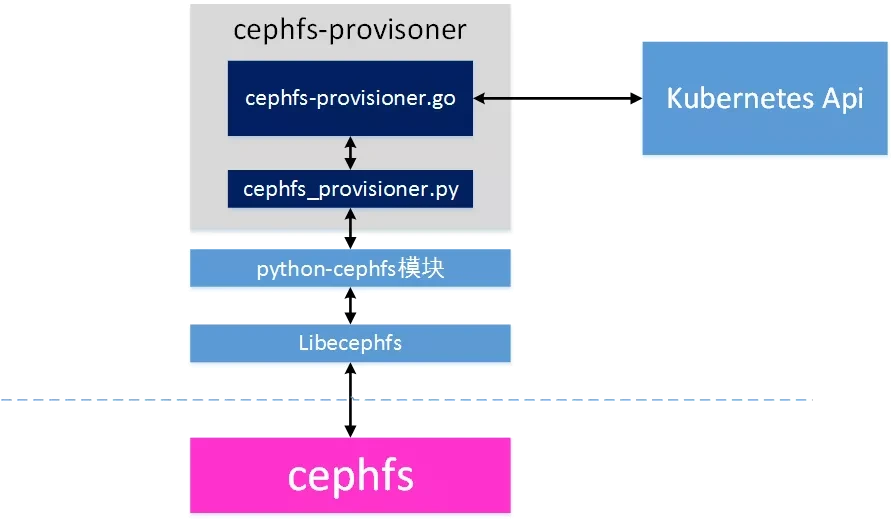

cephfs-provisioner是kubernetes官方社区提供的Cephfs的StorageClass支持，主要watch kubernetes中PVC资源的 CURD事件，然后创建PV。
在这里插入图片描述

RBD-Provisioner

rbd-provisioner是kubernetes官方社区提供的Ceph RBD的StorageClass支持，主要watch kubernetes中PVC资源的 CURD事件，然后创建PV。

二、通过节点亲和性实现持久化存储

在申请资源的时候，按照虚拟机部署的规格去购买虚拟机，满足CPU、内存、硬盘的要求，将购买的节点加入k8s集群，并为这些节点打标签。

例如，部署mysql的节点，标签设置为mysql-node，这样编写mysql的StatefulSet时，通过配置节点亲和性，将pod部署到mysql-node节点上。

但是该方案无法实现计算存储分离，动态扩缩容显的无能为力。另外要求其它pod不能部署到这几个节点。

总结

使用PV+PVC方式，实际就是挂载一个远程文件系统/块存储设备，存在网络I/O性能开销，具体性能影响，要看远程文件系统/块存储设备的实现原理，可能会利用本地磁盘暂存+内存缓存减少一些网络I/O的开销，但肯定比不上使用节点本地磁盘，并且出现问题较难排查，需要有这方面的专家才敢这么去做。因此对于Mysql这类有状态的中间件，我们目前还是当成IaC资源申请使用，不考虑容器化部署。
