NR 5G 频谱

3GPP协议定义了从Sub3G,C-band到毫米波的5G目标频谱

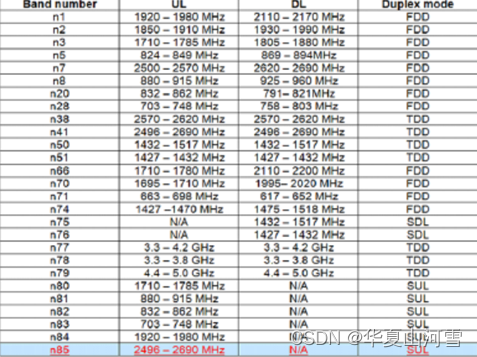

Sub6G频谱FR1

SUL：Single UpLink，用于上下行解耦

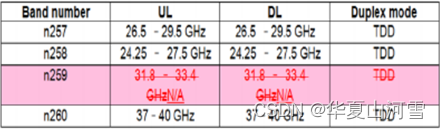

毫米波频谱FR2

5G目标网频谱

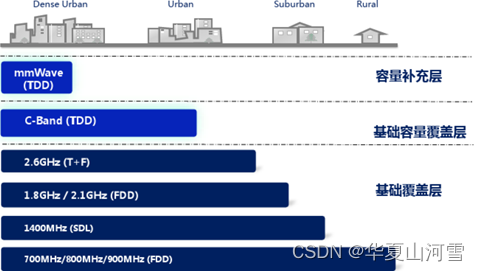

5G目标网是多层次组网结构，包括Sub3G，C-band和毫米波
C-band（3.4GHz-4,9GHz）可以提供至少200M的全球带宽，成为5G网络的主力频谱

NR-ARFCN和频率之间换算

根据R16版本的38.104协议，得到如下内容：
把0-100000MHz分成三段如下

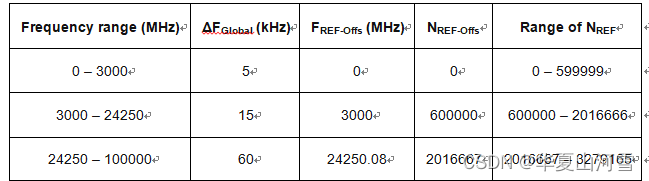

Table 5.4.2.1-1: NR-ARFCN parameters for the global frequency raster

其中FR1和FR2中每个频段的范围和频点间隔步进如下图所示

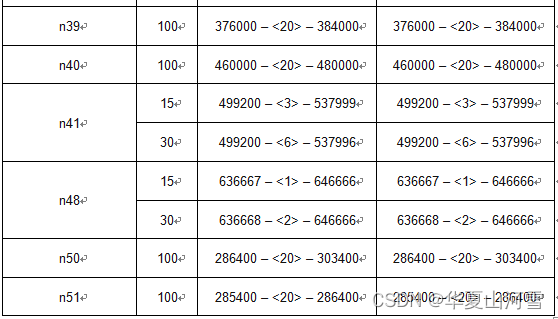

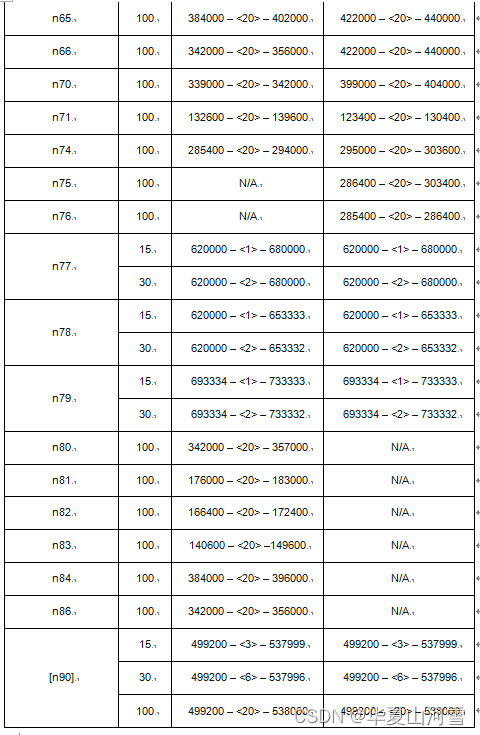

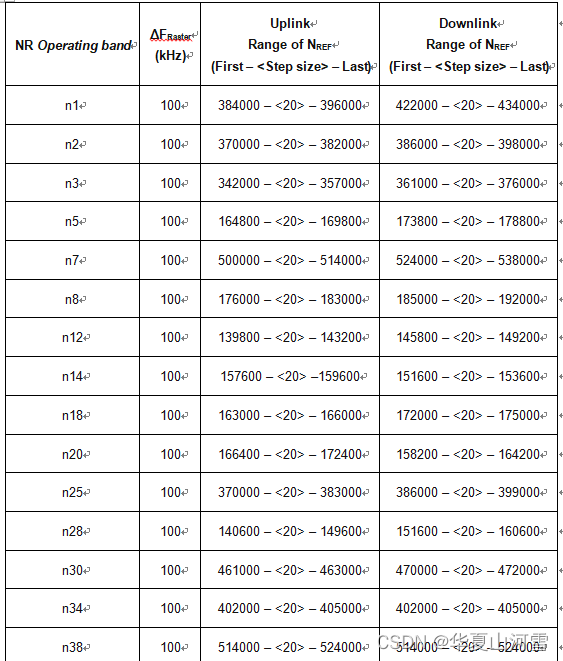

Table 5.4.2.3-1: Applicable NR-ARFCN per operating band in FR1

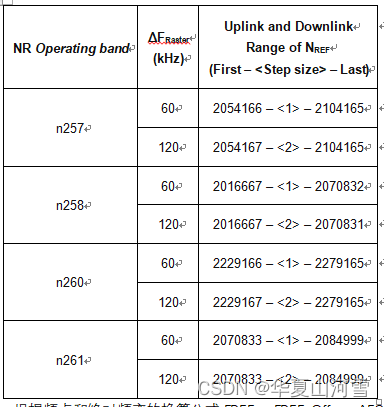

Table 5.4.2.3-2: Applicable NR-ARFCN per operating band in FR2

根据频点和绝对频率的换算公式FREF = FREF-Offs + ΔFGlobal (NREF – NREF-Offs)，其中FREF是绝对频率，NREF就是咱们说的NR-ARFCN，FREF-Offs就是上表5.4.2.1-1中的第三列，ΔFGlobal上表5.4.2.1-1中的第二列，NREF-Offs上表5.4.2.1-1中的第四列。

举例计算：
此处可以假设NR-ARFCN=520146，那么查表5.4.2.1-1可得FREF-Offs =0，ΔFGlobal =5，NREF-Offs =0；代入公式计算可知0+5*(520146-0)=2600730kHz=2600.73MHz
