6.1 IA-32指令类型（一）

IA-32中的主要指令类型 b - 8位，w - 16 位，l - 32 位

（1）传送指令

通用数据传送指令
MOV：	一般传送，包括movb、movw和movl等
MOVS：	符号扩展传送，如movsbw、movswl等
MOVZ：	零扩展传送，如movzwl、movzbl等
XCHG：	数据交换
PUSH/POP：	入栈/出栈，如pushl,pushw,popl,popw等
地址传送指令
LEA：	加载有效地址， 如leal(%edx,%eax), %eax”的功能为 R[eax]←R[edx]+R[eax]， 执行前，若R[edx]= i ，R[eax]= j ，则指令执行后，R[eax]= i + j
输入输出指令
IN和OUT：	I/O端口与寄存器之间的交换
标志传送指令
PUSHF、POPF：	将EFLAG压栈，或将栈顶内容送EFLAG

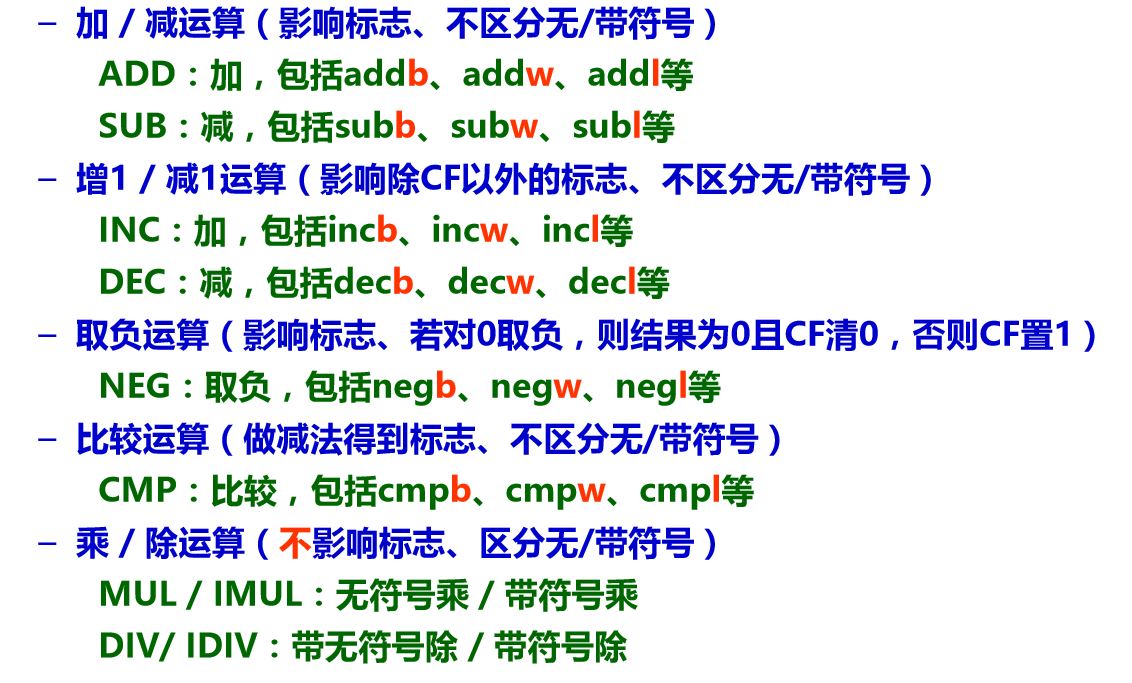

（2）定点算术运算指令

加/ 减运算	（影响标志、不区分无/带符号）
ADD：	加，包括addb、addw、addl等
SUB：	减，包括subb、subw、subl等
增1 / 减1运算	(影响除CF以外的标志、不区分无/带符号）
INC：	加，包括incb、incw、incl等
DEC：	减，包括decb、decw、decl等
取负运算	（影响标志、若对0取负，则结果为0且CF清0，否则CF置1）
NEG：	取负，包括negb、negw、negl等
比较运算	（做减法得到标志、不区分无/带符号）
CMP：	比较，包括cmpb、cmpw、cmpl等 –
乘/ 除运算	（不影响标志、区分无/带符号）
MUL / IMUL：	无符号乘/ 带符号乘
DIV/ IDIV：	带无符号除/ 带符号除

（3）按位运算指令

逻辑运算
NOT：	非，包括notb、notw、notl等
AND：	与，包括andb、andw、andl等
OR：	或，包括orb、orw、orl等
XOR：	异或，包括xorb、xorw、xorl等
TEST：	做“与”操作测试，仅影响标志

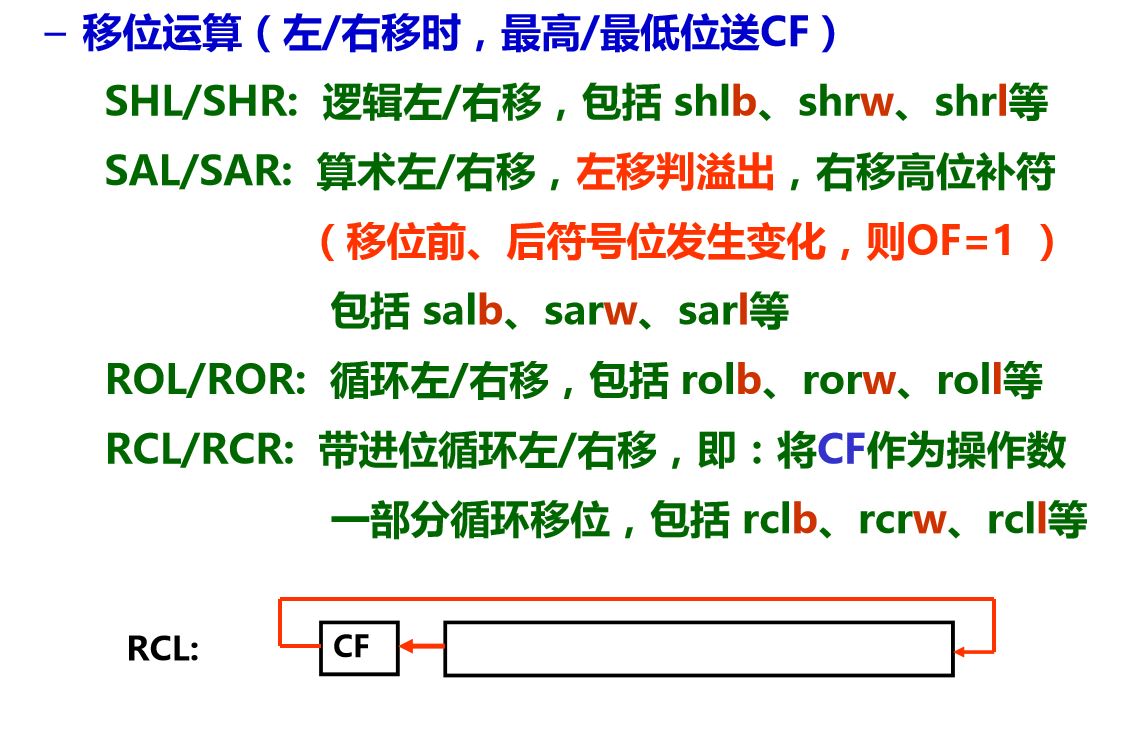

移位运算	（左/右移时，最高/最低位送CF）
SHL/SHR:	逻辑左/右移，包括shlb、shrw、shrl等
SAL/SAR:	算术左/右移，左移判溢出，右移高位补符 （移位前、后符号位发生变化，则OF=1 ） 包括salb、sarw、sarl等
ROL/ROR:	循环左/右移，包括rolb、rorw、roll等
RCL/RCR:	带进位循环左/右移，即：将CF作为操作数 一部分循环移位， 包括rclb、rcrw、rcll等

（4）控制转移指令

无条件转移指令
JMP DST：	无条件转移到目标指令DST处执行
条件转移
Jcc DST：	cc为条件码，根据标志（条件码）判断是否满足条件， 若满足 ，则转移到目标指令DST处执行，否则按顺序执行
条件设置
SETcc DST：	按条件码cc判断的结果保存到DST（是一个8位寄存器）
调用和返回指令	（用于过程调用）
CALL DST：	返回地址RA入栈，转DST处执行
RET：	从栈中取出返回地址RA，转到RA处执行
中断指令

6.1 IA-32中的传送指令

1. 常用传送指令

2. 栈

• 栈（Stack）是一种采用**“先进后出”** 方式进行访问的一块存储区，用于嵌套过程调用 。从高地址向低地址增长。

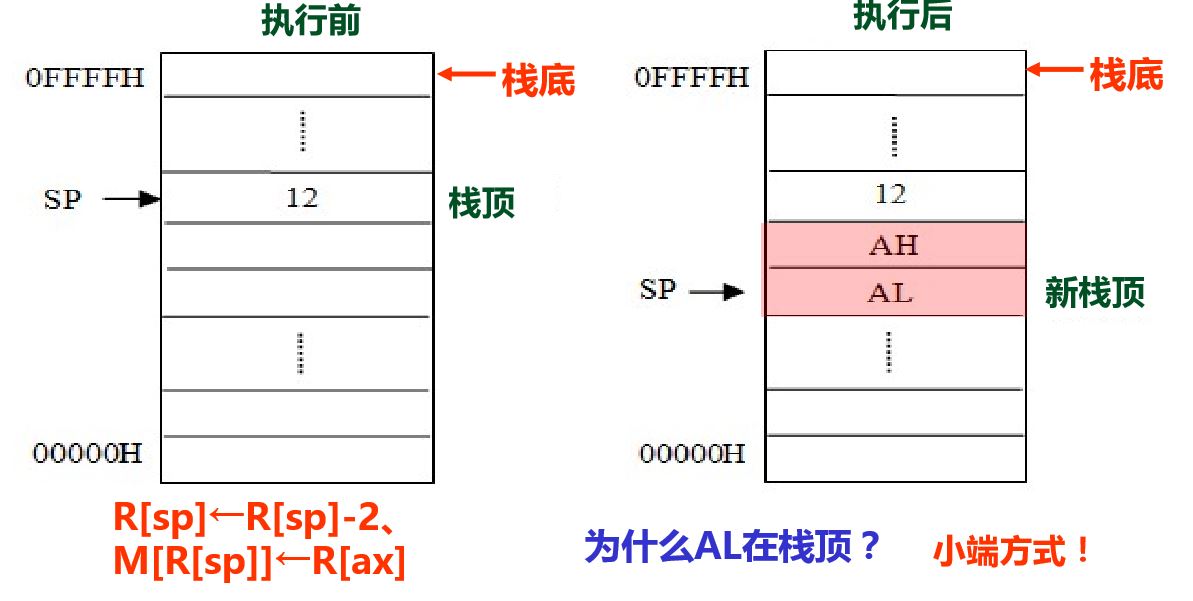

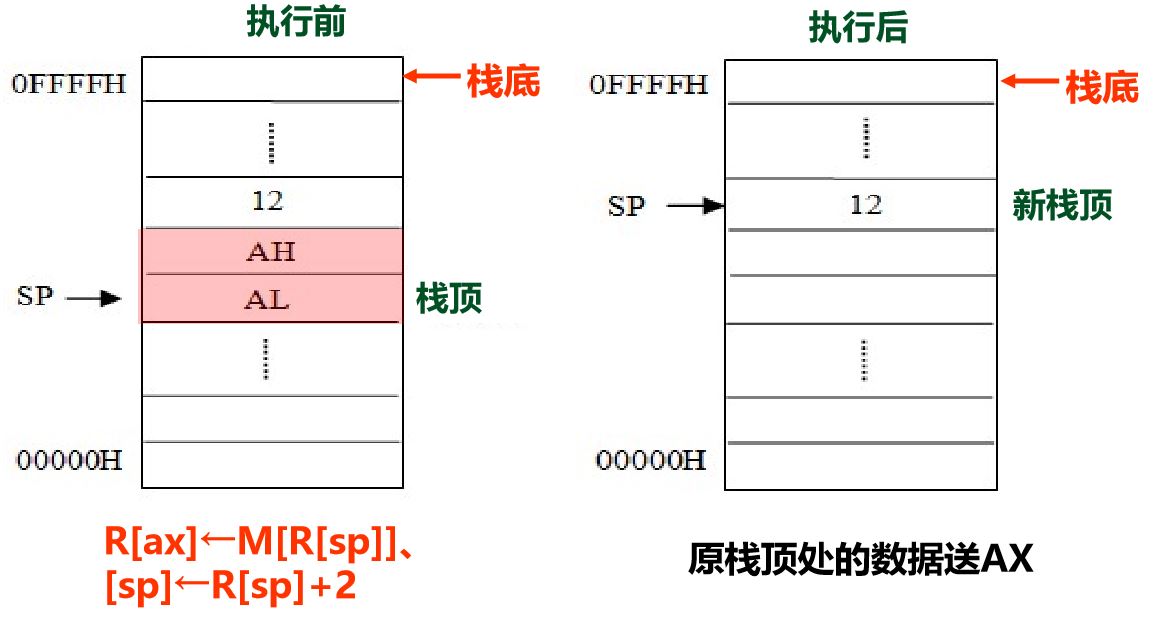

• “入栈”（pushw%ax） 和 “出栈” （popw%ax）


3. 指令的执行

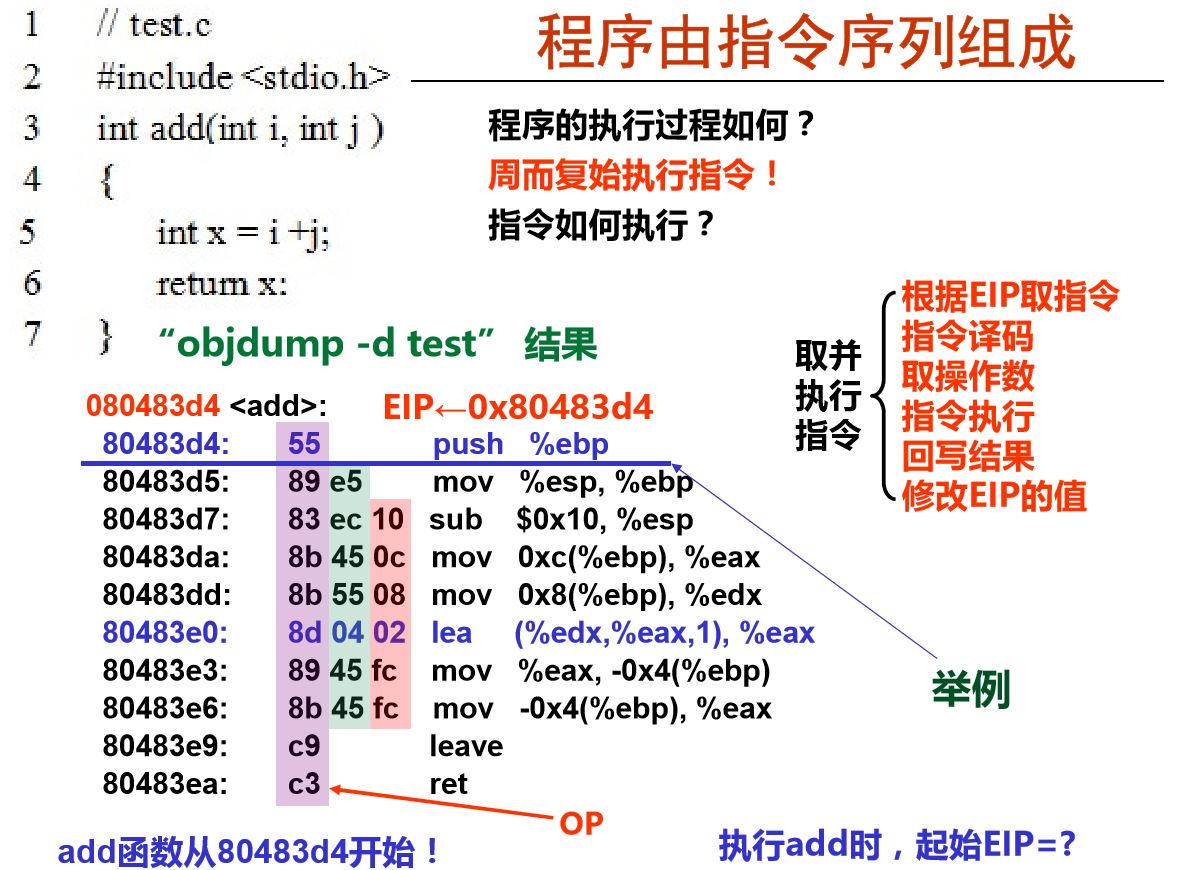

（1）程序由指令序列组成

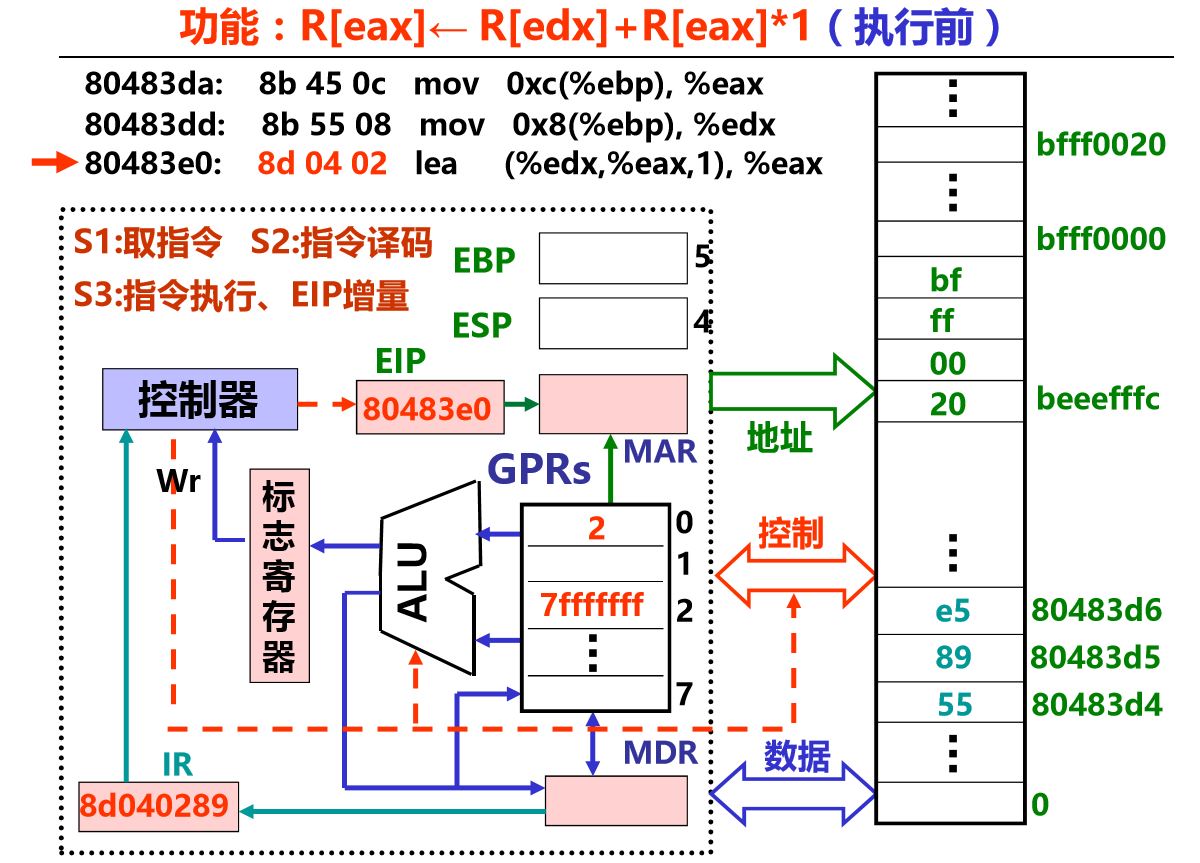

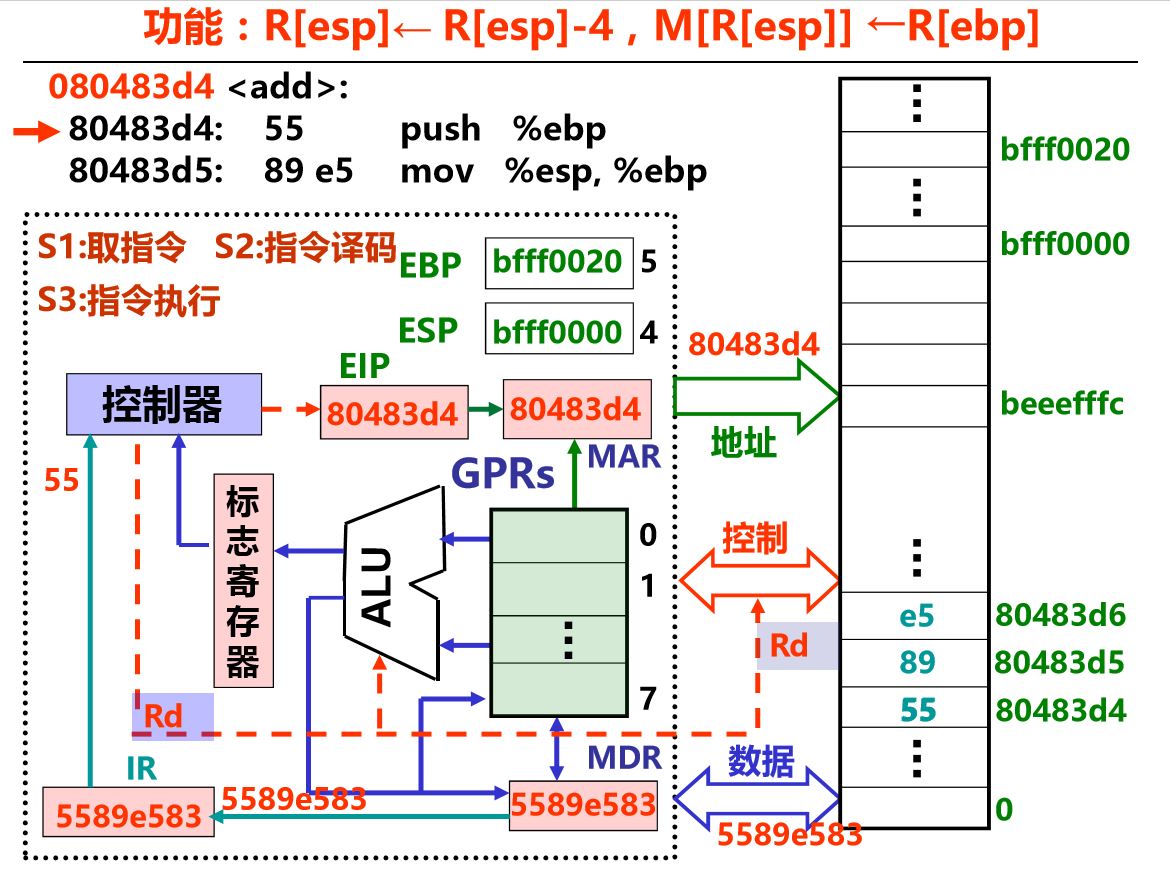

（2）指令执行过程示例

（3）传送指令举例

将以下Intel格式指令转换为AT&T格式指令，并说明功能。

//Intel格式
push ebp
mov  ebp, esp
mov  edx, DWORD PTR [ebp+8]
mov  bl, 255
mov  ax, WORD PTR [ebp+edx*4+8]
mov  WORD PTR [ebp+20],dx
lea  eax, [ecx+edx*4+8]

//At&T格式
pushl %ebp //R[esp]←R[esp]-4，M[R[esp]] ←R[ebp]，双字
movl  %esp, %ebp //R[ebp] ←R[esp]，双字
movl  8(%ebp), %edx //R[edx] ←M[R[ebp]+8]，双字
movb  $255, %bl //R[bl]←255，字节
movw  8(%ebp,%edx,4), %ax   //R[ax]←M[R[ebp]+R[edx]×4+8]，字
movw  %dx, 20(%ebp) //M[R[ebp]+20]←R[dx]，字
leal  8(%ecx,%edx,4), %eax  //R[eax]←R[ecx]+R[edx]×4+8，双字

6.2 IA-32中的定点算数运算指令

1. 运算指令

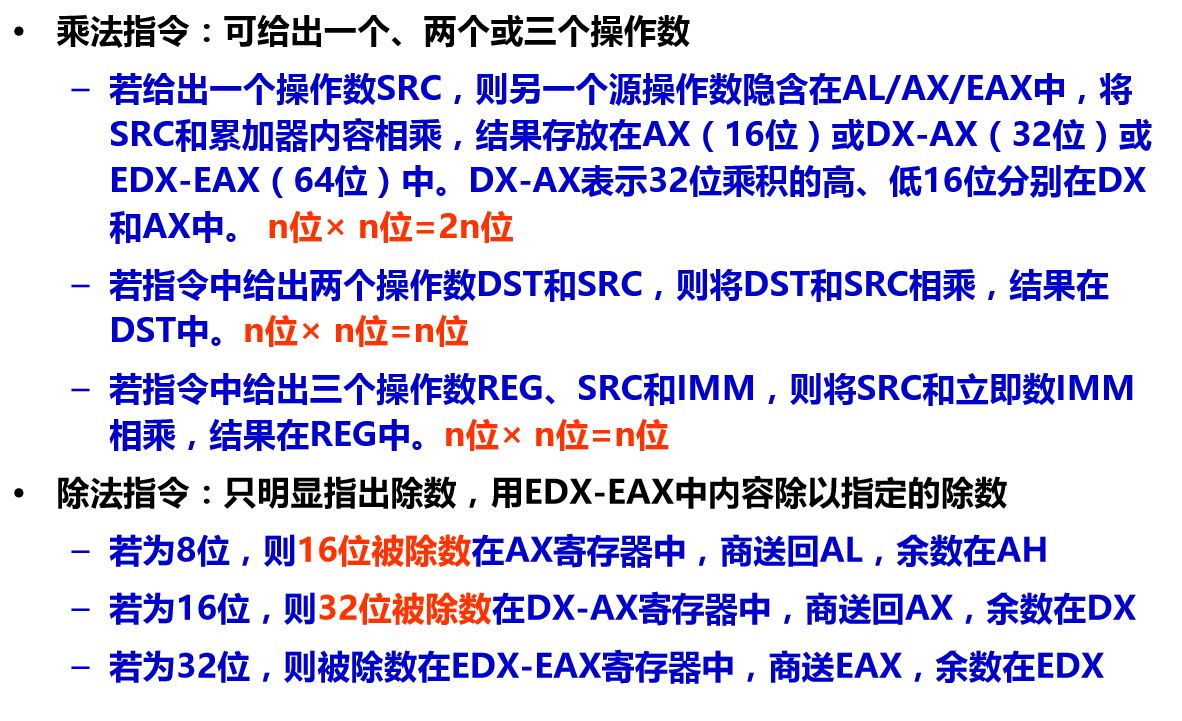

2. 整数乘除指令

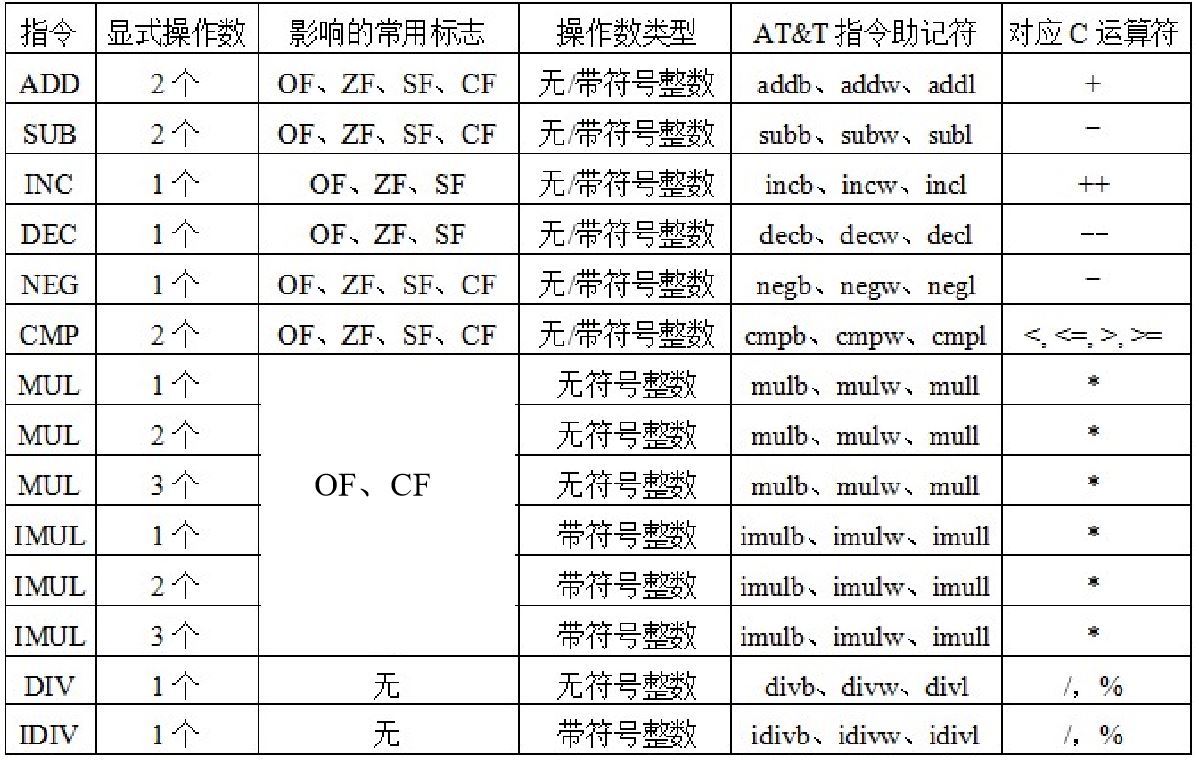

3. 定点算术运算指令汇总

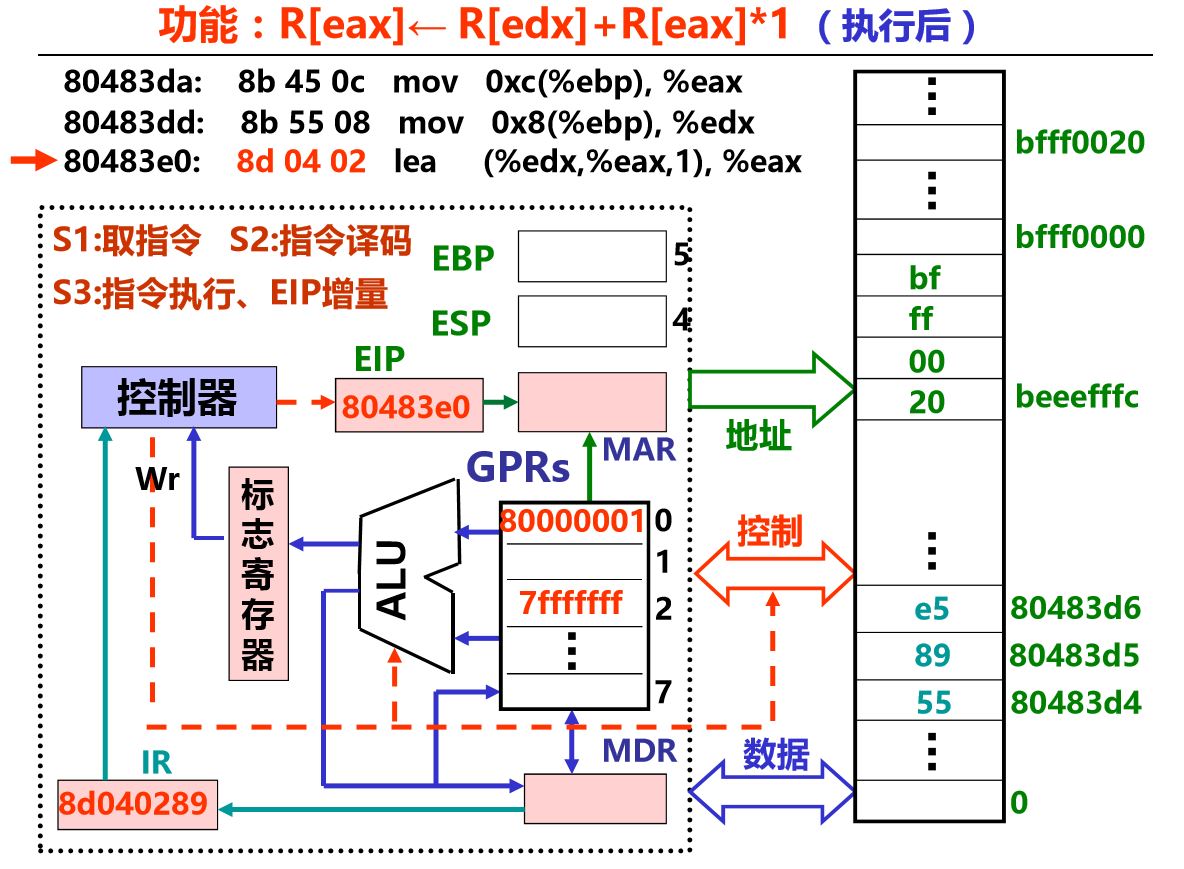

4. 指令执行过程举例

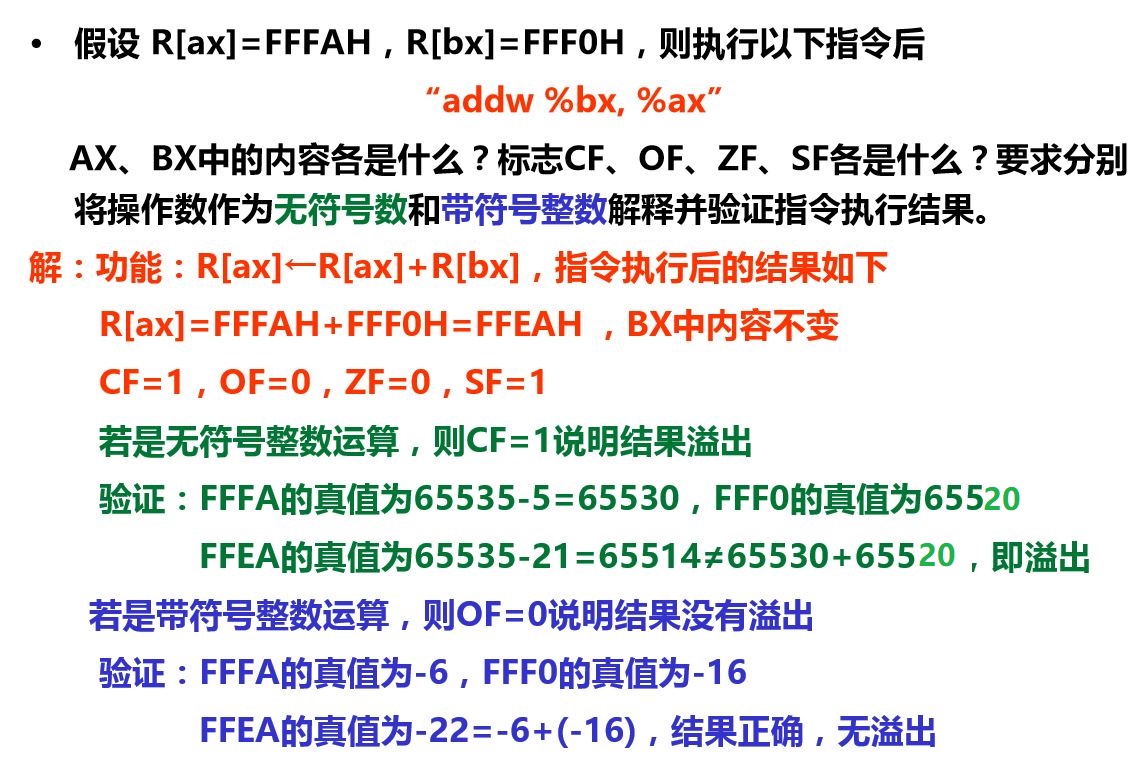

5. 定点加法指令举例

6. 定点乘法指令举例

例一

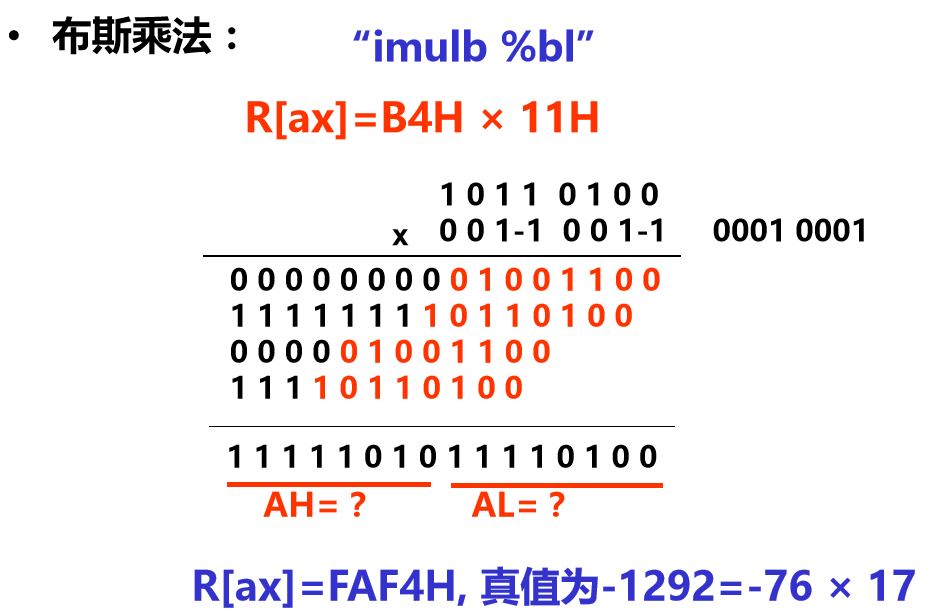

布斯乘法

例二

Q:假设R[eax]=000000B4H，R[ebx]=00000011H， M[000000F8H]=000000A0H，请问： 执行指令“imull $-16, (%eax,%ebx,4), %eax”后哪些寄存器和存储单元发生 了变化？乘积的机器数和真值各是多少？

解：
  “imull -16, (%eax,%ebx,4),%eax”
  功能为R[eax]←(-16)×M[R[eax]+R[ebx]×4] ，执行结果如下
  R[eax]+R[ebx]×4=000000B4H+00000011H<<2=000000F8H
  R[eax]=(-16)×M[000000F8H]
     =(-16)×000000A0H（带符号整数乘）
     =16 ×（-000000A0H）
     =FFFFFF60H<<4
     =FFFFF600H
  EAX中的真值为-2560

6.3 IA-32中的按位运算指令

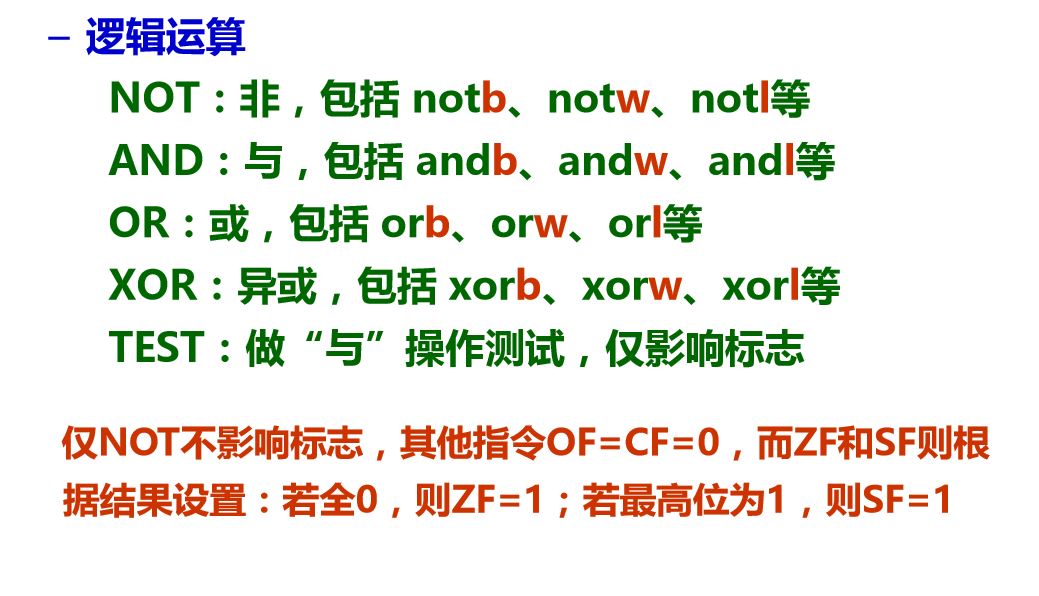

1. 按位运算指令

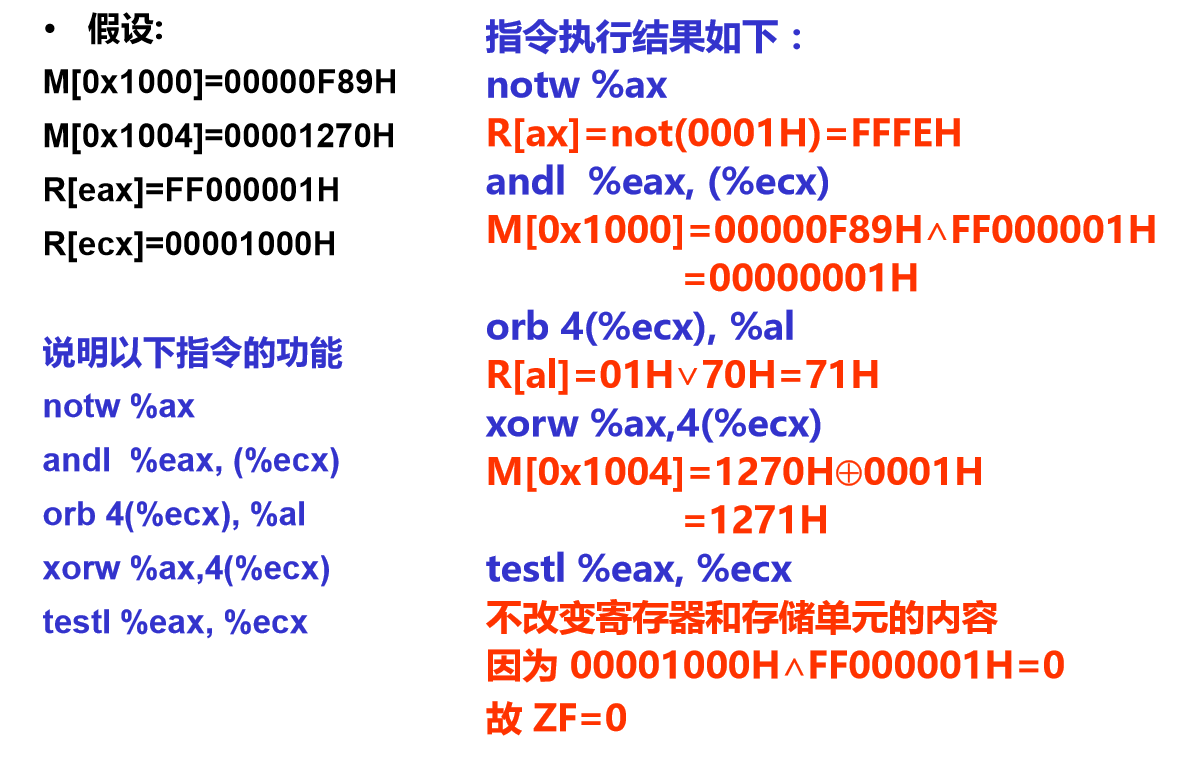

2. 逻辑运算指令举例

3. 按位运算指令举例

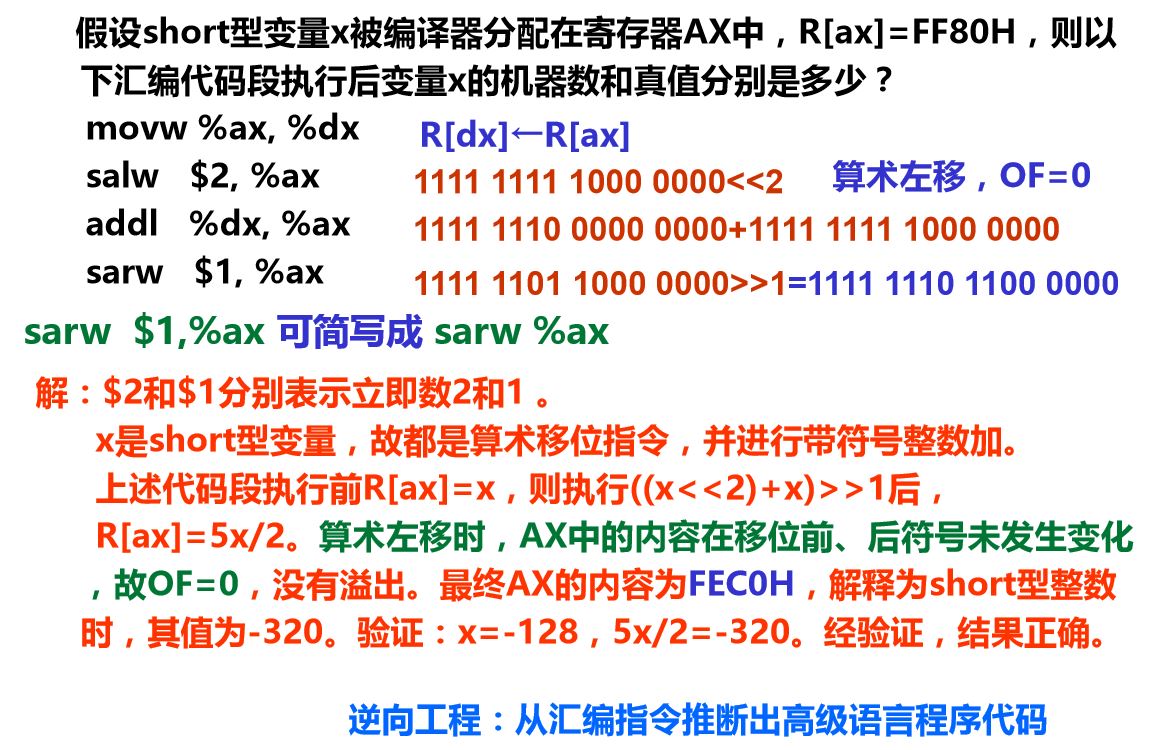

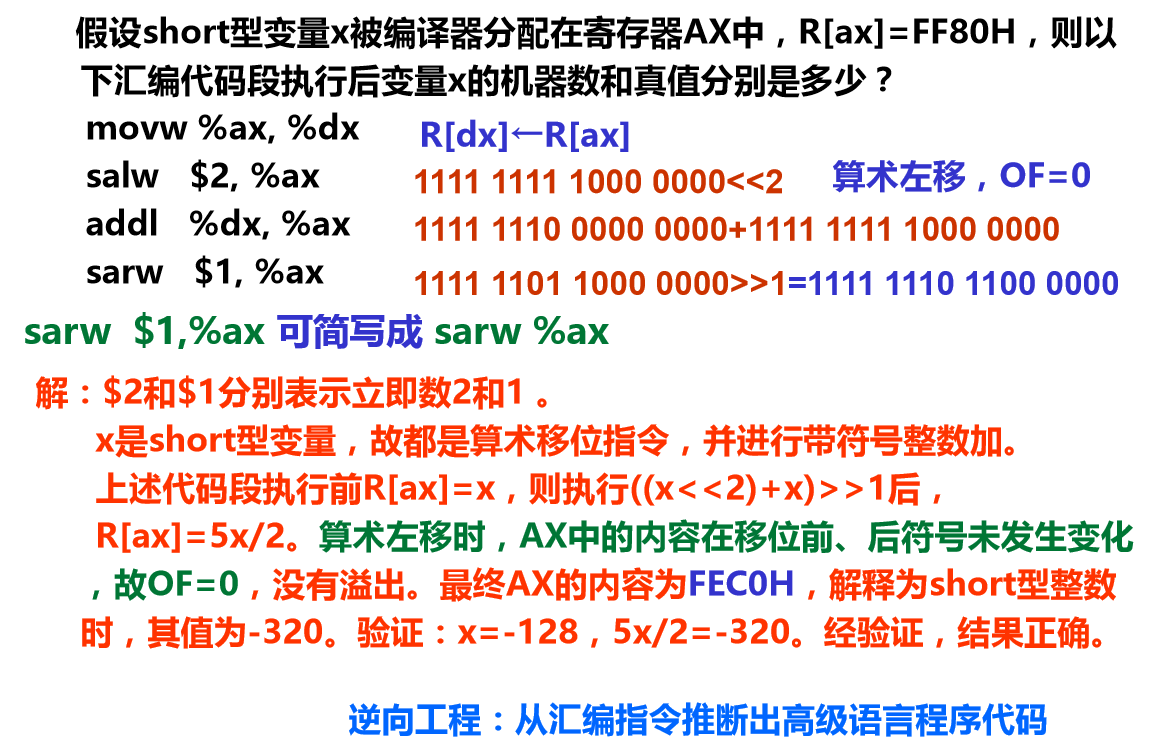

4. 移位指令举例
