猫盘ttl刷机教程

猫盘的硬件参数：

• CPU： Marvell A3720 双核 2线程

• 内存：512M DDR3

• 接口：SATA3.0、TTL引脚、外置USB引脚（不能直接插U盘）

• 网口：千兆

除此之外，猫盘虽然体积不大，但是内置的空间是可以容纳一块2.5寸硬盘插在SATA3.0口上的。

猫盘刷黑群晖：

热心的大神为猫盘重新写了Uboot、同时制作了适合于猫盘的黑群晖固件。使我们的猫盘还可以发挥更大的余热。同时猫盘的硬件几乎和群晖官方设备DS119J 是一样的。（猫盘的内存是512M、而DS119J的内存是256M）所以兼容性绝对是黑群晖的首选，毕竟猫盘体积小、省电。

热心的大佬们已经发布了好多种猫盘刷群晖的固件：

• Debian + 群晖 双系统

• Openwrt + 群晖双系统

• 单群晖系统一机一码加密版

• 单群晖通刷不限制版

猫盘刷群晖其实以上固件都可以使用，但是从方便的角度来讲，单群晖无疑是最受欢迎的版本。嗯，真香。甚至于闲鱼上面单群晖版本都要贵出一些软妹币。

“单群晖一机一码加密版本”，“单群晖通刷不限制版”从本质上来说并没有什么区别。所谓的加密就是你需要提供机器的硬件UID给到固件卖家。卖家会根据你的UID给你生成一个只适用于你猫盘硬件的固件。如果你要刷到其他的猫盘里。嗯，对不起，不能启动。

所以自11月7号“单群晖通刷不限制版”被大神放出来的同时，就意味着所有猫盘的硬件都可以自由的、方便的刷单群晖了。

一、准备工作

1.猫盘一只

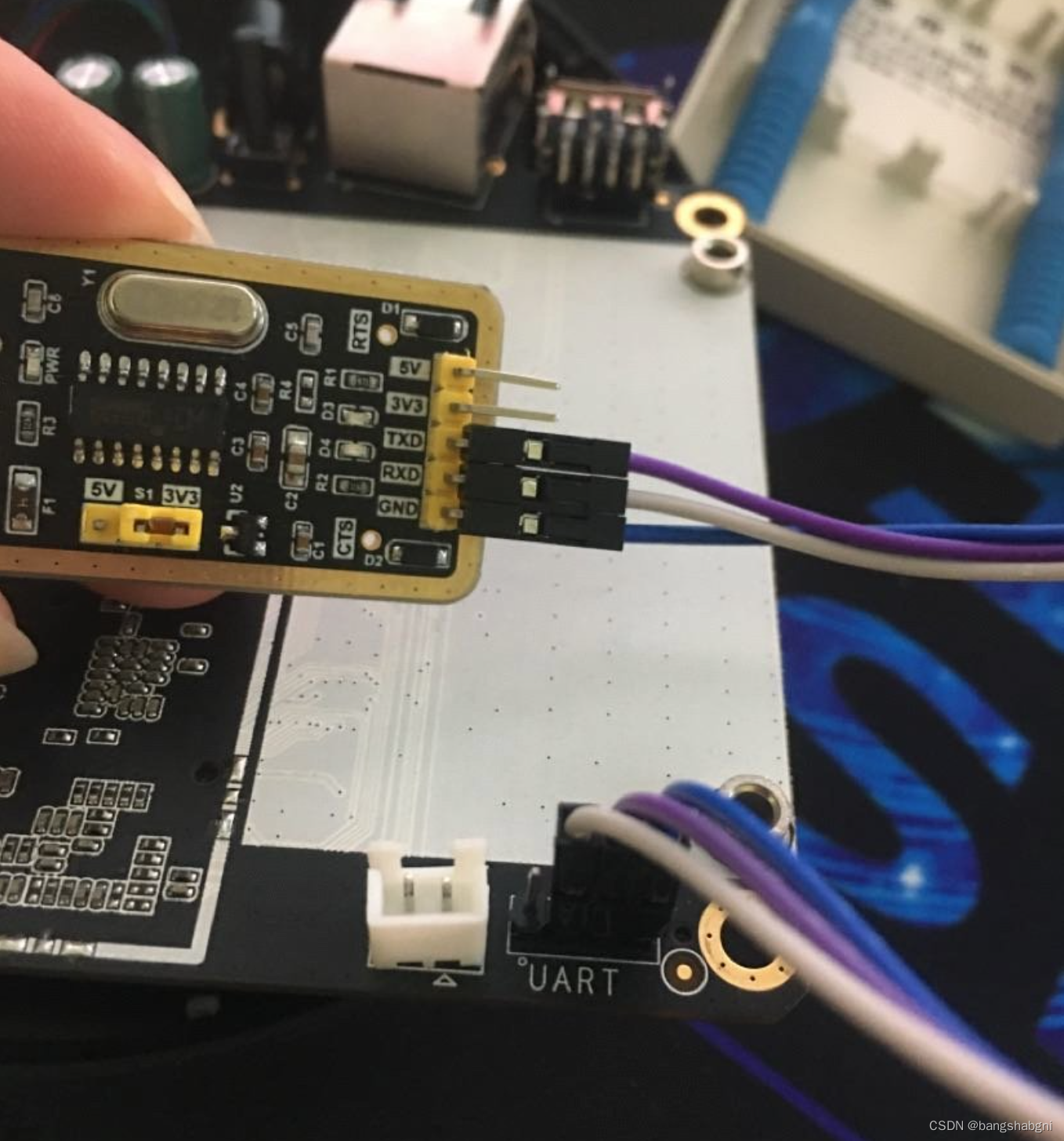

2.TTL 模块及三根杜邦线

3.USB转杜邦母座

4.U盘一只（需USB2.0 2-8G即可）


软件准备：

1.Xshell6绿色版（本压缩包内已含）

2.full2.bin（本压缩包内已含）

二、教程开始

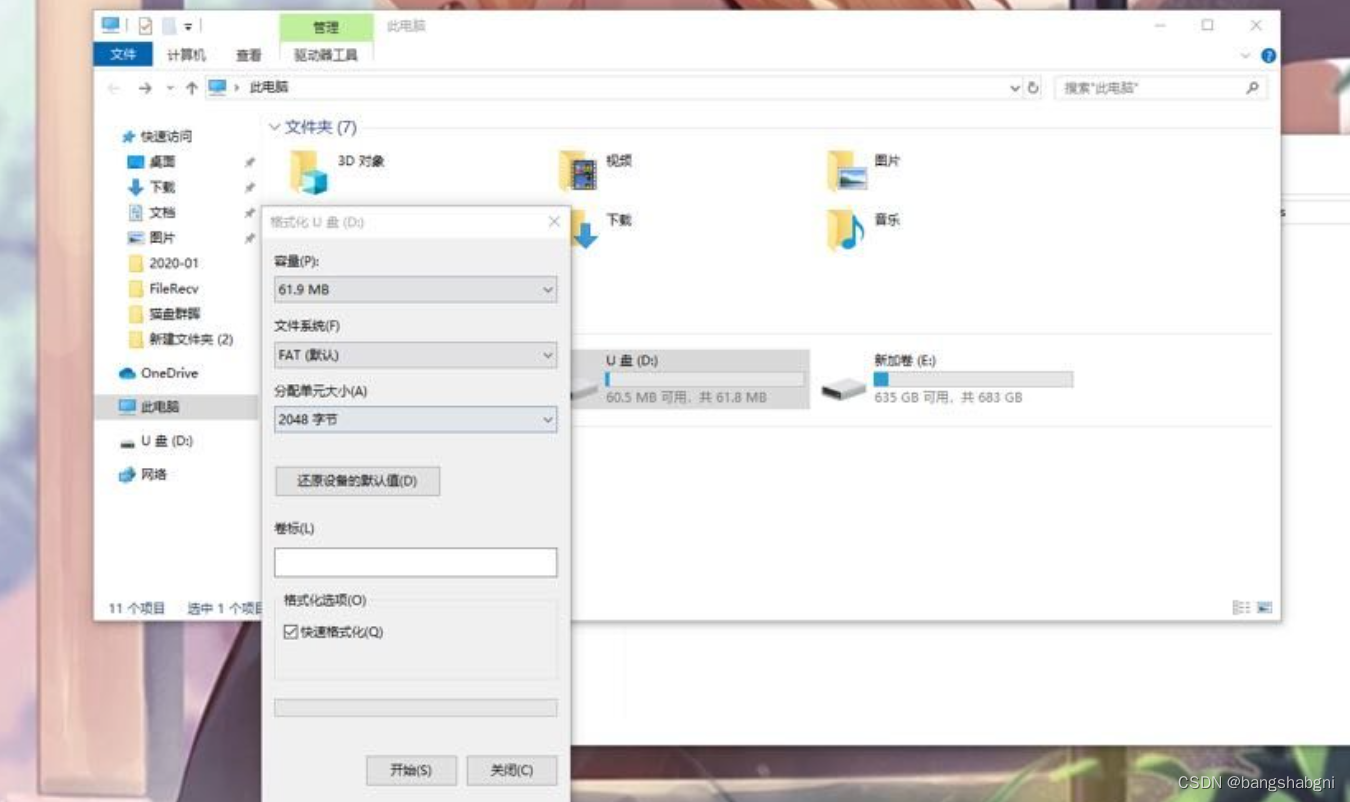

一、U盘格式化为Fat32格式，将“full2.bin”文件，拷贝至U盘中



二、猫盘  USB母座在插入我们刚刚的U盘（猫盘不要接硬盘，不要插电源）



三、打开Xshell软件（会出现错误提示，Initialize Flexnet Service failed / Error code: 50003，因为便携版问题。无关紧要）

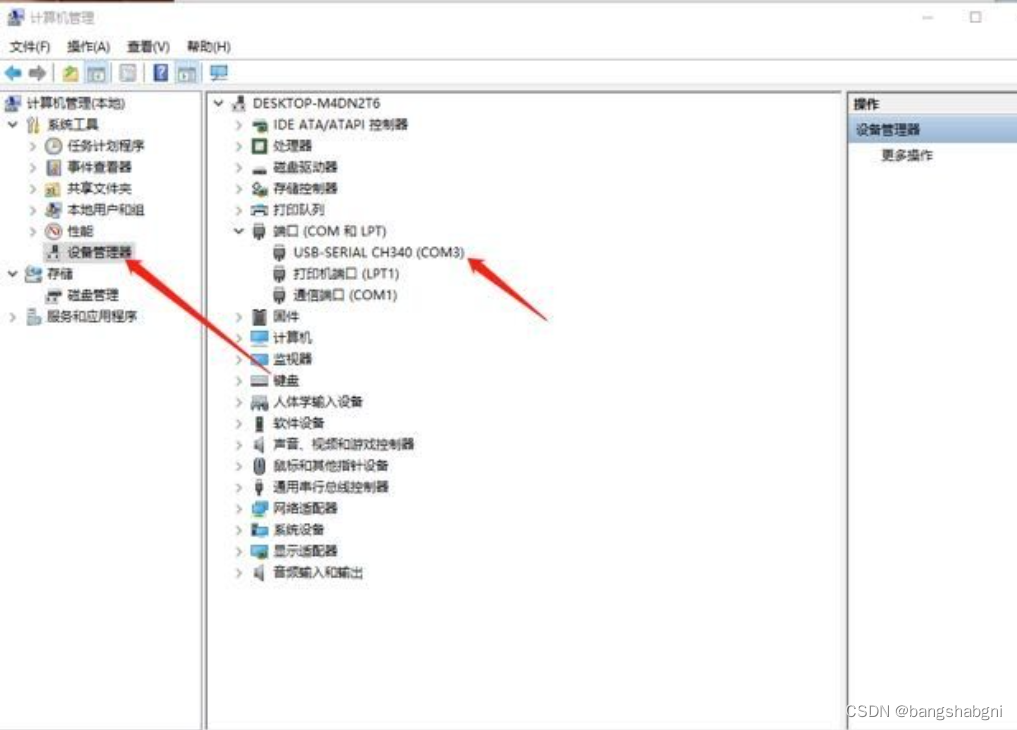

TTL 模块插在电脑上之后，可以在“设备管理器”中查看端口。示例中为：COM3

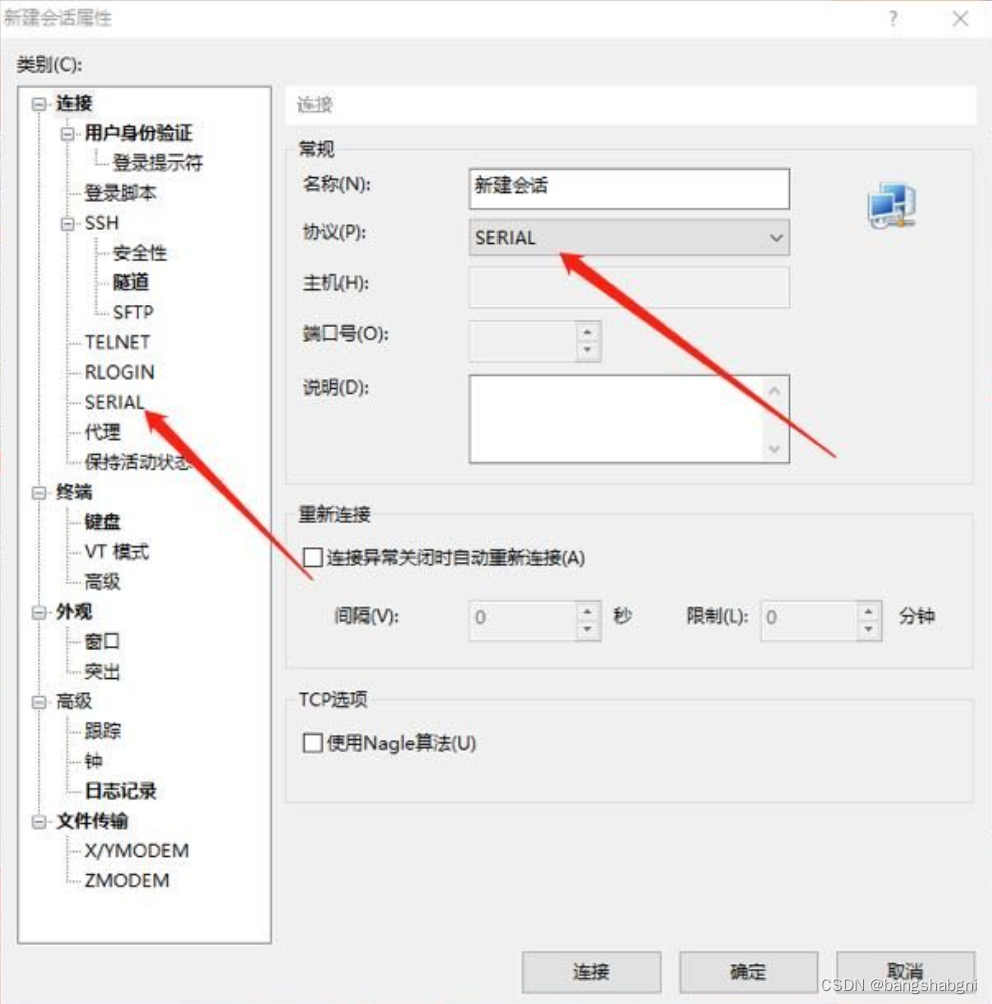

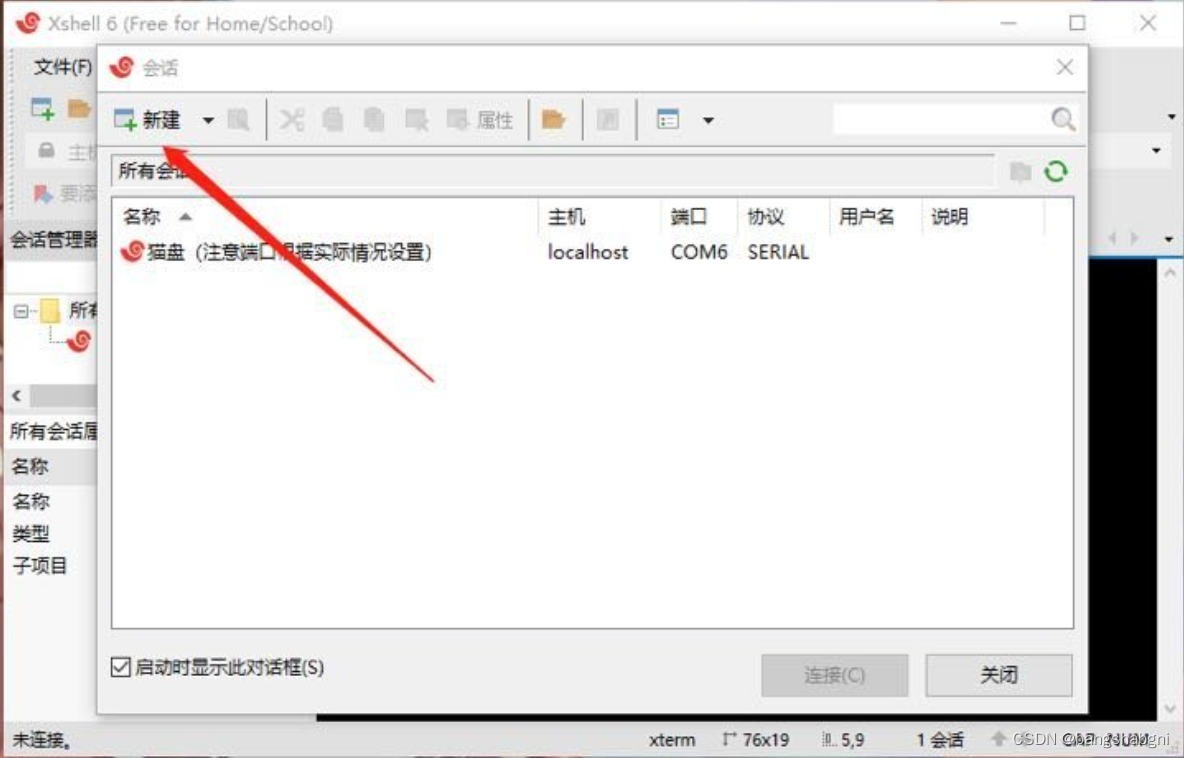

新建会话，协议选择“SERIAL”，并在 SERIAL 选项中设置好“端口”、“波特率”。

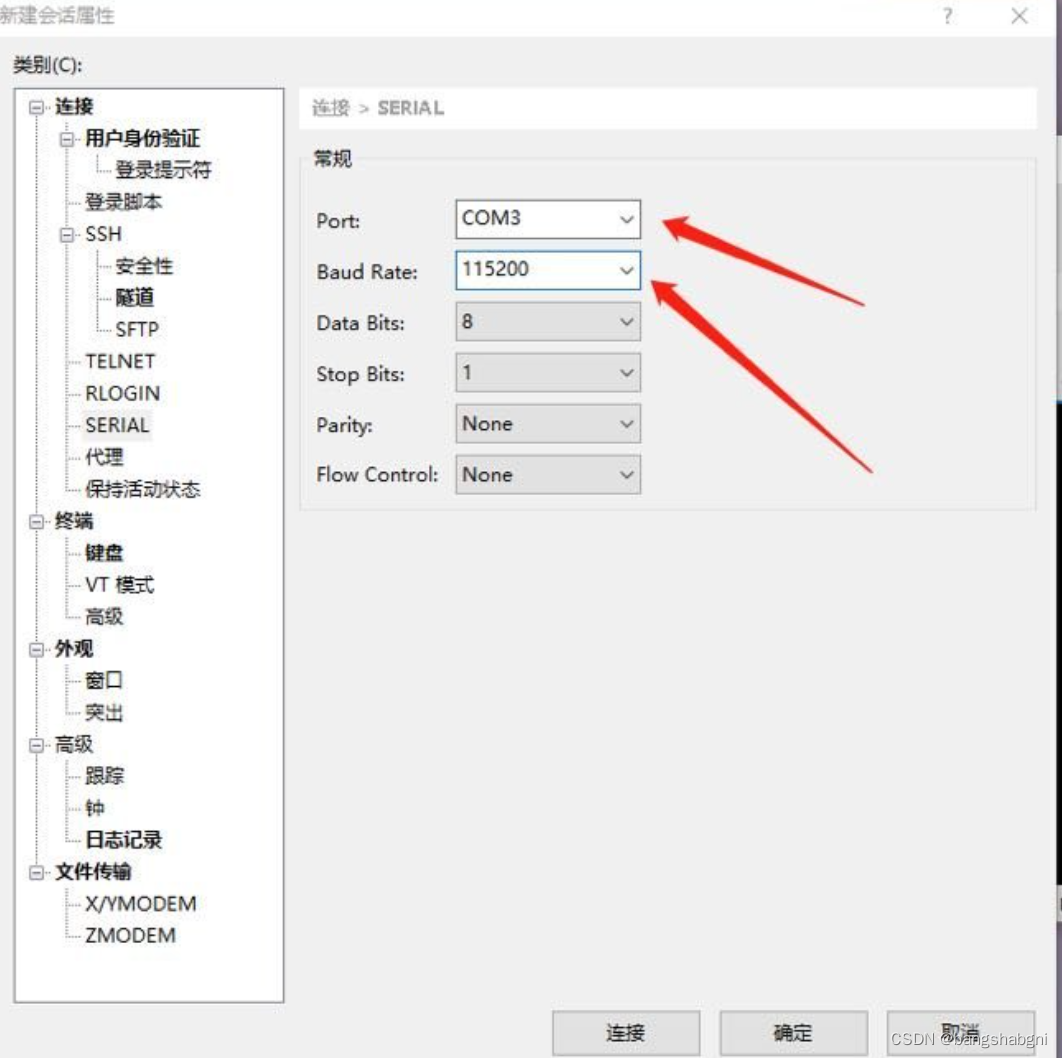

协议选择：SERIAL





端口根据实际端口选择、Baud Rate 选择：115200



并点击链接Xshell中的会话。等待上电。

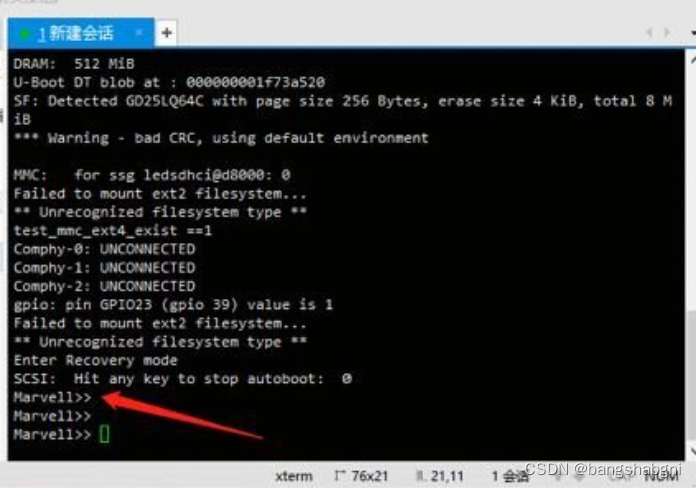

四、猫盘通电，Xshell显示默认滚动信息的同时，不断按回车打断进入。直至出现 ：Marvell>>



五、复制以下命令到Xshell ，但不要回车！

loady 0x1000000

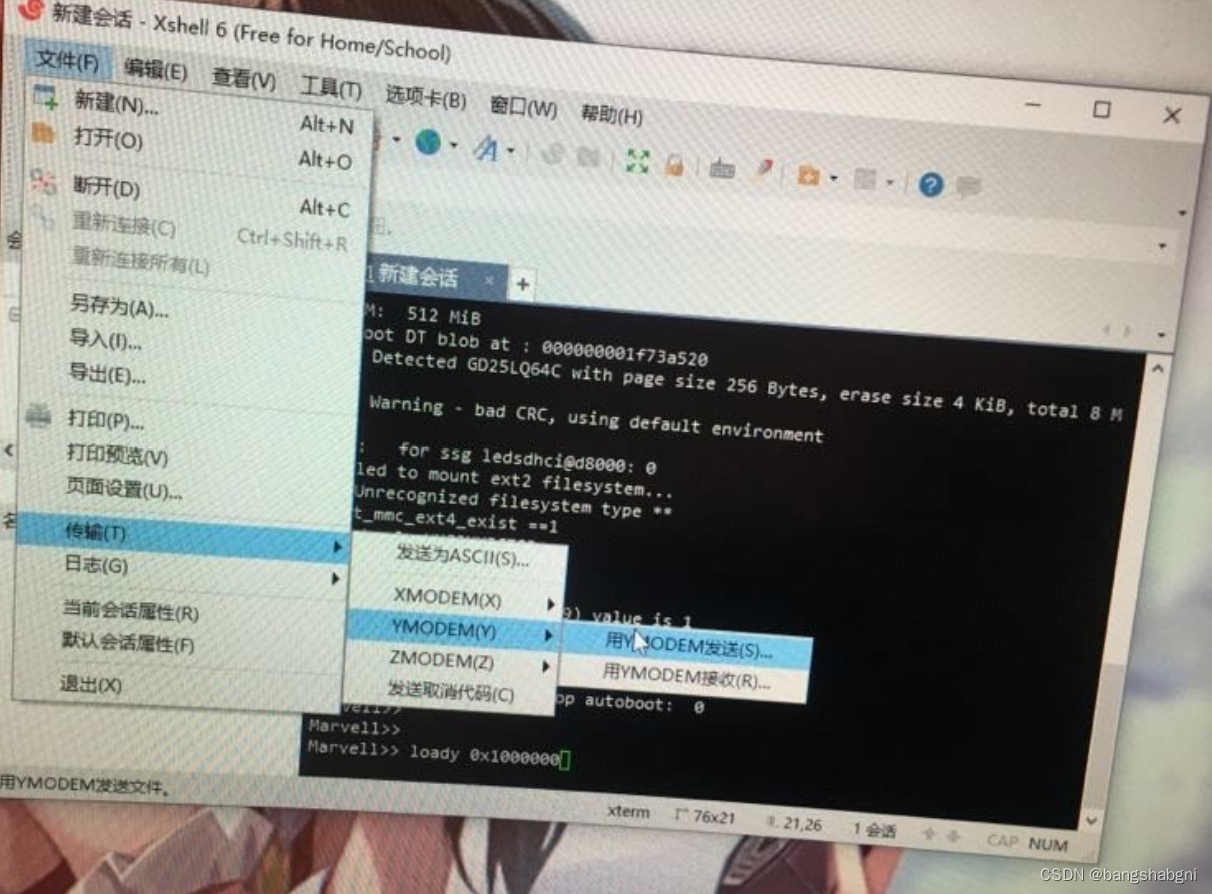

六、点击Xshell的“文件”-“传输”-“YM ODEM(Y)”-“用YMODEM发送(S)”,然后选择本压缩包内的“flash-image.bin”上传。参照下图：

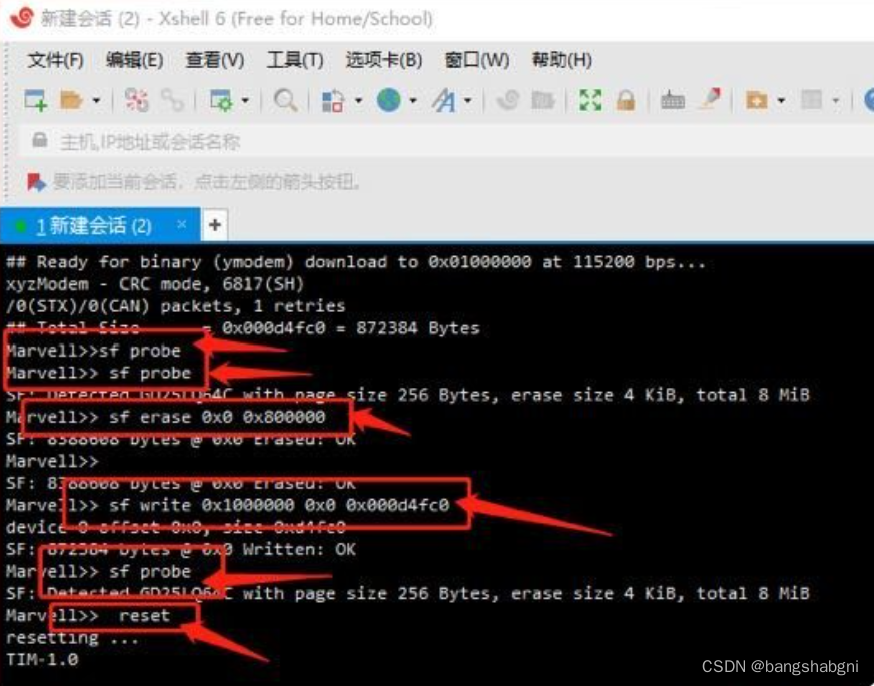

七、Xshell端逐行输入如下命令

sf probe

sf probe

sf erase 0x0 0x800000

sf write 0x1000000 0x0 0x000d4fc0

sf probe



（以上命令一定要等执行完毕再执行下一行）

八、输入

reset

回车，让系统重启

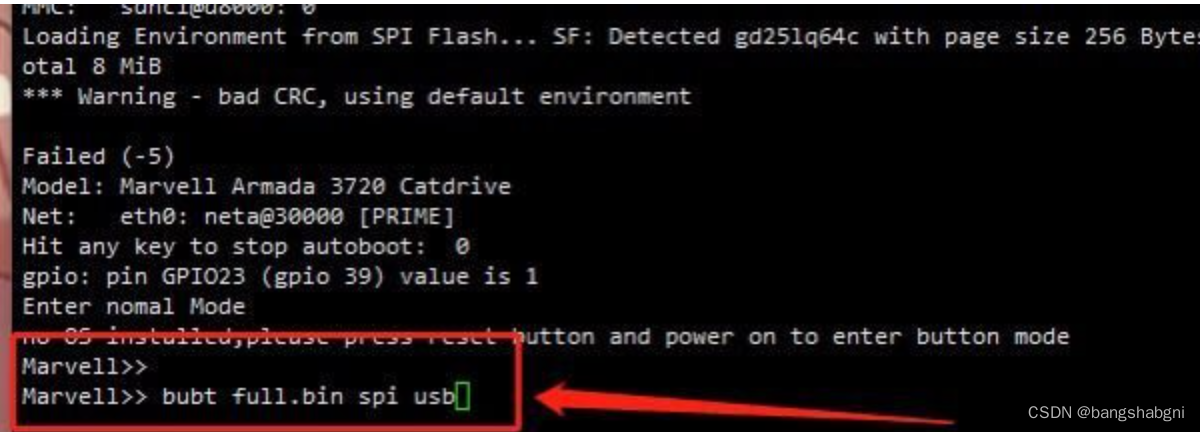

九、重启完毕后，回车打断。重新进入Marvell>>，并输入：

bubt full2.bin spi usb

然后回车。回车之后等待这个命令跑完。即可输入reset重启。直至出现DiskStation login: 则表明刷机成功。然后你就可以按照正常的黑群晖安装教程进行后续步骤咯。在此说一下猫盘这个东西是刷不坏的，大胆的c它
