LSA类型详解

在OSPF中有6种常用的LSA类型，分别为：

1. Router-LSA（1类）、

2. Network- LSA（2类）、

3. Summary- LSA（3类）、

4. ASBR-Summary- LSA（4类）、

5. AS-External- LSA（5类）、

6. NSSA- LSA（7类）。

LSA的产生者与其意义

LSA类型	LSA作用
Router-LSA	每台设备都会产生，描述自身链路状态信息，在区域内传播。
Network-LSA	由 DR 产生，描述本网段的链路信息以及伪节点所连接的设备，在区域内传播（有多少DR就有多少条2类LSA）。
Network-summary-LSA	由 ABR 产生，描述区域间路由信息，区域间传播（有多少条网段就会产生多少条3类LSA；注：存在多个ABR的情况下会发生变化，因为每个ABR都会产生3类LSA）。
ASBR-summary-LSA	由 ABR 产生，描述ASBR的位置信息，通告给除 ASBR 所在区域的其他区域（特殊区域除外）。
AS-external-LSA	由 ASBR 产生，描述AS 外部的路由信息，通告到所有的区域（特殊区域除外）。
NSSA LSA	由 NSSA区域内ASBR 产生，描述 AS 外部的路由信息，仅在 NSSA 与totally NSSA区域内传播。

LSA 三元组 链路状态类型、链路状态ID 、 通告路由器 此三元组唯一标识一条LSA信息

Link State Type	Link State ID	Advertising Router
Router	产生此LSA的路由器的Router-id	产生此LSA的路由器的Router-id
Network	网段中DR路由器的接口IP地址	DR路由器的Router-id
Summary	目标网络的前缀	产生此类LSA的ABR的Router-id
Sum-Asbr	ASBR的Router-id	产生此类LSA的路由器的Router-id（由本区域ABR产生）
As-external	外部网络前缀	产生此类LSA的ASBR的Router-id
NSSA	外部网络前缀	NSSA中的ASBR的Router-id

LSA详细信息

Router-LSA

Type : Router

Ls id : 2.2.2.2

Adv rtr : 2.2.2.2

Link count: 5

* Link ID: 1.1.1.1

Data : 10.1.12.2

Link Type: P-2-P

Metric : 1

* Link ID: 10.1.12.0

Data : 255.255.255.0

Link Type: StubNet

Metric : 1

Priority : Low

* Link ID: 10.1.23.3

Data : 10.1.23.2

Link Type: TransNet

Metric : 1

* Link ID: 10.1.29.9

Data : 10.1.29.2

Link Type: TransNet

Metric : 1

* Link ID: 2.2.2.2

Data : 255.255.255.255

Link Type: StubNet

Metric : 0

Priority : Medium

Router-LSA所拥有的四种网络类型

Link type	Link ID	Data	类型
Transnet	DR接口的IP地址（伪节点的Router-ID，伪节点借用DR接口的IP地址充当Router-ID）	去往DR接口的出接口IP地址（与伪节点相连的IP地址）	拓扑信息
P2P	邻居的Router-ID	去往邻居的出接口IP地址	拓扑信息
Stubnet	直连网络的网络号（网段）	直连网络的子网掩码	网络信息
V-link	对端V-link的Router-id	去往对端的出接口IP地址	拓扑信息

Network-LSA

Type : Network

Ls id : 10.1.23.3 伪节点接口地址

Adv rtr : 3.3.3.3 伪节点设备的Router-id

Ls age : 413

Len : 32

Options : E

seq# : 80000002

chksum : 0x45ce

Net mask : 255.255.255.0 伪节点掩码信息

Priority : Low

Attached Router 3.3.3.3 伪节点连接的路由器的Router-id

Attached Router 2.2.2.2

Summary-LSA

Type : Sum-Net

Ls id : 10.1.45.0 网段信息

Adv rtr : 3.3.3.3 产生该LSA设备的Router-id

Ls age : 664

Len : 28

Options : E

seq# : 80000002

chksum : 0xa372

Net mask : 255.255.255.0 掩码信息

Tos 0 metric: 2

Priority : Low

ASBR-Summary-LSA

Type : Sum-Asbr

Ls id : 7.7.7.7 ASBR设备的Router-id

Adv rtr : 1.1.1.1 产生该LSA设备的Router-id

Ls age : 17

Len : 28

Options : E

seq# : 80000001

chksum : 0x635

Tos 0 metric: 1

AS-External-LSA

Type : External

Ls id : 192.168.1.0 外部路由信息

Adv rtr : 7.7.7.7 产生该LSA设备的Router-id

Ls age : 127

Len : 36

Options : E

seq# : 80000001

chksum : 0xebde

Net mask : 255.255.255.0 掩码信息

TOS 0 Metric: 1

E type : 1

Forwarding Address : 0.0.0.0 转发地址（在特殊场景以及做7转5时会产生）

Tag : 1

Priority : Low

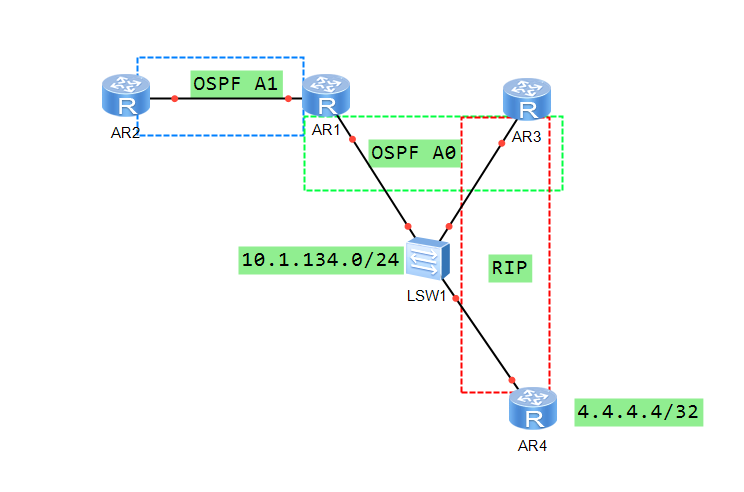

产生转发路径的特殊场景：

转发地址的产生条件：

1. ASBR去往外部路由出接口通告进OSPF

2. ASBR去往外部路由出接口网络类型必须是B/NBMA

3. ASBR去往外部路由出接口不能是silent-interface（抑制接口）

什么是7转5？为什么要做7转5？做完会发生什么改变？

• 7转5就是在ABR设备上将7类LSA转换成5类LSA；

• 因为7类LSA只存在于NSSA与totally NSSA区域中存在，主要是为了使这两个特殊区域可以支持ASBR得存在来引入外部路由，而又 因为NSSA与totally NSSA中不能存在5类LSA ，因此定义出7类LSA的存在。那么这就存在一个问题，普通区域无法识别7类LSA的存在，那么其它区域怎么访问NSSA与totally NSSA区域引入的外部路由呢？这就需要 在ABR上执行7转5的动作 了，把7类LSA转换成5类LSA（因为做7转5的时候会将Adv-Router改为自身Router-id），那么普通区域就会认为转换设备是ASBR设备，当其要访问外部网段时会找到做转换的设备来进行访问（当区域边界存在多个ABR设备时由 Router-id大的设备执行7转5的动作 ，做7转5的动作时会在5类LSA上添加转发地址防止次优路径的存在）。

NSSA-LSA

Type : NSSA

Ls id : 192.168.4.0 外部路由信息

Adv rtr : 5.5.5.5 产生该LSA设备的Router-id

Ls age : 1174

Len : 36

Options : NP P：用于告知转化路由器该条7类LSA是否需要转化。

seq# : 80000002

chksum : 0x1eea

Net mask : 255.255.255.0 掩码信息

TOS 0 Metric: 1

E type : 2

Forwarding Address : 10.1.45.5 转发地址，告知到达该路由的最佳路径

Tag : 1

Priority : Low

如何区分一条唯一的LSA？

答：通过Link type、Link state、Adv router三要素来区分一条LSA，如果三个参数相同则认为是同一条LSA，需进一步进行LSA新旧的判断，新的LSA替换掉旧的LSA；

如何比较LSA的新旧？

首先比较序列号，如果序列号越大，则越新。
如果序列号相同，则比较校验和，校验和越大越新。
如果校验和相同，则比较存活时间（LS Age），如果这些LSA中有一条存活时间为3600s，则认为该LSA是最新的，用于删除一条LSA。
如果所有LSA age不等于3600S，则判断LSA age的差值，如果大于900S（15分钟）则认为LSA age小的最新，如果小于900S则认为相同；
如果上述条件都一样的话，则认为这两条LSA是相同的，将本地的LSA保留。
