客户端1:CentOS6.9
客户端2:CentOS7.3
路由器:router1(CentOS7.3)、router2(CentOS7.3) r router3(CentOS7.3)
1 准备工作
为了避免干扰,最好建立独立的网络。

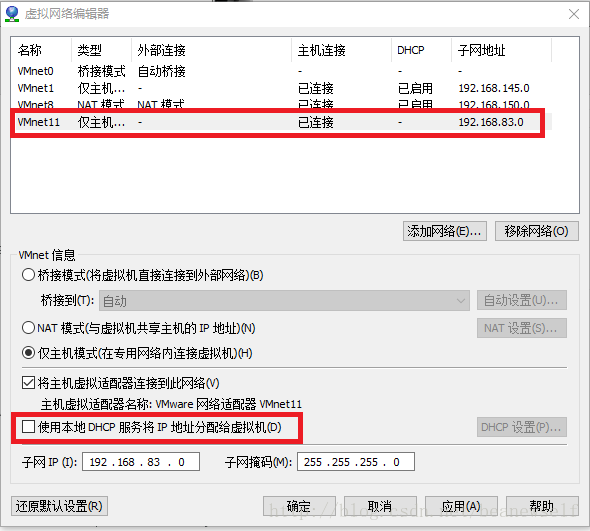

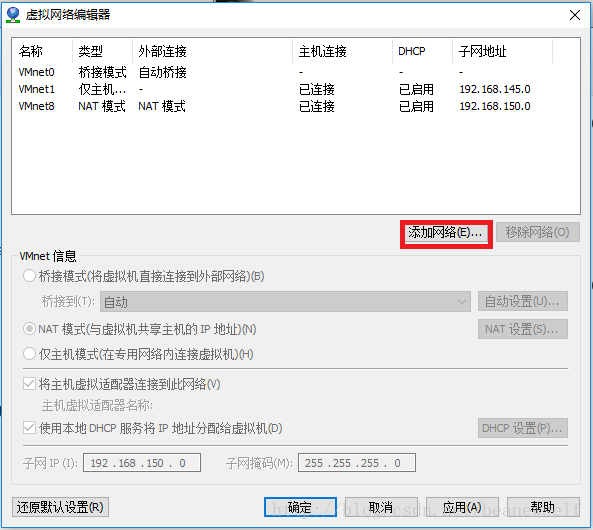

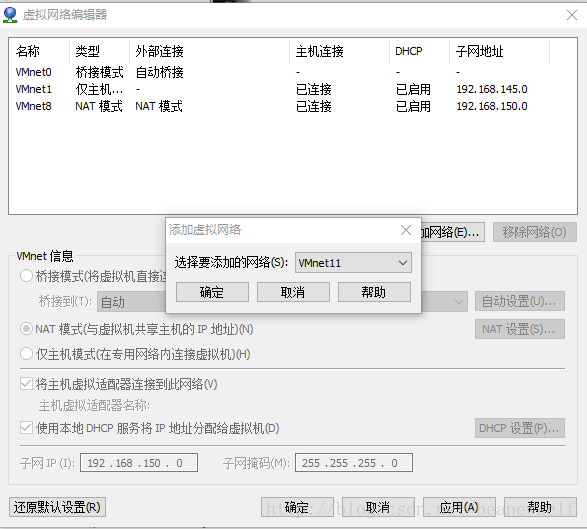

打开VMvare的虚拟网络编辑器,点击添加网络按钮,添加VMnet11并且将左下角使用“本地DHCP服务将IP地址分配给虚拟机”取消勾选。

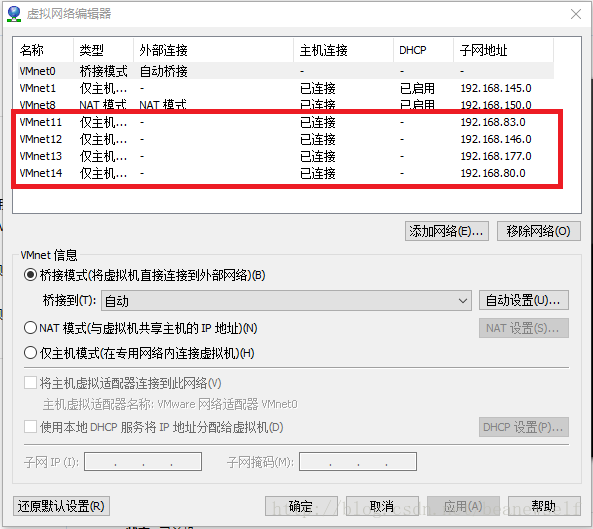

按同样的步骤添加VMnet12、VMnet13、VMnet14三个独立的网络,添加完后的状态如下图所示。
2 搭建网络拓扑

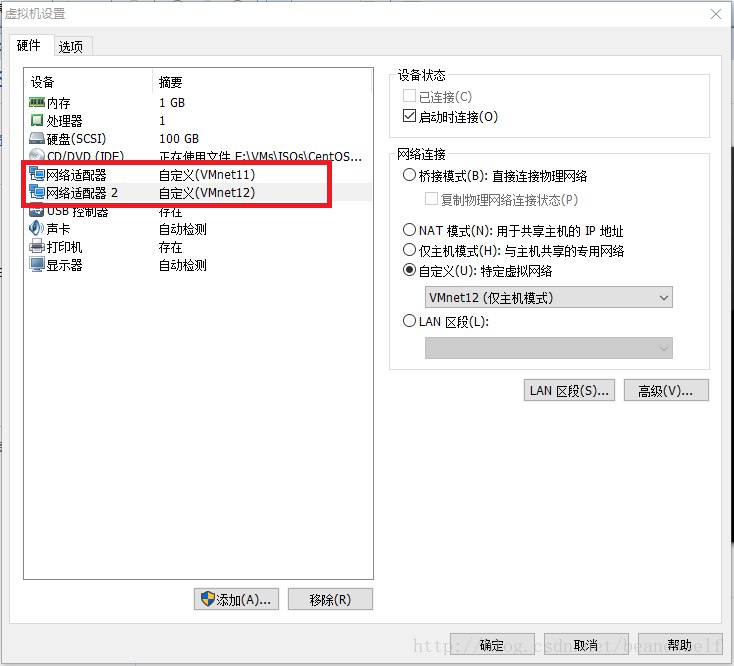

在router1上添加两个网卡ens33、ens37,并修改其网络环境:
将ens33的网络环境改为自定义虚拟网络VMnet11;
将ens37的网络环境改为自定义虚拟网络VMnet12。
在router2上添加两个网卡ens33、ens37,并修改其网络环境:
将ens
