ZK100G120P MOS管完全替代NCEP01T12

ZK100G120P参数解析与应用场景

一、基础器件属性

ZK100G120P 是一款采用 SGT（屏蔽栅晶体管）工艺 的 N 沟道 MOSFET（金属 - 氧化物 - 半导体场效应晶体管） ，依托独特结构设计与制造工艺，在功率电子电路中承担开关控制、功率转换核心功能，适配中高压、中大功率应用场景需求 。

二、核心参数详解

（一）电压参数

• 漏源击穿电压（BVdss）：额定值为 100V ，代表漏极（D）与源极（S）间可承受的最大反向电压。当电路中漏源电压超过此阈值，器件绝缘层易被击穿，引发短路、失效风险，直接限定其在 100V 及以下电压等级电路中应用，适配工业控制、汽车电子等场景的中低压母线电压需求 。

• 栅源电压（Vgs）：范围为 ±20V ，是栅极（G）与源极（S）间允许施加的电压区间。正电压用于 “开启” 器件（在漏源间构建导电沟道，使电流导通 ）；负电压可辅助 “关断” 或实现特定保护逻辑（如过压保护时拉低栅压 ）。实际应用需严格控制该电压，超出范围会损坏栅极氧化层，导致器件性能劣化、失效 。

• 阈值电压（Vth）：典型值 3V ，是使器件开始导通的最小栅源电压。当 V_{gs}\geq V_{th} ，漏源间逐渐形成导电沟道，漏极电流（I_D ）开始显著增长；低于此值时，漏源电流极小（近似关断状态 ），该参数决定器件开启灵敏度，影响电路控制精度与低功耗设计 。

（二）电流参数

• 漏极电流（ID）：额定值 120A ，指器件在安全工作条件（如额定电压、温度范围内 ）下，漏极可持续承载的最大电流。应用中需确保实际 I_D 不超此值，否则会因功率损耗（P = I^2R ）过大导致器件过热，触发热失控、损坏，直接反映器件带载能力，适配中大功率负载场景 。

（三）导通电阻（Rds - on）

• 10V 栅源电压下：典型值 4.4mΩ 、最大值 5.5mΩ ；4.5V 栅源电压下：无明确参数标注（非典型应用工况 ）。导通电阻是漏源导通时的等效电阻，直接决定器件导通损耗 —— 电阻越小，损耗越低、电路效率越高。在大电流场景中，低 R_{ds - on} 可大幅减少发热，提升系统稳定性与能效，是功率器件核心性能指标之一 。

（四）封装与散热

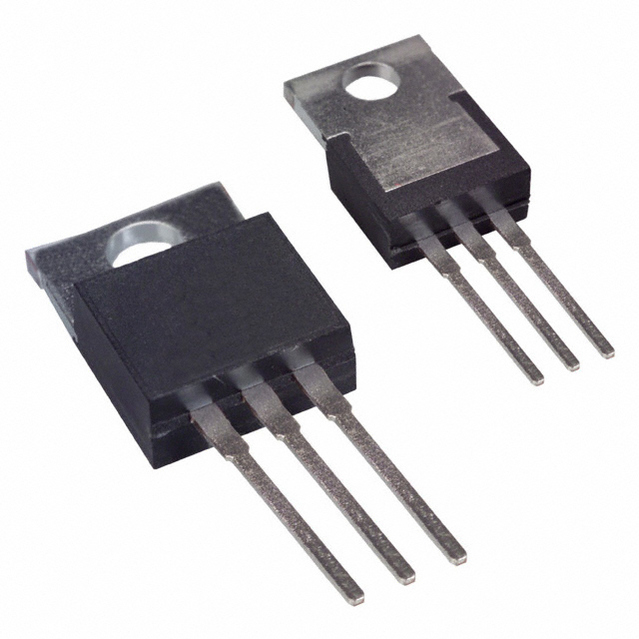

• 封装形式：采用 TO - 220 直插封装，具备以下优势：

◦ 机械结构：引脚坚固，焊接、安装兼容性强，适配传统工业电路板设计，便于手动或自动化焊接；

◦ 散热特性：金属散热片与封装一体化设计，可通过加装散热器（如散热片、热管 ）强化散热，满足中大功率应用的热管理需求；

◦ 电气连接：引脚间距合理，降低电路板布局时的电磁干扰风险，保障信号完整性 。

三、典型应用场景

ZK100G120P 深度适配以下电路与行业场景：

（一）工业控制领域

• 直流电机驱动系统：在工厂自动化产线的 传送带电机、伺服电机驱动电路 中，ZK100G120P 作为功率开关器件，实现电机转速、转向控制。例如：

◦ 100V 耐压适配工业直流母线电压（常见 48V、96V 系统，预留电压波动冗余 ）；

◦ 120A 电流承载电机启动、堵转等工况的瞬时大电流；

◦ 低 R_{ds - on} 减少驱动电路损耗，提升系统能效，配合 SGT 工艺的快速开关特性，实现电机精准调速（如 PWM 脉宽调制控制 ），满足自动化设备对响应速度、控制精度的需求 。

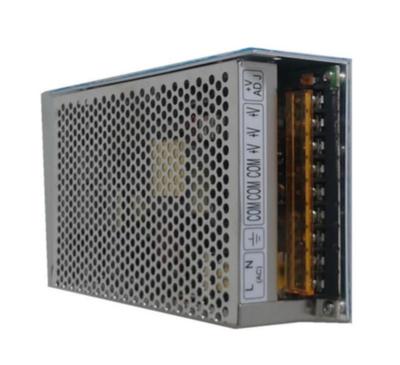

• 工业开关电源：在 300W - 1000W 中功率开关电源 的 DC - DC 转换电路中，ZK100G120P 作为同步整流管或高压侧开关管：

◦ 100V 耐压应对输入电压波动（如工业电网波动导致的电压尖峰 ）；

◦ 低导通电阻降低整流、开关损耗，提升电源转换效率（如从 100V 直流母线转换为 24V、12V 负载电压时，减少能量浪费 ）；

◦ TO - 220 封装便于集成散热器，保障电源在高负载下稳定运行，适配工业设备（如 PLC 控制器、伺服驱动器 ）的供电需求 。

（二）汽车电子系统

• 新能源汽车低压辅助系统：在电动汽车、混动汽车的 12V 低压电源模块、DC - DC 转换器 中，ZK100G120P 用于功率转换与负载控制：

◦ 100V 耐压覆盖车载电路瞬态高压（如电池充放电、负载突变时的电压波动 ）；

◦ 120A 电流支持车载设备（如电动座椅、车窗电机、车载空调压缩机 ）的短时大电流需求；

◦ SGT 工艺的低损耗特性，降低车载电源系统能耗，提升整车续航能力；TO - 220 封装适配车载电路板的散热设计（如通过金属壳体传导散热 ），保障恶劣工况（高温、振动 ）下的可靠性 。

• 传统燃油车高压点火系统：在部分高端燃油车的 高压点火模块 中，ZK100G120P 可作为功率开关，控制点火线圈充放电：

◦ 100V 耐压适配点火系统的高压脉冲环境（次级线圈电压虽高，但初级电路电压多在 100V 以内 ）；

◦ 快速开关特性（SGT 工艺支持 ）实现点火脉冲精准控制，提升发动机燃烧效率、降低油耗，TO - 220 封装的机械强度可抵御发动机舱的振动、冲击 。

（三）可再生能源发电

• 小型光伏逆变器：在 户用光伏系统（300W - 1kW ） 的 DC - AC 逆变电路中，ZK100G120P 作为功率开关管：

◦ 100V 耐压适配光伏电池组的输出电压（多串电池串联后电压通常在 60V - 100V ）；

◦ 120A 电流承载光伏系统的峰值功率输出（如阳光强烈时的大电流 ）；

◦ 低导通电阻减少逆变过程损耗，提升发电效率，TO - 220 封装便于户外光伏设备的散热设计（如加装铝合金散热片 ），适应高温、强光环境 。

• 风力发电变流器：在小型风力发电机的 低压侧功率转换电路 中，ZK100G120P 用于控制电能整流、逆变：

◦ 100V 耐压应对风力发电的电压波动（风速变化导致发电机输出电压不稳定 ）；

◦ 大电流承载能力适配风力发电的间歇式功率输出（如阵风工况下的瞬时大电流 ）；

◦ SGT 工艺的可靠性，保障变流器在恶劣环境（如沙尘、潮湿 ）下长期稳定运行，TO - 220 封装的易维护性（便于更换、维修 ）降低运维成本 。

（四）消费电子与电动工具

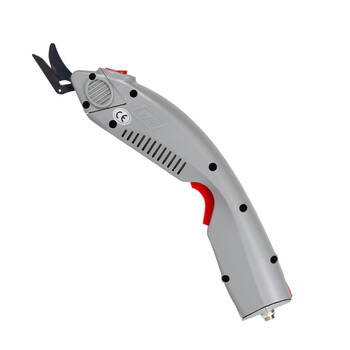

• 大功率电动工具：在 锂电钻、电动扳手、园林修剪机 等设备的电机驱动电路中，ZK100G120P 作为功率开关：

◦ 100V 耐压适配电动工具的高压锂电池组（如 18V 电池串联多组后的电压 ，预留电压裕量 ）；

◦ 120A 电流支持工具启动、重载时的大电流需求（如电动扳手拧紧螺栓的瞬时负载 ）；

◦ 低导通电阻减少电池能量损耗，延长工具续航时间，TO - 220 封装的散热优势，避免工具因长时间大负载运行而过热，提升用户体验 。

• 高端电源适配器：在 游戏本、专业工作站的大功率充电器（200W - 300W ） 中，ZK100G120P 用于 DC - DC 转换电路：

◦ 100V 耐压应对适配器输入电压波动（如市电不稳定或快充协议的高压需求 ）；

◦ 120A 电流支持设备短时大电流快充（如游戏本电池快速补电 ）；

◦ 低损耗特性提升充电效率，减少适配器发热，TO - 220 封装可通过外壳散热（如适配器金属外壳 ），实现小型化与高效散热的平衡 。

ZK100G120P 凭借 100V 耐压、120A 大电流、低导通电阻、SGT 高效工艺 及 TO - 220 经典封装 ，精准适配工业控制、汽车电子、可再生能源、消费电子等多领域的中高压、中大功率应用场景。其核心优势在于 “高效功率转换 + 稳定工况适配” ，既满足电路对电压、电流的严苛需求，又通过低损耗、强散热设计保障系统长期可靠运行，是功率电子电路中实现 “节能、稳定、精准控制” 的关键器件 。
