ZK100G08P MOS管完全替代NCEP072N10

ZK100G08P 详细参数与应用场景说明

一、基本参数

（一）器件类型与耐压

ZK100G08P 是中科微电（WEIDIAN）推出的 N 沟道 MOS 场效应管 ，其漏 - 源极耐压（BVdss）为 100V ，这一参数决定了它在电路中能承受的漏极与源极之间的最大电压差，限定了可应用电路的电压上限，适用于电压需求在 100V 及以下的电力电子系统 。

（二）电流承载能力

漏极电流（ID）可达 88A ，代表该 MOS 管在正常工作条件下，漏极能够持续通过的最大电流值，体现了较强的带载能力，可在负载电流需求较大的电路场景中稳定运行，为负载提供充足电能支持 。

（三）栅极相关参数

• 栅源电压（Vgs）：范围为 ±20V ，明确了栅极与源极之间允许施加的电压区间，若超出此范围，可能会损坏 MOS 管内部结构，因此在电路设计和驱动控制时，需严格将栅源电压控制在该安全范围内 。

• 阈值电压（Vth）：典型值（Typ）为 1.7V ，它是使 MOS 管从截止状态进入导通状态所需的最小栅源电压 。当栅源电压达到或超过阈值电压，器件开始逐步导通，后续随着栅源电压增大，导通程度加深 。

（四）导通电阻与性能优化

导通电阻（Rds - on ）是衡量 MOS 管导通时自身损耗的关键参数：

• 在栅源电压（Vgs）为 10V 时，典型值（Typ）为 5.8mΩ ，最大值（Max）为 6.9mΩ ；

• 在栅源电压（Vgs）为 4.5V 时，典型值（Typ）为 7.2mΩ ，最大值（Max）为 9mΩ 。
导通电阻越小，MOS 管导通时的功率损耗（P = I^2R，I为漏极电流 ）越低，电路效率越高。该器件采用 SGT（肖特基栅技术，不同厂商实现细节有差异 ） ，有助于优化开关速度、降低导通电阻，提升电能控制与转换过程中的效率，减少发热，保障器件在大功率工况下稳定工作 。

（五）封装形式

采用 TO - 220 封装 ，这是功率半导体器件常用的封装类型，具备以下优势：

• 便于安装在电路板上，通过螺丝固定等方式，可搭配散热片，有效将器件工作时产生的热量传导出去，保障在大电流、高功率应用场景下，器件温度处于合理范围，提升可靠性和使用寿命 ；

• 封装引脚布局规范，利于电路设计中的布线与焊接操作，降低生产制造难度 。

二、应用场景

基于上述参数特性，ZK100G08P 可广泛应用于以下电力电子电路场景：

（一）开关电源系统

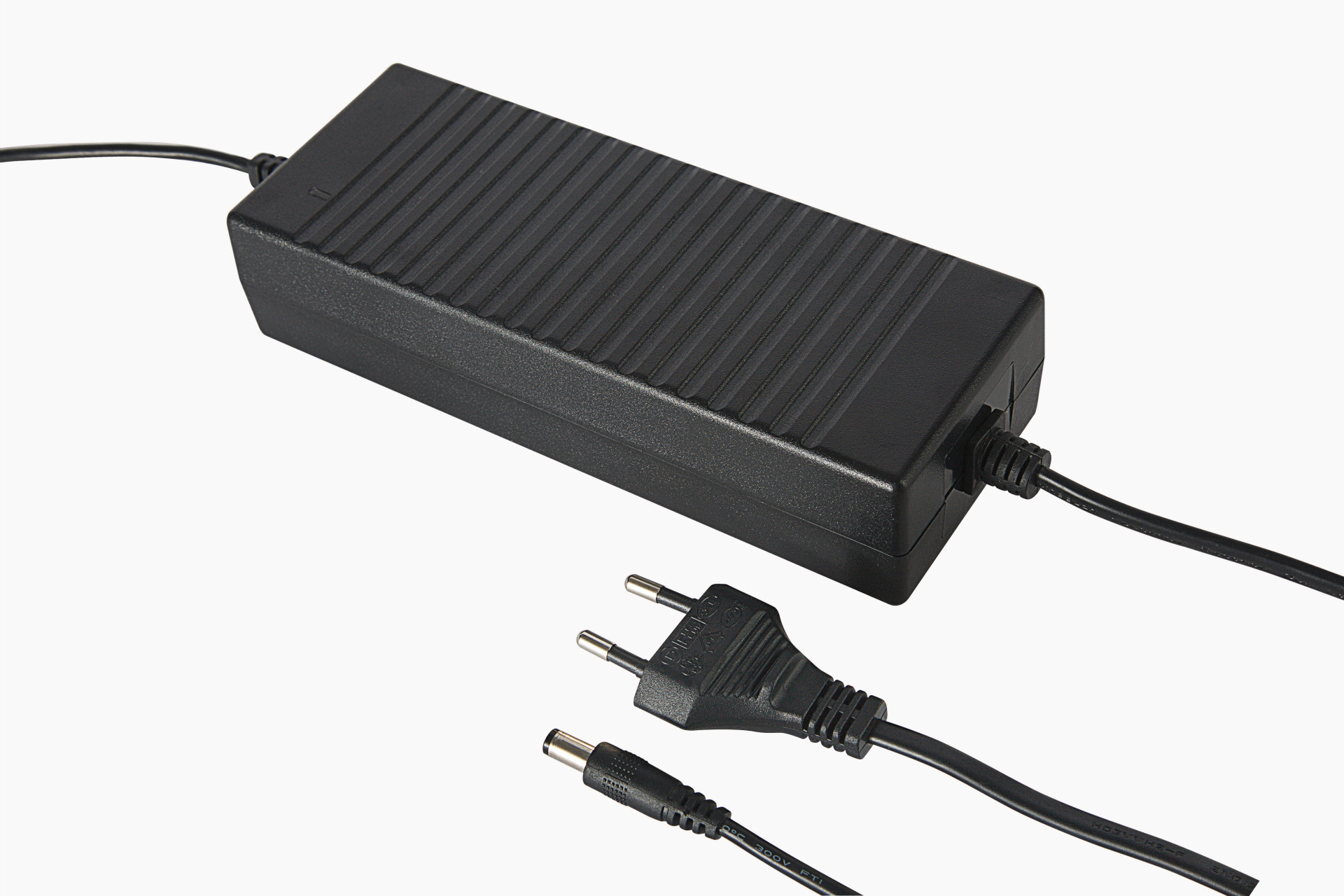

在 AC - DC 转换器（如家用电源适配器、工业级开关电源前端整流后的直流转换环节 ）、DC - DC 变换器（服务器电源、通讯设备电源的电压变换模块 ）中，ZK100G08P 可作为功率开关器件：

• 利用 100V 耐压适配常见的低压直流母线电压（很多电子设备供电电压在几十伏到 100V 以内 ），88A 大电流能力可应对负载端的功率需求；

• 快速的开关特性（得益于 SGT 工艺 ）支持高频开关工作模式（如几十 kHz 到几百 kHz ），实现电能的高效转换与稳压控制，降低导通电阻可减少电源内部发热，提升电源整体效率，满足消费电子、工业设备对电源高效、稳定的要求 。

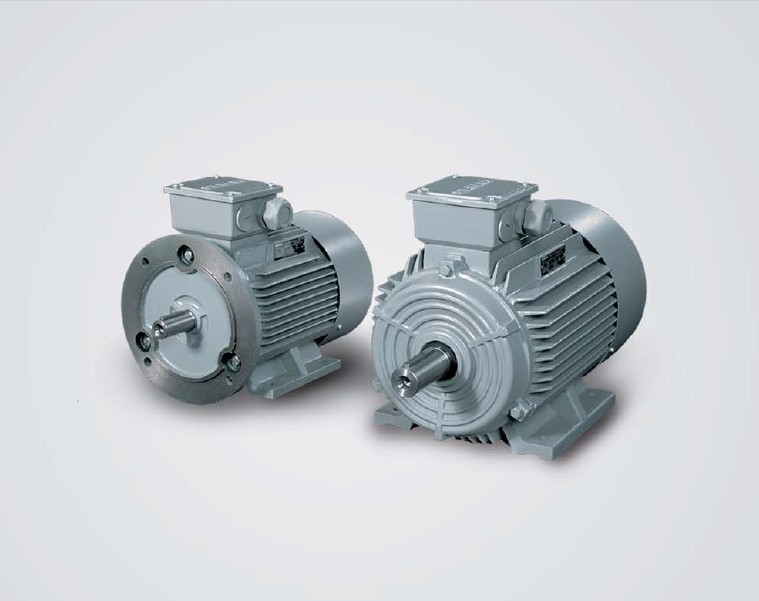

（二）电机驱动电路

适用于 小型工业电机（如自动化设备中的小型传送带电机、微型泵浦电机 ）、家电电机（洗衣机的排水泵电机、空调室内机的风机电机等 ）的驱动控制：

• 100V 耐压适配这些电机系统常用的低压供电环境（多由市电经整流或直流电源供电，电压在几十伏到 100V 左右 ）；

• 88A 电流可覆盖电机启动和运行时的电流需求，通过控制栅极电压，能够实现电机转速调节（如 PWM 调速，利用 MOS 管高频通断改变电机端平均电压 ）、正反转控制，SGT 工艺带来的快速开关响应，可让电机驱动电路精准跟随控制信号，实现平稳调速、快速启停，提升家电和小型设备的运行性能与能效 。

（三）电池充放电与管理

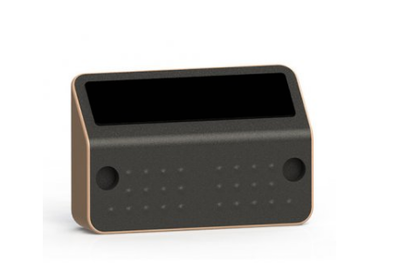

在 电池管理系统（BMS） 、小型充电机（如电动工具电池充电器、便携式储能电源充放电模块 ）中：

• 100V 耐压可适配常见锂电池组的电压范围（多串锂电池组电压一般在几十伏，如 12V 、24V 、48V 等系统，高压侧不超 100V 场景 ）；

• 88A 电流能力可处理电池充放电过程中的电流（如电动工具电池快充、储能电池均衡电流控制 ），ZK100G08P 可作为功率开关，控制电池充放电回路的通断、均衡支路的电流分配，保障电池组在安全的电压、电流范围内工作，延长电池寿命，提升充放电效率 。

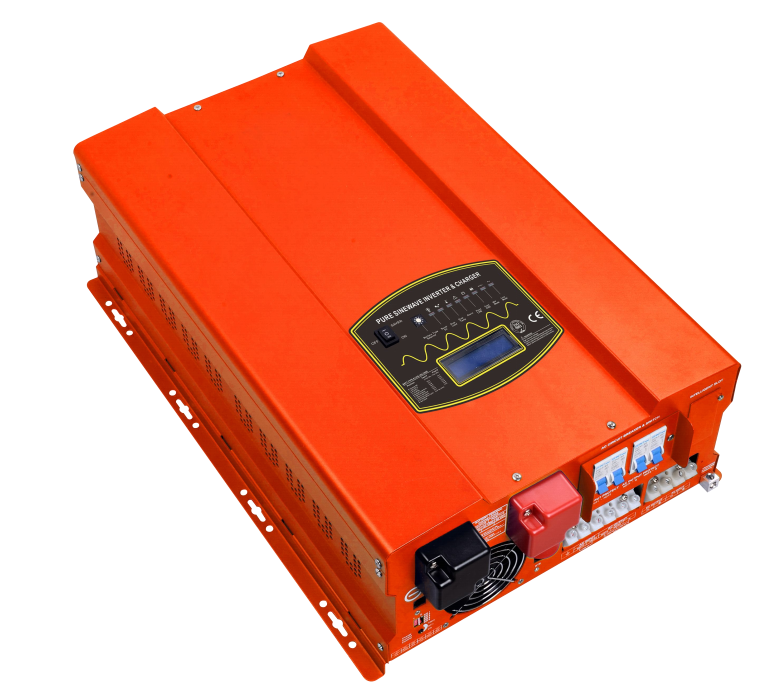

（四）逆变器电路

针对 小功率逆变器（车载逆变器、小型太阳能离网逆变器 ）：

• 可利用 ZK100G08P 构建逆变桥臂，将直流电（如车载 12V/24V 电池、太阳能电池板输出直流 ）转换为交流电（适配市电 110V/220V 标准 ）；

• 100V 耐压适配低压直流输入场景，88A 电流可满足小功率逆变输出的电流需求（如为车载电器、小型家庭负载供电，功率在几百瓦到数千瓦级别 ），快速开关性能有助于保障逆变输出交流电的波形质量（降低谐波失真 ），让逆变器能稳定为各类交流用电设备供电 。

（五）其他电力控制场景

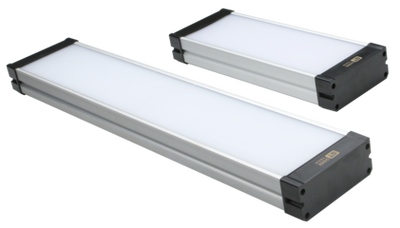

在 电子负载设备（用于模拟不同负载工况，测试电源、电池性能 ）中，可作为功率调节开关，通过控制导通程度模拟不同大小的负载电流；在 LED 照明驱动（大功率 LED 路灯、工业照明的驱动电源 ）里，用于电压电流调节，保障 LED 稳定发光，利用低导通电阻特性降低驱动电路自身损耗，提升照明系统能效 。
