概述

OpenHarmony的DFX子系统提供了为应用框架以及系统底座核心模块的性能打点能力，每一处打点即是一个Trace，其上附带了记录执行时间、运行时格式化数据、进程或线程信息等。开发者可以使用SmartPerf-Host调试工具对Trace进行解析，在其绘制的泳道图中，对应用运行过程中的性能热点进行分析，得出优化方案。本文旨在介绍OpenHarmony中常用的Trace，解释它们的含义和用途，并阐述如何通过这些Trace来识别潜在的性能问题。同时，我们还将详细介绍Trace的工作原理，帮助读者更好地理解这些Trace及如何实现性能数据的采集和分析。通过本文的阅读，读者将对OpenHarmony中的Trace有一个深入的了解，为应用程序性能优化提供有力支持。

常用Trace及含义

下面将从渲染流程入手，配合常用场景介绍常用Trace。

渲染流程

与其他操作系统相同，OpenHarmony也是由Vsync信号控制每一帧绘制操作的时机。Vsync信号是一个垂直同步信号，它指示显示器在垂直空白期之后开始下一帧的刷新。设备的屏幕以固定的频率发送Vsync信号，以刷新率60Hz举例，则屏幕每隔16.6ms发送一次Vsync信号。在收到Vsync信号后，UI后端引擎开始准备屏幕的下一帧绘制，然后应用程序提交渲染命令，用于描述图形绘制、纹理设置、着色器使用等。一旦应用程序提交了渲染命令，UI后端引擎会将其添加到渲染队列中，并在合适的时机执行这些渲染命令，通常会在后台线程执行，以确保主线程不被长时间阻塞。当这些渲染命令被UI后端引擎执行时，它们会被传递给图形系统Render Service进行处理，图形系统会根据命令进行相应的图形计算和渲染操作，如顶点变换、光照、纹理贴图等。在图形系统完成渲染后，渲染结果将被写入帧缓冲区。帧缓冲区是一个内存区域，存储用于显示器输出的图像数据。一旦帧缓冲区更新完成，UI后端引擎会等待直到下一个Vsync信号到来，这个过程是为了确保渲染结果在显示器垂直消隐之前准备好。当下一个Vsync信号到来时，UI后端引擎将已经准备好的帧缓冲区的内容发送给显示器，显示器根据这些数据刷新自己的像素，至此完成一整个渲染周期。如图1所示。

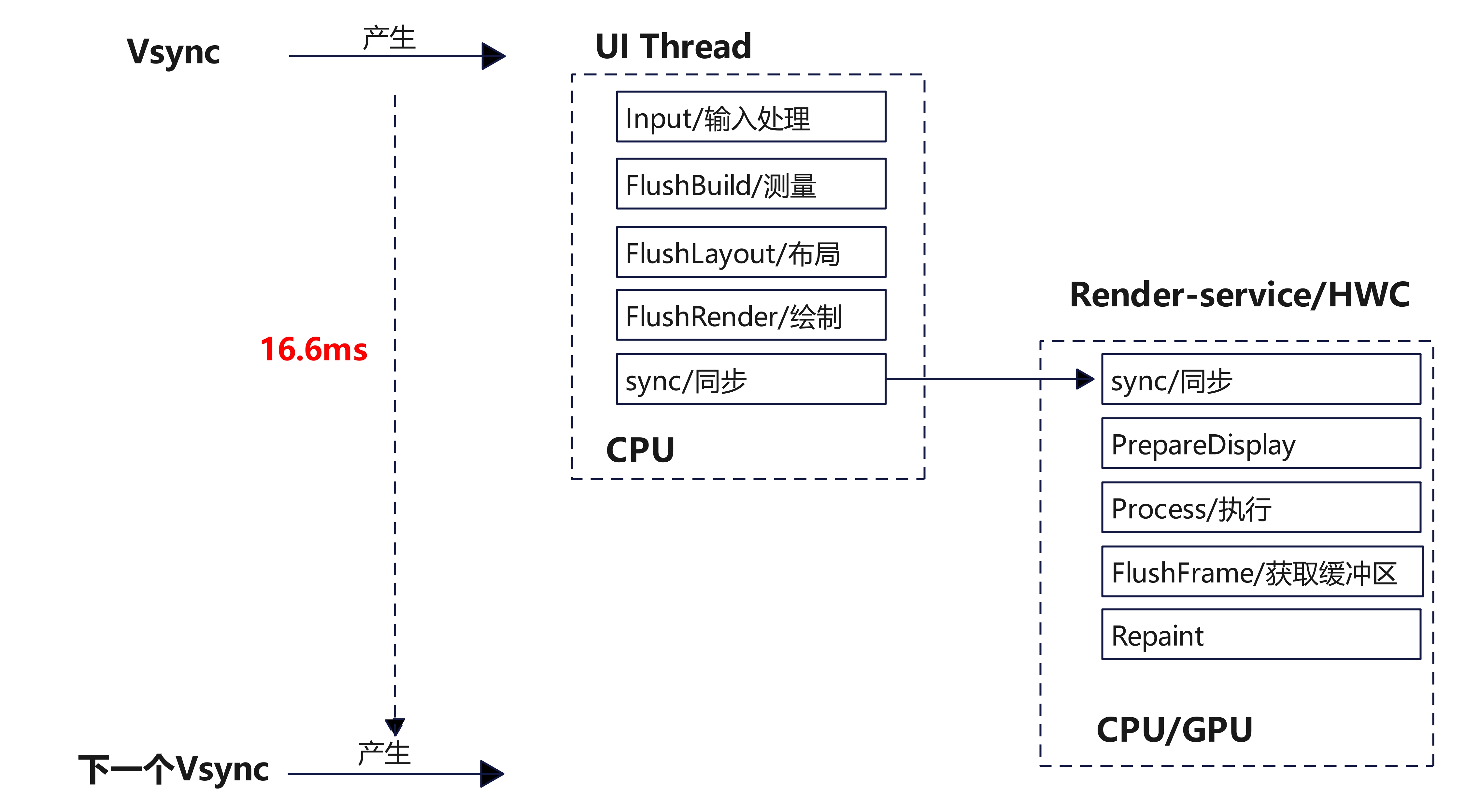

图1 渲染流程图

从Trace角度来看，一帧的渲染流程如下：

（1）Vsync信号到达；

（2）UI后端引擎进行第一帧绘制；

（3）向Render Service通信，传输绘制命令并请求一帧；

（4）Render Service对多个图层进行合并，计算刷新区域，然后进行渲染和绘制本帧；

（5）完成一帧绘制后交给屏幕。

一帧的渲染流程中的UI后端引擎的常用Trace的含义如图2所示。

图2 UI后端引擎渲染Trace泳道图

序号	Trace	参数说明	描述
1	OnVsyncEvent now:%" PRIu64 "	当前时间戳–纳秒级	收到Vsync信号，渲染流程开始
2	FlushVsync		刷新视图同步事件，包括记录帧信息、刷新任务、绘制渲染上下文、处理用户输入
3	UITaskScheduler::FlushTask		刷新UI界面，包括布局、渲染和动画等
4	FlushMessages		发送消息通知图形侧进行渲染
5	FlushLayoutTask		执行布局任务
6	FlushRenderTask %zu	当前页面上的需要渲染的节点的数量	总渲染任务执行
7	Layout		节点布局
8	FrameNode::RenderTask		单个渲染任务执行
9	ListLayoutAlgorithm::MeasureListItem:%d	当前列表项索引	计算列表项的布局尺寸

图形图像子系统中的Render Service，是负责界面内容绘制的部件，处理由各个应用提交的统一渲染任务，将不同应用渲染的图层进行合并、送显。在收到每个Vsync周期信号时，首先处理应用提交的指令，包括应用渲染树节点的新增、删除、修改，然后进行动画计算和遮挡计算，以上是为了对统一渲染树进行更新。接下来开始对渲染树执行绘制，首先预处理每个节点，计算绝对位置和脏区信息，然后针对脏区进行绘制，优先使用硬件合成器进行绘制，当遇到无法合成绘制的，交由GPU执行重绘，绘制的所有结果都将存入屏幕缓冲区，最后将绘制结果提交送显、上屏展示。

当Vsync信号刷新时，如图3所示。

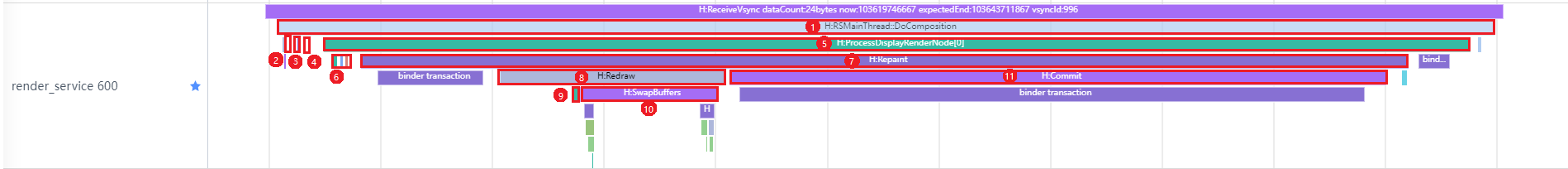

图3 RS侧渲染Trace泳道图

序号	Trace	描述
1	RSMainThread::DoComposition	合成渲染树上各节点图层
2	RSMainThread::ProcessCommand	处理client端指令
3	Animate	动画处理
4	RSMainThread::CalcOcclusion	遮挡计算
5	ProcessDisplayRenderNode[x]	单个显示器画面的绘制流程
6	ProcessSurfaceNode:x	单个节点的合成器处理
7	Repaint	硬件合成器合成绘制
8	Redraw	无法进行合成，则执行重绘
9	RenderFrame	GPU执行绘制
10	SwapBuffers	刷新屏幕缓冲区
11	Commit	绘制结果提交上屏

懒加载

懒加载使用LazyForEach实现，LazyForEach从提供的数据源中按需迭代数据，并在每次迭代过程中创建相应的组件。当LazyForEach在滚动容器中使用时，框架会根据滚动容器可视区域按需创建组件。当组件滑出可视区域外时，框架会进行组件销毁以降低内存占用。图4抓取的是懒加载过程中一帧的Trace。

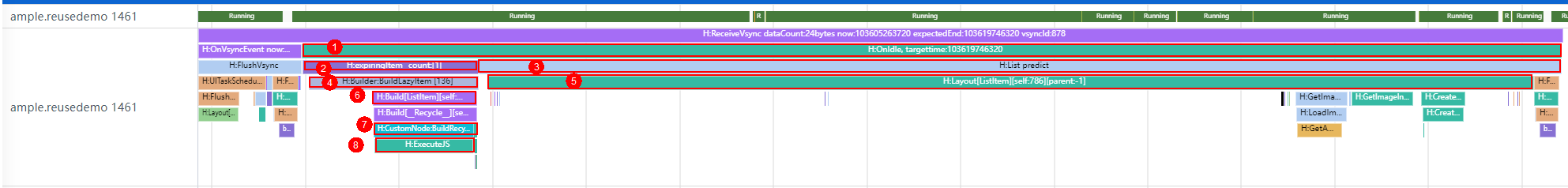

图4 懒加载Trace泳道图

序号	Trace	参数说明	描述
1	OnIdle, targettime:%" PRId64 "	时间戳，在这个时间之前完成该任务	idle事件循环中检查是否有新的事件需要处理，如果有，则将任务调度器加入UI线程中并执行预测任务
2	expiringItem_ count:[%zu]	懒加载Item的个数	预构建，包含处理所有懒加载项
3	List predict		添加预测布局任务
4	Builder:BuildLazyItem [%d]	需创建的项目索引	在需要时创建项，并进行缓存
5	Layout[%s][self:%d][parent:%d]	tag标签，当前节点在UINode树中的索引，父节点在UINode树中的索引	当前帧节点布局
6	Build[%s][self:%d][parent:%d]	tag标签，当前节点在UINode树中的索引，父节点在UINode树中的索引	当前帧节点构建
7	CustomNode:BuildRecycle %s	JS视图名称	触发复用渲染
8	ExecuteJS		执行JS代码

页面加载

当触发页面加载时，OpenHarmony会创建一个新的页面实例，然后按照特定的程序调用页面的生命周期方法。在生命周期方法中加载页面的布局，然后将数据绑定到页面上的视图元素，使页面能够显示和更新数据。图5抓取的是页面加载中一帧的Trace。

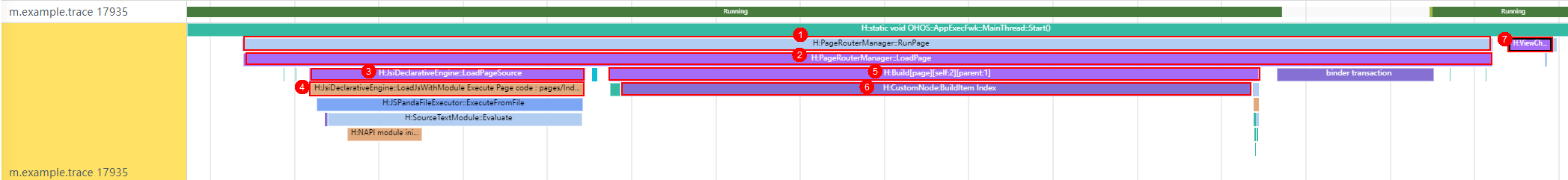

图5 页面加载帧Trace泳道图

序号	Trace	参数说明	描述
1	PageRouterManager::RunPage		页面路由预处理及加载页面
2	PageRouterManager::LoadPage		加载页面并路由
3	JsiDeclarativeEngine::LoadPageSource		加载一个JavaScript文件并将其解析为ABC字节码
