Oracle Spatial操作手册
目录
2.在user_sdo_geom_metadata 表中插入新记录，用于描述空间字段... 3
5.插入多边形：环（也叫带“洞”的多边形或“江心岛”多边形）... 12
一、准备工作
1.安装Oracle数据库
步骤省略
2.检查是否安装Spatial
Oracle11g默认安装了Spatial
select comp_id,comp_name,version from dba_registry;
执行上条sql, 如果看到有 SDO Spatial即代表已经安装了Oracle Spatial 组件。

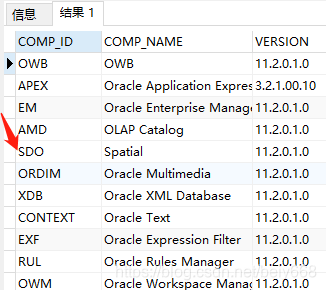

截图：
二、表结构及索引
示例以土整地块范围表SZGM_LAND_COOR为例（非空间字段仅摘取部分举例）
1.创建空间数据表
CREATE TABLE SZGM_LAND_COOR (
id NUMBER PRIMARY KEY,
name VARCHAR2(32),
shape MDSYS.SDO_GEOMETRY);
2.在user_sdo_geom_metadata 表中插入新记录，用于描述空间字段
INSERT INTO user_sdo_geom_metadata VALUES (
'SZGM_LAND_COOR', //---表名
'shape', //---字段名
MDSYS.SDO_DIM_ARRAY(
MDSYS.SDO_DIM_ELEMENT('X', -180, 180, 0.5),
//---X维最小，最大值和容忍度。
MDSYS.SDO_DIM_ELEMENT('Y', -90, 90, 0.5)
//---Y维最小，最大值和容忍度
),
4490000 //---坐标系，缺省为笛卡尔坐标系(本例定义为GCS2000坐标系)
);
3.创建空间索引
CREATE INDEX SZGM_LAND_COOR_idx ON SZGM_LAND_COOR (shape)
INDEXTYPE IS MDSYS.SPATIAL_INDEX
三、插入数据
1.MDSYS.SDO_GEOMETRY介绍
Oracle Spatial用MDSYS.SDO_GEOMETRY来存储空间数据,定义为：
CREATE TYPE sdo_geometry AS OBJECT (
SDO_GTYPE NUMBER,
SDO_SRID NUMBER,
SDO_POINT SDO_POINT_TYPE,
SDO_ELEM_INFO MDSYS.SDO_ELEM_INFO_ARRAY,
SDO_ORDINATES MDSYS.SDO_ORDINATE_ARRAY);
sdo_geometry 类型中的各个参数简单的介绍：
1、SDO_GTYPE ：表示要存储的几何类型，如点线面。它是通过 NUMBER类型来表达的；
2、SDO_SRID ：几何的空间参考坐标系，类型也为 NUMBER；
3、SDO_POINT ：如果几何类型点类型的话，就是存储点坐标，否则为空。oracle自定义的SDO_POINT_TYPE类型；
4、SDO_ELEM_INFO ：定义要如何理解SDO_ORDINATES中的坐标串的；
5、SDO_ORDINATES ：存储实际坐标的，以X、Y以及不同点之间都是逗号隔开；
1.1.SDO_GTYPE几何类型
SDO_GTYPE：用四个数字定义了所有的形状
第一位:维数
第二位:线性表示。用于3，4维数据，二维为0
最后两位:
| Value | Geometry | Description |
| 00 | UNKNOWN_GEOMETRY | Spatial忽略此值 |
| 01 | POINT | 单点元素 |
| 02 | LINE or CURVE | 包含一个线字符串元素，可以是线性的、曲线的或两者兼有 |
| 03 | POLYGON | 包含一个多边形元素，其中包含或不包含其他多边形元素 |
| 04 | COLLECTION | 元素的异质集合 |
| 05 | MULTIPOINT | 包含一个或多个点 |
| 06 | MULTILINE or MULTICURVE | 包含一个或多个线字符串元素 |
| 07 | MULTIPOLYGON | 包含多个可能不相交的多边形元素 |
SDO_GTYPE值是有四位数字组成的，它们的格式为：dltt 。
其中，d 表示几何的维数。如二维、三维对应的d=2和d=3。
l 定义了LRS。一般l=0。
tt 定义了地理对象的类型。现在使用从00到07，如tt=01代表为单点。
例如：SDO_GTYPE为2003即表示为二维的多边形
1.2.SDO_SRID空间坐标系
默认为null,参数类型为NUMBER
在设定坐标系之前，可通过sql查询你的SRID是否在Oracle Spatial 【MDSYS.CS_SRS】 表中。
select * from mdsys.cs_Srs where srid = 4490;
4490为你的SRID。
1.2.1.解决Oracle11g不支持3857墨卡托投影坐标系的方法
INSERT INTO sdo_coord_ref_system (
srid,
coord_ref_sys_name,
coord_ref_sys_kind,
coord_sys_id,
datum_id,
geog_crs_datum_id,
source_geog_srid,
projection_conv_id,
cmpd_horiz_srid,
cmpd_vert_srid,
information_source,
data_source,
is_legacy,
legacy_code,
legacy_wktext,
legacy_cs_bounds,
is_valid,
supports_sdo_geometry)
VALUES (
3857,
'Popular Visualisation CRS / Mercator',
'PROJECTED',
4499,
NULL,
6055,
4055,
19847,
NULL,
NULL,
NULL,
NULL,
'FALSE',
NULL,
NULL,
NULL,
'TRUE',
'TRUE');
1.2.2.解决Oracle11g不支持4490 GCS2000坐标系的方法
--自定义的CGCS 坐标参考系统SRSSRID为4490000，Oracle 12C自带的CGCS Geodetic CRS的SRID为4490
--自定义的SRS的SRID必须大于1000000 ，故设其值为4490再加3个0
--自定义的椭球的ID为1024000，也是在12C的CGCS椭球ID后面加3个0
--自定义的基准的ID为1043000，同样是在12C的CGCS基准的ID后面加3个0
-- a) 向SDO_UNITS_OF_MEASURE 表中插入行，定义度量单位
--定义椭球的时候需要UOM_ID 9001, 系统中已经有,不需要另外定义
--Prime_Meridian_ID 8901需要UOM_ID 9110（以度为单位）,也已经有
-- b) 向SDO_COORD_AXES表中为坐标系的每个轴插入一行数据。
--COORD_SYS_ID为6422的坐标系CS的坐标轴已经定义，不需要另外定义
-- c) 向SDO_COORD_SYS表插入数据，这个表的列基本是按EPSG的规定来的。
-- 使用COORD_SYS_ID为6422的坐标系CS，不需要另外定义
-- d) 向SDO_ELLIPSOIDS表插入一行以定义椭球
INSERT INTO SDO_ELLIPSOIDS (
ELLIPSOID_ID,
ELLIPSOID_NAME,
SEMI_MAJOR_AXIS,
UOM_ID,
INV_FLATTENING,
SEMI_MINOR_AXIS,
INFORMATION_SOURCE,
DATA_SOURCE,
IS_LEGACY,
LEGACY_CODE)
VALUES(
1024000,
'CGCS2000',
6378137,
9001,
298.257222101,
6378137*(1-1/298.257222101),
'Chinese Academy of Surveying and Mapping',
'OGP',
'FALSE',
null);
-- e) SDO_PRIME_MERIDIANS 表中定义本初子午线
--定义基准时需要PRIME_MERIDIAN_ID 8901，已经有，不需要另外定义
-- f) SDO_DATUMS表中定义基准
INSERT INTO SDO_DATUMS (
DATUM_ID,
DATUM_NAME,
DATUM_TYPE,
ELLIPSOID_ID,
PRIME_MERIDIAN_ID,
INFORMATION_SOURCE,
DATA_SOURCE,
SHIFT_X,
SHIFT_Y,
SHIFT_Z,
ROTATE_X,
ROTATE_Y,
ROTATE_Z,
SCALE_ADJUST,
IS_LEGACY,
LEGACY_CODE )
VALUES (
1043000,
'China 2000',
'GEODETIC',
1024000,
8901,
'Chinese Academy of Surveying and Mapping',
'OGP',
null,
null,
null,
null,
null,
null,
null,
'FALSE',
null);
-- g) 插入CGCS 大地 空间参考系（Geodetic CRS）
INSERT INTO SDO_COORD_REF_SYSTEM (
SRID,
COORD_REF_SYS_NAME,
COORD_REF_SYS_KIND,
COORD_SYS_ID,
DATUM_ID,
GEOG_CRS_DATUM_ID,
SOURCE_GEOG_SRID,
PROJECTION_CONV_ID,
CMPD_HORIZ_SRID,
CMPD_VERT_SRID,
INFORMATION_SOURCE,
DATA_SOURCE,
IS_LEGACY,
LEGACY_CODE,
LEGACY_WKTEXT,
LEGACY_CS_BOUNDS,
IS_VALID,
SUPPORTS_SDO_GEOMETRY)
VALUES (
4490000,
'China Geodetic Coordinate System 2000',
'GEOGRAPHIC2D',
6422,
1043000,
1043000,
NULL,
NULL,
NULL,
NULL,
'EPSG. See 3D CRS for original information source.',
'OGP',
'FALSE',
NULL,
NULL,
NULL,
'TRUE',
'TRUE');
1.3. SDO_POIN几何点类型
非几何点类型，可为null
SDO_POINT类型的构造方法为：sdo_point_type(x,y,z)，其中x,y,z类型为Double和Int都可
1.4. SDO_ELEM_INFO坐标序列
SDO_ELEM_INFO类型的构造方法为：sdo_elem_info_array（a,b.c)，其中a,b.c为Number类型。SDO_ELEM_INFO为一个三元数组。
每个SDO_ELEM_INFO属性单元由：SDO_STARTING_OFFSET、SDO_ETYPE 和SDO_INTERPRETATION 组成。
1.4.1.简单几何体SDO_ELEM_INFO对应值

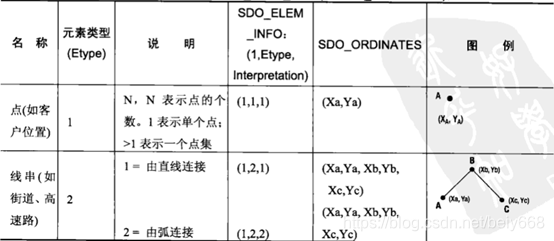

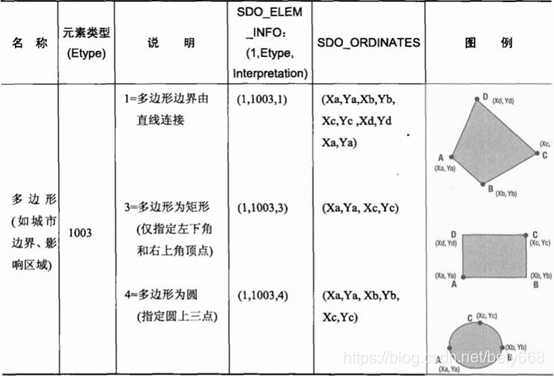

（图1）
1.4.1. SDO_ETYPE 和SDO_INTERPRETATION 对应表

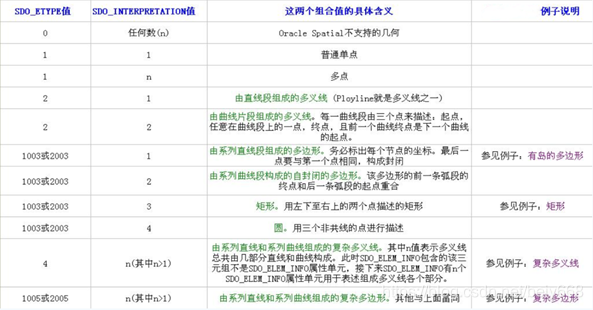

（图2）
注意：SDO_ETYPE 值 = 1003 ，假如几何类型为面，则表示为外多边形环（以逆时针顺序）
SDO_ETYPE 值 = 2003 ，假如几何类型为面，则表示为内多边形环（以顺时针顺序）
1.4.3.SDO_ELEM_INFO示例
1.4.3.1.简单多边形
坐标为：(113.5533,22.2233, 113.5335,22.4533, 113.5225,22.3113, 113.5115,22.1133, 113.5775,22.3388)
则SDO_ELEM_INFO=(1,1003,1)。
1.4.3.2复杂多边形（江心岛多边形）
（图3）
坐标串为(2,4, 4,3, 10,3, 13,5, 13,9, 11,13, 5,13, 2,11, 2,4,7,5, 7,10, 10,10, 10,5, 7,5)
则SDO_ELEM_INFO=( 1,1003,1, 19,2003,1)。
其中19表示几何B的起始坐标点7,5中7在坐标串里的序列号
1.5. SDO_ORDINATES实际坐标串
实际坐标字符串
2.插入点数据
INSERT INTO SZGM_LAND_COOR VALUES(13, 'XXX', MDSYS.SDO_GEOMETRY(
2001 , --多边形类型表示一个点
null, --坐标系可默认使用建表时定义的坐标系
MDSYS.SDO_POINT_TYPE (x坐标,y坐标,NULL),--添加一个点，
NULL ,
NULL
));
3.插入线段数据
INSERT INTO SZGM_LAND_COOR VALUES(13, 'XXX', MDSYS.SDO_GEOMETRY(
2002 , --几何类型表示一线段
null, --坐标系可默认使用建表时定义的坐标系
null, --添加一个点，
MDSYS.SDO_ELEM_INFO_ARRAY (1,2,1),
MDSYS.SDO_ORDINATE_ARRAY(63918.69368683,39300.6724619204,63918.7296493314,39302.5029543953,63918.757610323,39304.3335865351,63918.777577428,39306.1643233876,63918.789421375,39307.9951299983)
));
4.插入面数据(简单面)
INSERT INTO SZGM_LAND_COOR VALUES(13, 'XXX', MDSYS.SDO_GEOMETRY(
2003 , --几何类型表示简单面
null, --坐标系可默认使用建表时定义的坐标系
null, --添加一个点，
MDSYS.SDO_ELEM_INFO_ARRAY (1,1003,1),
MDSYS.SDO_ORDINATE_ARRAY(58184.2949999999,39390.5210000016,58208.6500000013,39291.8900000025,58499.00999998,39310.00000003,58482.4699999997,39409.8360000011,58184.29499999,39390.5210000016)
));
5.插入多边形：环（也叫带“洞”的多边形或“江心岛”多边形）
INSERT INTO SZGM_LAND_COOR VALUES(13, 'XXX', MDSYS.SDO_GEOMETRY(
2003 , --几何类型表示简单面
null, --坐标系可默认使用建表时定义的坐标系
null, --添加一个点，
MDSYS.SDO_ELEM_INFO_ARRAY ( 1,1003,1, 19,2003,1),
MDSYS.SDO_ORDINATE_ARRAY(2,4, 4,3, 10,3, 13,5, 13,9, 11,13, 5,13, 2,11, 2,4,7,5, 7,10, 10,10, 10,5, 7,5)
));
四、查询函数
1.计算几何周长
函数：SDO_GEOM.SDO_LENGTH
示例：查询地块001的周长
select c.dkcode, SDO_GEOM.SDO_LENGTH(c.shape, m.diminfo)
from SZGM_LAND_COOR c, MDSYS.USER_SDO_GEOM_METADATA m
where m.table_name = 'SZGM_LAND_COOR'
and m.COLUMN_NAME = 'shape'
and c.dkcode = '地块001';--若没有这条件，则范围所有地块的周长
2.计算几何面积
函数：SDO_GEOM.SDO_AREA
示例：查询地块001的面积
select c.dkcode, SDO_GEOM.SDO_AREA (c.shape, m.diminfo)
from SZGM_LAND_COOR c, MDSYS.USER_SDO_GEOM_METADATA m
where m.table_name = 'SZGM_LAND_COOR'
and m.COLUMN_NAME = 'shape'
and c.dkcode = '地块001';--若没有这条件，则范围所有地块的面积
3.计算几何质心
函数：SDO_CENTROID
示例：查询地块001的质心
select c.dkcode, SDO_GEOM.SDO_CENTROID (c.shape, m.diminfo)
from SZGM_LAND_COOR c, MDSYS.USER_SDO_GEOM_METADATA m
where m.table_name = 'SZGM_LAND_COOR'
and m.COLUMN_NAME = 'shape'
and c.dkcode = '地块001';--若没有这条件，则范围所有地块的质心
4.几何缓冲区
函数：SDO_BUFFER
示例：对地块1做50m缓冲
select c.dkcode, SDO_GEOM.SDO_BUFFER (c.shape, 50, 0.5, 'unit= M')
from SZGM_LAND_COOR c, MDSYS.USER_SDO_GEOM_METADATA m
where m.table_name = 'SZGM_LAND_COOR'
and m.COLUMN_NAME = 'shape'
其中50表示距离
0.5表示容差
‘unit=M’表示单位为米
5.几何关系
函数：sdo_Geom.Relate
公式：sdo_Geom.Relate(sdo_Geometry1, ‘MASK’, sod_Geometry2, tolerance )
参数说明：sdo_Geometry1几何1；sod_Geometry2几何2；MASK几何关系；tolerance容差
几何关系参考表：
| 关系函数 | 关系 | 说明 |
| Anyinteract | 任意相交 | sdo_Geometry2落在sdo_Geometry1面上包括在边上 |
| Contains | 反包含包含但不交叉 | sdo_Geometry2完全包含在sdo_Geometry1几何对象中，并且两个几何对象的边没有交叉 |
| Coveredby | 包含交叉 | sdo_Geometry1完全包含在sdo_Geometry2中，并且这两个几何对象的边有一个或多个点相互重叠 |
| Covers | 反包含相交 | sdo_Geometry2完全包含在sdo_Geometry1中，并且这两个几何对象的边有一个或多个点相互重叠 |
| Disjoint | 不相交 | 两个几何没有重叠交叉点，也没有共同的边 |
| Equal | 相等 | 两个几何是相等的 |
| Inside | 包含包含但不交叉 | sdo_Geometry1完全包含在sdo_Geometry2几何对象中，并且两个几何对象的边没有交叉 |
| On | 边线完全在另一个上面 | sdo_Geometry1的边和内部的线完全在sdo_Geometry2上 |
| Overlapbdydisjoint | 交迭但不交叉 | 两个几何对象交迭，但是边没有交叉 |
| Overlapbdyintersect | 交迭且交叉 | 两个几何对象交迭，并且边有部分交叉 |
| Touch | 有公共边但不交叉 | 两个几何对象有共同的边，但没有交叉 |
示例：选择地块001上所有的公交站点
SELECT p.id, p.bname, p.address
FROM SZGM_LAND_COOR r, SZ_BUS p
WHERE r.dkcode = '地块001'
AND sdo_Geom.relate(r.geoloc,'ANYINTERACT',p.geoloc, 0.5)= 'ANYINTERACT'
