ArcGis国土规划常用功能插件工具

置顶 已于 2025-04-11 10:32:09 修改
阅读量4.8k 收藏 31
点赞数 15
文章标签： arcgis c#
于 2024-06-26 19:18:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/bh69399/article/details/139995930
版权

工具为arcgisaddin插件，日常工作经常用到的功能合集，包括在线地图、坐标串转换、统计汇总、批量出图等，部分工具界面布局参考了其他作者，适合arcgis10.2，.net4.5 工具比较通用，10.2以上未一一测试。

2025-04-11 截图功能新增固定范围截图，word按模板导出功能可调整图片大小，图片数量，修复段落编号。

2025-03-18 新增三大类按权属统计汇总表，修复部分功能bug。

2025-02-28 修复土地利用现状表格超限、属性传递多对一、GIS曲线转CAD某些bug。

2024-12-04 在线地图增加透明度、对比度、明亮度调节功能，方便叠加DEM效果显示。集成了转化cad功能，CAD可按图层配色，mxd配色、注记导出，带状倾斜分幅，视口旋转，CAD影像插入等功能。

2024-11-27 土地利用现状表统计新增统计表格预览功能，预览结果可直接复制，也可导出excel格式。

2024-11-10 土地利用现状表统计新增缓冲区分析，可以界面勾画范围或选择红线范围进行缓冲区分析统计。

2024-10-15 土地利用现状表统计按变更调查新增了后备耕地1208，其他草地0404调整为农用地。新增权属单位代码表导出。空间连接支持点线面属性传递，属性表挂接。

2024-10-09 计算工具新增字段名称、顺序调整，面图形按边界缓冲分析，图幅框新增了任意图幅分幅。

2024-9-9 修复报件坐标转化，如包含曲线，曲线加密转换后面积精度可调整，支持点线面坐标导出，可选择导出坐标字符串为经纬度坐标和投影坐标格式。

2024-08-22 新增吉林一号2023年全国影像。

2024-08-06 修复了土地利用现状汇总统计面积平差。

2024-07-30 新增MapBox，百度地图，BD09已校正，显示效果欠佳，主要原因位百度坐标原点有偏移且有随机误差，不使用百度api，转换后依然有偏移，需要按区域小范围人工偏移。

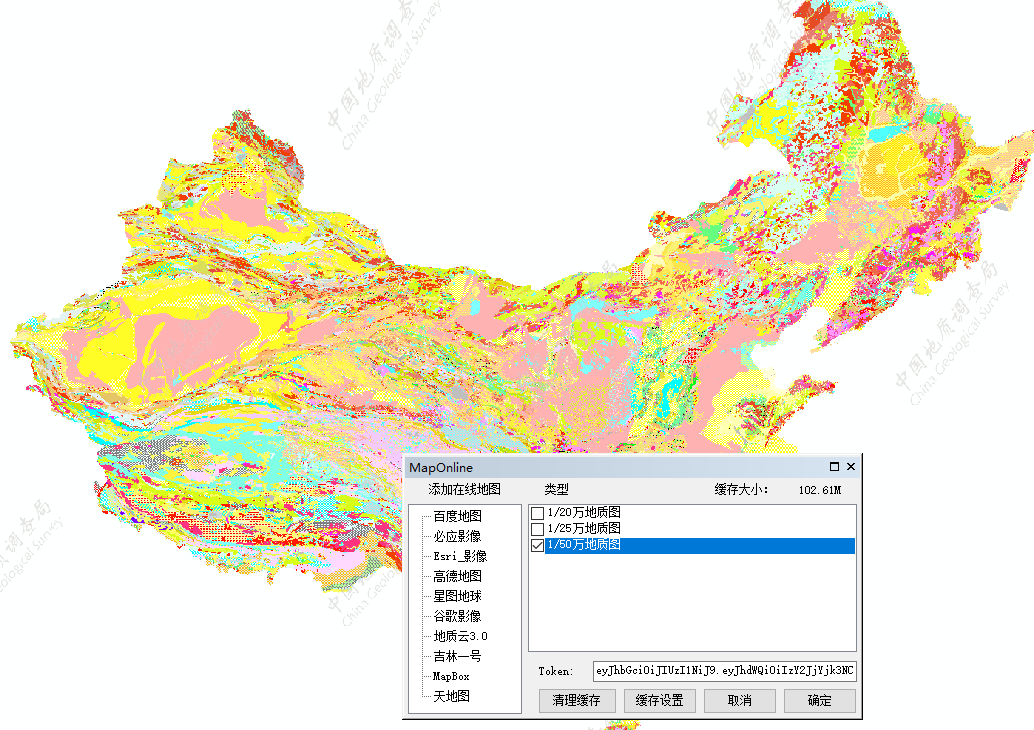

2024-07-18 新增地质云3.0  1/20万地质图、1/25万地质图、1/50万地质图 在线加载，修复了tk无法保存问题；

2024-07-15 新增word批量导出功能；

下载链接：https://download.csdn.net/download/bh69399/89509110

                  https://pan.baidu.com/s/1Pn07ossjWW2ND4mNS7CLtg?pwd=6iwa

 1、arcgis加载在线地图

        采用开源组件BruTile开发，支持常用在线瓦片地图，谷歌、高德火星坐标已进行纠偏处理，新增地质云，部分图源需申请TK，新增透明度显示功能。

2、报备坐标工具

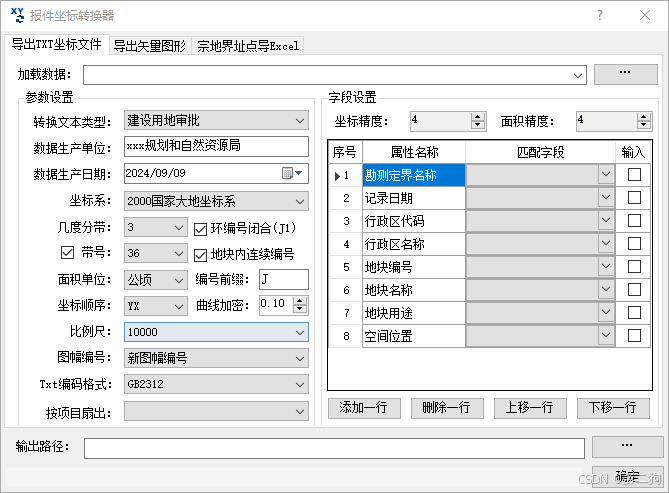

          矢量转txt：支持图层或地址添加数据、支持坐标投影转换、自动计算图幅号、字段属性可灵活设置，可匹配字段或手动输入，支持多种坐标格式（征地报备、占补平衡、进出平衡、设施农用地，自定义格式），可按项目或地块扇出单独保存，可选择是否保留带号。

          txt转矢量：支持文件夹批量读取或单独读取，自动定义坐标系，投影转换。支持项目合并，结果支持GDB，shp，自定义属性字段。

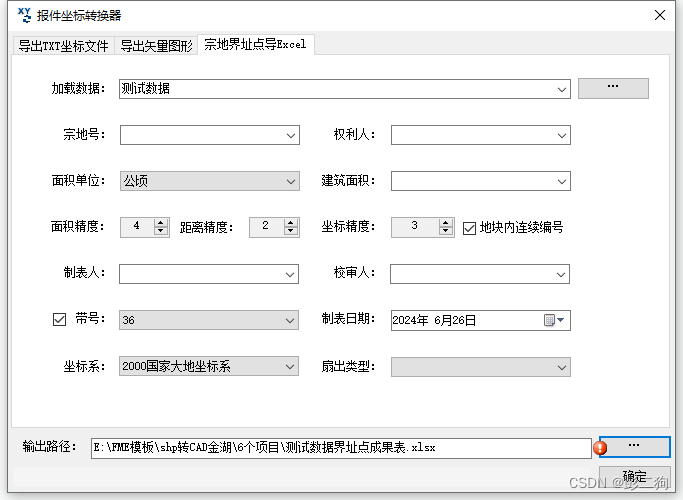

           宗地界址点表格生成：生成标准界址点表格，可按宗地或地块扇出，可选择是否保留带号，默认按照西北角进行编号。

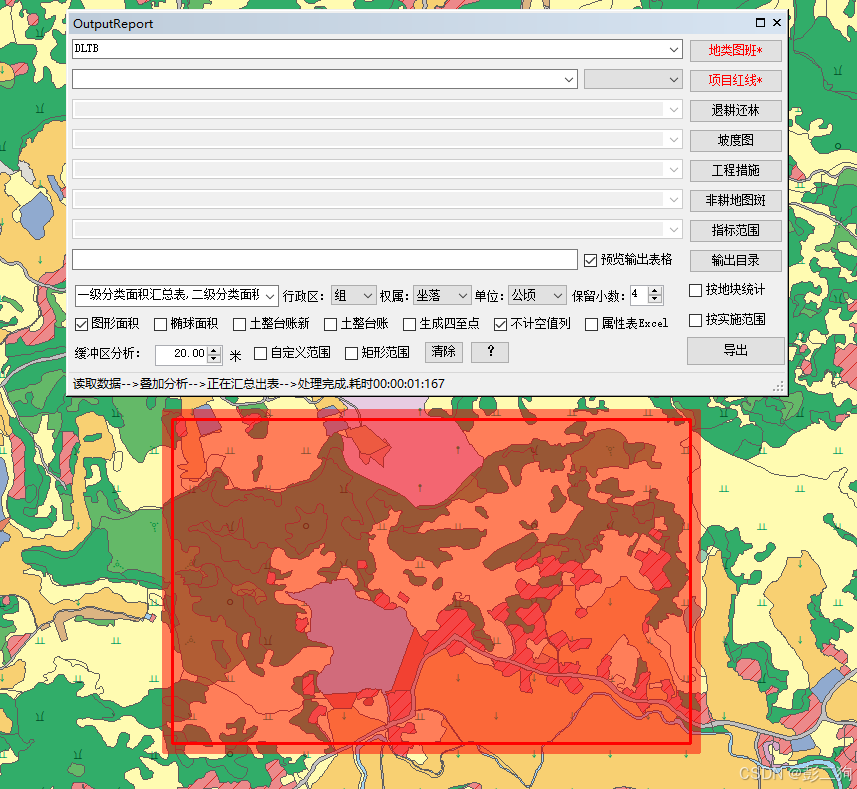

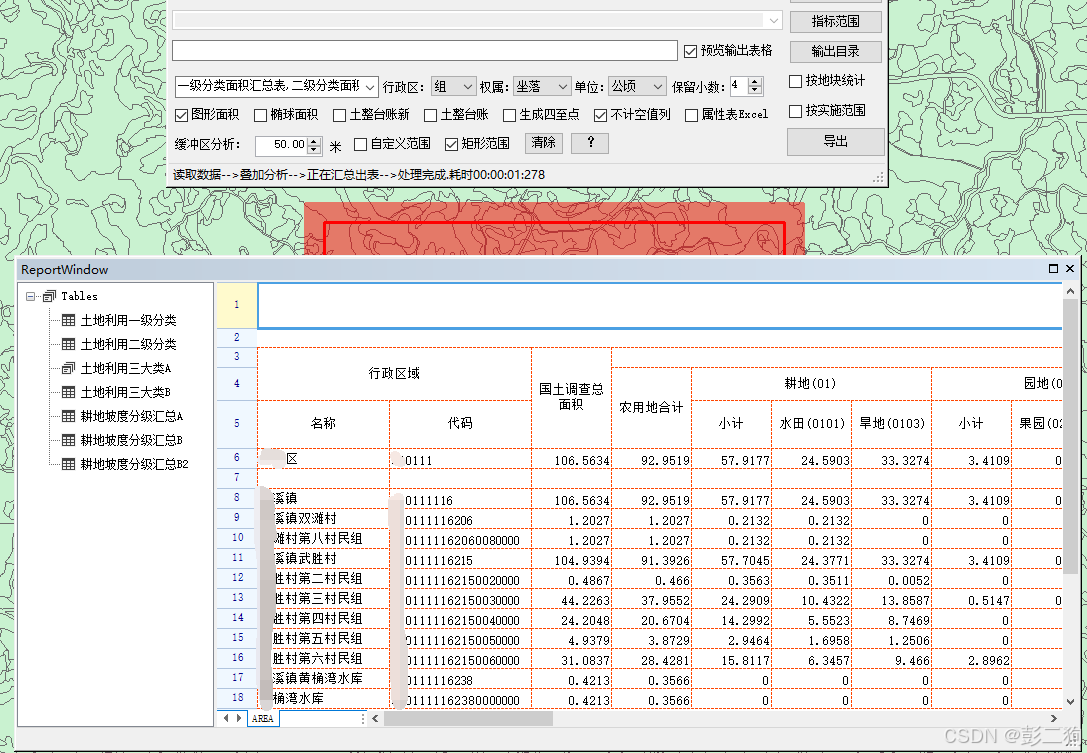

3、土地利用现状统计表（一级类、二级类、三大类、坡度分级），基本农田分坡度统计表，可按行政区、地块统计，统计数据可自动调平进位引起的误差。新增权属单位代码表导出，缓冲区分析，结果预览功能，预览结果可复制，可导出excel。

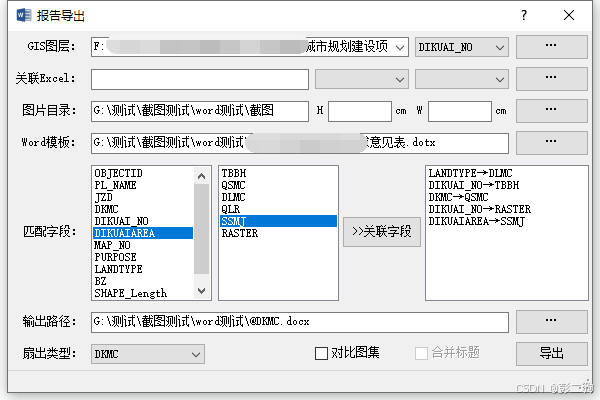

4、word图集导出，读取gis图层或Excel表格，按模板进行批量导出，可扇出，设置图片大小等。

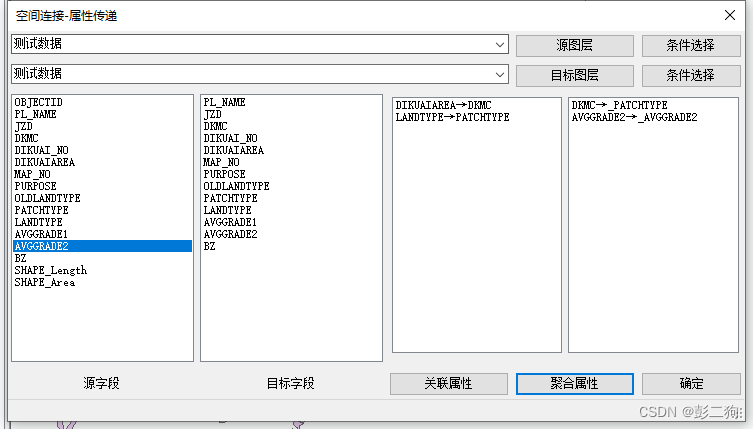

5、属性传递

         关联属性可根据最大重叠面积赋值，也可以聚合所有相交属性，自动验证有效字段名称。

6、 标准图幅框

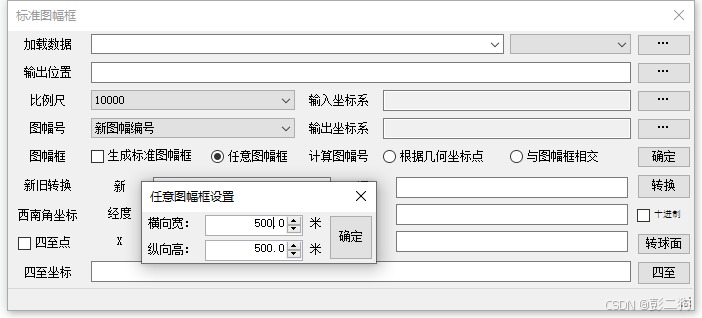

            可生成新旧2种标准图幅框，计算图幅号，新旧图幅号转换，生成四至坐标及坐标点。

6、几何检查

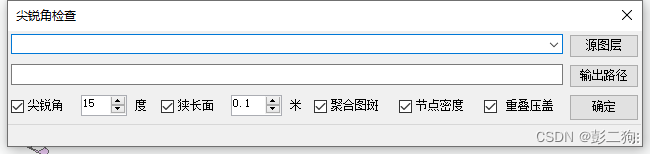

              支持尖锐角检查，狭长面检查（三调标准），重叠压盖检查等，部分功能采用开源组件，支持多线程。生成点线面三种检查结果。

7、常用GIS计算

          可计算椭球面积、几何面积等，对图斑Z字形编号，调整界址点顺序，可对shap、gdb文件进行打包压缩，可按图斑界址点生成三角网、支持平角垂直缓冲，左右不等距缓冲，面边界缓冲，带坐标信息的照片提取定位点。

8、图片导出

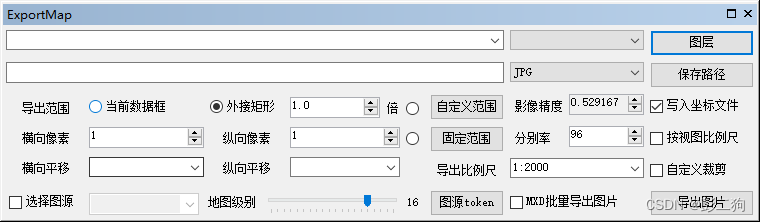

          可用作arcgis窗口截图，写入坐标信息，类似布局出图，可调整导出范围大小、比例尺及分辨率。支持吉林一号、星图地球、天地图、谷歌地图等在线瓦片按地图显示级别下载、拼接，部分图源需要申请tk，支持已有mxd批量出图。支持自定义裁剪，可选择某个显示图斑或手绘范围。

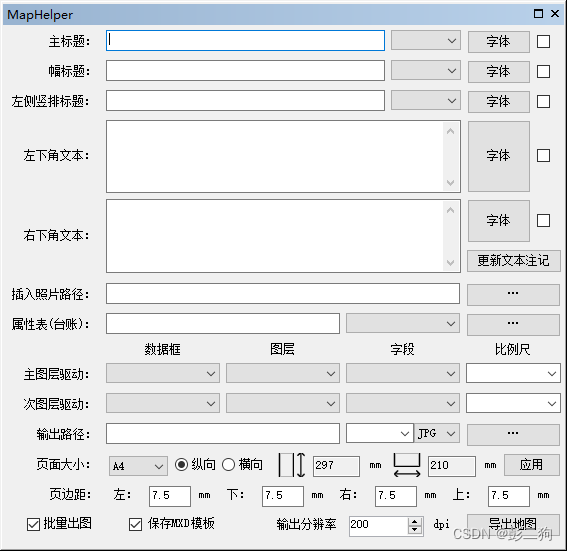

9、通用的制图辅助

         支持动态文本替换，可插入照片，表格台账（表格目前是动态转换为图片再插入布局），支持2格地图框驱动出图，可批量出图及保存mxd模板。

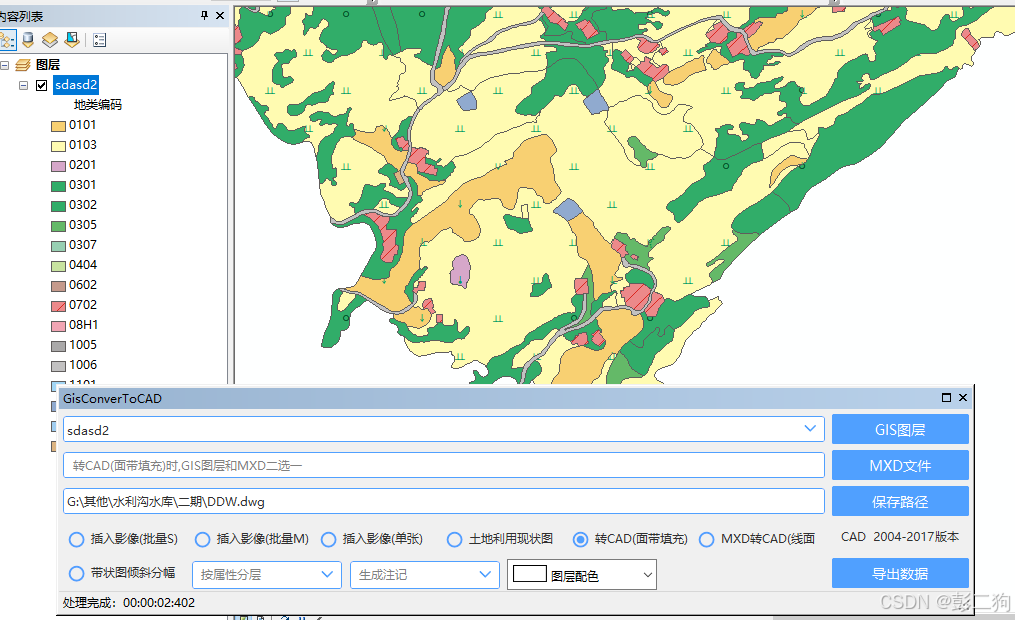

10、gis数据转换cad功能，功能介绍详见基于Teigha的GIS向CAD转换工具_tin三角网如何转为cad能浏览的模型 arcgis-CSDN博客

1、插入带坐标信息的栅格图像功能，可以批量插入多个文件或同一个文件；

2、土地利用现状CAD格式转换；

3、gis转cad简单填充，按字段分层、添加注记；

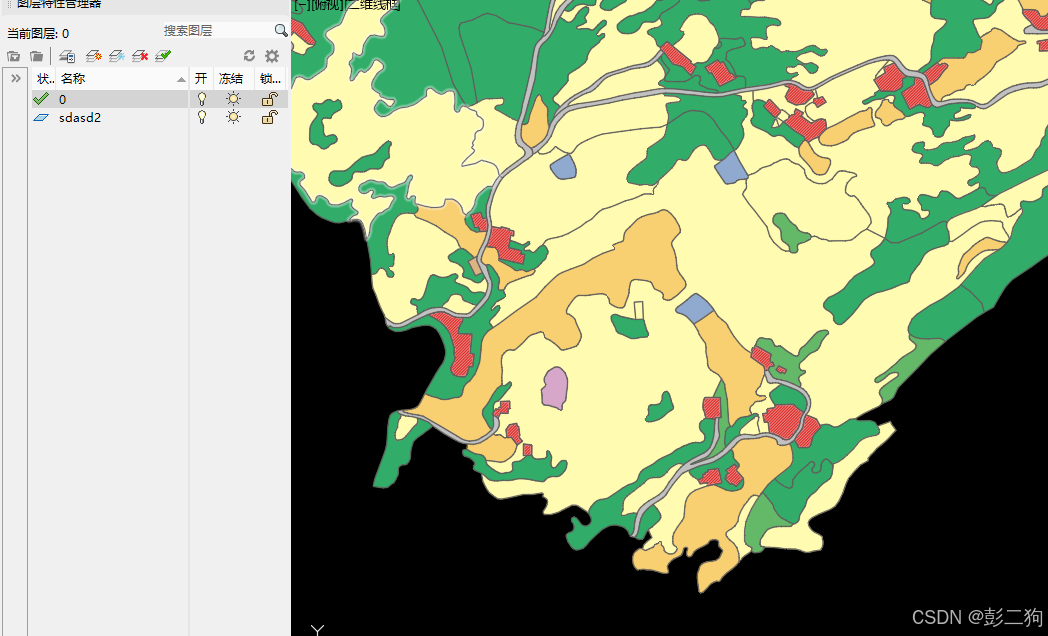

4、MXD转CAD还原配色，自动分层，添加注记,可快速完成色块配色；

5、带状倾斜分幅，并按分幅图框生成视口，自动旋转视口。

下载链接：

https://download.csdn.net/download/bh69399/89509110

https://pan.baidu.com/s/1Pn07ossjWW2ND4mNS7CLtg?pwd=6iwa
