水晶头制作全攻略：从新手到高手的进阶指南

在网络布线领域，水晶头的制作是每位工程师必须掌握的基础技能。看似简单的操作，实则蕴含着诸多技术细节，稍有不慎就可能导致网络不通或传输性能下降。本文将系统讲解 RJ45 水晶头的标准制作流程、常见问题处理及高级优化技巧，帮助你从入门到精通。

写文章-CSDN创作中心

一、制作前的必备准备

（一）材料选型要点

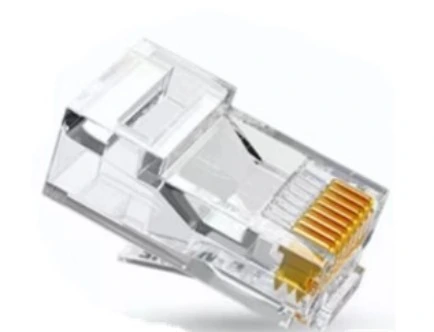

1. 水晶头选择：
2.

• • 超五类水晶头（CAT5e）适用于 100Mbps 网络，建议选用镀金层厚度≥50μin 的品牌产品（如 AMP 安普），触点插拔寿命需≥1000 次

• • 六类水晶头（CAT6）支持千兆网络，需注意其 “十字骨架” 结构设计，能有效减少串扰，推荐泛达（Panduit）等专业品牌

• • 七类水晶头（CAT7）用于万兆环境，采用屏蔽设计，购买时需验证屏蔽层连续性测试报告

1. 网线选择：
2.

• • 超五类非屏蔽双绞线（UTP）：百米衰减≤24dB（100MHz），需通过福禄克（Fluke）DSP4300 认证

• • 六类屏蔽双绞线（STP）：需搭配金属水晶头，屏蔽层覆盖率应≥99.9%，接地电阻≤1Ω

（二）工具专业配置

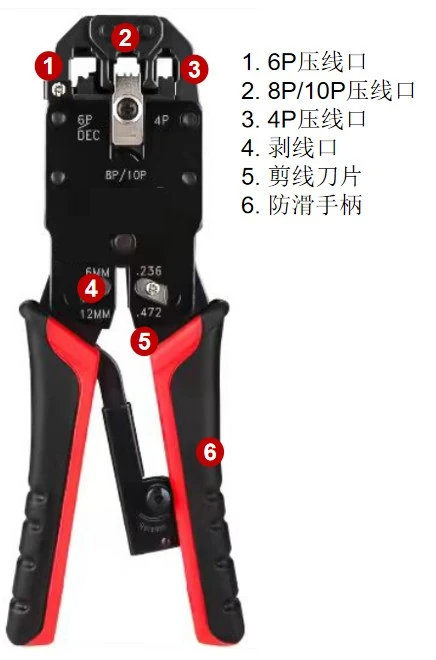

1. 压线钳三功能合一：
2.

• • 剥线刀部分：刀刃弧度需与网线外径匹配（超五类 0.5mm 线径对应 3mm 开口）

• • 切线刀：锋利度测试需能一次性切断 8 根铜芯，切口垂直度≤1°

• • 压线槽：需区分 CAT5e/CAT6 专用槽位，六类压线槽应有明显十字凸点

1. 专业测试仪器：

• • 网络测试仪：推荐能手（Noyafa）NF-868R，需具备线序、开路、短路、跨接测试功能，响应时间≤1 秒

• • 福禄克（Fluke）CIQ-Kit：用于高级认证测试，可检测插入损耗（IL）≤2.5dB（100MHz）、回波损耗（RL）≥30dB

二、标准制作流程详解

（一）剥线工艺控制

1. 用压线钳剥线刀在网线末端 3cm 处轻压旋转，力度控制在使护套切口深度刚好穿透外皮但不伤及绝缘层

1. 剥除护套后，需保持 4 对双绞线的绞合状态，退扭长度≤13mm（超五类标准），六类线退扭≤7mm

1. 用纸巾擦拭铜芯表面氧化层，若发现铜芯直径＜0.51mm（超五类标准值）需更换网线

（二）线序排列规范

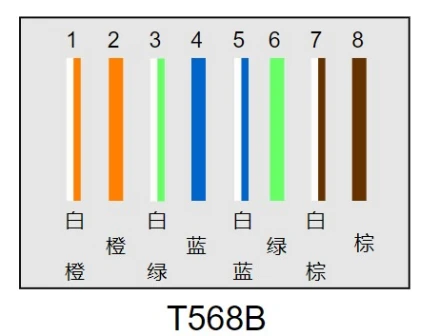

T568B 标准线序（最常用）：

1. 橙白 2. 橙 3. 绿白 4. 蓝 5. 蓝白 6. 绿 7. 棕白 8. 棕

• 排列时需将线芯拉直并紧密并拢，前端平齐度误差≤0.5mm

• 六类线需确保十字骨架完全嵌入水晶头对应凹槽，避免线对错位

（三）压接技术要点

1. 将排列好的线芯插入水晶头，需听到 “咔哒” 声确认 8 芯全部到位，从水晶头前端可清晰看到铜芯顶端

1. 放入压线钳对应槽位，施加垂直压力至压线钳自动弹开，压接力度需达到 8-10kgf（可通过压力测试仪校准）

1. 压接后检查水晶头侧面，触点应完全嵌入绝缘层，凹陷深度需在 0.2-0.3mm 范围内

三、质量检测与故障排除

（一）目视检查标准

1. 水晶头护套无裂纹，触点镀金层无脱落（可用 3M 胶带粘贴测试，无金属屑脱落）

1. 线芯绝缘层被触点刺破处应形成均匀压痕，刺穿深度需保证触点与铜芯良好接触

1. 网线护套需进入水晶头尾部护套内≥6mm，确保抗拉强度≥8kg（通过拉力测试仪验证）

（二）电气性能测试

1. 线序测试：

• • 测试仪指示灯应按 1-2-3-4-5-6-7-8 顺序依次点亮

• • 六类及以上系统需使用支持 100MHz 的测试仪，线序延迟偏差≤45ns

1. 连通性测试：

• • 用万用表电阻档测量，任意两芯间电阻应＜2Ω，开路电阻＞100MΩ

• • 千兆网络需额外测试 4-5 线对（蓝 / 蓝白）的连通性，部分设备需使用全部 8 芯

（三）常见故障处理

故障现象	可能原因	解决方案
测试仪某芯不亮	触点未刺穿绝缘层	重新压接，确保线芯完全插入
网络传输速率不稳定	线对退扭过长	剪短前端重新排列，退扭≤13mm
水晶头发热	触点氧化接触不良	用酒精擦拭铜芯，更换新水晶头
千兆网络不通	4-5 线对未接通	检查线序，确保 8 芯全部压接到位

四、高级应用与场景优化

（一）屏蔽水晶头制作要点

1. 剥线时需保留屏蔽层 3cm，使用专用屏蔽接地夹固定

1. 压接后需测试屏蔽层连续性，电阻值应＜0.5Ω

1. 在强电磁环境（如工业车间）中，需确保整个链路屏蔽层接地，接地电阻≤4Ω

（二）PoE 供电水晶头特殊处理

1. 用于 PoE 的水晶头需选用加厚触点（镀金层≥100μin），耐受电流≥1.5A

1. 制作时需保证 1-2-3-6 线对（数据 + 供电）压接牢固，触点压力≥12kgf

1. 完成后需测试耐压强度，线芯间需能承受 1500V AC/1min 无击穿

（三）万兆网络水晶头制作技巧

1. 七类水晶头需使用专用工具，压接时需分两步：先压接十字骨架，再压接触点

1. 线对退扭长度严格控制在≤3mm，可用显微镜观察绞合状态

1. 制作完成后需通过福禄克 DSX-8000 测试，近端串扰（NEXT）≥45dB（1000MHz）

五、行业规范与安全须知

1. 安规要求：

• • 带电环境下制作水晶头需使用绝缘手柄工具（绝缘电阻≥100MΩ）

• • 在机房等静电敏感区域，需佩戴防静电手环（接地电阻 1-10MΩ）

1. 环保标准：

• • 废弃水晶头需分类处理，含铅水晶头（铅含量＞0.1%）需交由专业回收机构

• • 压线钳润滑油需使用无卤素类型，符合 RoHS 2.0 标准

1. 工艺认证：

• • 商业建筑布线需符合 TIA/EIA-568-C.2 标准

• • 数据中心布线应遵循 ISO/IEC 11801:2017 Class FA 要求

结语：水晶头制作看似简单，实则是网络性能的基础保障。从超五类到七类，从百兆到万兆，每一次技术升级都对水晶头制作工艺提出了更高要求。通过掌握本文所述的标准化流程与测试方法，结合实际场景的优化技巧，你将能够制作出可靠的网络连接，为高速网络传输奠定坚实基础。在 5G 与物联网蓬勃发展的今天，精准的水晶头制作技术更是每位网络工程师的必备技能。
