linux 下的 iptables/ netfilter 防火墙 深度理解 后篇

一 概述

中篇已经提到了钩子函数的注册，也知道最终数据进来是通过钩子函数处理，来实现防火墙的功能的。那么netfilter 内核是在什么时候调用钩子函数？钩子函数又是怎么实现防火墙对应的功能的？（本章主要讲钩子函数实现的过滤功能）

二 调用钩子函数

中篇知道钩子函数最终会注册挂载到 struct net 结构体下的struct netns_nf nf 结构体中，但是钩子函数又是在什么时候调用的呢？

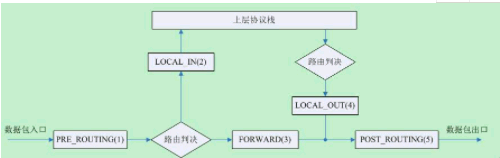

前篇在讲解五链表提到一张图，如下图

其实钩子函数就是在设置的这五个关卡上调用的，而每个关卡（hook）上，调用钩子函数都是调用了netfilter.h中的一个内联函数，NF_HOOK（) 函数 或者NF_HOOK_COND（）函数，这两函数唯一区别，就是调用NF_HOOK_COND的条件是：如果协议栈当前所处理的数据包skb中没有重新路由的标记，数据包才会进入Netfilter框架。即cond = 1 时进入钩子，否则直接调用okfn函数走协议栈去处理。

static inline int
NF_HOOK_COND(uint8_t pf, unsigned int hook, struct net *net, struct sock *sk,
	     struct sk_buff *skb, struct net_device *in, struct net_device *out,
	     int (*okfn)(struct net *, struct sock *, struct sk_buff *),
	     bool cond)
{
	int ret;

	if (!cond ||
	    ((ret = nf_hook(pf, hook, net, sk, skb, in, out, okfn)) == 1))
		ret = okfn(net, sk, skb);
	return ret;
}

static inline int
NF_HOOK(uint8_t pf, unsigned int hook, struct net *net, struct sock *sk, struct sk_buff *skb,
	struct net_device *in, struct net_device *out,
	int (*okfn)(struct net *, struct sock *, struct sk_buff *))
{
	int ret = nf_hook(pf, hook, net, sk, skb, in, out, okfn);
	if (ret == 1)
		ret = okfn(net, sk, skb);
	return ret;
}

NF_HOOK各个参数的解释说明：

• pf：协议族名，Netfilter架构同样可以用于IP层之外，因此这个变量还可以有诸如PF_INET6，PF_DECnet等名字。
• hook：HOOK点的名字，这里指我们讨论的五条链
• net ：钩子函数，全部规则都会挂载到struct net 这个结构体上
• sk ：套接字结构体
• skb：协议栈的结构体
• in：数据包进来的设备，以struct net_device结构表示；
• out ：数据包出去的设备，以struct net_device结构表示；
• okfn ：是个函数指针

nf_hook函数

static inline int nf_hook(u_int8_t pf, unsigned int hook, struct net *net,
			  struct sock *sk, struct sk_buff *skb,
			  struct net_device *indev, struct net_device *outdev,
			  int (*okfn)(struct net *, struct sock *, struct sk_buff *))
{
	struct nf_hook_entries *hook_head = NULL;
	int ret = 1;

#ifdef HAVE_JUMP_LABEL
	if (__builtin_constant_p(pf) &&
	    __builtin_c
