STM32之完成对SD卡的数据写入

系列文章目录

作业要求：
掌握SD卡协议原理，用STM32F103 完成对SD卡的数据读取（FAT文件模式）。

一、SD卡模块介绍

简介：

SD存储卡是一种基于半导体快闪记忆器的新一代记忆设备，由于它体积小、数据传输速度快、可热插拔等优良的特性，被广泛地于便携式装置上使用，例如数码相机、平板电脑和多媒体播放器等。控制器对 SD 卡进行读写通信操作一般有两种通信接口可选，一种是 SPI 接口，另外一种是 SDIO 接口。

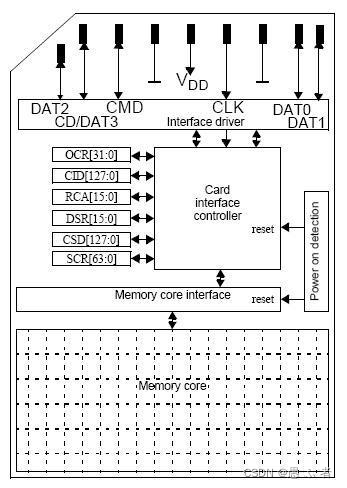

SD卡物理结构：

一张SD卡包括有存储单元、存储单元接口、电源检测、卡及接口控制器和接口驱动器5 个部分。
存储单元是存储数据部件，存储单元通过存储单元接口与卡控制单元进行数据传输；
电源检测单元保证SD卡工作在合适的电压下，如出现掉电或上状态时，它会使控制单元和存储单元接口复位；
卡及接口控制单元控制SD卡的运行状态，它包括有8个寄存器；
接口驱动器控制 SD 卡引脚的输入输出。

二、依托协议

1.引入库

D卡也是通过SPI协议进行通信。
SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在 ADC、LCD 等设备与 MCU 间，
要求通讯速率较高的场合。

SPI物理层

SPI通讯使用 3 条总线及片选线，3条总线分别为 SCK、MOSI、MISO
