在GIS项目中，建筑模型的创建是三维可视化和空间分析的重要环节。然而，许多用户在使用Bigemap Pro提取矢量建筑轮廓后，常常面临一个棘手的问题：提取出的矢量建筑轮廓默认不带高度属性，手动为每个建筑轮廓赋值不仅耗时耗力，还容易出错，怎么办呢？今天，就让我们来解决这个痛点，教你如何快速为建筑轮廓赋予高度值，轻松搞定模型生成！
1
新增高度字段

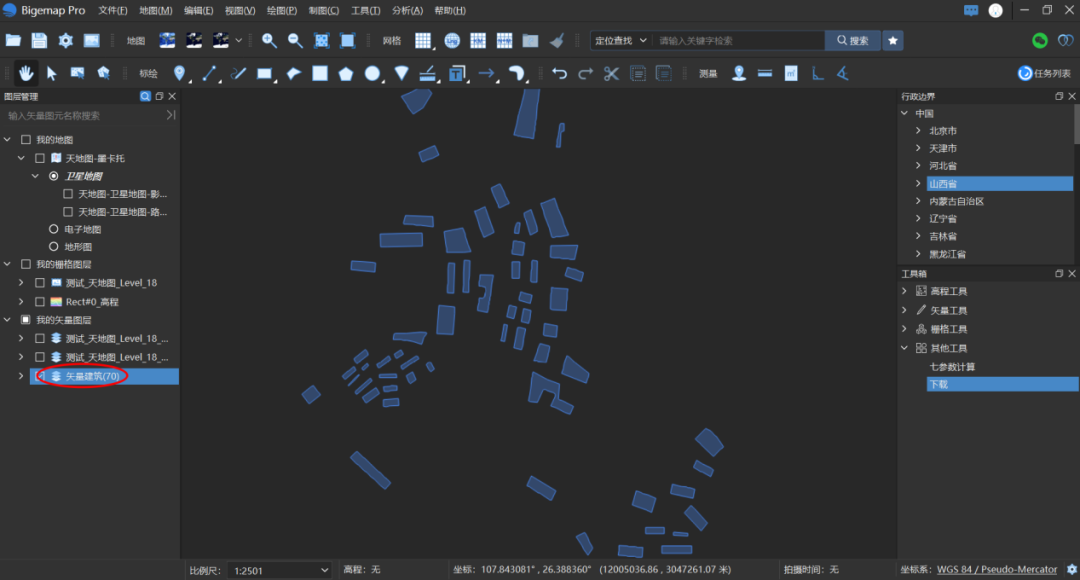

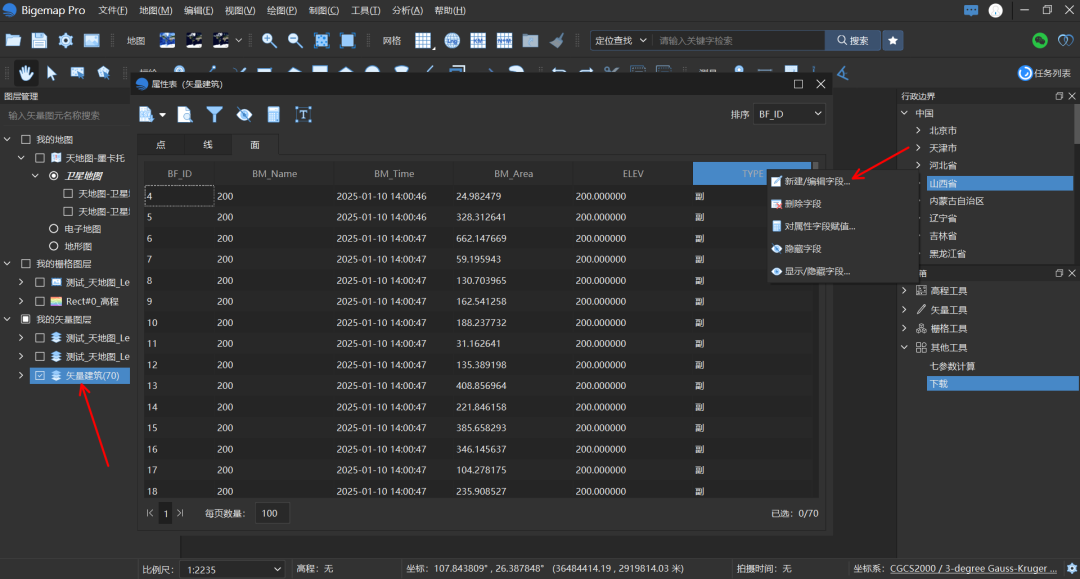

▷打开属性表：找到矢量建筑图层，单击右键→选择“打开属性表”
▷新建字段：进入属性表后，点击 “新建 / 编辑字段” 按钮。

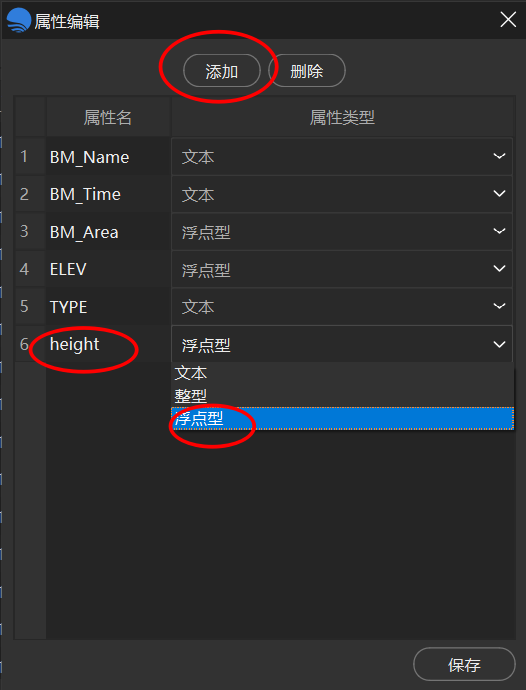

在弹出的对话框中，设置 “属性名” 为 “height”，“属性类型” 选择 “浮点型”，完成设置后，点击 “保存”。
2
给高度字段赋值

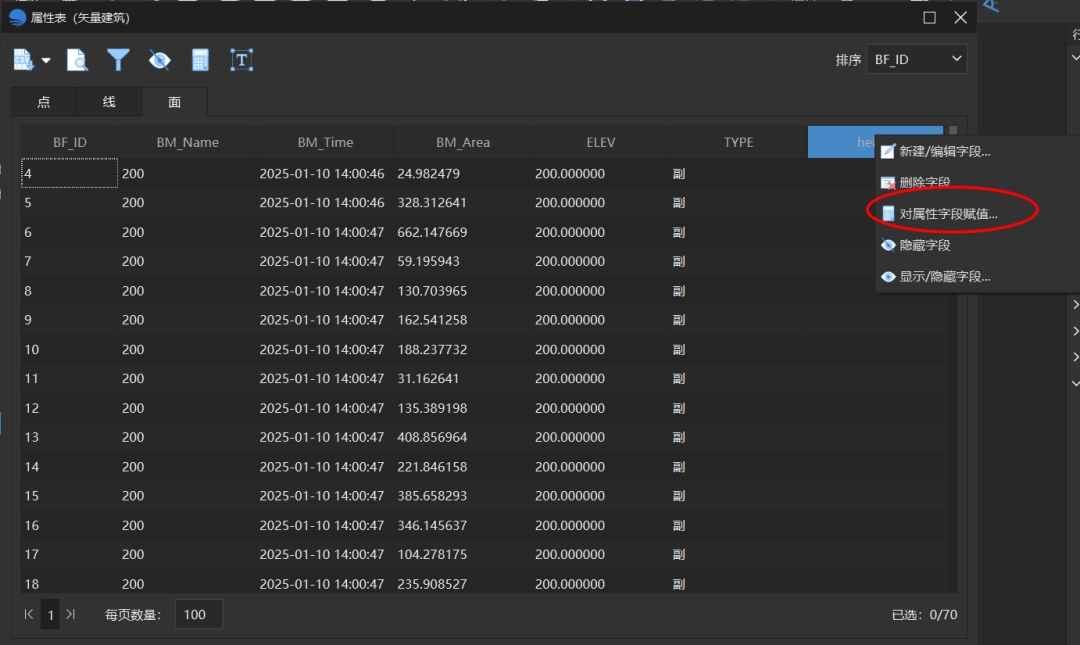

▷设置赋值表达式：回到属性表，在众多字段中找到刚刚新建的 “height” 字段并选中它，点击 “对属性字段赋值...” 选项。

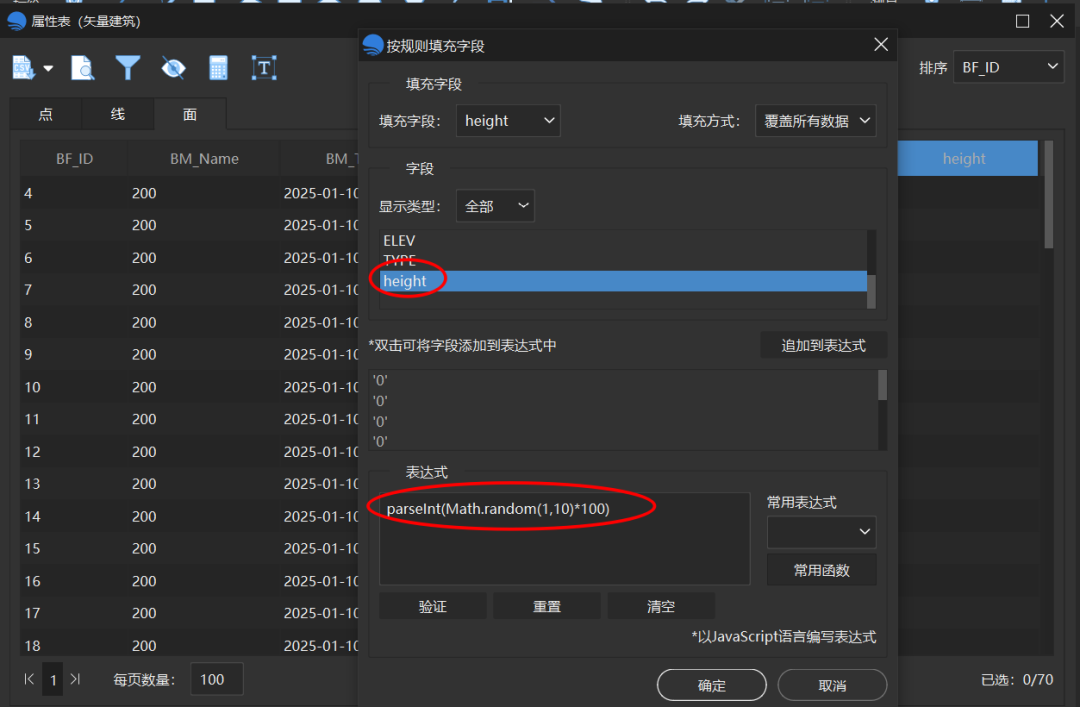

在弹出的 “按规则填充字段” 对话框里，找到 “表达式” 输入框。在这里，我们要输入一个可以生成随机高度值的表达式。复制粘贴 “parseInt (Math.random (1,10)*100)” 到表达式输入框中 (注：这个表达式的作用是生成 1 到 10 之间的随机数，然后乘以 100，最后通过 “parseInt” 函数将结果转换为整数，这样就得到了一个 100 到 1000 之间的随机整数作为建筑的高度值）

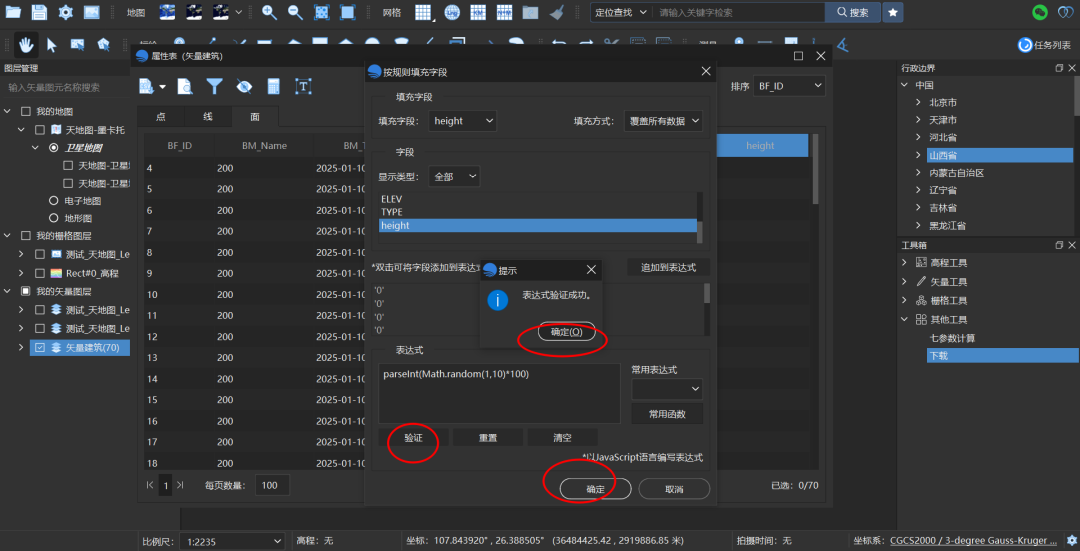

▷验证并确定：输入表达式后，点击 “验证” 按钮。如果表达式没有语法错误，会提示 “表达式验证成功”，此时点击 “确定”。

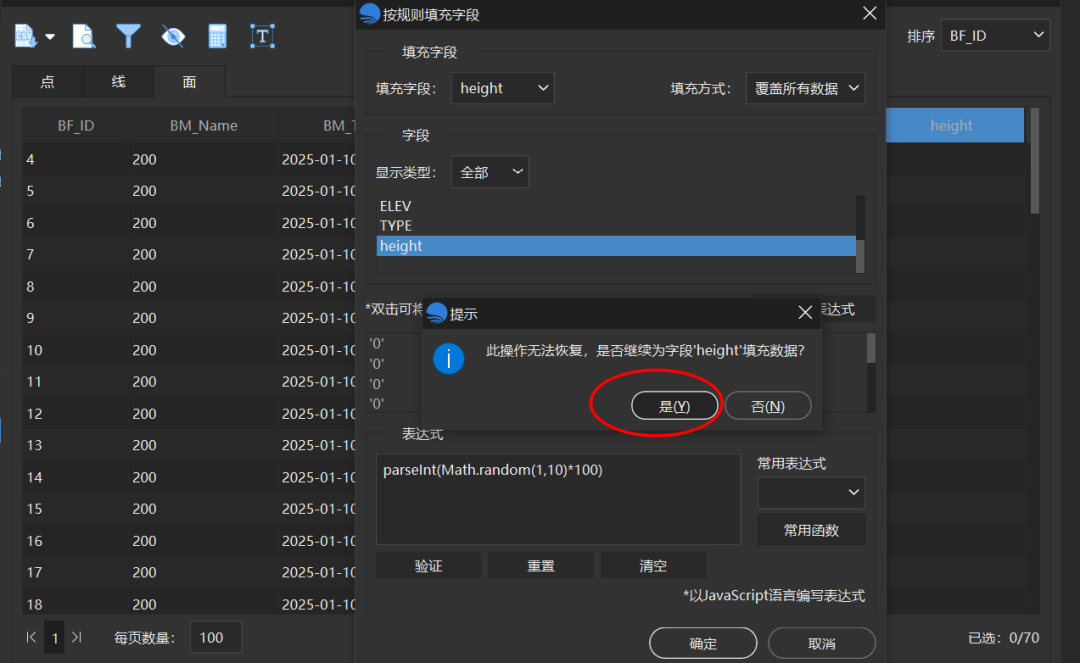

在弹出的确认对话框中，再次点击 “是 ”，确认对 “height” 字段进行数据填充。

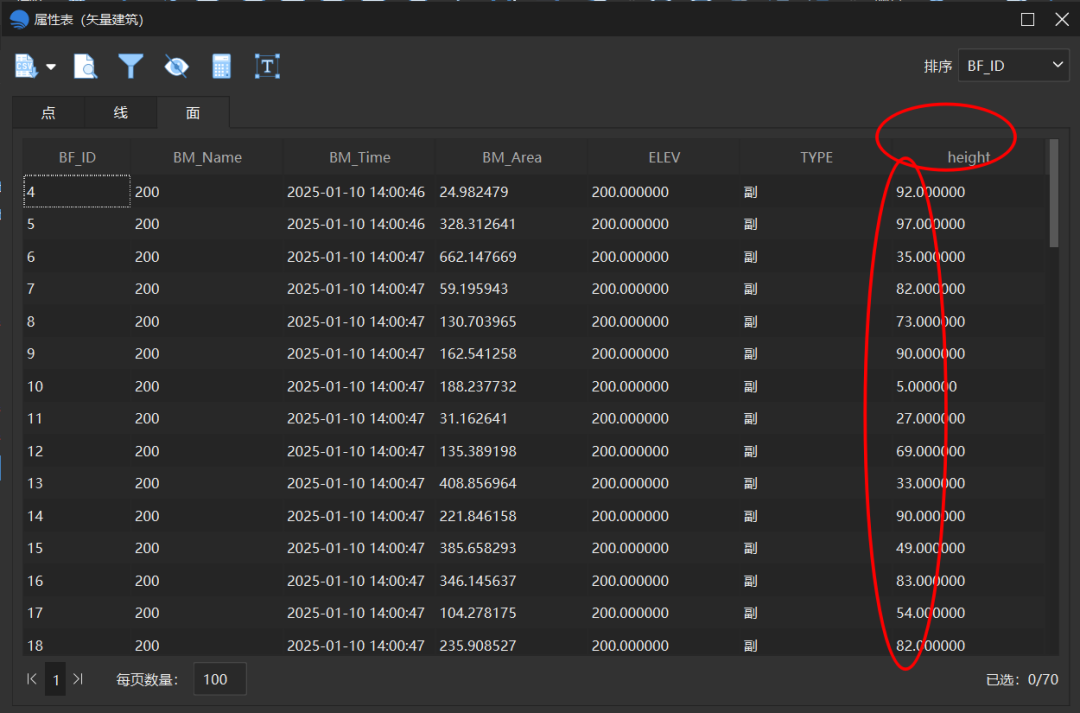

填充完成后，你会发现 “height” 字段下已经自动生成了一系列随机的高度值。
3
导出数据
完成高度值的赋予后，需要将编辑好的数据导出

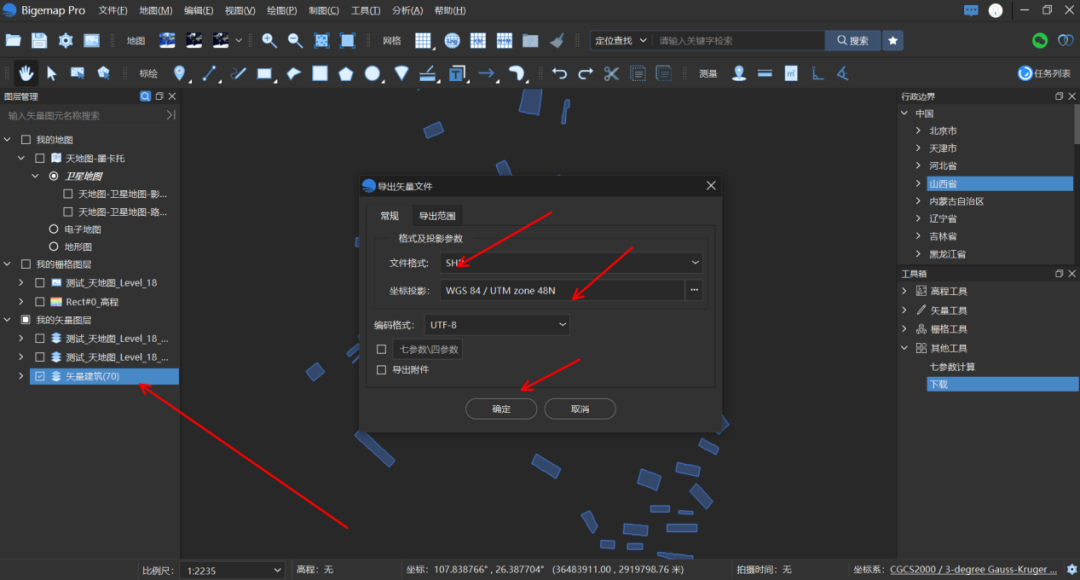

▷设置导出参数：
在弹出的 “导出矢量文件” 对话框中，进行如下设置：
1. 文件格式：选择 “SHP” 格式。
2. 坐标投影：选择 “WGS 84 /UTM zone 48N”。
3. 编码格式：选择 “UTF-8”。
设置好各项参数后，点击 “确定” 按钮，软件就会按照设置将带有高度值的建筑轮廓数据导出为 SHP 格式文件
4
在 ArcScene 中拉伸高度生成建筑白膜

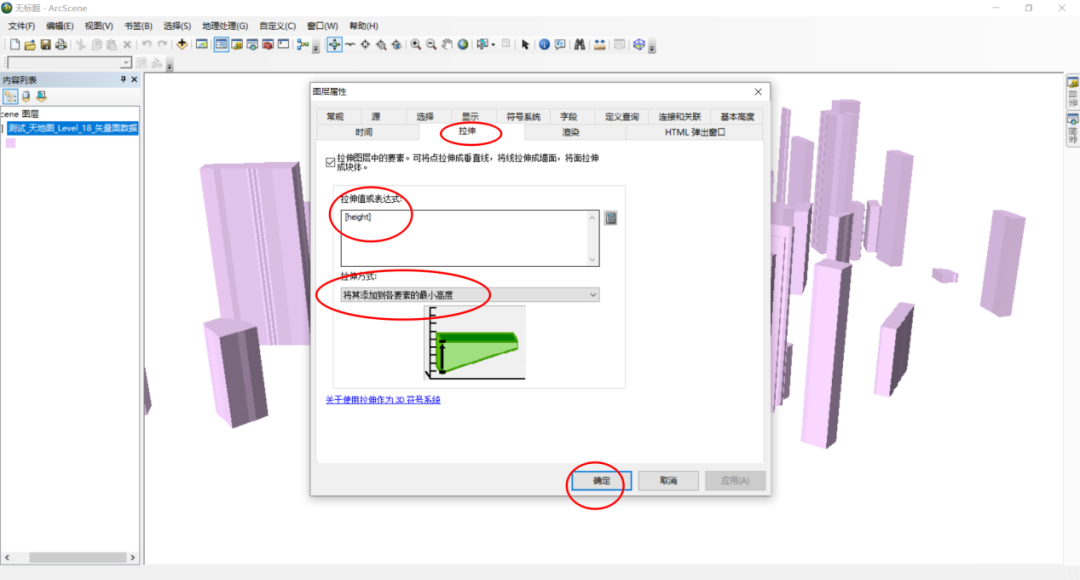

▷拉伸高度：数据导入 ArcScene后，选中导入的建筑轮廓数据图层。在图层属性设置中，找到 “拉伸” 选项，通过调整拉伸参数，可以进一步优化建筑模型的显示效果，使其更符合实际需求。

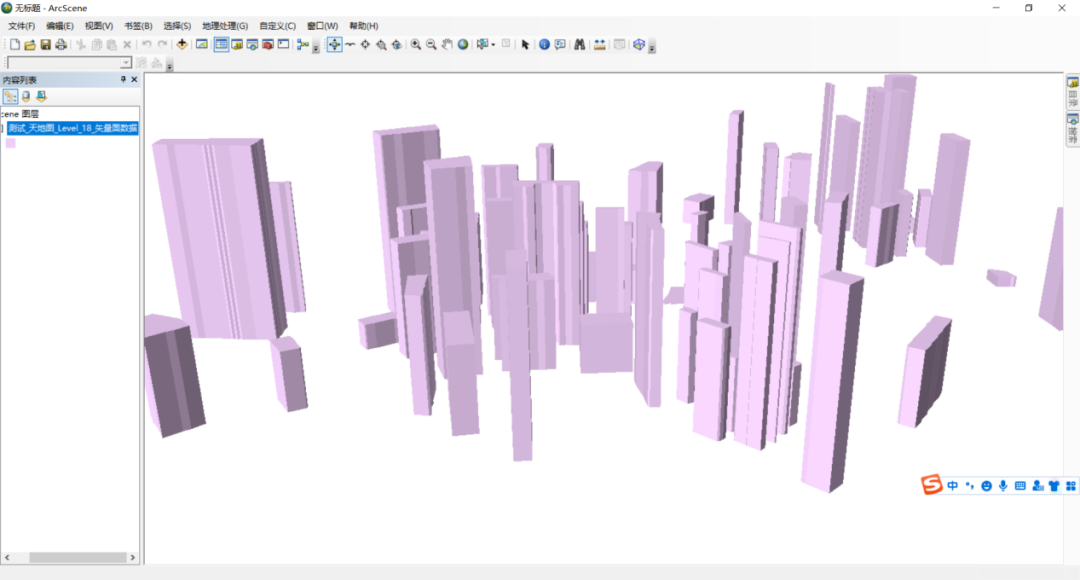

▷生成建筑白膜：完成拉伸操作后，经过简单的渲染和调整，就可以生成建筑白膜了
通过以上几个步骤，我们就成功地解决了 Bigemap pro 提取的建筑轮廓没有高度值的问题，并且生成了建筑白膜。各位giser学会了吗？
