S参数简介

在进行射频、微波等高频电路设计时，集总电路理论已不再适用，需采用分布参数电路分析方法。大多采用微波网络分析法来分析电路，对于一个网络，可用S、Y、Z参数来进行测量和分析。S称为散射参数（或散射系数），Y称为导纳参数，Z称为阻抗参数。Y、Z参数主要用于集总电路，对集总电路分析非常有效，测试也比较方便。在处理高频网络时，等效电压和电流及有关的阻抗、导纳参数变得很抽象。散射参数能更准确地表示直接测量的入射波、反射波及传输波的概念。参数矩阵更适合于分布参数电路。S参数是建立在入射波、反射波关系基础上的网络参数，以元器件端口的反射信号及从该端口向另外一个端口发送信号的分散程度和分量大小来描述高频网络。S参数可以用网络分析仪来实际测量。

二端口网络S参数的含义

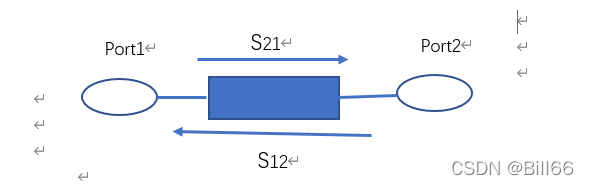

二端口网络有4个S参数，以Sij表示，表示j口注入，在i口测得的能量。

S11：端口1注入，端口2匹配时，端口1的反射系数。表示回波损耗。

S22：端口2注入，端口1匹配时，端口2的反射系数。

S12：端口2注入，端口1匹配时，端口2到端口1的反向传输系数。

S21：端口1注入，端口2匹配时，端口1到端口2的正向传输系数。表示插入损耗。

对于互易网络S12 = S21，对称网络S11 = S22。

如果端口1为信号注入端，S21越大越好，理想值是1.即0dB，S11越小越好，一般建议小于0.1即-20dB。注意S参数常用xxdB表示，dB并不是单位，它是S参数值的另一种表示方式而已，及S参数值取以10为底的对数，再乘以20得到的数值再在后面加个dB后缀，以便与直接数值区分，如0.1的常用对数为-1，乘以20，即为-20，加个dB后缀后就变成了-20dB。

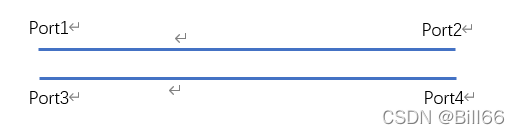

两条传输线S参数的含义：

除单条二端口传输线的4个参数外，还有以下S参数：

S13：近端串扰NEXT（near end cross talk，）。

S31：近端串扰NEXT（near end cross talk）。

S42：近端串扰NEXT（near end cross talk）。

S24：近端串扰NEXT（near end cross talk）。

S41：远端串扰FEXT（far end cross talk）。

S14：远端串扰FEXT（far end cross talk）。

S23：远端串扰FEXT（far end cross talk）。

S32：远端串扰FEXT（far end cross talk）。

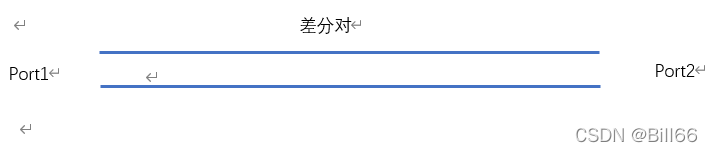

差分对的S参数：
