Ansys HFSS的边界条件与激励端口

        本文将介绍HFSS边界条件、激励端口，然后重点介绍连接器信号完整性仿真应用最多的波端口(wave port)及其尺寸设置要点。

HFSS (电磁仿真)边界条件

        HFSS中所谓的边界并非真正意义上的边界，边界条件是指定问题区域和对象边缘的场行为接口。在HFSS的背景下，边界的存在主要有两个目的: 1. 创建一个开放或封闭的电磁模型。2. 简化电磁模型的电磁或几何复杂性。

        HFSS可设定以下几种边界条件：Anisotropic Impedance Boundary、Aperture boundary、Finite conductivity boundary、Fresnel (SBR+) Boundary、Half Space Boundary、Impedance Boundary、Lattice Pair Boundary、Layered Impedance Boundary、Linked Impedance Boundary、Lumped RLC Boundary、Multipaction SEE Boundary、Perfect E Boundary、Perfect H Boundary、PML Boundary、Primary Boundary、Radiation Boundary、Secondary Boundary、Symmetry Boundary。

        HFSS激励端口

        HFSS激励源有电磁场、电压源、电流源、电荷源。所谓激励端口，是允许能量进出模型的窗口。有多种，包含：波端口(wave Port)、集总端口(Lamped Port)、Floquet端口(Floquet Port)、入射波(Incident Wave)、电压源(Voltage Source)、电流源(Current Source)、偏磁(Magnetic Bias)。所有的激励类型都可以用来仿真计算场；但只有波端口、集总端口、Floquet端口激励才可以仿真计算S参数。电子连接器是无源器件，信号完整性仿真实际上主要是求解S参数。电子连接器信号完整性仿真用得最多的激励端口是波端口(Wave Port)。

        除激励端口设置外，还有驱动求解类型(Solution Type)设置。求解类型有：Modal，Eigenmode、Terminal、Characteristic mode、Transient、SBR+。如下：

        Driven Modal Solution(模式驱动求解)  当您希望HFSS计算基于模态的参数时，请选择驱动模态解决方案类型，来仿真无源高频结构，如微带、波导和输电线路。S矩阵解将根据事件表示并反映波导模式的功率。网络分析是默认设置，其功能与以前相同。

        Driven Terminal Solution(终端驱动求解) 当您希望HFSS基于终端计算时，请选择驱动终端解决方案类型，来求解单芯和多芯传输线端口的S参数。S矩阵解为以端子上的电压和电流表示。网络分析是默认设置功能和以前一样。对于连接器信号完整性仿真,很多情况下都是选用Driven Terminal Solution(终端驱动求解)。

        Eigenmode Solution（本征求解）选择本征模解类型来计算结构的本征模或共振。本征模求解器找到结构的共振频率和这些共振频率下的场共振频率。

        Characteristic Mode(特征模式求解) 此解类型用于计算结构的特征模态。解决方案报告模式数量、特征角度和电流（安培/米）、模式以及基于编辑源加权的每个端口的电压。这个选择特征模式会更改解决方案设置条件和对话框。

        Transient Solution(瞬态求解) 用于计算时域中的问题。它采用时域（“瞬态”）求解器。选择瞬态可启用网络分析或复合激励的单选按钮。瞬态网络分析解决方案类型-所有活动端口上的激励都是相同的一次模拟一个，以方便数据收集。您的选择会影响设置的选项。如果选择网络分析，则设置包括用于模拟的输入信号选项卡。复合激励解决方案类型-不同的端口可以有不同的激励。全部活动在一次模拟中启动激励。典型的瞬态应用包括但不限于：脉冲激励的模拟，如超宽带天线、雷击、静电放电；现场可视化采用短时激励；时域反射计

        SBR+ 反弹射线（SBR）技术计算电流源的远场并定义通过单向耦合实现几何形状。使用此解决方案类型，您不需要指定显式SBR+混合区域。此解决方案的驱动选项仅为网络分析,不要打开Auto-Open Region选项。

        Network Analysis选项 选中后，在仿真过程中软件会对每个端口分别激励情况下的场数据进行保存，便于端口场的后处理。求解完成后，改变任意端口的馈电相位，不用重新计算即可更新远，近场数据。

        Composite Excitation选项 选中后，仅保存当前激励下的一组场数据，要预先设置每个端口的馈电相位，求解后不支持端口场后处理。不提供S/Y/Z参数结果，仅输出当前激励下的近、远场数据、特征阻抗、传播常数。

        波端口(Wave Port)及其尺寸大小设置设置

       HFSS中任何暴露在背景下的模型都表面被默认为理想电边界(理想导(PEC)体边界)，理想电边界是没有能量进出的。波端口(Wave Port)通常设置在模型的暴露表面上。HFSS假定定义的每一个波端口都和一个半无限长的波导相连，该波导与波端口有相同的截面属性与材料属性，定义成波端口的平面需在有一定长度且有均匀截面的导体端面上，以保证截面模逐渐消失。激励场是沿着与端口相连的波导内传输的行波场。假定端口位于xy面上，电磁波沿z轴方向传播。

      波端口校准和积分线  模式驱动求解，设置波端口激励，波端口需要校准，目的是确定电场方向。HFSS通过设置积分线指定电场方向；积分线作为电压的积分路径，计算端口电压，计算有电压形式定义的端口特性阻抗。对于多模式求解时，每个模式都要设置一条积分校准线。连接信号完整性仿真一般选用终端驱动求解，终端S参数反映的是波端口几点电压和电流线性叠加，通过波端口的接点电流和电压计算端口阻抗和S参数矩阵。波端口不必设置积分校准线。

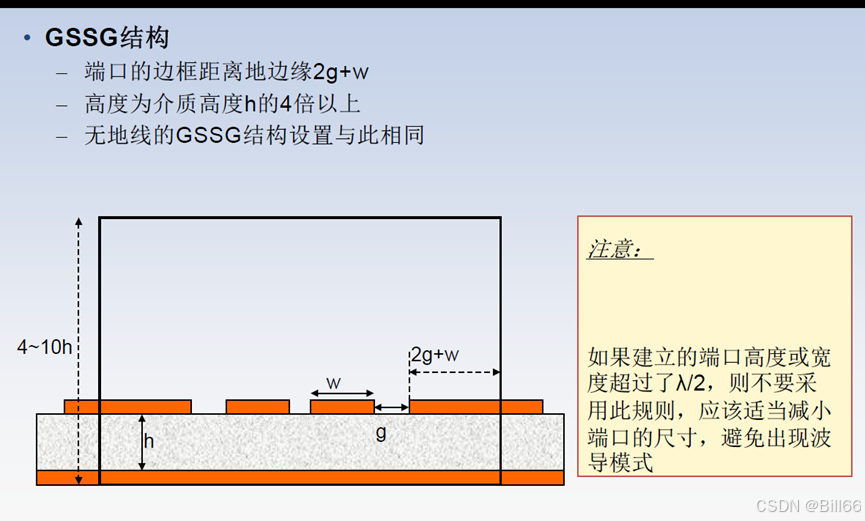

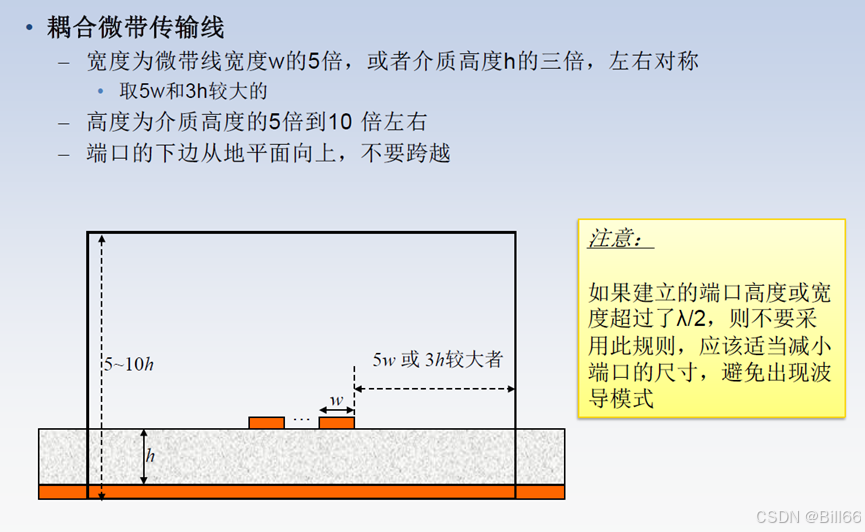

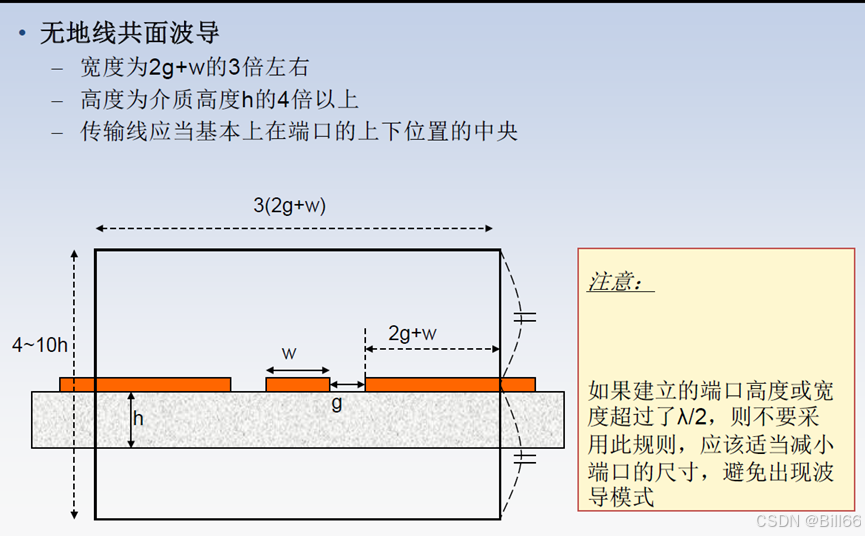

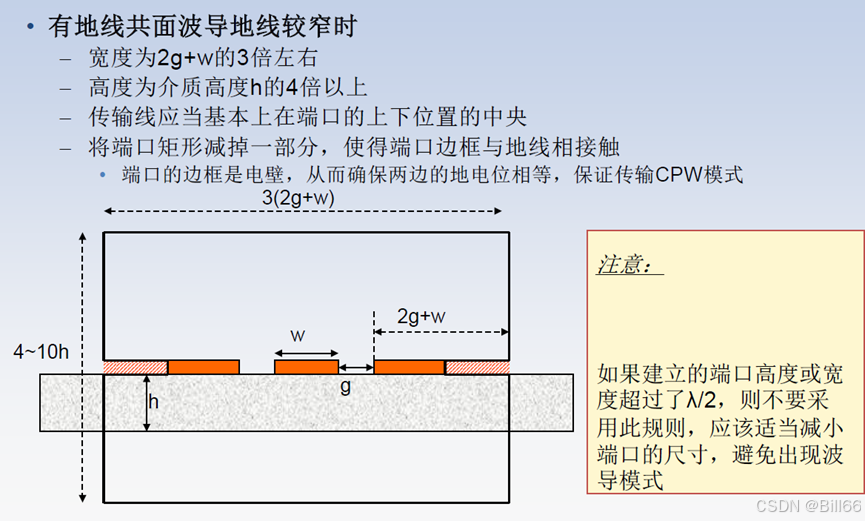

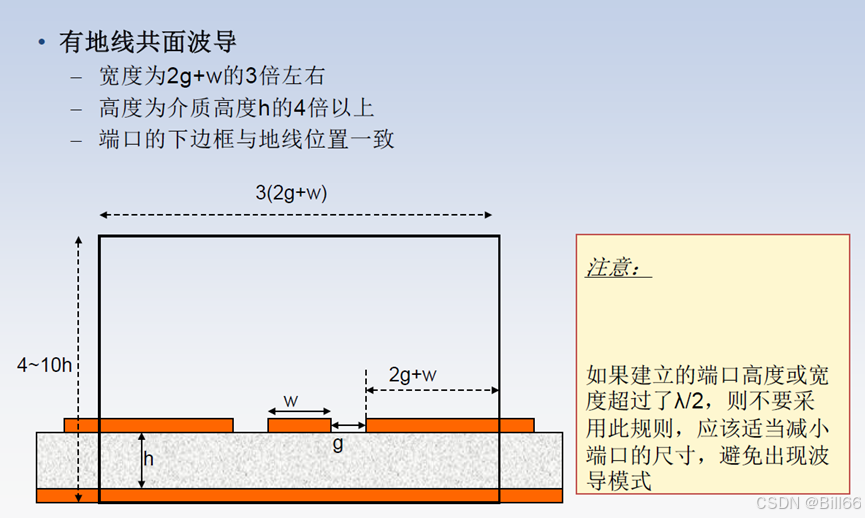

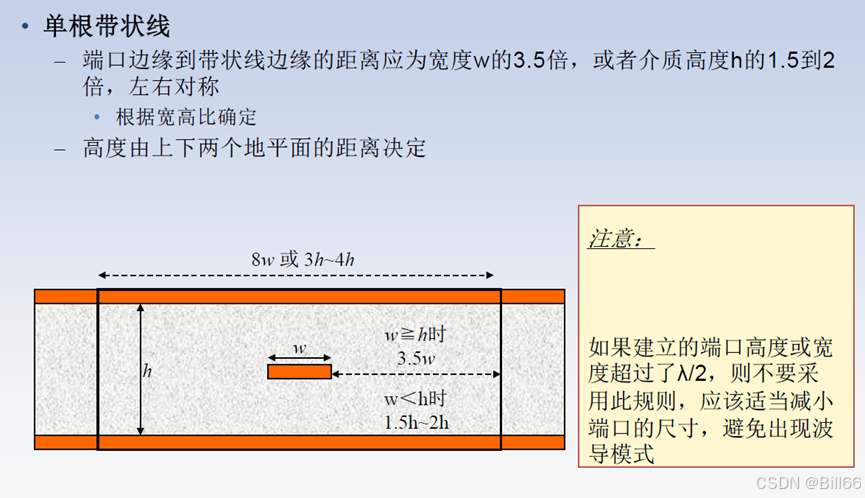

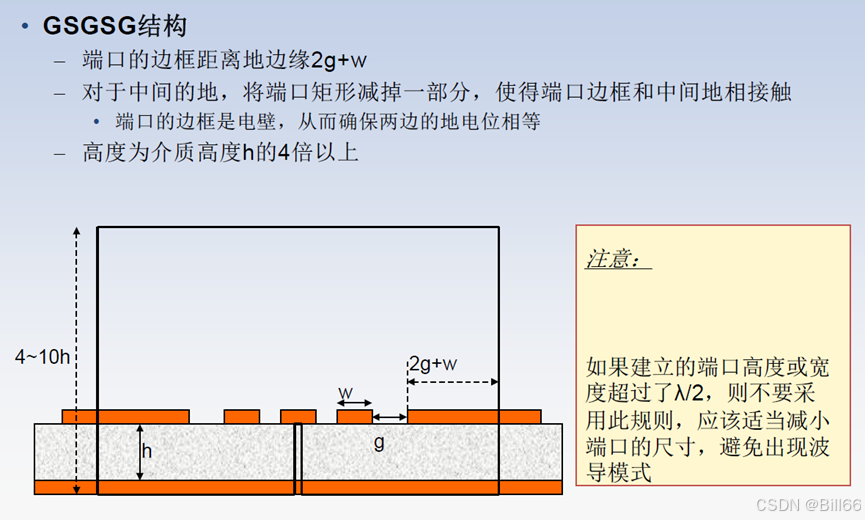

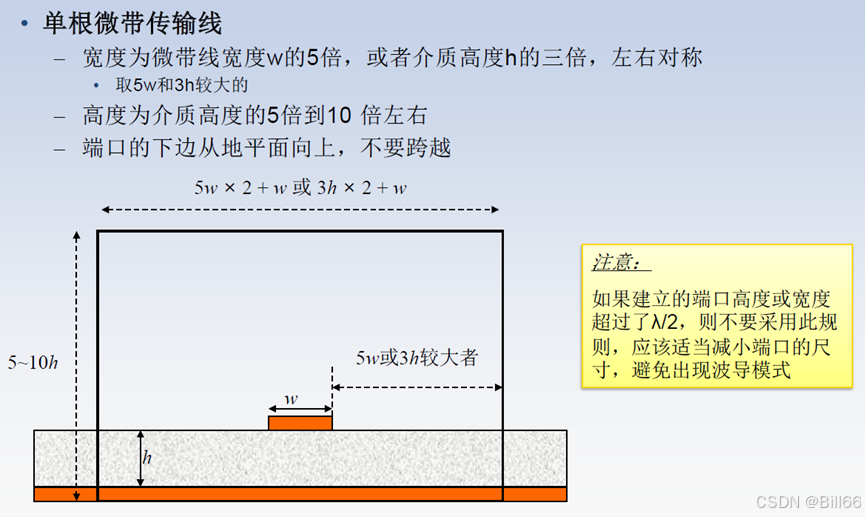

      波端口尺寸 波端口四周默认的边界为理想导体边界，故对于横端面闭合的模型(如波导或同轴线)端口的四周都是导体,波端口可以直接设置在模型终端面上。但对于开放或半开放结构的传输线(如微带线、带状线、共模波导等)，部分电磁场会辐射到传输线四周的空气和介质中，此时设置的波端口尺寸需有合适的大小，否则会影响传输特性的准确计算，导致仿真结果不准确。很多情况下，连接器信号完整性仿真，不能在端子的端部设计激励端口，需以微带线或带状线引出，然后再在引出线的端面上设置波端口。下面介绍几种情况下波端口的的推荐尺寸：
