STM32f407VGT6晶振不起振问题排查记录

省流

1、晶振电容焊错
2、BOOT0没有接地

背景

本来是一名嵌入式软件开发工程师，主要做嵌入式Linux开发的。奈何单位就我一个跟硬件相关的工程师。被领导陆续安排了一些硬件电路的设计。

去年根据讯为的资料，用嘉立创的EDA画了一个rk3568的底板，做了一些简单的驱动开发。感觉还不错。之后又陆续画了一些小板。

最近领导又安排了一个工作，要用STM32F407做开发。楼主又从网上找了一些资料，照猫画虎出了个原理图。因为课题经费问题，这次是找了一个贴片厂做的（嘉立创不够灵活，自己垫钱报销的话还挺好）。从PCB制板到元器件采购，再到SMT贴片焊接（之前都是嘉立创一条龙搞的）。厂家花了三周的时间终于把板子寄回来了（主要是钱太少，厂家不着急安排）。

经过

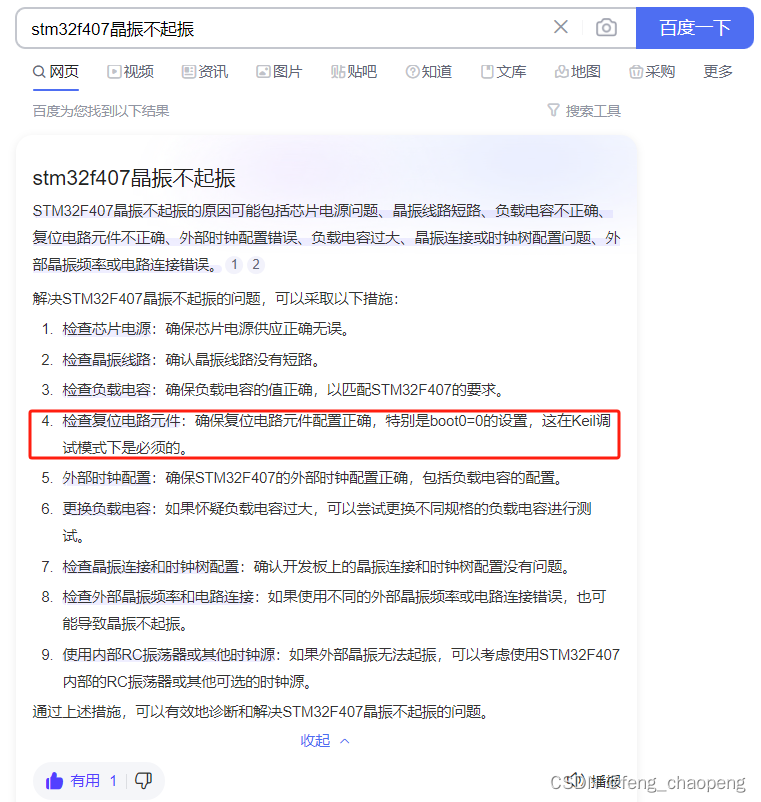

楼主想着抓紧时间写个硬件hello world（点个LED灯），跑一下试试。结果上电下载程序后，LED就是点不亮。先用万用表测量3.3V供电和接地，都没有问题。然后用示波器测了晶振，发现没有波形。想着终于找到问题了，对着电路图和板子排查，发现是晶振的一个电容焊错了（推测厂家是手焊的）。20pF的电容和旁边100nF的电容互换了位置。看了图纸是没有问题的，但是5块板子的电容都焊错了（可能是楼主的丝印离的有点远）。下班后加班把电容拆了调换位置重新焊上，然后上电等着见证奇迹。结果还是不行。楼主就一脸懵逼了。中间又写标书啥的，各种杂活拖了一周。今天想着放假前再找找原因，就百度了一下。如下图所示（图片来自百度搜索，侵删）。对着一条一条排查。

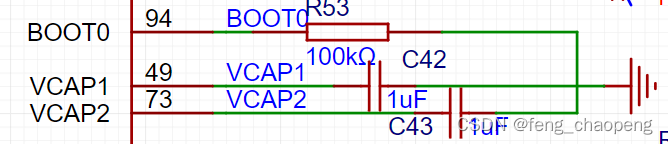

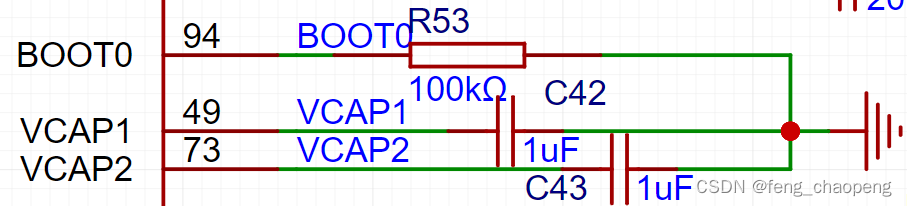

本来第四条我感觉是没有问题的，毕竟原理图检查了好几遍。但是楼主毕业后确实没搞过硬件，还是又逐条检查了一遍。检查到BOOT0的时候，用万用表测了一下，发现电压不是0。然后又看了原理图和PCB，发现自己愚蠢极了。BOOT0的电阻和电容居然没有接地（附上修改前后的原理图）。用一根导线手动把BOOT0接地，板子重新上电，灯终于亮了。写文章记录一下自己的愚蠢。

结果

还好板子上电容旁边就有地，赶紧用烙铁堆点锡。
