WIFI 5中的LDPC编码解析

Ldpc码使用在HT系统中，作为一种纠错码来替代卷积码，其不使用Nes。数据段部分仅为psdu和services两部分组成。

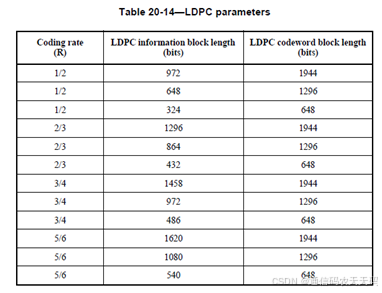

1.1、LDPC编码率和码块长度



1.2、Ldpc 编码

        Ldpc的编码率R有四种（1/2、2/3、3/4、5/6），码块长度n有三种（648、1296、1944）。编码后的码块c bits有两部分组成（c=(i0,i1,... i(k–1), p0, p1,…, p(n–k–1))），前k bits需要编码的bits，后n-k bits为校验bits，并且满足一个H*cT = 0，H矩阵为奇偶校验矩阵。

1.3、校验矩阵H

        校验矩阵是由Z *Z的方阵组成，方阵可以为循环的单位阵或者空阵。不同的编码后的码块长度决定了Z的大小。同时，矩阵模型也确定了H矩阵的大小。在矩阵模型中每个数字代表一个Z*Z的单位阵，数字的大小决定单位阵按列右移的大小。其中，没有数字的地方是个Z*Z的方阵。最后生成的H校验阵的列数为编码后的码块长度，行数为编码后的码块长度减去需要编码的信息块的长度。因此，不同的编码率和不同的编码长度分别对应不同的H矩阵。

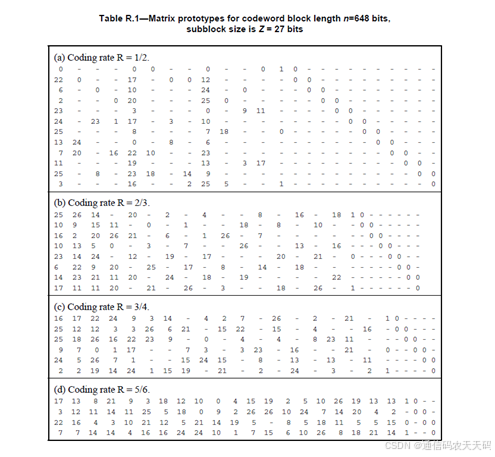

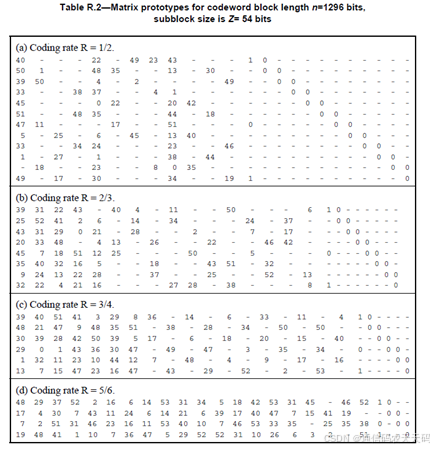

下图为三种码块长不同速率下的H母阵：







2、LDPC的编码过程

a、计算可编码Navbits 的bit长度，其计算公式如下：



Npld 为数据域加service域的bit长度，R为编码率，其他为协议变量。

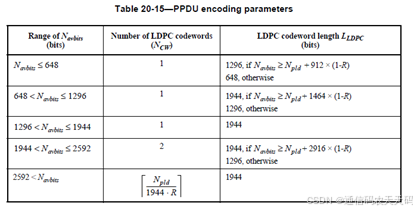

b、其次，计算需要LDPC编码的次数和选择编码长度。



c、计算缩短bit长度，用以填充Nshrt 满足编码前所需的bit长度。计算公式如下：



当Nshrt 等于零时，不进行填充；若不等于零时，利用NSPCW=Nshrt/NCW 计算每次LDPC编码所需的填充bit数。填充时，前rem(Nshrt,Ncw) 次LDPC编码的填充比剩余次数的LDPC编码在填充bit数多一个。

注：填充bit的位置在需要填充的信息bit之后。编码后全部去掉填充bit。

d、计算编码后的打孔bit数



同时，假如条件 成立，或者条件 成立。则，Navbits 和Npunc 需要被重新计算，公式如下：



如若Npunc 不等于零，则需要进行打孔。利用 计算打孔bit数。同时，前 次LDPC编码打孔bit比剩余LDPC编码多一个bit。

注：打孔去掉bit的位置在每次编码的末端。

同时数据段的符号数：



如果D过程被执行，则不进行E过程，否则跳过D，进入E过程。

e、计算重复的bit数



如果 大于零，则计算需要重复的bit数，  ;同时，前 次的重复bit数比剩余次数的多一个。

注：重复的位置是将每次编码后的前端需要重复的bit数搬移到末端

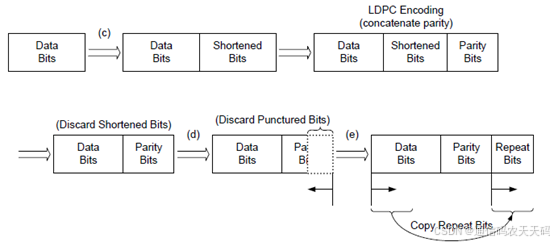

编码流程图：



编码后的数据部分需要由编码前后次数依次组装产生。

3．实现LPDC编码过程

假如m为原始数据长度为k，经过LDPC编码后，编码成C，长度为n，对应的表达式为：



因此，G为k*n的矩阵。

再则，由于编码后的数据和奇偶校验校验矩阵H的乘积为零，即： 。

利用高斯消元法，我们可以得到G矩阵（高斯消元法的步骤运算量为O(n3)）。

但是这种如果这样处理，编码非常复杂，而且破坏了校验矩阵的稀疏性。由于H矩阵的特殊性，在不生成G矩阵的条件下，利用回代过程，完成LDPC编码。

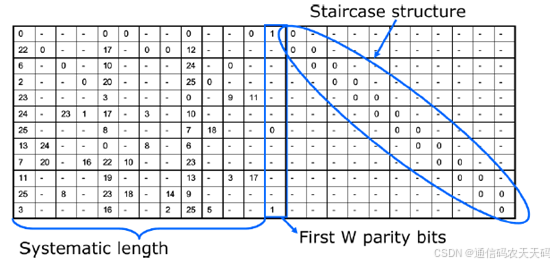

802.11的H母阵：

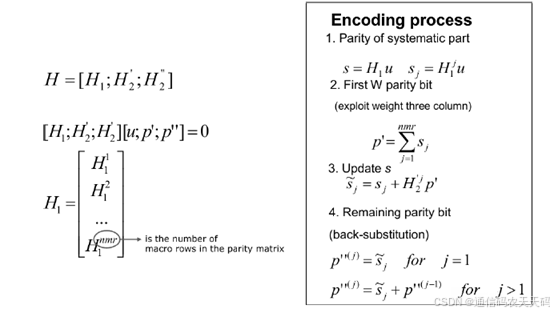

编码流程：
