文章展示了MasterCAM2022版本中的几何体拉伸操作，包括向内、向外扩展的空心形状以及无壁厚的实心拉伸。此外，还详细介绍了如何通过调整‘平面方向’参数实现实体的倾斜，例如以33.7度角倾斜。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

MasterCAM版本：2022

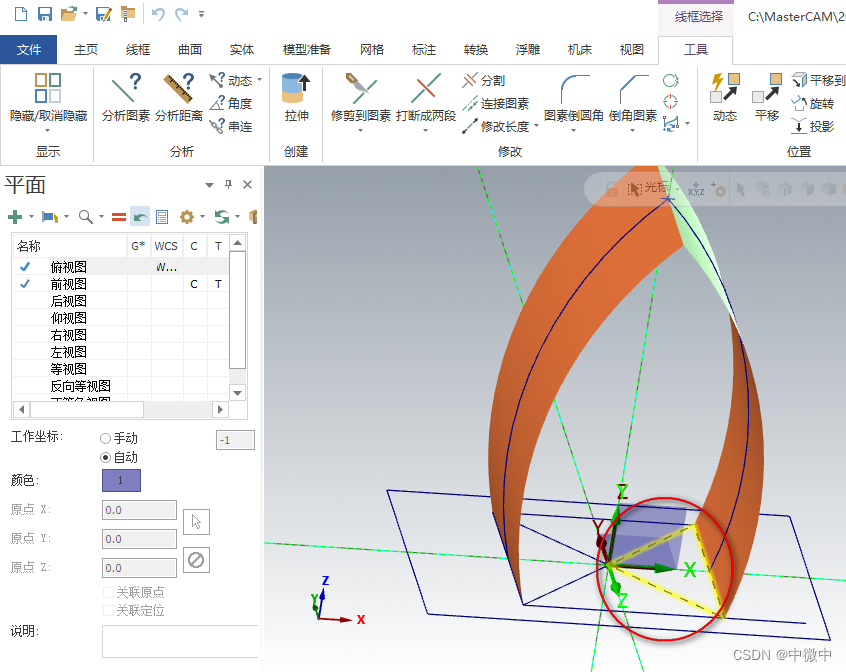

图一：要拉伸的三角线框

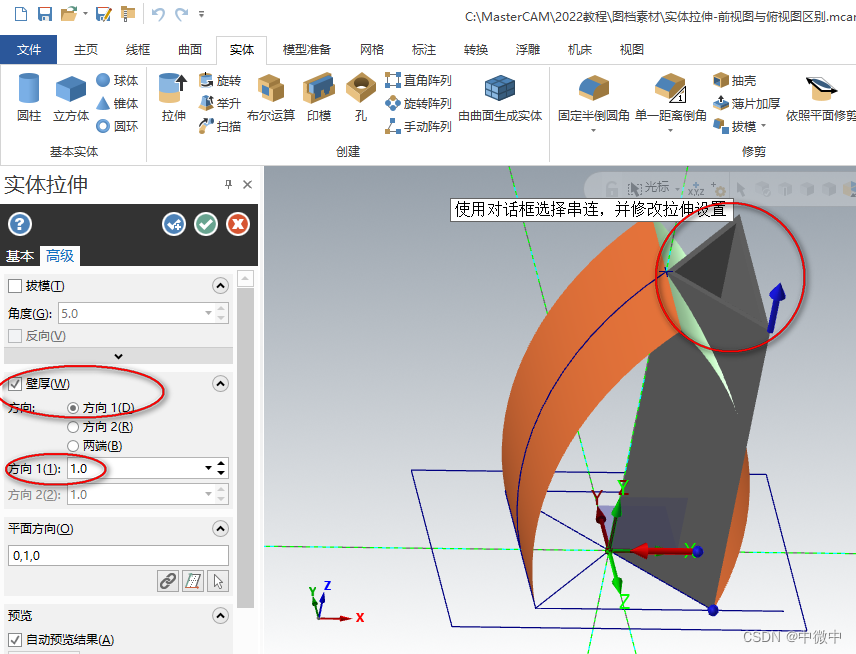

图二：拉伸结果，向内扩展（空心)

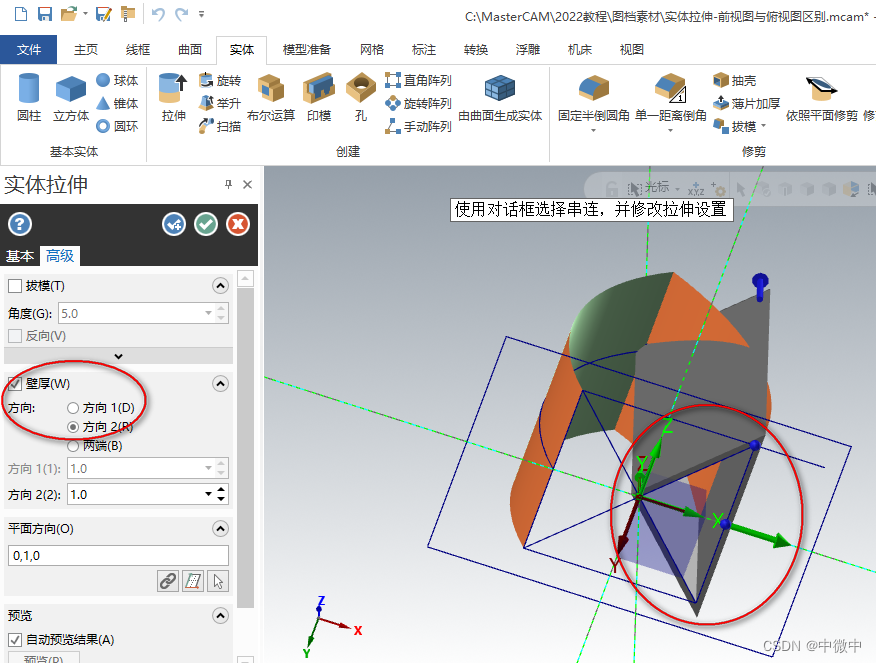

图三：拉伸结果，向外扩展（空心)

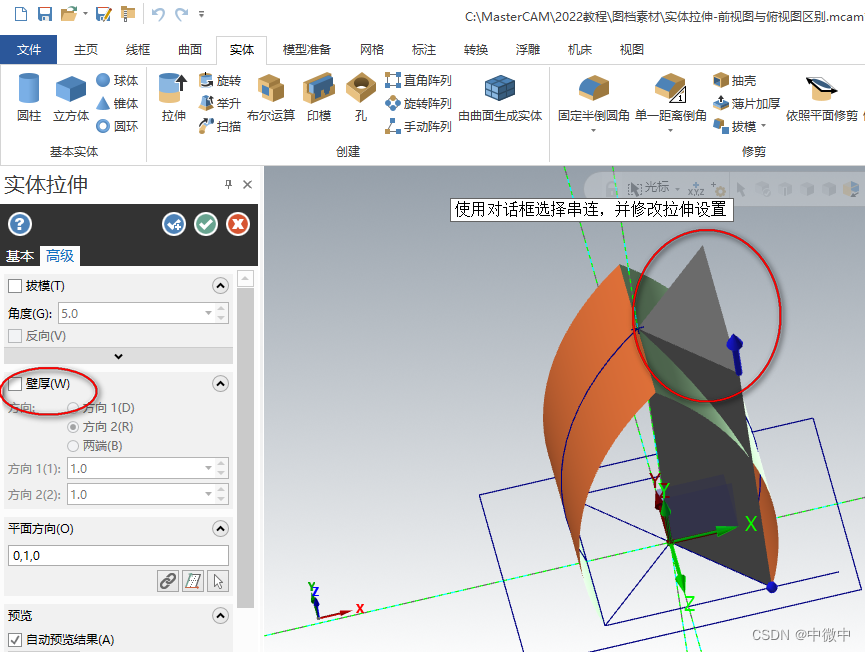

图四：实心拉伸，参数：无壁厚（实心）

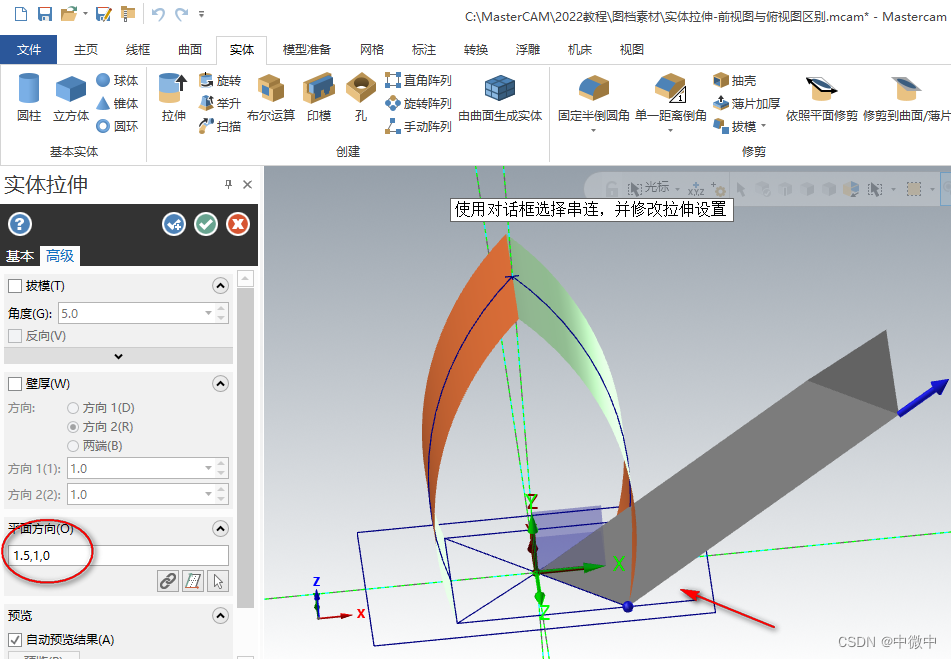

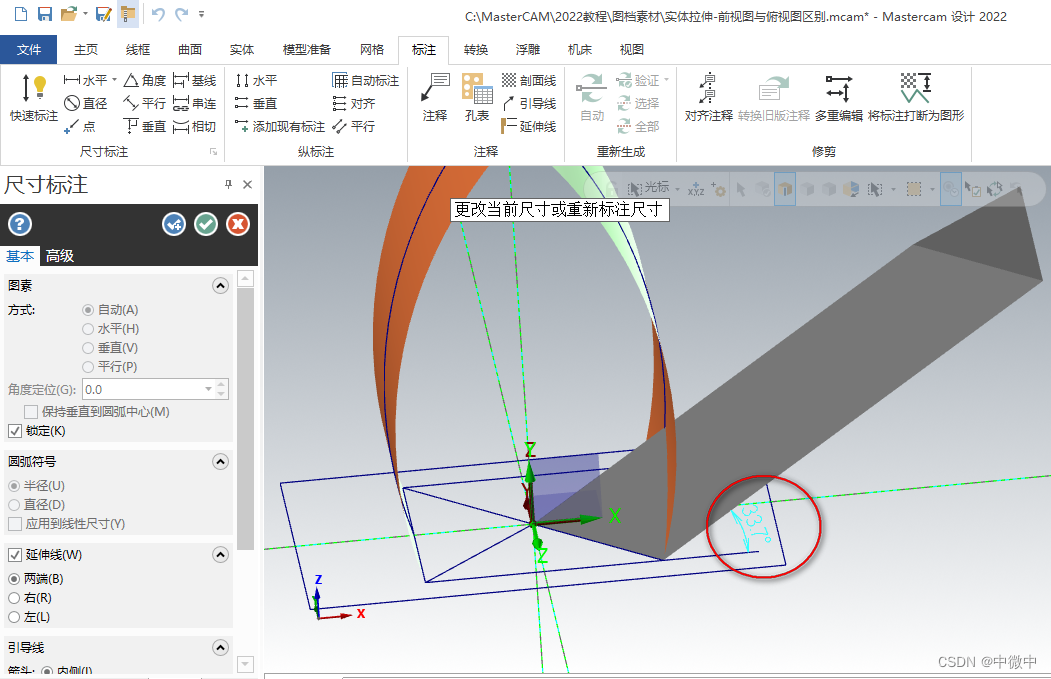

图五、图六：实体倾斜一定角度，角度大小由“平面方向”的参数决定



角度计算：arctan1/1.5 = 33.7度
