基于NXP i.MX 8M Mini芯片的MYC-C8MMX核心板详细资料

NXP 推出 i.MX8M Mini系列芯片以来，电子工程师们沸腾了，都想入手试试。嵌入式板卡公司米尔电子率先推出基于i.MX8M Mini处理器的MYC-C8MMX核心板及开发板。下面跟着小编一起看看这块核心板吧。
该套8M Mini开发板由核心板 MYC-C8MMX 及底板 MYB-C8MMX 组合而成：

8M mini核心板

8M mini核心板（型号：MYC-C8MMX ）采用 NXP i.MX8M Mini 系列 CPU，集成了 ROHM 电源芯片， DDR4，eMMC 存储器及 200PIN 工业连接器。MYC-C8MMX 具有高性能，高性价比，长供货时间的特点，适用于高性能智能设备所需要的核心板的要求。

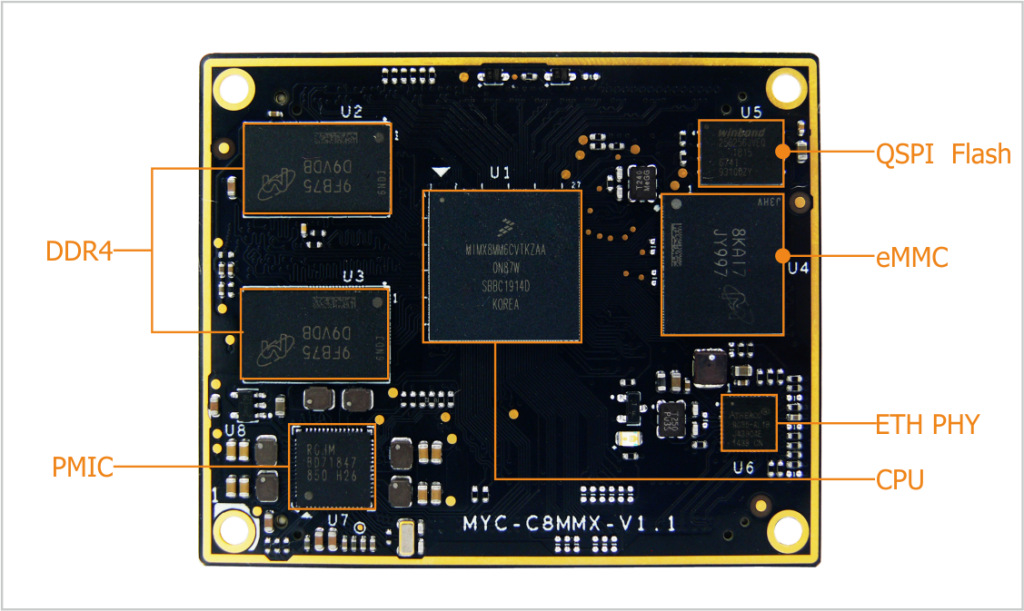

8M mini核心板接口图

8M mini核心板框架图(黑色部分为板载芯片):

8M mini核心板资源及参数列表

功能	参数	配置
CPU	商业级标配 MIMX8MM6DVTLZAA，其他选配 /工业级标配 MIMX8MM6CVTKZAA，其他选配	可选
电源管理芯片	ROHM BD71847MWV	标配
DDR4	标配 2GB	可选
Qspi Flash	标配 32MB	可选
eMMC	标配 8GB，容量可选	标配
Ethernet	AR8035,10M/100M /1000M PHY	标配
Expand IO Connector	信号连接：100 PIN*2 连接器：FCI 公司 61082-1011400LF	标配
核心板工作温度	商业级：0℃-70℃，工业级：-40℃-85℃	可选
核心板尺寸	49606mm	标配
核心板 PCB 工艺	8 层板设计，沉金，独立的完整接地层，无铅工艺	标配

8M mini核心板扩展信号

核心板是通过 200PIN（100*2）连接器预留 144 个信号引脚，其他为电源 和地。这些信号引脚包含了丰富的外设资源，通过下表可以详细看：

项目	参数
网口	1 路 10M/100 M/1000M 以太网
GPIO	多达 103 路 GPIO
I2C	可扩展 3 路 I2C 总线
SPI	可扩展 3 路 SPI
USB2.0	2 路 USB2.0
PCIE 口	1 路 PCIE 口
PWM	4 路 PWM
I2S/SAI	5 路 I2S/SAI
Camera	1 路 MIPI 接口摄像头
DSI	MIPI 接口输出

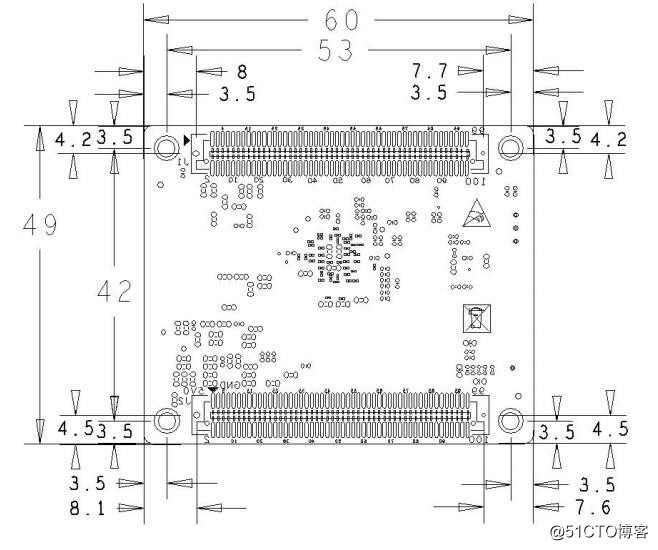

8M mini核心板机械结构图（单位：mm）
