LabVIEW编程LabVIEW开发雷尼绍光栅尺Renishaw DX10表例程与相关资料

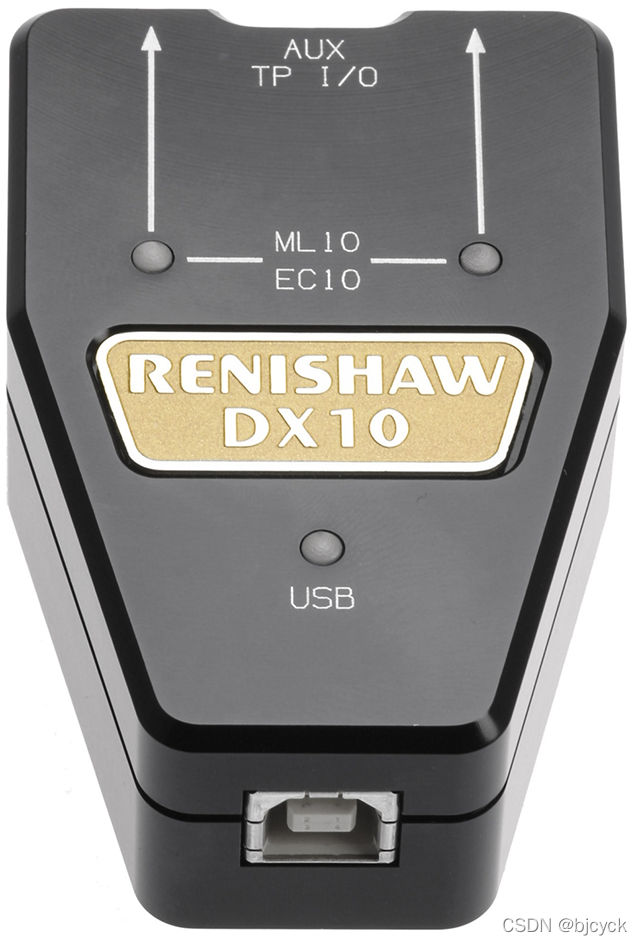

雷尼绍光栅尺Renishaw DX10是光栅尺，当时是计量应用的一个项目。
厂家有提供软件，可以使用，同时也提供了多个语言版本的例程，当然也包括LabVIEW，但悲催的是LabVIEW这个例子无法运行，一运行就报错。不是通过通讯协议方式进行的，因此只能用dll的方式进行调用。反复和国内的技术联系，最终也没有结果。印象里好像是要单独再购买一个开发套件，就可以用了，关键是这个开发套件价格不菲。总之是LabVIEW的例子无法运行。
所幸还有VB的例子，这个可以运行。现在想想可能是兼容性不大好，看到了曙光就更不想花钱买开发包了。VB演示的功能也够我们使用了。就想了个办法，VB的这个例子中再增加个TCP服务器的功能，运行就往客户端发送测试的数据。LabVIEW编写TCP客户端的程序，运行就接收，再对信息解析。这样对付着也能用了。


厂家有提供LabVIEW的例子，但是不好用，只能运行VB的demo，现在将这些资料都放到这里，留个纪念，或者在以后的LabVIEW项目改造升级中会用到。

相关资料说明，如下所示。
LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序
文字内容均在附件Word中，同时上文中提到的例子和资料，均在word中的附件里，可点击下载。登录www.bjcyck.com可以查看更多详细信息。这里只是简略的介绍，有任何关于LabVIEW、LabVIEW开发、LabVIEW编程、LabVIEW程序相关问题，请与我们联系。
链接地址为：http://www.bjcyck.com/nd.jsp?id=303#_np=2_358
