LabVIEW调色板创建与.mnu 文件

原创 于 2025-11-24 06:15:00 发布 · 337 阅读 · 6 ·
CC 4.0 BY-SA版权
文章标签：

#labview #LabVIEW程序 #LabVIEW功能 #LabVIEW知识

ModelEngine·创作计划征文活动 10w+人浏览 1.4k人参与

LabVIEW 中使用调色板编辑 VI 创建新调色板的过程，以及作为核心载体的.mnu 文件的相关知识。

一、调色板创建 VI

1. 核心功能概述

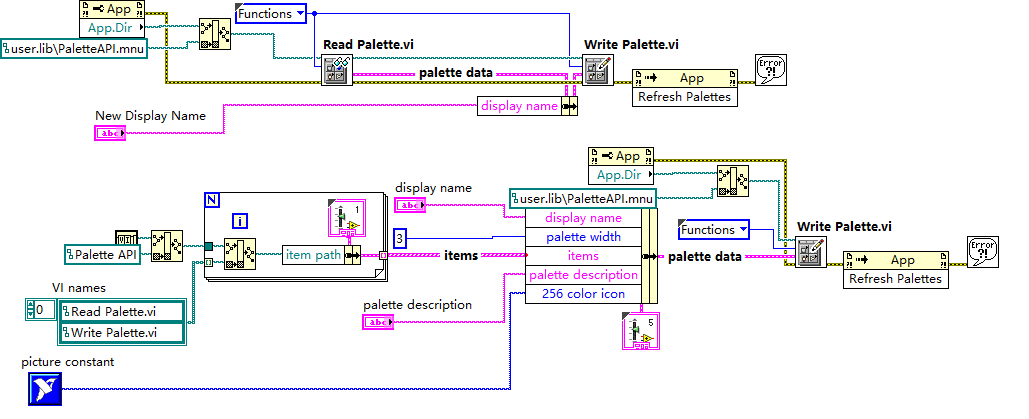

该 VI 通过调用Write Palette.vi，在Functions > User Libraries调色板下添加新的子调色板。其核心是构建包含新调色板信息（名称、宽度、图标、描述等）的palette data簇，并将关联项目路径存入items数组。配置写入后，通过Refresh Palettes方法可即时刷新调色板，无需重启 LabVIEW 即可查看新创建的子调色板。

    2. 关键组件

    • 输入参数

      • VI names：包含Read Palette.vi和Write Palette.vi的路径，用于关联调色板中的功能项。

      • display name：新调色板的显示名称，示例中为 “Palette API”。

      • palette description：对调色板的描述信息，示例中说明其用于通过调色板 API VI 获取 / 设置.mnu 文件信息。

      • picture constant：256 色图标，通过Read PNG File VI读取图像并经Draw Flattened Pixmap VI处理后创建的常量，用于在调色板中显示图标。

      • Palette File Path：生成的.mnu 文件路径，示例中为user.lib\PaletteAPI.mnu。

    • 执行流程

      1. 构建palette data簇，填充显示名称、描述、图标等基础信息。

      2. 将关联的 VI 路径添加到items数组，定义调色板包含的功能项。

      3. 调用Write Palette.vi，将配置写入指定路径的.mnu 文件。

      4. 调用Refresh Palettes方法，即时刷新 LabVIEW 的调色板显示。

    3. 运行效果

    • 运行后，在Functions > User Libraries下会出现 “Palette API” 子调色板，包含关联的 VI 功能项。

    • 其他依赖该示例的调色板编辑 API 示例需先运行此 VI。

    • 不再需要该示例子调色板时，需删除LabVIEW\user.lib\PaletteAPI.mnu文件并重启 LabVIEW。

    二、.mnu 文件知识

    1. 功能用途

    .mnu 文件是 LabVIEW 中的菜单文件（Menu File），用于存储自定义菜单（包括调色板菜单）的结构和配置信息。在调色板场景中，它记录了调色板的层级结构、显示名称、关联功能项、图标路径、描述等关键信息，是 LabVIEW 识别和加载自定义调色板的核心依据。

    2. 创建与编辑

    • 创建方式

      1. 右键点击项目浏览器中的 “我的电脑” 或某个 VI，选择 “新建 → 菜单”。

      2. 在菜单编辑器中设计调色板的层级结构、设置各功能项的名称、图标、关联 VI 等属性。

      3. 保存时自动生成.mnu 格式文件，如上述示例中生成的PaletteAPI.mnu。

    • 编辑方式：直接双击.mnu 文件，打开菜单编辑器进行修改，修改后保存即可更新配置。

    3. 使用方式

    • 复用性：一个.mnu 文件可被多个 VI 或项目引用，实现相同调色板配置在不同场景中的复用。

    • 关联设置：在 VI 的属性设置中，可指定使用某个.mnu 文件作为其对应的调色板菜单，使 VI 运行时加载自定义的功能项组织方式。

    • 加载机制：当 LabVIEW 启动或调用Refresh Palettes方法时，会扫描并加载.mnu 文件，根据其中的配置生成对应的调色板界面。

    4. 关联文件

    • 与 LabVIEW 项目文件（.lvproj）关联，作为项目资源的一部分进行管理。

    • 与被引用的 VI 文件关联，.mnu 文件中记录的items数组实际指向这些 VI 的路径，确保调色板功能项能正确调用对应的代码。

    三、两者关系

    调色板创建 VI（如示例中的 VI）是操作.mnu 文件的 “工具”，通过Write Palette.vi将用户定义的调色板配置写入.mnu 文件；而.mnu 文件是 “载体”，存储着这些配置信息，供 LabVIEW 加载和显示调色板。二者结合，实现了从调色板设计、配置存储到界面呈现的完整流程，是 LabVIEW 自定义功能组织的重要技术组合。

    总结

    1. 调色板创建 VI 通过Write Palette.vi生成.mnu 文件，实现新调色板的创建与即时刷新。

    2. .mnu 文件作为核心载体，存储调色板的结构、功能项等配置信息，支持复用与灵活编辑。

    3. 两者协同工作，构成 LabVIEW 自定义调色板功能的完整实现机制。
