太阳能遥控LED灯方案

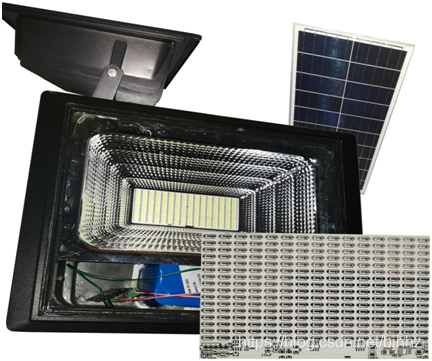

太阳能路灯不需要电力供电，使用太阳能供给LED灯发光照明。在白天接收太阳能，将太阳能转换为电能并储存在蓄电池中，夜晚再通过蓄电池放电给路灯光源供电。

由于国家推行节能、环保、新能源战略，太阳能路灯得到了广泛应用，从一二线大中城市到农村、乡间、景区，都得到了普遍的认可；从私人花园、城市公园到小区、学校，随处可见它的踪影。随着一带一路的推行，太阳能路灯及相关产品更是远销到国外：东南亚、非洲、甚至欧美。

很多LED路灯厂家都是采购零部件进行组装生产，由于技术力量薄弱在加装遥控器时遇到了各种问题。其中最主要的是电池及供电电压各式各样，从3.6V、72V、12V等等，导致遥控开关不能正常工作，从而加装遥控失败。

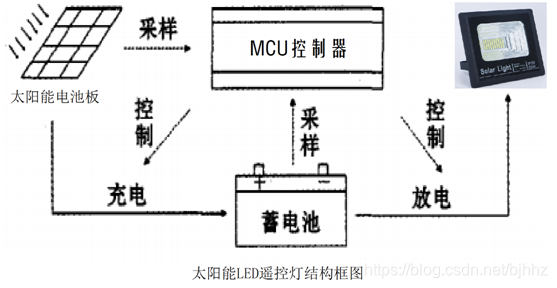

这里给广大厂商提供一套整体方案：采用模块化设计，方便检测和生产。最优化电路，尽量减少不同电压的转换，使电路功耗最低、电路简洁。整体结构如下：

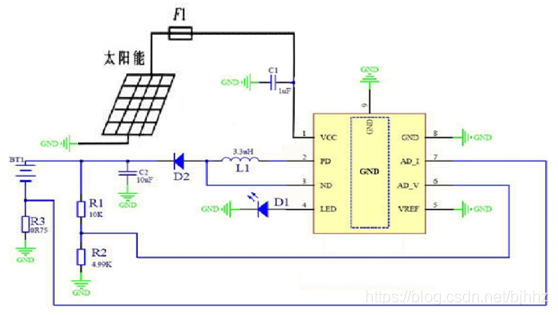

第1部分 太阳能及充电电路

第2部分 LED开关/驱动

选4953做为开关是因为该芯片用量大、价格低，批量生产成本低。

第3部分 射频接收及解码

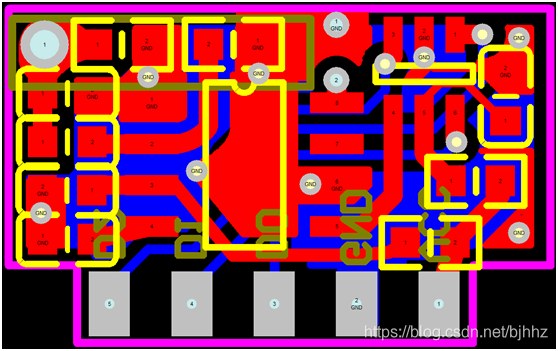

设计为一个小模块，一共5个引脚:1,2为VCC,GND接3.3V-5V供电，3脚为按键输入，4脚为开关电平输出，高电平有效，5脚为LED指示灯输出，高电平有效。该模块为我公司标准件出售暂定型号:Rx1CHSOT23,也可提供芯片及源码供厂商自行生产。

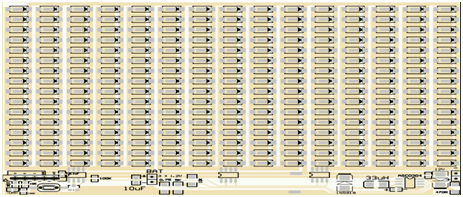

上图PCB板采用0.5W 5730 LED灯珠240只，功率达120W，PCB文件可以从我公司网站下载，以此文件厂商可以直接加工铝基板，淘宝网店也有PCB成品样板出售，不是铝基的，可以作为试验、测试用途，做产品用途恐散热性能不达标。淘宝店购买网址：http://rdwx.rf315.cn选收发模块进入。
