Visio绘制网络拓扑图

实验名称 用Visio绘制网络拓扑图
一、 实验目的
1、熟悉Visio软件，学会使用Visio绘制网络拓扑图；
2、学会扩充 Visio 图库，使用自己组织的图标绘制网络拓扑图；
3、将Visio图嵌入到Office文档，将绘图结果输出为其它图形格式。
二、实验仪器设备或材料
Microsoft Visio 2013软件
三、实验原理
Visio系列软件是微软公司开发的高级绘图软件，属于Office系列，可以绘制流程图、网络拓扑图、组织结构图、机械工程图、流程图等。它功能强大，易于使用，就像Word一样。它可以帮助网络工程师创建商业和技术方面的图形，对复杂的概念、过程及系统进行组织和文档备案。Visio 2013可以通过直接与数据资源同步自动化数据图形，提供最新的图形，还可以自定制来满足特定需求。由于Visio市场占有率高，几乎成行业标准，第三方提供扩充图库产品时，往往把Visio作为首选，这使得Visio的图库扩充能够源源不断。Visio文件的后缀是.vsd，所以也称为VSD文件。
四、实验内容与步骤

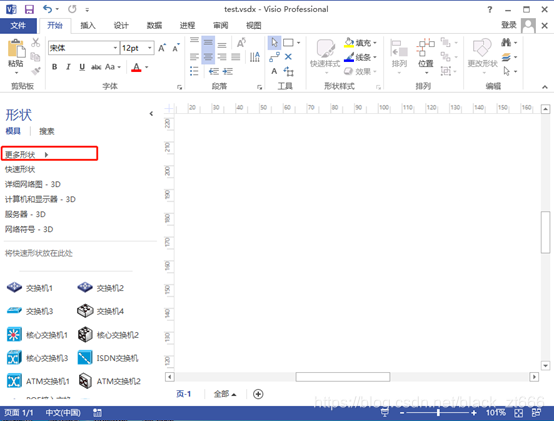

点击更多形状，选择网络选项，勾选需要的模型，就可以有visio中自带的网络工程模型，如图1-1所示

图1-1 Visio绘制主界面

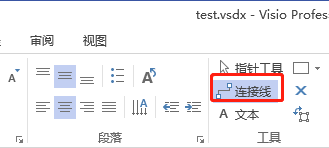

选中连接线工具，可以将两台设备相连，右键连接线可以选择直线连接线达到美观效果

图1-2 连接线的选择
两连接线相交会出现跨线情况，如果不想出现该效果，可以在“设计”→“板式”中的“连接线”选项框下，点击取消“显示跨线”即可，如图1-3所示。

图1-3 不显示跨线

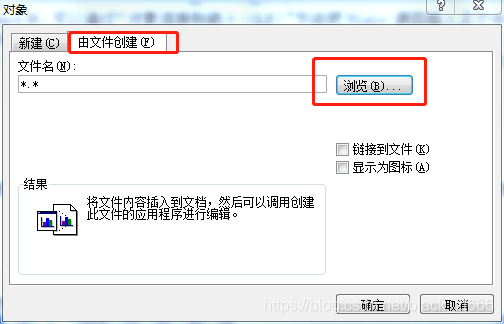

在Word中，可以通过“对象连接和嵌入（OLE）”方法把Visio 源图插入正文中。具体操作为“插入”→“对象”→“由文件创建”，然后找到.vsd文件，如图1-4所示。作为对象嵌入后，Visio源图成为Word的一部分，可以后续修改。也可以把转换成.jpg格式的图片文件直接插入正文中。

图1-4 插入对象

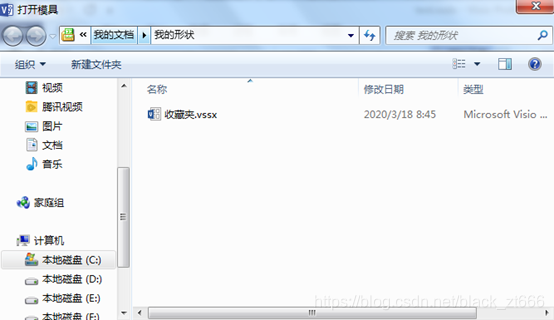

另外有时候visio提供的图库不能满足我们正常的使用，所以需要自己去寻找更多的图标，可以在“更多形状”中，选择“打开模具”，添加自己下载的图库

图1-5 我的形状文件夹
