UML图(类图、用例图、流程图、时序图、组件图)

本文介绍了UML绘图工具如StarUML、ProgressOn和MicrosoftVisio,详细解释了类图中的属性和方法语法,以及继承、实现、依赖、关联、聚合和组合等关系。同时涵盖了用例图、状态图、活动图和时序图的作用。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

UML

绘图工具推荐

StarUML,一个轻量化的uml工具StarUML

progresson,网页版绘图工具,功能很全,但是空间有限https://www.processon.com;

微软visio,使用最复杂,但都是矢量图,写论文很有用。

类图

在这里插入图片描述

  • 属性语法:[可见性]属性名[:类型] [=初始值] [{属性字符串}]
  • 方法语法:[可见性]方法名[(参数表)] [:返回值类型] [{属性字符串}]
  • 可见性:
    - 公有public:“+”,只要调用对象能访问操作所在的包,就能访问公有操作;
    - 私有private:“-”,同一个类的对象才能调用私有的操作;
    - 保护protect:“#”,子类对象才可以调用受保护操作;
    - 包内package:“~”,同一个包内对象才能调用包内操作。
继承关系(generalization)

子类和父类,接口和子接口;

用实线空心三角箭头,从子类指向父类。

实现关系

类与接口之间的关系,一个类可以实现多个接口;

用虚线空心三角箭头,从类指向接口。

依赖关系

在一个类A中使用到另一个类B,这种使用关系具有偶然性、临时性,类B的变化会影响到类A,如学生(类A)吃饭(方法)食堂(类B);

由类A指向类B带箭头虚线表示。

关联关系

比依赖关系强,必然的、长期的;

由类A指向类B带箭头实线表示。

聚合关系

关联关系的特例,一个类作为另一个类的成员变量,如球员、教练聚合成一支球队;

空心棱形加实线。

组合关系

关联关系的特例,整体和部分不可分离,比聚合更强,如人、心脏、头;

实心棱形加实线。

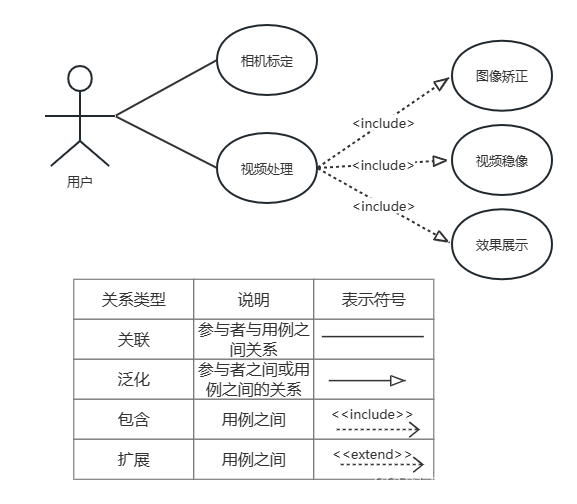

用例图

由参与者、用例、边界以及他们之间关系构成的用于描述系统功能的视图。说明的是谁要使用系统以及他们使用系统做什么,帮助人们用可视化的方式理解系统的功能需求。

  • 参与者:与应用程序或系统进行交互的用户、组织或外部系统,用一个小人表示;
  • 用例:外部可见的系统功能,用椭圆表示;
  • 子系统:系统的一部分功能。

在这里插入图片描述

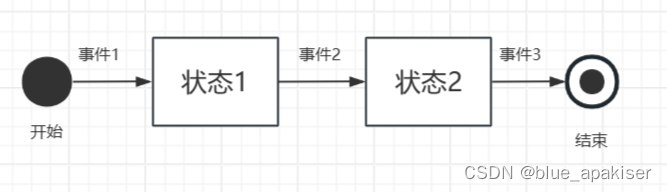

状态图

描述一个特定对象所用可能的状态

在这里插入图片描述

活动图(流程图)

描述对象活动或变化流程

状态:圆角矩形

条件分支:菱形

分劈和会合:同步杆(横实线)

数据:平行四边形
在这里插入图片描述

在这里插入图片描述

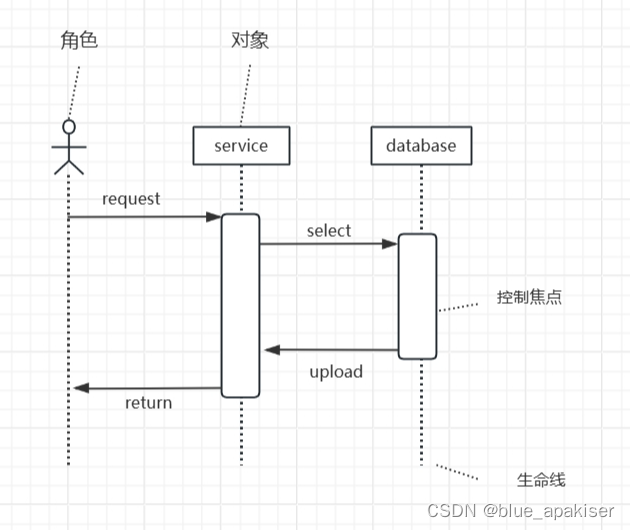

时序图

描述了方法的调用过程、程序的执行流程以及方法执行结束时的返回情况。

在这里插入图片描述

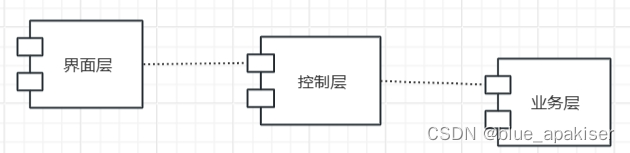

组件图

建立系统各个组件之间的关系

在这里插入图片描述
