《SATA系列 2》：SATA Specification 精解

摘要

 本文主要阐述了SATA（串行ATA）规范的核心内容，重点解析了SATA接口的逻辑结构及其各层功能和关键要点。通过对SATA规范的深入分析，本文帮助读者更好地理解SATA接口的工作原理、性能特点以及它在存储设备发展中的重要作用。同时，本文还将持续更新，为读者提供对SATA技术全面而深刻的认知。

一. SATA 定义

  SATA（Serial Advanced Technology Attachment）： 是一种用于连接计算机和存储设备的接口标准。

1. 高速传输：相比之前的并行 ATA 接口，SATA 提供了更高的数据传输速率(1.5 / 3 / 6 Gbps）。
2. 串行传输：采用串行方式传输数据，减少了并行传输中的信号干扰和同步问题，提高了数据传输的准确性和稳定性。

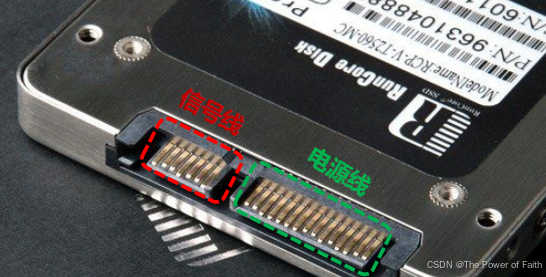

图1. SATA 接口实物图

二. SATA的逻辑结构

  如图2所示，按逻辑功能划分，SATA可以分为 Application Layer（应用层），Transport Layer（传输层）， Link Layer（链路层），Phy Layer（物理层）。

1. Application Layer（应用层）: 负责处理Command。
2. Transport Layer（传输层）: 根据Command的种类构造和分解FIS(Frame Information Structure)。
3. Link Layer（链路层）: 在FIS前后插入控制字符，并进行编码和解码(8b/10b)，以及CRC(Cyclic Redundancy Check)校验。
4. Phy Layer（物理层）:通过OOB(Out-of-Band)信号的检测和Primitives的交互，实现Host与Device之间的链路初始化；使用串行的方式传输和接收数据。

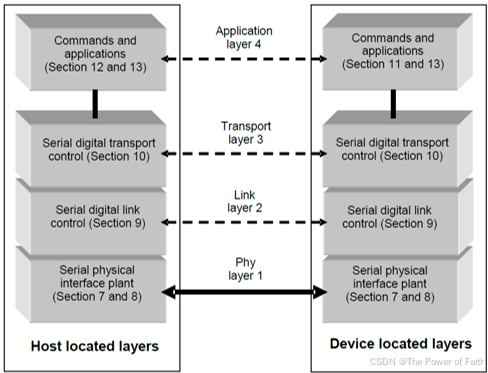

图2. SATA 逻辑结构图

2.1 Phy Layer（物理层）

 SATA物理层负责主机与存储设备间的数据传输，利用8b/10b编码平衡信号、便于时钟同步并降低误码率。通过差分信号对实现高速串行传输，支持1.5 Gbps、3 Gbps和6 Gbps的速率，并向下兼容。物理层还负责链路的初始化和同步，以及信道训练和时钟恢复，确保数据传输的稳定性。同时，其电气特性设计增强了抗干扰性，保证了传输的可靠性。
 Phy Layer（物理层）的主要作用如下:

1. 串并转换：Rx通道将串行信号转为并行信号， Tx通道将并行信号转为串行信号。
2. OOB信号的产生和检测：生成并检测OOB信号（Out Of Band），用于建立信号连接。
3. 字节对齐：检测Align Primitive ，调整对齐边界。
4. 向Link Layer发送状态（已连接、未连接、已连接但是速率协商失败）。

2.1.1 OOB（Out Of Band）

 OOB（Out Of Band）由一组特殊的二进制数据的Brust组成（如图3所示），主要是用于建立信号连接。其作用可以分为以下四个部分

1. 初始化(initialization)。
2. 传输速率的协商与对接(Speed negotiation)
3. 重置(Reset)。
4. 从省电状态(Slumer/Partial)的唤醒。

 OOB信号可以分为 COMRESET， COMINIT ，COMWAKE，每种信号都有其特殊作用。

1. COMRESET：Host对Device进行硬件重置以及SATA信号的重新建立。
2. COMINIT：由Device送往Host，要求信号初始化。
3. COMWAKE：Host或是Device装置可以激发该信号来将 Phy 从省电状态(Slumer/Partial)中唤醒。

  COMRESET， COMINIT ，COMWAKE三者主要是由4个Gen1 ALIGNp Primitives（这个后面会进行介绍） 的 brust或者 4Gen1 Dwords(4 个 D24.3 characters)的brust。由图3 我们可以看出，COMRESET和COMINIT结构保持一致，不同的是，COMWAKE中的时间间隔(T1)为320ns，而COMRESET/COMINIT的时间间隔(T2)为106.7ns。

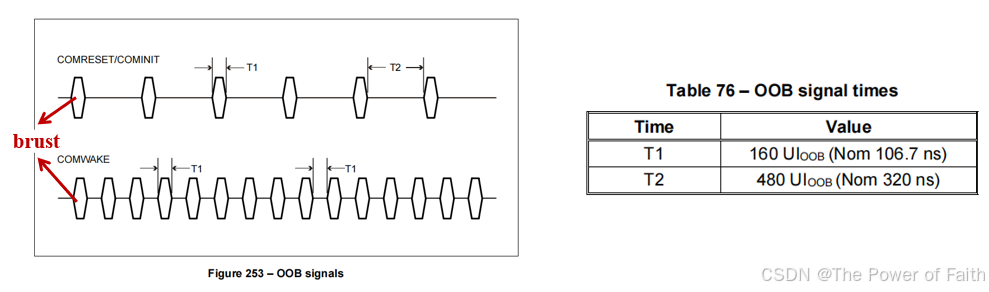

图3. OOB 信号结构图

2.1.2 Power management（电源管理）

  在SATA（Serial ATA）协议中，Phy Layer（物理层）的Power management（电源管理）设计主要是为了减少功耗，特别是在设备不活跃的情况下。SATA电源管理在Phy Layer（物理层）通常在几种不同的电源状态间进行转换。这些状态包括：

1. Active：在Active状态下，Device 和 Host 之间的 Phy Layer（物理层）连接是完全激活的，可以正常传输或接收数据。

2. Partial：在Partial状态下，Device 中的Signal Lines处于 Common mode voltage（电压低于Active状态下的电压）。在这样的状态下，功耗较低，恢复到Active状态的时间较短（大约为10微秒）。

3. Slumber：在Slumber状态下，允许更低的电压值(限制在正常范围内,0-2000mV)，比Partial模式进一步降低了功耗，适合较长时间的不活跃状态。Slumber模式会关闭更多的电路，以实现更大的功耗节省，恢复到Active状态的时间稍长（大约为10毫秒）。

4. DevSleep：在DevSleep状态下，Device几乎完全关闭，只保留一个最小的电源保持部分连接。DevSleep是SATA 3.2引入的一个更深度的电源管理模式，旨在显著降低功耗。当需要恢复时，恢复时间较长，但功耗也最低，适合更长时间的不活动状态。

 为了更合理的控制功耗，SATA 设置了不同模式之间的自由转换。

1. Partial/Slumber => PHYRDY：
   Host/Device发送COMWAKE将Device/Host从省电模式唤醒。
2. PHYRDY => Partial/Slumber
   由PHYRDY 转为 Partial/Slumber的过程如4所示

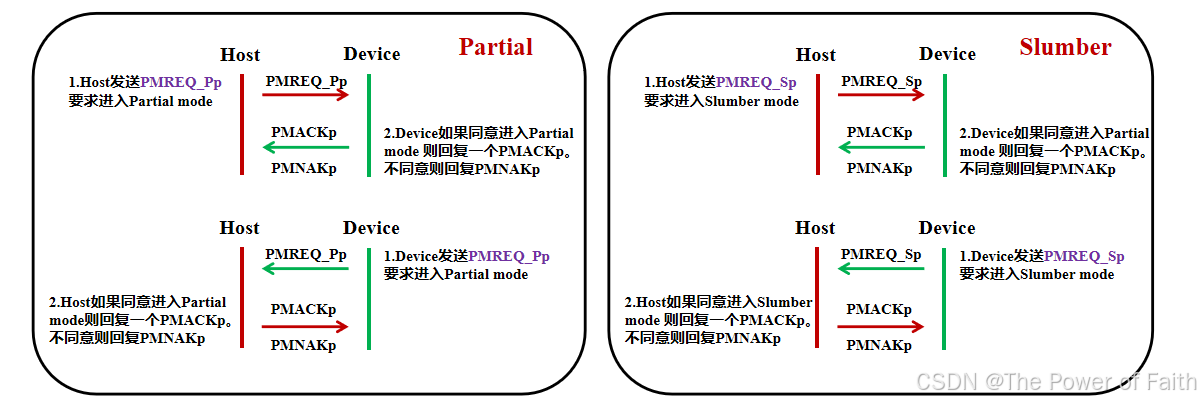

图4. PHYRDY => Partial/Slumber

2.1.3 Power on（上电）

  在SATA接口的上电过程中，涉及一系列初始化步骤，以确保主机与设备之间的连接能够稳定、可靠地建立。SATA设备的上电过程主要分为以下几个阶段：

1. Host 发送COMRESET并循环检测Device的回复。
2. Device发送COMINIT，并循环检测Host的回复。
3. 收到Device的COMINIT后， Host回复COMWAKE，并循环检测Device的回复。
4. 收到Host的COMWAKE后， Device回复COMWAKE，循环检测Device的回复。并以最高速度发送ALIGN primitive。
5. 收到Device的COMWAKE后， Host以最低速率发送D10.2。同时如果接收到来自Device的ALIGN后，以相同的速度发送ALIGN给Device
6. 当Host接收到三个非ALIGNp后，链结建立完成，进入正常操作。

  其中需要注意以下几点

• 在1完成后，如果Device没有回复COMINIT，那么Host就会一直发送COMRESET，直到Host
  Software的介入才会停止。
• 在3完成后，Host至少要在873.8 us内接检测到ALIGNp，否则会重新启动Power on程序(发送COMRESET)，直到Host Software的介入。
• 在4中，如果Device在54.6us内未检测到来自Host的ALlGNp且没有额外的速度可以使用，则进入错误处理，等待重新连接。

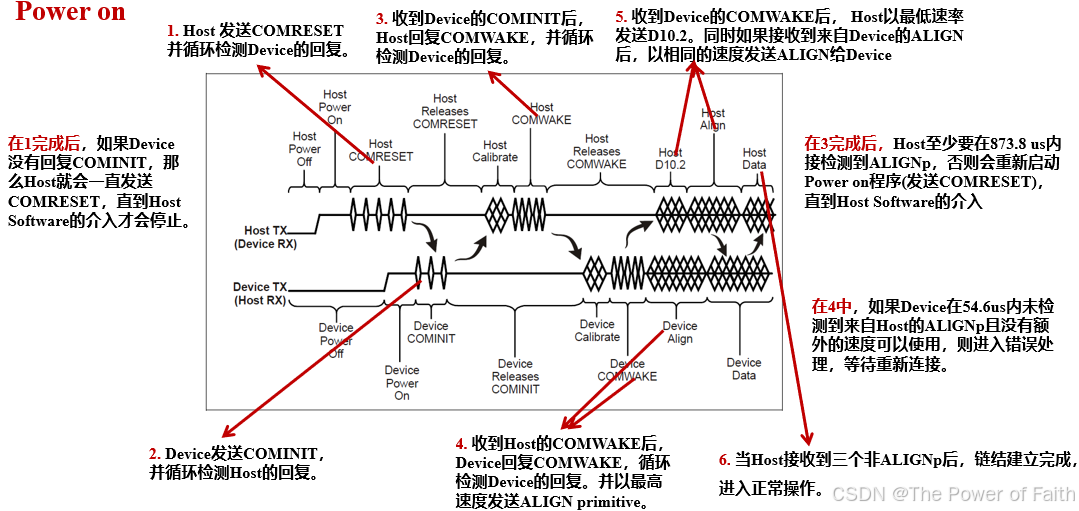

图5. Power On 过程

2.1.4 Speed negotiation（速度协商）

  在SATA协议中，Speed Negotiation（速率协商）是指主机和设备在链路初始化过程中，确定数据传输速率的步骤。SATA的速率协商过程使得主机和设备能够在兼容的最大速率下进行通信。SATA目前支持三种数据传输速率：1.5 Gbps（SATA I）、3.0 Gbps（SATA II）和6.0 Gbps（SATA III）。
  Power On（上电）的最后就是Host和Device在进行速度协商。协商的过程如下

1. Device 以 Gen3(6 Gbps)de 速度发送ALIGNp Primit
