Hyper-V三种虚拟网络类型的理解

Windows 10除家庭版之外都内置了Hyper-V，但是Win10系统上Hyper-V虚拟网络的设置方法却与之前版本的Hyper-V有些不同，最近在折腾了无数遍之后，总算有些心得：

先说说虚拟网络的三种类型。Hyper-v支持外部、内部、专用三种网络，分别对应内部、外部、专用三种虚拟交换机的类型。

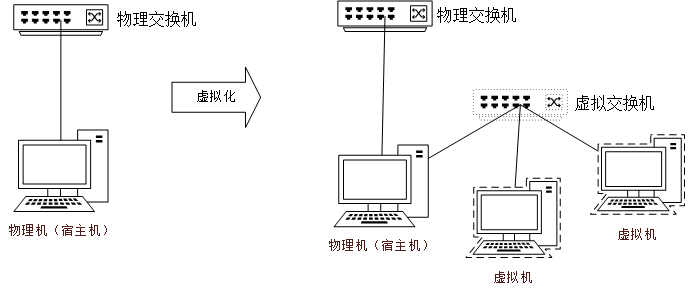

1. 外部网络，按照Hyper-V自己的说法就是“创建一个绑定到物理网络适配器的虚拟交换机，以便虚拟机可以访问物理网络。”网络的拓扑结构如下：

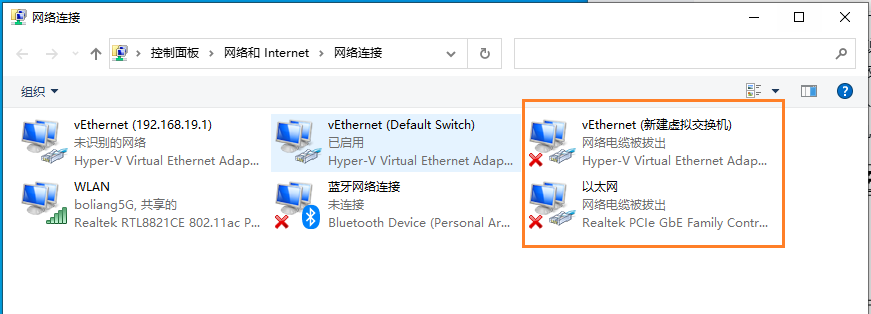

简单的说，就是将虚拟机（跟物理机一样）直接连接到主机外部的某个物理交换机上。实现层面，Hyper-V会创建一个虚拟的交换机，物理机和虚拟机都连接到该虚拟交换机上，同时该虚拟交换机向上连接到外部物理交换机。上图中，虚拟化以后，只有物理交换机与虚拟交换机之间的网线是真实存在的，对应于宿主机物理网卡与外部交换机之间的连接网线，其余的连接网线都是没有物理实体的。该图很好地解释了为什么每增加一个外部虚拟网络，宿主机上便增加一个新的连接（逻辑网卡）：一个连接对应与物理机连接虚拟交换机的那块网卡，一个则是新增的虚拟交换机：

点击两个网络连接的属性，你会神奇的发现，原来的以太网连接上没有启用IP协议，如图所示：

原来有关IP协议的设置，全部转移到了新创建的虚拟交换机连接上。这说明：物理网卡虚拟化以后，在逻辑上已经不再是物理机的网卡，而是被视作一台虚拟的交换机。为了连接宿主机与虚拟交换机，Hyper-V又为宿主机创建了一块虚拟网卡，并将原来物理网卡上的网络协议配置转移到了该虚拟网卡。

所以，简单来说，就是物理网卡变成了虚拟交换机，并给宿主机创建一个新的虚拟网卡，连接虚拟交换机。

2. 内部网络

理解了外部网络以后，再理解内部网络就简单了许多，内部网络的拓扑结构如下：

与外部网络类似，宿主机上每创建一个内部虚拟网络，就会多出一个新的网络连接，该连接对应一块虚拟网卡，用以连接虚拟交换机，所以其上通常是启用了IP协议的。

3. 专用网络

专用网络，比内部网络稍微简单一些，因为其只连接虚拟机，而不连接宿主机，其拓扑结构如下：

由于宿主机不连接专用网络，所以新增专用网络后，宿主机上不会增加任何新的网络连接。

接下来我们说一说虚拟机上网的问题，虚拟机要连接互联网，我们可以采用外部网络或者内部网络，如果是采用外部网络，通常情况下需要为虚拟机配置与宿主机相同网段的IP地址，对于启用了DHCP网络的情况，虚拟机将与宿主机从同一台DHCP服务器获得IP地址。

如果采用内部网络，宿主机是连接虚拟机与外部网络的桥梁，此时，宿主机需要充当路由器的角色，这一点可以通过在宿主机上启用Internet 连接共享、DHCP等类似服务来实现。
